لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3300-0150 |
رقم القطعة: A20B-3300-0150
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة رسومات ملونة — شاشة LCD مقاس 10.4 بوصة
سلسلة اللوحة: A20B-3300
الأنظمة المتوافقة: FANUC Series 16i، 18i وما شابهها
الحالة: توقف عن التصنيع

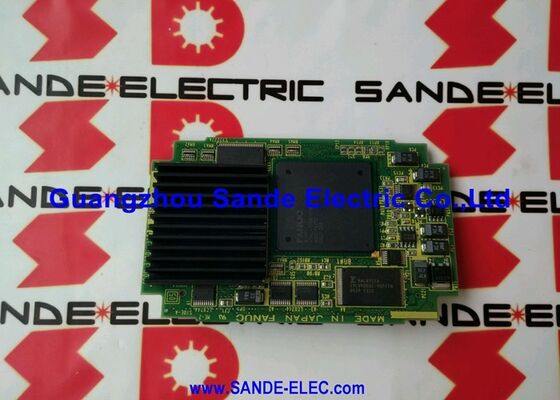

A20B-3300-0150 هي وحدة رسومات ملونة مقاس 10.4 بوصة لأنظمة FANUC Series 16i و 18i CNC. إنها لوحة الدوائر المطبوعة القابلة للتوصيل المسؤولة عن تشغيل لوحة شاشة LCD الملونة مقاس 10.4 بوصة المثبتة في لوحة المشغل.
تتصل اللوحة مباشرة بلوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم 16i أو 18i وتولد إشارة الفيديو التي تعرضها لوحة LCD.
كانت الشاشة مقاس 10.4 بوصة هي حجم الشاشة القياسي لأنظمة FANUC CNC من سلسلة i في وقت إنتاج وحدات التحكم هذه.
لقد وفرت للمشغلين رؤية واضحة وملونة بالكامل لشاشة CNC — مواضع المحاور، البرامج النشطة، شاشات المعلمات، رسائل الإنذار، رسومات مسار الأداة، وجميع وظائف الواجهة الأخرى. كل ما يراه المشغل على الشاشة يمر عبر A20B-3300-0150 قبل أن يظهر على الشاشة.
تم إيقاف هذه اللوحة من قبل FANUC.
لا تزال عنصر صيانة نشطًا لأن الآلات التي تخدمها — مراكز التشغيل من السلسلة 16i و 18i، ومراكز الخراطة، والآلات المركبة — تستمر في العمل في الإنتاج في جميع أنحاء العالم.
عند فشل هذه اللوحة، تصبح الشاشة فارغة. تستمر وحدة التحكم CNC في العمل بشكل طبيعي داخليًا، لكن المشغل يفقد كل ردود الفعل المرئية.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3300-0150 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة رسومات ملونة |
| سلسلة اللوحة | A20B-3300 |
| حجم الشاشة | 10.4 بوصة |
| نوع الشاشة | شاشة LCD ملونة |
| الدقة | 640 × 480 (VGA) |
| جهد الإدخال | 5 فولت تيار مستمر |
| الوزن | 0.44 كجم |
| الأنظمة المتوافقة | FANUC Series 16i / 18i وما شابهها |
| التركيب | توصيل بلوحة وحدة المعالجة المركزية الرئيسية |
| درجة حرارة التشغيل | 0 – 50 درجة مئوية |
| حالة الإنتاج | توقف عن التصنيع |
| المنشأ | اليابان |
| الحالة المتوفرة | جديد (فائض) / مجدد / مُصلح |
640 × 480 هي دقة VGA — 307,200 بكسل مرتبة بنسبة عرض إلى ارتفاع 4:3. على شاشة مقاس 10.4 بوصة، يعطي هذا حوالي 77 بكسل لكل بوصة. هذا كافٍ لعرض نص واضح، وشاشات معلمات قابلة للقراءة، ورسائل إنذار واضحة، وعروض رسومية مفيدة لمسار الأداة.
يتم التعامل مع الألوان بالكامل.
تقوم A20B-3300-0150 بتشغيل شاشة LCD ملونة، وليس شاشة أحادية اللون. تستخدم شاشات FANUC من سلسلة i الألوان لتمييز عناصر الشاشة — ألوان مختلفة لحقول بيانات مختلفة، ومؤشرات حالة، وتمييز الإنذارات.
يجعل هذا الترميز المرئي الواجهة أكثر قابلية للقراءة ويساعد المشغلين على تحديد الحالات غير الطبيعية بسرعة.
البديل أحادي اللون سيعرض المحتوى ولكن بدون الترميز اللوني الذي يجعل الواجهة أكثر وضوحًا.
تولد اللوحة إشارة الفيديو بالتنسيق الصحيح للوحة LCD الملونة مقاس 10.4 بوصة.
اللوحة واللوحة متطابقتان — يجب أن تكون اللوحة البديلة هي رقم القطعة الصحيح لنوع اللوحة المثبتة. اللوحات لأحجام شاشات مختلفة أو مواصفات لوحات مختلفة ليست قابلة للتبديل.
يتم تركيب A20B-3300-0150 على لوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم من السلسلة 16i أو 18i. تشغل فتحة بطاقة الرسومات — مقبس مخصص على اللوحة الرئيسية مصمم لهذه الوحدة. يوفر الاتصال للوحة طاقة النظام (5 فولت تيار مستمر) وبيانات الفيديو من معالج العرض الخاص بوحدة التحكم CNC.
يقوم هذا النهج في التركيب بدمج وظيفة الرسومات في تجميع وحدة التحكم الرئيسية دون الحاجة إلى كابلات منفصلة بين بطاقة معالج الرسومات والشاشة. يخرج الفيديو مباشرة من A20B-3300-0150 إلى لوحة LCD عبر موصل إدخال الفيديو الخاص باللوحة.
عند استبدال اللوحة، تأكد من أن الوحدة البديلة مثبتة بالكامل في مقبسها.
عادةً ما تنتج وحدة الرسومات المثبتة جزئيًا شاشة فارغة بدلاً من شاشة مشوهة — التثبيت الجزئي يقطع مسار إشارة الفيديو تمامًا.
بعد الاستبدال، قم بتشغيل النظام وتأكد من أن الشاشة تعرض شاشة بدء تشغيل FANUC قبل اعتبار الإصلاح مكتملًا.
كانت وحدات 16i و 18i هي المحركات الرئيسية لـ FANUC لجيل CNC في أوائل العقد الأول من القرن الحادي والعشرين.
لقد قامت بتشغيل مراكز التشغيل ومراكز الخراطة من جميع الأنواع — VMCs الصغيرة، ومراكز التشغيل الأفقية الكبيرة، ومراكز الخراطة متعددة المحاور، والآلات المركبة.
كانت الشاشة الملونة مقاس 10.4 بوصة هي التكوين القياسي عبر هذا النطاق.
الآلات المبنية على وحدات التحكم هذه الآن في عقدها الثاني أو الثالث من الخدمة.
المكونات الميكانيكية — المغازل، القضبان الدليلية، كرات اللولب — غالبًا ما يكون لها عمر متبقٍ. يتم صيانة الإلكترونيات بدلاً من استبدالها. A20B-3300-0150 هي إحدى اللوحات التي تبقي هذه الآلات قيد التشغيل.
نظرًا لتوقف اللوحة عن التصنيع، يأتي المعروض المتاح من مخزون فائض أصلي أو وحدات مجددة.
الاختبار قبل البيع مهم لوحدات العرض — قد تظهر وحدة ذات دوائر هامشية سلوك بدء تشغيل صحيح ولكنها تفشل في ظل ظروف عرض محددة.
يوفر التوريد من الموردين الذين يختبرون تحت الحمل ضمانًا أفضل من الفائض غير المختبر.
س 1: شاشة LCD مقاس 10.4 بوصة فارغة عند التشغيل. يبدو أن وحدة التحكم CNC تعمل بشكل طبيعي بخلاف ذلك. هل A20B-3300-0150 هو السبب؟
شاشة فارغة مع تشغيل طبيعي لوحدة التحكم CNC يتوافق مع عطل في وحدة الرسومات. قبل استنتاج فشل اللوحة، تحقق من اتصال طاقة لوحة LCD وكابل إشارة الفيديو بين اللوحة واللوحة.
ينتج كابل الفيديو المفصول شاشة فارغة بشكل مستقل عن حالة لوحة الرسومات.
إذا تم التأكد من أن الطاقة والكابلات جيدة وظلت الشاشة فارغة، فإن وحدة الرسومات هي المشتبه به الرئيسي.
س 2: تعرض الشاشة الشاشة ولكن الألوان غير صحيحة — تظهر بعض المناطق بألوان خاطئة أو ألوان وامضة. هل هذه هي اللوحة؟
أعطال الشاشة الملونة — ألوان خاطئة، ألوان وامضة، فقدان جزئي للألوان — غالبًا ما تكون ناجمة عن فشل لوحة LCD أو كابل فيديو تالف أكثر من فشل لوحة الرسومات. تولد وحدة الرسومات إشارة صحيحة؛ تعرضها اللوحة.
يؤدي تلف طبقة المرشح اللوني للوحة أو دائرة تشغيل LCD إلى حدوث تشوهات في الألوان.
اختبر بلوحة بديلة معروفة بأنها جيدة قبل استبدال لوحة الرسومات.
س 3: هل يمكن لـ A20B-3300-0150 تشغيل لوحة LCD بحجم مختلف — على سبيل المثال، وحدة مقاس 7.2 بوصة أو 8.4 بوصة؟
لا. A20B-3300-0150 مخصصة لتكوينات LCD الملونة مقاس 10.4 بوصة فقط.
توقيت إشارة الفيديو والدقة وخصائص التشغيل متطابقة مع اللوحة مقاس 10.4 بوصة. تستخدم أحجام الشاشات المختلفة وحدات رسومات مختلفة.
لن يؤدي تثبيت -0150 في نظام تم تكوينه لحجم شاشة مختلف إلى إنتاج إخراج صحيح.
س 4: بعد استبدال لوحة الرسومات، تعرض الشاشة نصًا مشوشًا عند بدء التشغيل ثم تصبح فارغة. ماذا حدث؟
يشير النص المشوش أثناء بدء التشغيل الذي يتحول إلى شاشة فارغة إلى أن اللوحة تعمل جزئيًا ولكنها تفشل قبل استقرار الشاشة.
يمكن أن يشير هذا إلى لوحة بديلة بها عطل جزئي أو جهد إمداد طاقة متقطع عند مدخل 5 فولت الخاص باللوحة.
قم بقياس إمداد 5 فولت عند مقبس اللوحة الرئيسية باستخدام مقياس متعدد. الجهد الأقل من 4.75 فولت أو الجهد الذي به تموج كبير يمكن أن يمنع وحدة الرسومات من العمل بشكل موثوق.
س 5: هل يلزم تغيير معلمة أو تحديث برنامج بعد تثبيت A20B-3300-0150؟
لا يلزم عادةً إعادة تكوين البرنامج. توفر وحدة الرسومات وظيفة أجهزة — إخراج فيديو للشاشة — يستخدمها برنامج CNC دون الحاجة إلى معرفة أي مراجعة لوحة محددة مثبتة.
قم بتشغيل النظام بعد التثبيت وتأكد من التشغيل الطبيعي للشاشة.
إذا كانت معلمات وحدة التحكم CNC تتضمن إعدادات نوع الشاشة، فتحقق من أنها مضبوطة بشكل صحيح لشاشة LCD ملونة مقاس 10.4 بوصة، ولكن هذا سيكون إعداد معلمة موجود بدلاً من إعداد جديد مطلوب بواسطة استبدال اللوحة.
