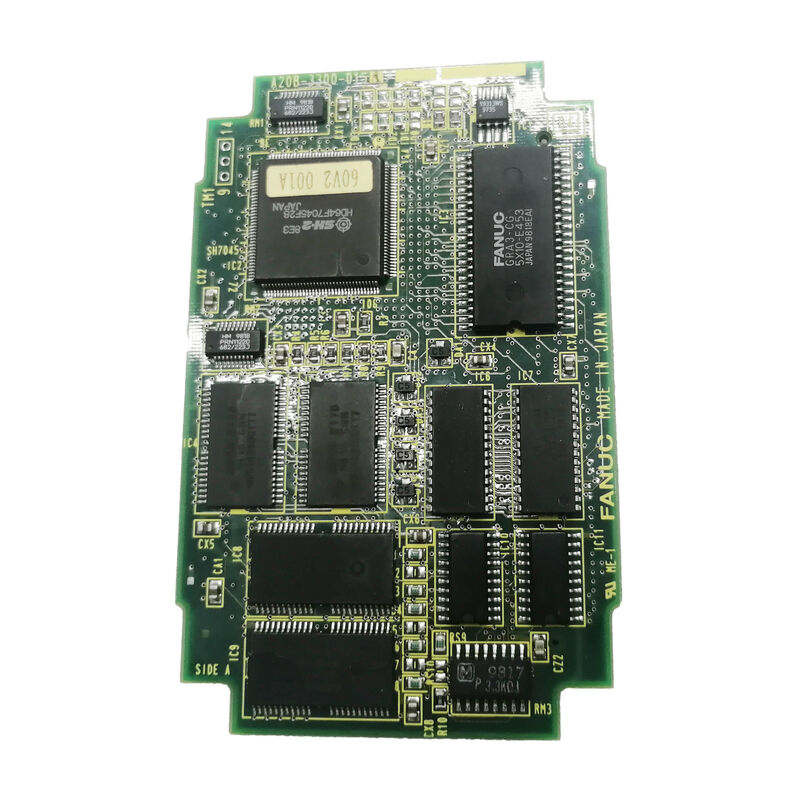

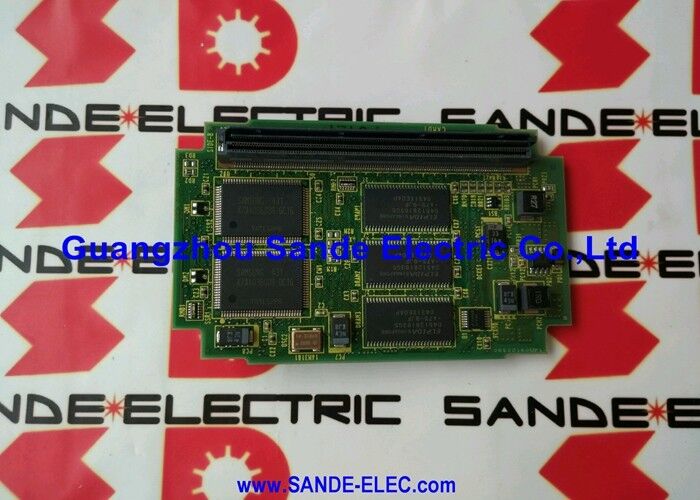

بطاقة تحكم شاشة Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | وحدة رسومات أحادية اللون مقاس 7.2 بوصة — سلسلة 16i / 18i / 21i / 20i، منشأ ياباني

رقم القطعة: A20B-3300-0154

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة تحكم عرض رسومات أحادية اللون (بطاقة GPU)

سلسلة اللوحة: A20B-3300

نوع العرض: شاشة LCD أحادية اللون STN مقاس 7.2 بوصة

الأنظمة المتوافقة: FANUC Series 16i, 18i, 20i, 21i

نظرة عامة

A20B-3300-0154 هي وحدة معالجة الرسومات لشاشة FANUC LCD أحادية اللون مقاس 7.2 بوصة والمزودة بلوحات المشغل لسلسلة 16i و 18i و 20i و 21i من وحدات التحكم CNC. إنها بطاقة GPU مخصصة — لوحة توصيل يتم تركيبها على الجزء الخلفي من اللوحة الرئيسية لسلسلة i — وهي مسؤولة عن جميع معالجة الرسومات وإخراج العرض الذي يتم تقديمه إلى لوحة STN أحادية اللون مقاس 7.2 بوصة والتي يراها المشغل في الجهاز.

كل عنصر مرئي على واجهة مشغل CNC يمر عبر هذه اللوحة.

قائمة برنامج التشغيل، وعرض موضع المحور، ونص الإنذار، وشاشات المعلمات، وتمثيل المسار الرسومي للأداة، كلها يتم عرضها بواسطة هذه الوحدة.

تتعامل اللوحة الرئيسية لوحدة المعالجة المركزية مع تنفيذ البرنامج، واستيفاء الحركة، ومعالجة PMC.

تتعامل لوحة الرسومات هذه مع المهمة المنفصلة المتمثلة في تحويل تلك البيانات إلى إخراج مصفوفة النقاط المرسلة إلى لوحة LCD.

فصل معالجة الرسومات إلى لوحة مخصصة هو جزء متعمد من بنية سلسلة i الخاصة بـ FANUC. لا يتم إثقال وحدة المعالجة المركزية للوحة الرئيسية بحسابات عرض الرسومات — فهي تعمل على أجهزة المعالجة المخصصة الخاصة بـ A20B-3300-0154.

يسمح هذا للمعالج الرئيسي لوحدة CNC بالحفاظ على أداء استيفاء ثابت بغض النظر عما يحدث على الشاشة.

تُركب اللوحة على الوجه الخلفي للوحة الرئيسية لوحدة المعالجة المركزية، داخل الهيكل الخلفي ذي الإطار الأصفر للوحدة الأساسية لسلسلة i.

يتم توصيلها بمقبس مخصص وتثبيتها بأربعة مشابك فاصلة.

يُبقي موقعها المادي عليها محمية من بيئة الجهاز مع بقائها متاحة للاستبدال عند الحاجة.

المواصفات الرئيسية

ماذا يعني العرض الأحادي اللون مقاس 7.2 بوصة لعملية الآلة

زودت FANUC العديد من وحدات CNC المدمجة من سلسلة i بشاشات LCD أحادية اللون STN مقاس 7.2 بوصة.

يستخدم العرض الأحادي اللون مصفوفة لون واحد — عادةً أحرف ورسومات بيضاء على خلفية داكنة — بدلاً من لوحة الألوان ذات الإضاءة الخلفية المستخدمة في تكوينات سلسلة i الأكبر.

هذا يحافظ على وحدة اللوحة مدمجة ويناسب البيئات التي تكون فيها المساحة الصغيرة أكثر أهمية من العرض الملون.

يمكن للمشغل قراءة محتويات البرنامج، وتحرير برامج الأجزاء، ومراقبة مواضع المحاور، ومراجعة وتعيين المعلمات، والتحقق من رسائل الإنذار. بالنسبة لعرض المسار، تعرض الشاشة الأحادية مقاس 7.2 بوصة رسومات سلكية للإطار للمسار المبرمج — كافية للتحقق من مسارات البرنامج قبل القطع.

تتعامل وحدة الرسومات مع هذا العرض: فهي تستقبل بيانات المسار من وحدة المعالجة المركزية الرئيسية وتحولها إلى إشارة مصفوفة النقاط الأحادية التي تعرضها اللوحة.

عند فشل A20B-3300-0154، تعرض الشاشة أعراضًا محددة.

شاشة فارغة مع تشغيل CNC بشكل طبيعي هو العرض الأكثر شيوعًا. قد تظل إضاءة خلفية اللوحة مضاءة — تظهر توهجًا خافتًا — ولكن لا تظهر أي أحرف أو رسومات، لأن وحدة الرسومات لا تنتج إخراجًا.

في بعض الأحيان يظهر فشل عرض جزئي: يتم عرض بعض المحتويات بينما تظل مناطق الشاشة الأخرى فارغة. تساعد أنماط الفشل هذه في التمييز بين عطل وحدة الرسومات وعطل وحدة اللوحة.

تركيب وإزالة وحدة الرسومات

تستخدم اللوحات الرئيسية لسلسلة i من FANUC طريقة تركيب قياسية لوحدات التوصيل. يتم تثبيت A20B-3300-0154 على اللوحة الرئيسية بواسطة أربعة مشابك فاصلة مرتبة في زوايا اللوحة. لإزالة اللوحة، يتم سحب مخلب كل مشبك فاصل للخارج لتحرير المزلاج، وترفع اللوحة بعيدًا عن المقبس.

يتطلب إعادة الإدخال محاذاة موصل اللوحة مع مقبس اللوحة الرئيسية والضغط لأسفل حتى يتم تثبيت جميع المشابك الأربعة.

محاذاة الموصل أمر بالغ الأهمية. المقبس مُجهز لمنع الإدخال المعكوس، ولكن يجب الضغط على اللوحة بالكامل في المقبس — التوصيل الجزئي ينتج عنه اتصال غير موثوق به يمكن أن يسبب فشل عرض متقطع حتى عندما تكون اللوحة نفسها سليمة.

بعد التركيب، تحقق من أن جميع الفواصل الأربعة مثبتة قبل إغلاق الوحدة الأساسية واستعادة الطاقة.

A20B-3300-0154 مخصصة لتكوين اللوحة الأحادية مقاس 7.2 بوصة. أنتجت FANUC أنواعًا مختلفة من وحدات الرسومات لأنواع العرض المختلفة — أحادي اللون مقاس 9.5 بوصة، ملون مقاس 9.5 بوصة، ملون مقاس 10.4 بوصة. هذه الوحدات غير قابلة للتبديل.

يجب مطابقة الوحدة الصحيحة مع وحدة اللوحة المستخدمة في الجهاز.

الأسئلة الشائعة

س1: الشاشة مظلمة تمامًا باستثناء توهج الإضاءة الخلفية. إنذارات CNC طبيعية والجهاز يعمل. هل هذه هي A20B-3300-0154؟

شاشة مظلمة مع إضاءة خلفية نشطة وتشغيل CNC طبيعي هو نمط الفشل المميز لوحدة الرسومات.

تتلقى اللوحة نفسها الطاقة (ومن هنا الإضاءة الخلفية)، ولكن بيانات الرسومات من لوحة العرض مفقودة.

تحقق من الموصل بين وحدة الرسومات واللوحة الرئيسية أولاً — الموصل غير المثبت بالكامل ينتج عنه هذا العرض بالضبط.

إذا تم التأكد من تثبيت الموصل، فاستبدل وحدة الرسومات.

س2: هل يمكن استخدام A20B-3300-0154 مع لوحة عرض أحادية اللون مقاس 9.5 بوصة؟

لا. A20B-3300-0154 مطابقة لتكوين لوحة LCD أحادية اللون STN مقاس 7.2 بوصة. يستخدم تكوين FANUC الأحادي اللون مقاس 9.5 بوصة نوعًا مختلفًا من وحدات الرسومات.

يتم مطابقة تنسيق الإشارة والتوقيت وتوصيلات موصلات الدبوس مع نوع العرض المحدد.

تركيب وحدة الرسومات الخاطئة لنوع لوحة معين ينتج عنه عدم وجود إخراج عرض أو إخراج عرض غير صحيح.

س3: رسومات المسار على شاشة فحص البرنامج تبدو مشوهة — الخطوط المستقيمة مقسمة إلى نقاط وتمثيل القوس مجزأ. ما الذي يسبب هذا؟

أخطاء عرض الرسومات في المحتوى — خطوط مكسورة، أقواس مجزأة، أحرف تالفة — تشير إلى أن دوائر المعالجة في وحدة الرسومات تفشل.

الوحدة تنتج إخراجًا، ولكن الإخراج غير صحيح.

هذا يختلف عن فقدان كامل للعرض. عادةً ما تزداد أخطاء العرض هذه بمرور الوقت مع تدهور دوائر ASIC أو الذاكرة الخاصة بمعالج الرسومات.

استبدال اللوحة هو الاستجابة المناسبة.

س4: بعد استبدال A20B-3300-0154، تكون الشاشة بيضاء بدون محتوى. CNC يعمل بشكل طبيعي. ماذا يجب التحقق منه؟

الشاشة البيضاء بعد استبدال الوحدة تشير عادةً إلى موصل غير مثبت بالكامل، أو وحدة غير متطابقة بشكل صحيح مع اللوحة.

تأكد من أن رقم قطعة اللوحة البديلة يطابق تمامًا اللوحة التي تمت إزالتها.

تحقق من أن الموصل مثبت بالكامل. إذا كان رقم القطعة متطابقًا والموصل صحيحًا، فقم بإعادة تشغيل CNC للسماح لنظام العرض بإعادة التهيئة.

س5: تم استبدال A20B-3300-0154 ولكن الشاشة تصبح فارغة بشكل متقطع لبضع ثوانٍ قبل أن تتعافى. تم استبدال وحدة اللوحة مؤخرًا أيضًا. ما الذي يمكن أن يسبب هذا الفراغ المتقطع؟

الفراغ المتقطع بعد استبدال كل من اللوحة واللوحة يشير إلى كابل إشارة العرض بين الوحدة الأساسية واللوحة.

إذا تم تعطيل هذا الكابل أثناء أي من الاستبدالين ولم يتم إعادة تثبيته بالكامل، فإن الاتصال المتقطع ينتج عنه العرض الموصوف.

افحص موصلات كابل العرض على كلا الطرفين.

ثبتها بالكامل. إذا استمر الفراغ المتقطع مع تأكيد اتصالات الكابل، فقد يكون الكابل نفسه قد تعرض للتلف ويتطلب الاستبدال.
