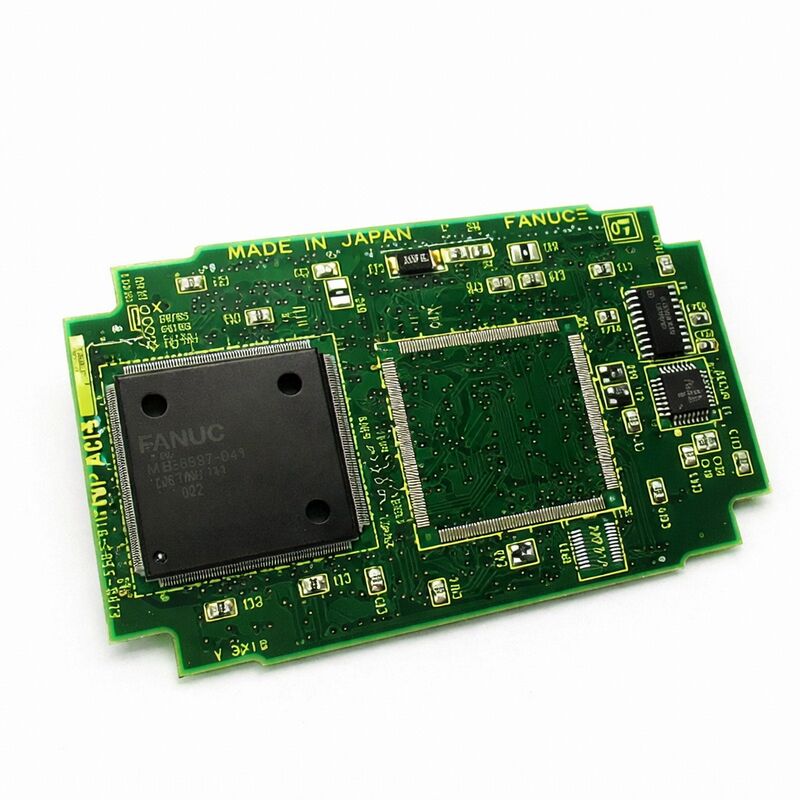

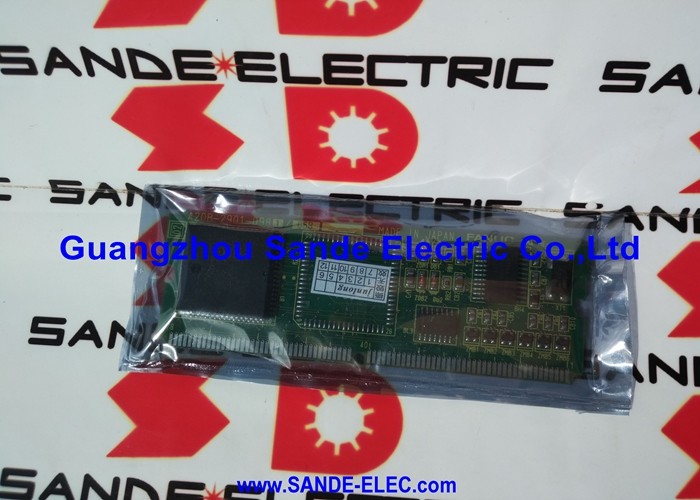

1 كمبيوتر محمول جديد Fanuc A20B-3300-0161 لوحة PCB A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT وحدات التحكم في العرض الرابط ∙ A20B-3300 سلسلة، لوحة العرض لمشغل CNC، A350-3300-T166، اليابان الأصلية

نظرة عامة

الـفانوك A20B-3300-0161هي وحدة التحكم في شاشة CRT Link ، وهي اللوحة التي تقع في التقاطع بين عالم معالجة CNC و عالم المستخدم المرئي.

كل قيمة معين، خط البرنامج، تحويل الأداة، رسالة الإنذار، عرض الإحداثيات،و الشاشة الرسومية التي تظهر على لوحة مشغل FANUC CNC يمر من خلال هذه الوحدة قبل الوصول إلى الشاشةإذا لم تعمل بشكل صحيح، فإن المشغل عملياً أعمى عن حالة آلة الحاسب الآلي، وهي حالة تعتمد على نوع الآلة وتشغيلها.يمكن أن تتراوح من إزعاج إلى فشل توقف الإنتاج.

"إسم "CRT Link" في الوصف الرسمي يعكس بنية اللوحة بدلاً من أن تقوم وحدة المعالجة المركزية الرئيسية بتوليد إشارة الفيديو مباشرةA20B-3300-0161 يتلقى بيانات العرض من وحدة المعالجة المركزية الرئيسية من خلال اتصال حافلة داخلية (واجهة وصلة CRT) ويعالج كل التوقيت، توليد إشارة الفيديو، وتحديث العرض على دوائرها الخاصة.

هذا الانفصال هو قيمة وظيفية: يجب أن يحدث تحديث الشاشة باستمرار وبفترات دقيقة للحفاظ على مستقر،الصورة الخالية من التلميع ولكن هذه المتطلبات توقيت تتعارض مع متطلبات دورة التحكم CNC الخاصة.

وحدات العرض المخصصة تحل هذا الصراع من خلال إعطاء وظيفة العرض موارد المعالجة الخاصة بها.

تغطي عائلة A20B-3300 مجموعة وحدات العرض من FANUC عبر أجيال متعددة من CNC وأنواع العرض. ضمن هذه العائلة ، تتعامل المتغيرات المختلفة مع تكوينات العرض المختلفة:أحادي اللون مقابل اللون، وأحجام شاشات مختلفة (7.2 بوصة، 9.5 بوصة، 10.4 بوصة) ، والحروف فقط مقابل القدرة الرسومية، ومجهزة إيثيرنت مقابل غير إيثيرنت.

A20B-3300-0161 هو متغير محدد ضمن هذه النطاق، يمكن التعرف عليه من خلال الإشارة المتقاطعة A350-3300-T166 التي تظهر أيضًا في وثائق أجزاء FANUC.

المواصفات الرئيسية

ما الذي يفعله A20B-3300-0161 في الواقع سلسلة إشارات العرض

المسار من بيانات CNC إلى ما يظهر على الشاشة يتضمن عدة خطوات معالجة يقوم بها A20B-3300-0161:

توليد الشخصيات:عندما يحتاج جهاز CNC إلى عرض رقم المعلم ، أو قيمة إحداثيات ، أو رسالة إنذار ، أو خط برنامج ، فإنه يرسل رموز أحرف (ASCII أو مماثلة) إلى وحدة العرض.تتضمن الوحدة ROM مولد الأحرف الذي يرسم هذه الرموز إلى أنماط البكسل.

يتم تقديم كل حرف رقمي ورمز يظهر على شاشة تشغيل الحروف CNC بواسطة دائرة توليد الأحرف هذه في وحدة العرض.

إظهار الرسومات (للوحدات العرضية القادرة على الرسومات):بالنسبة لمختلفات العرض الأكثر تقدمًا التي تدعم الوظائف الرسومية ، تمثيل مسار الأدوات ، عرض شكل الموجة ،تمثيلات الرسومات ثلاثية الأبعاد ‬ تتضمن وحدة العرض معالج رسومات مخصص يعرض رسومات خريطة البت من بيانات الإحداثيات المرسلة من قبل وحدة المعالجة المركزية الرئيسية لـ CNC.

هذه المعالجة الرسومية سوف تستهلك نطاق النطاق الترددي الرئيسي لـ CPU إذا لم يتم تحميلها إلى وحدة العرض.

عرض التوقيت والتزامن:تطلب شاشات CRT (والخلفاء لها في LCD) إشارات مزامنة أفقية وعمودية دقيقة للحفاظ على صورة مستقرة.

وحدة العرض تولد هذه الإشارات التوقيتية وتضمن أن إصدار بيانات الفيديو يتم مزامنتها معهم، مما ينتج مستقر،الصورة التي تم تشكيلها بشكل صحيح بغض النظر عما تقوم به وحدة المعالجة المركزية الرئيسية للـ CNC.

مخرج إشارة الفيديو:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

فشل وحدة العرض كيف يبدو وماذا يعني

فشل A20B-3300-0161 يظهر بطرق واضحة على الفور ولكن في بعض الأحيان مضللة في آثارها:

شاشة فارغة:إن الضوء الخلفي للشاشة (إذا كانت شاشة LCD) أو أنبوب الجهد العالي (إذا كانت شاشة CRT) نشط ‬ يمكنك اكتشاف ذلك من خلال الوهج الضعيف أو الحرارة ‬ ولكن لا يظهر شيء على الشاشة.

هذا يشير إلى أن أجهزة الشاشة تعمل ولكن لا تتلقى إشارة فيديو صالحة. وغالبا ما يكون سببها وحدة شاشة معطلة.

عرض مشوه أو مجمد:تظهر الأحرف في مواقع عشوائية، كتلة من الشاشة تظهر أنماط سخيفة، أو يتم تجميد الشاشة على صورة واحدة في حين أن CNC تستجيب المدخلات بشكل طبيعي (يمكنك سماع الغزل،المحاور المتحركة، الخ).

هذا يشير إلى أن وحدة العرض تعمل جزئياً لكن الدوائر الداخلية لديها عيب يسبب خروجاً غير صحيح

فساد جزئي في العرض:مناطق معينة من الشاشة صحيحة (تسميات المفاتيح الناعمة في الأسفل، على سبيل المثال) بينما تظهر مناطق أخرى البيانات المشوشة،أو نوع معين من العرض (الرسومات) فاسدة في حين أن العروض الحرفية صحيحة.

هذا مؤشر تشخيصي مفيد: تلوث الشاشة الرسومية مع عرض حرف صحيح يشير إلى خطأ في دوائر المعالجة الرسومية للوحدة ،ليس توليد الحروف أو مخرج الفيديو الأساسي.

العرض الطبيعي على بعض الشاشات، فارغ على الآخرين:إذا كانت شاشات الحالة الأساسية لجهاز CNC تظهر بشكل صحيح ولكن التبديل إلى شاشة مسار الأدوات الرسومية يؤدي إلى أن يذهب العرض فارغًا ، فإن القسم الرسومي لوحدة العرض مشبوه.

ما الذي لا يتغير عندما يتم استبدال A20B-3300-0161

نقطة حاسمة لتخطيط الصيانة: وحدة تحكم العرض لا تخزن أي بيانات CNC على الإطلاق.لا توجد موازين أدوات لا يوجد شيء من هذا يعيش في وحدة العرض. إنه معالج عرض بدون حالة. استبداله لا يتطلب أي نسخة احتياطية للبيانات ولا استعادة المعلمات.

الإجراء الوحيد بعد الاستبدال هو التحقق من أن الشاشة تظهر بشكل صحيح عبر أنواع الشاشة المختلفة لـ CNC.

هذا يختلف عن استبدال لوحة وحدة المعالجة المركزية الرئيسية أو وحدة SRAM ، حيث تكون إجراءات النسخ الاحتياطي الشامل للبيانات واستعادتها إلزامية.

استبدال وحدة العرض هو من بين عمليات الإصلاح الأكثر نظافة في صيانة FANUC CNC تبادل اللوحة ، تشغيل ، تأكيد عمل العرض.

الأسئلة الشائعة

س1: محاور الحاسب الآلي والدوال يعملان بشكل طبيعي ولكن الشاشة فارغة. هل هذا يؤكد فشل A20B-3300-0161؟

الشاشة الفارغة مع محاور CNC وظيفية أخرى والدوامة تشير بقوة إلى فشل وحدة العرض ولكن تأكد من ذلك عن طريق التحقق من طاقة وحدة العرض نفسها والكابل أولا.

وحدة العرض (LCD/CRT) لديها اتصالات الطاقة الخاصة بها؛ إذا فشلت طاقة وحدة العرض، فإن الشاشة ستكون مظلمة بغض النظر عن حالة وحدة العرض.

إذا تم تأكيد تشغيل وحدة العرض (الإضاءة الخلفية تشغيل، عاكس نشط لـ LCD) ولكن لا تظهر أي صورة، فإن وحدة العرض هي المشتبه بها التالية.

تأكيد سريع هو مراقبة ما إذا كانت مؤشرات LED CNC على اللوحة الرئيسية تظهر حالة تشغيل طبيعية.

السؤال 2: هل يمكن استبدال A20B-3300-0161 بالنسخة المجاورة A20B-3300-0162?

-0161 و -0162 هي ألواح مختلفة داخل عائلة وحدة العرض A20B-3300 ، فهي تتعامل مع تكوينات العرض المختلفة أو أجيال CNC.

لا يمكن تبادلها بحرية. يتم تحديد الوحدة المحددة المطلوبة بواسطة لوحة وحدة المعالجة المركزية الرئيسية التي يتم تركيبها عليها ووحدة العرض المرتبطة بالنظام.

راجع دليل توصيل الأجهزة من CNC أو تطابق رقم الجزء بالضبط من ملصق اللوحة المثبتة.استخدام المتغير الخاطئ سيؤدي إلى عرض غير وظيفية حتى لو كانت اللوحة نفسها سليمة.

س3: هل هناك أي خطر لبيانات CNC عند استبدال وحدة العرض؟

رقم A20B-3300-0161 لا تخزن أي بيانات خاصة بالجهاز. المعلمات والبرامج وسلم PMC والتحركات كلها تقع في وحدات SRAM و FROM على لوحة المعالجة المركزية الرئيسية،والتي لا تتعرض للاضطراب من خلال استبدال وحدة العرض.

قم بإيقاف تشغيل جهاز CNC بالكامل قبل إزالة أو تثبيت وحدة العرض هذا إشارة إلكترونية وقائية للسلامة ولكن لا يلزم أي نسخة احتياطية من البيانات خصيصًا لهذا الإجراء.

السؤال 4: يظهر العرض بعض المحتوى الصحيح (مفاتيح الرقائق، عناوين الصفحات) ولكن يتم تشويش أجزاء أخرى. ما الذي يدل على ذلك؟

يشير الفساد الجزئي للشاشة مع بعض المحتوى الصحيح عادة إلى خطأ في قسم فرعي معين من دوائر وحدة العرض بدلاً من فشل كامل.

إذا كانت علامات المفاتيح الناعمة في أسفل الشاشة صحيحة ولكن منطقة البيانات الرئيسية مشوشة ، فإن مولد الأحرف لعناصر واجهة المستخدم الأساسية يعمل ولكن دوائر عرض البيانات معيبة.

إذا كانت شاشات الأحرف (المعلم، التبديل، البرنامج) صحيحة ولكن شاشة الرسومات (مسار الأدوات، شكل الموجة) فاسدة، فإن فرع تقديم الرسومات قد فشل.

هذه الأعراض تؤكد أن وحدة العرض هي مصدر الخطأ وتساعد مراكز الإصلاح على تشخيص الدائرة المحددة التي يجب معالجتها.

س5: كيف يجب التعامل مع A20B-3300-0161 أثناء التخزين والنقل لمنع التلف؟

يجب الاحتفاظ باللوح في كيس مضاد للثبات في جميع الأوقات عندما لا يتم تثبيته سواء للتخزين أو أثناء الشحن.

يجب تجنب درجات الحرارة المتطرفة: تخاطر التخزين تحت -20 درجة مئوية أو فوق +60 درجة مئوية بتلف أشباه الموصلات وتوتر مفاصل اللحام من الدورة الحرارية.

لا ينبغي وضع اللوحة على سطح صلب (تلف المكونات) ، وتراكمها مع ألواح أخرى بدون رغوة مضادة للثبات بينها (تلف التلامس و ESD) ،أو يتم شحنها في صناديق الورق المقوى العادية دون تعبئة مضادة للثبات (تراكم الشحنة الثابتة أثناء النقل).

كيس محمي مضاد للثبات مصنوع خصيصا داخل صندوق كرتون صلب مع غطاء رغوة على جميع الجوانب هو الحد الأدنى المقبول من حزمة الشحن.
