لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

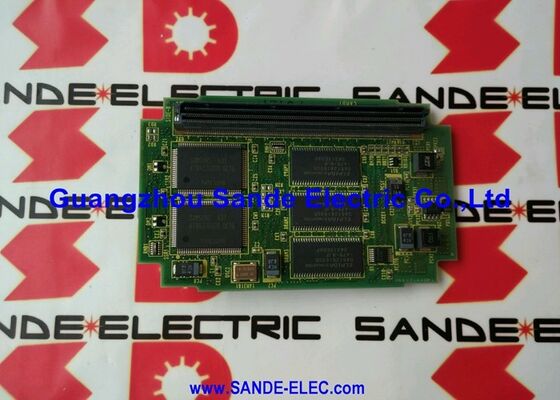

| رقم الموديل | A20B-3300-0170 |
يمثل MMX تحولًا مهمًا في سلسلة وحدات وحدة المعالجة المركزية A20B-3300. استخدمت بطاقات وحدة المعالجة المركزية السابقة من سلسلة FANUC i معالجات مستندة إلى Intel 486DX - قادرة وموثوقة في ذلك الوقت، ولكنها تقتصر على مجموعة تعليمات الأعداد الصحيحة x86 الأصلية.
قدم امتداد MMX من Intel 57 تعليمات SIMD (تعليمات فردية، بيانات متعددة) جديدة إلى بنية المعالج. تسمح هذه التعليمات للمعالج بتنفيذ حسابات معينة على نقاط بيانات متعددة في وقت واحد وليس بشكل تسلسلي. بالنسبة لتطبيقات CNC، يُترجم هذا إلى تنفيذ أكثر كفاءة للعمليات ذات النقطة العائمة المكثفة: حسابات القوس الدائري، واستيفاء مسار الأداة المعقد، والنظرة المستقبلية للبرنامج في الوقت الفعلي، والعرض الرسومي لشاشة المشغل.
يجلب الطراز A20B-3300-0170 نواة المعالجة القادرة على MMX إلى منصة FANUC Series 16i و18i CNC، مما يوفر إنتاجية حسابية متزايدة مقارنة بالأجيال السابقة من الجيل 486 ضمن نفس عامل الشكل المادي.
| المعلمة | قيمة |
|---|---|
| المعالج | بنية إنتل MMX |
| متناسق | فانوك سلسلة 16i، 18i (نموذج أ) |
| المتغيرات باستخدام الحاسب الآلي | 16i-MA، 18i-MA، 18i-TA، 18i-PA، 180i-TA |
| درهم | فتحة التوسعة على متن الطائرة |
| تثبيت | قم بتوصيله باللوحة الرئيسية 16i/18i |
| جيل | الجيل الأول موديل أ |
يتم تثبيت A20B-3300-0170 مباشرة في فتحة بطاقة وحدة المعالجة المركزية على اللوحة الرئيسية من سلسلة FANUC 16i/18i (اللوحة الأم). هذه هي نفس طريقة التثبيت المتبعة في بطاقات وحدة المعالجة المركزية من الجيل 486 السابقة - واجهة الفتحة المادية متسقة عبر الجيل من الطراز A، مما يجعل A20B-3300-0170 بديلاً مباشرًا لبطاقة وحدة المعالجة المركزية 486DX2 السابقة في نفس الفتحة.
ولأغراض الصيانة، يعني هذا أن استبدال بطاقة وحدة المعالجة المركزية الفاشلة لا يتطلب سوى الوصول إلى الجزء الداخلي لوحدة التحكم CNC، ولا توجد أجهزة تثبيت إضافية، ولا توجد تغييرات في الأسلاك أو اللوحات الأخرى في الوحدة.
فشل وحدة المعالجة المركزية CNC من السلسلة 18i:فشل FANUC 18i-MA CNC في إكمال تسلسل بدء التشغيل. يقوم الاختبار بعزل الخطأ إلى وحدة وحدة المعالجة المركزية (CPU). يؤدي تركيب A20B-3300-0170 إلى استعادة بدء تشغيل CNC وتشغيله. تحل البطاقة المجهزة بـ MMX محل الوحدة السابقة من فئة 486 دون تغيير اللوحة الأم.
تحديث أداء وحدة المعالجة المركزية:تواجه السلسلة 16i CNC التي تعمل ببطاقة وحدة المعالجة المركزية من الجيل 486 قيودًا على النظرة المستقبلية للبرنامج عند معدلات تغذية عالية. يؤدي استبدال بطاقة وحدة المعالجة المركزية بوحدة A20B-3300-0170 MMX، إلى جانب وحدة توسيع DRAM، إلى زيادة سعة المعالجة المتاحة والذاكرة العاملة لتحسين التخزين المؤقت للتطلع إلى الأمام.
س1: هل يتوافق الطراز A20B-3300-0170 مع أنظمة السلسلة 16i-B أو 18i-B (الطراز B)؟
تم تحديد A20B-3300-0170 لجيل الأجهزة من الطراز A لسلسلة 16i و18i. تستخدم أجهزة الطراز B مراجعة مختلفة للوحة الأم مع واجهة مختلفة لبطاقة وحدة المعالجة المركزية. A20B-3300-0170 غير قابل للتبديل مع بطاقات وحدة المعالجة المركزية من الطراز B. تأكد من إنشاء أجهزة CNC من شاشة تكوين النظام قبل الطلب.
س2: ما هي وحدة DRAM التي تناسب فتحة التوسعة في A20B-3300-0170؟
وحدة DRAM لفتحة التوسعة A20B-3300-0170 عبارة عن بطاقة ذاكرة منفصلة من سلسلة FANUC A20B-3300 - يعتمد رقم جزء وحدة DRAM المحدد على سعة الذاكرة المطلوبة (A20B-3300-0291 هو أحد هذه الخيارات بسعة 16 ميجا بايت على متن الطائرة). تأكد من وحدة DRAM المتوافقة من وثائق تثبيت الأجهزة 16i/18i قبل الطلب.
Q3: هل سيؤدي استبدال A20B-3300-0170 إلى حذف بيانات برنامج CNC؟
لا، يتم تخزين برامج CNC وإزاحات الأدوات وإزاحات العمل ومعلمات الماكينة في ذاكرة FROM (الفلاش) وذاكرة SRAM (المدعومة بالبطارية) على وحدات ذاكرة منفصلة - وليس على بطاقة وحدة المعالجة المركزية. لا يؤدي استبدال بطاقة وحدة المعالجة المركزية إلى مسح بيانات البرنامج المخزنة، بشرط أن تظل وحدات الذاكرة والبطارية الاحتياطية الخاصة بها سليمة أثناء الاستبدال. قم دائمًا بعمل نسخة احتياطية لجميع بيانات CNC قبل استبدال أي لوحة داخلية كإجراء وقائي.
س4: ما هو الفرق بين وحدة وحدة المعالجة المركزية MMX ووحدة المعالجة المركزية 486DX2 لـ 16i/18i؟
تختلف بطاقة وحدة المعالجة المركزية المستندة إلى 486DX2 (مثل A20B-3300-0070) وA20B-3300-0170 المستندة إلى MMX في بنية المعالجة. يعمل 486DX2 بسرعة 66 ميجاهرتز باستخدام مجموعة التعليمات القياسية 486. تستخدم بطاقة MMX معالجًا من الجيل الأحدث مع مجموعة تعليمات MMX الموسعة، مما يوفر إنتاجية أكبر لعدد صحيح لنفس المهام. تتمثل الفائدة العملية في تشغيل CNC في تنفيذ أسرع للاستيفاء وحسابات التطلع إلى المستقبل، مما يتيح تحديد الخطوط بشكل أكثر سلاسة وبمعدل تغذية عالي.
س 5: هل يمكن تثبيت A20B-3300-0170 في 21i-A CNC؟
تم تأكيد A20B-3300-0170 لأنظمة السلسلة 16i و18i. سلسلة 21i عبارة عن نموذج CNC منفصل ضمن عائلة i-Generation - تأكد من التوافق مع أنظمة 21i-A من دليل أجهزة 21i قبل تركيب A20B-3300-0170 في تطبيق 21i.
