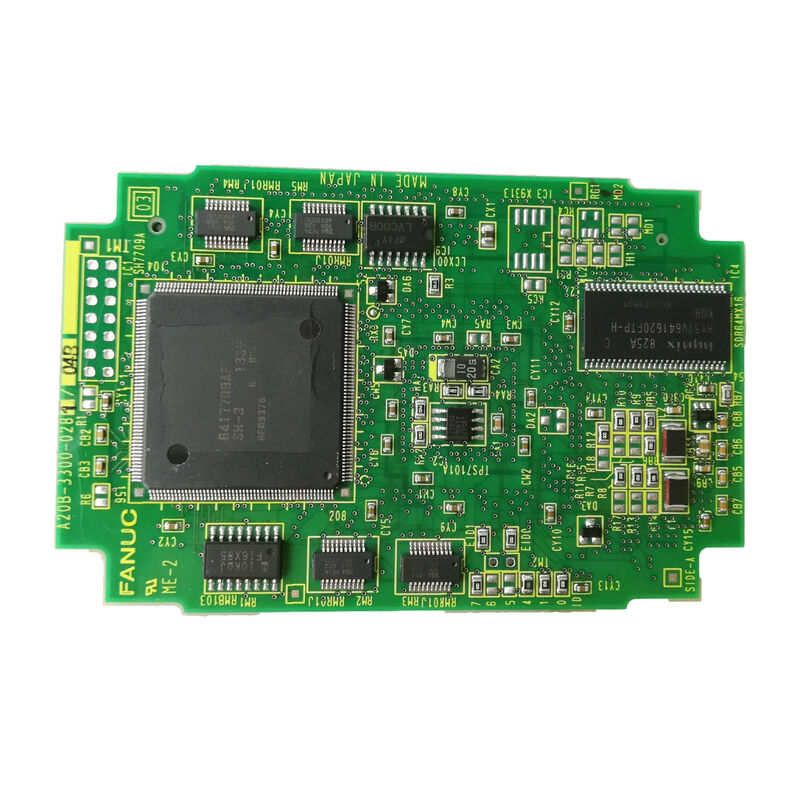

FANUC A20B-3300-0225 | لوحة دوائر تحكم CNC — سلسلة A20B-3300، منشأ ياباني

رقم القطعة: A20B-3300-0225

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة دوائر تحكم (PCB)

سلسلة اللوحة: A20B-3300

التطبيق: أنظمة FANUC CNC والأتمتة الصناعية

نظرة عامة

الـ A20B-3300-0225 هي لوحة دوائر تحكم من سلسلة A20B-3300 من FANUC. تغطي عائلة منتجات A20B-3300 مجموعة من لوحات الدوائر المطبوعة عالية الأداء المستخدمة عبر منصات وحدات تحكم FANUC CNC والروبوتات — بما في ذلك وحدات تحكم السيرفو، وبطاقات معالجة وحدة المعالجة المركزية، ولوحات تحكم الرسوميات، ودوائر واجهة المحور.

تمثل هذه اللوحات نهج FANUC المعماري المعياري: تؤدي كل لوحة وظيفة محددة، وتتصل باللوحة الرئيسية لوحدة التحكم أو اللوحة الخلفية، ويمكن استبدالها بشكل مستقل عند الحاجة.

لوحات سلسلة A20B-3300 هي جيل مرتبط بمنصات وحدات التحكم i-series وما بعدها من FANUC.

تتضمن هياكل المعالجة وناقلات الاتصال التي تميز هندسة CNC الناضجة من FANUC: معالجة السيرفو المستندة إلى DSP، وناقلات داخلية عالية السرعة، وتصميم مدمج للتركيب السطحي يسمح بوظائف كثيفة في مساحة لوحة صغيرة. توفر الـ A20B-3300-0225 نفس الفلسفة الهندسية لوظيفتها المحددة ضمن تسلسل هرمي لوحدة التحكم.

تقوم FANUC بتصنيع لوحات سلسلة A20B-3300 في اليابان.

تم تصميمها للعمل بشكل مستمر في البيئات الصناعية — مع التعامل مع دورات درجة الحرارة والاهتزاز والضوضاء الكهربائية التي تولدها أداة الآلة أو خزانة الروبوت.

هذه ليست إلكترونيات للاستهلاك العام؛ تم تحديد المكونات وتصميم لوحة الدوائر المطبوعة لدورات العمل والبيئات الخاصة بالأتمتة الصناعية.

المواصفات الرئيسية

سلسلة A20B-3300 في بنية FANUC

تبني FANUC وحدات تحكم CNC والروبوتات الخاصة بها حول فلسفة لوحة معيارية.

تعتبر لوحة وحدة المعالجة المركزية الرئيسية هي الأساس الهيكلي والكهربائي — فهي تستضيف وحدة المعالجة وتوفر الموصلات والمقابس لجميع اللوحات الأخرى.

تشغل سلسلة A20B-3300 طبقة الوظائف للوحدات الإضافية التي تحدد ما يمكن لوحدة التحكم القيام به.

تُحدد قدرة السيرفو لوحدة التحكم — عدد المحاور التي تتحكم فيها، وبنية ناقل السيرفو التي تستخدمها، ومدى سرعة تحديث حلقة السيرفو — بواسطة وحدة تحكم السيرفو الموصلة باللوحة الرئيسية.

تُحدد جودة الرسوميات لواجهة المشغل بواسطة وحدة الرسوميات.

تأتي خيارات الاتصال مثل Ethernet و HSSB وواجهات ناقل المجال من لوحات مخصصة في نفس البنية المعيارية.

تمتد سلسلة A20B-3300 لتشمل جميع هذه الأنواع الوظيفية.

يؤدي المتغير -0225 وظيفته المحددة ضمن هذا النظام المعياري. موقعه في وحدة التحكم يحدد ما يفعله.

عند فشل هذه اللوحة، تُفقد الوظيفة المحددة التي توفرها — وبسبب أن بنية FANUC معيارية، فإن استبدال هذه اللوحة فقط هو الاستجابة الصحيحة للصيانة.

صيانة اللوحات المعيارية — لماذا هي مهمة

كان النهج المعياري لتصميم وحدات تحكم CNC والروبوتات قرارًا هندسيًا متعمدًا من FANUC، وله آثار صيانة كبيرة. قبل أن تصبح التصميمات المعيارية قياسية، كان يمكن أن يعني وجود عطل في أي جزء من إلكترونيات وحدة التحكم استبدال وحدة التحكم بأكملها.

غير النهج المعياري هذا: حدد اللوحة المعيبة، واستبدل تلك اللوحة فقط، ويعود النظام إلى الخدمة.

تتطلب هذه الفلسفة أن تكون اللوحات البديلة متاحة في السوق.

تتوفر أحيانًا لوحات جديدة من FANUC عبر القنوات المعتمدة للمنتجات الحالية.

بالنسبة للوحات التي تم إيقافها أو التي تكون أوقات تسليمها من FANUC طويلة، فإن سلسلة التوريد في السوق الثانوية — مخزون فائض تم اختباره، ولوحات مجددة احترافيًا، وخدمات الإصلاح — تبقي العمليات الصناعية قيد التشغيل دون توقف طويل.

يتم دعم الـ A20B-3300-0225 بواسطة سلسلة التوريد هذه. سواء كانت اللوحة المطلوبة جديدة فائضة، أو مجددة، أو مُصلحة، فإن البنية المعيارية تعني أنه يمكن استبدالها دون التأثير على أي مكون آخر في وحدة التحكم.

المناولة والتركيب

تستخدم لوحات سلسلة A20B-3300 تصميمًا للتركيب السطحي في جميع أنحاءها. المكونات مدمجة، وموضوعة بدقة، وحساسة لتفريغ الشحنة الكهروستاتيكية.

تعامل مع سوار معصم مضاد للكهرباء الساكنة واعمل على سطح مؤرض.

تعامل مع اللوحة من حوافها وتجنب لمس أسطح المكونات أو دبابيس الموصلات.

يتم تركيب هذه اللوحات عن طريق توصيلها بمقابس محددة على اللوحة الرئيسية أو اللوحة الخلفية لوحدة التحكم.

عادةً ما يتم تحديد اتجاه اللوحة بواسطة هندسة الموصل — لا يمكن إدخال اللوحة إلا بشكل صحيح. لا تجبر لوحة أبدًا على مقبس؛ المقاومة أثناء الإدخال تعني عادةً عدم المحاذاة بدلاً من متغير لوحة مختلف.

بعد التركيب، تأكد من أن جميع الموصلات مثبتة بالكامل قبل استعادة الطاقة. تأكد من عدم إزاحة أي دعامات أو مكونات أخرى.

ثم قم بتشغيل واختبار وظيفة النظام في المنطقة التي تخدمها هذه اللوحة.

الأسئلة الشائعة

س1: تُظهر وحدة التحكم إنذارًا متعلقًا بالوظيفة التي توفرها هذه اللوحة. هل يمكن أن تكون مشكلة موصل بدلاً من عطل في اللوحة؟

نعم. مشاكل الموصلات هي أحد الأسباب الأكثر شيوعًا للإنذارات المتعلقة باللوحة.

قبل استنتاج أن اللوحة قد فشلت، قم بإزالتها بعناية، وافحص دبابيس الموصل وملامسات المقبس بحثًا عن تلف أو تلوث، وأعد تثبيتها بقوة، واختبر مرة أخرى.

يمكن للاهتزاز بمرور الوقت أن يؤدي إلى ارتخاء موصلات اللوحة.

يؤدي إشراك جزئي للموصل إلى فقدان متقطع أو كامل لوظيفة اللوحة.

س2: كيف يتم تأكيد متغير A20B-3300 الصحيح قبل شراء بديل؟

اقرأ رقم القطعة من ملصق اللوحة المثبتة. تحتوي سلسلة A20B-3300 على العديد من المتغيرات — تؤدي اللواحق المختلفة وظائف مختلفة.

اللاحقة الكاملة (في هذه الحالة -0225) هي المعرف النهائي.

لا تستبدل بمتغير مجاور لـ -0225 دون معلومات توافق مؤكدة. رقم القطعة الموجود على الملصق هو المصدر الوحيد الموثوق به.

س3: تم استبدال اللوحة ولكن نفس الإنذار عاد بعد بضعة أيام. ما الذي يمكن أن يسبب فشلاً متكررًا؟

يشير فشل اللوحة المتكرر إلى حالة بيئية تلحق الضرر باللوحة بدلاً من عيب في المنتج.

تشمل الأسباب الشائعة انتقالات إمداد الطاقة على سكة إمداد اللوحة، أو دخول تلوث سائل التبريد إلى خزانة وحدة التحكم، أو ارتفاع درجة الحرارة المستمر.

تحقق من جودة جهد الإمداد والظروف الحرارية والملوثات في الخزانة قبل تركيب بديل آخر.

س4: هل يلزم عمل نسخة احتياطية للبيانات قبل استبدال هذه اللوحة؟

يعتمد ما إذا كانت النسخة الاحتياطية للبيانات ضرورية على الوظيفة المحددة للوحة.

اللوحات التي لا تحتوي على تخزين دائم — لوحات الواجهة السلبية، وحدات تحكم السيرفو — لا تحتفظ بالبيانات، ولا يؤثر الاستبدال على البيانات.

اللوحات التي تحتفظ ببيانات التكوين أو البرامج الثابتة تتطلب إجراء استعادة.

كممارسة عامة، قم دائمًا بعمل نسخة احتياطية كاملة لبيانات CNC قبل أي عمل صيانة على وحدة التحكم.

س5: تُظهر اللوحة تغيرًا في اللون مرئيًا ولكن لا يوجد تلف مادي واضح. هل من الآمن الاستمرار في استخدامها؟

يشير تغير اللون على لوحة الدوائر المطبوعة عادةً إلى حدث حراري سابق — مكون سخن بشكل مفرط، أو انتقال جهد، أو قصر تسبب في تسخين موضعي.

تغير اللون نفسه موجود على ركيزة لوحة الدوائر المطبوعة ولا يعني دائمًا أن اللوحة قد فشلت، ولكنه يشير إلى حدوث حدث إجهاد.

يجب فحص المنطقة المتأثرة وأي مكونات قريبة منها عن كثب.

يجب التعامل مع اللوحة ذات تغير اللون على أنها مشبوهة واستبدالها إذا كانت الموثوقية حرجة.
