لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0240 |

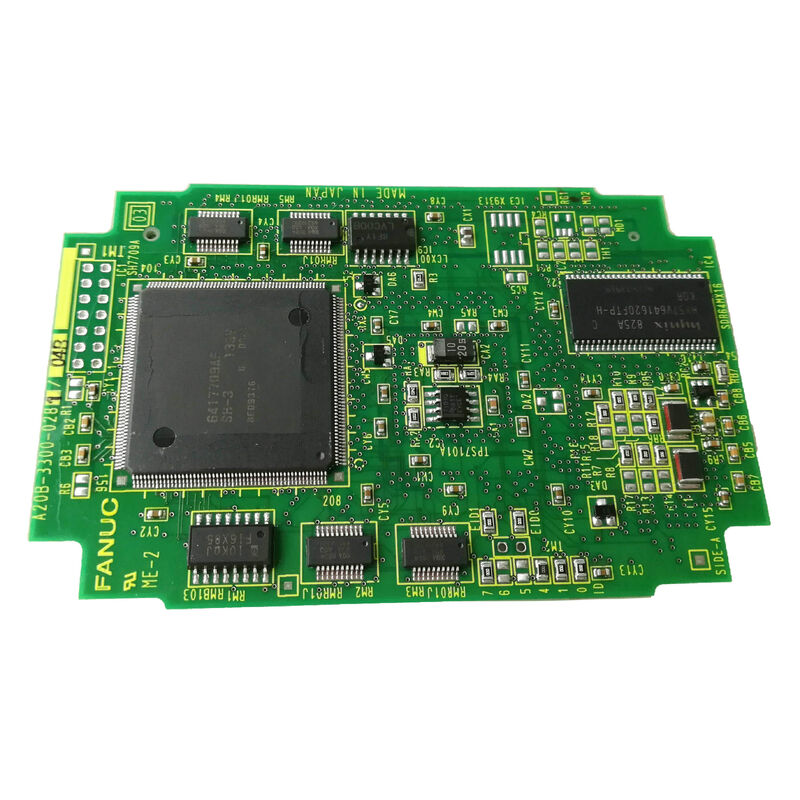

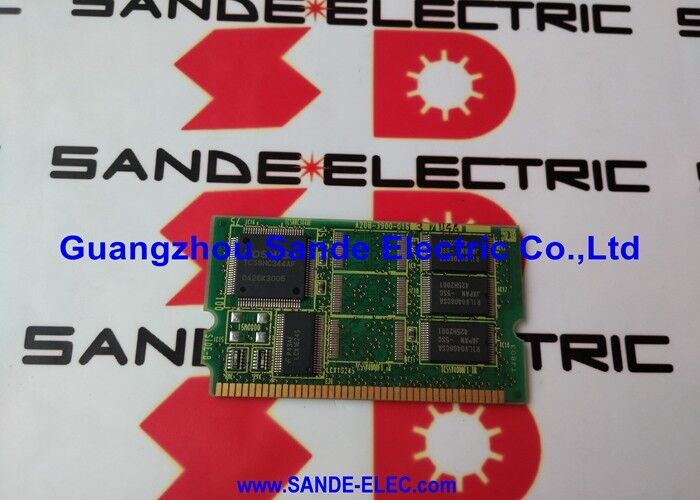

رقم القطعة: A20B-3300-0240
الشركة المصنعة:FANUC Corporation (اليابان)
نوع المنتج: وحدة تحكم سيرفو FSSB — لوحة PCB قابلة للتوصيل من السلسلة i-B بـ 8 محاور
سعة المحاور: حتى 8 محاور
الواجهة: FSSB (ناقل سيرفو تسلسلي بالألياف الضوئية)
تعتبر A20B-3300-0240 وحدة تحكم سيرفو FSSB بـ 8 محاور لوحدات CNC من السلسلة i-B من FANUC — وهي لوحة PCB قابلة للتوصيل التي تتعامل مع التحكم في محاور السيرفو لما يصل إلى ثمانية محاور يتم التحكم فيها من لوحة واحدة مثبتة على لوحة CPU الرئيسية للسلسلة i-B. تستخدم FSSB (ناقل سيرفو تسلسلي بالألياف الضوئية) للتواصل مع مضخمات السيرفو في الوقت الفعلي، ونقل أوامر السرعة والموضع إلى المحركات واستقبال تغذية المرتدة من المشفر في كل دورة تحكم.
تغطي السلسلة A20B-3300 وحدات سيرفو قابلة للتوصيل لوحدات تحكم CNC من السلسلة i-B (16i-B، 18i-B، 21i-B). تدير كل لوحة اتصالات محاور السيرفو عبر قناة واحدة أو أكثر من قنوات الألياف الضوئية FSSB، مع اختلاف عدد المحاور وقنوات FSSB حسب نوع الوحدة. تدعم A20B-3300-0240 ما يصل إلى 8 محاور — وهو أعلى عدد محاور في نطاق اللوحة الواحدة القياسي لهذا الجيل من CNC.
ضمن عائلة A20B-3300، تعالج أرقام القطع المجاورة تكوينات مختلفة لعدد المحاور:
| رقم القطعة | سعة المحاور | ملاحظات |
|---|---|---|
| A20B-3300-0240 | 8 محاور | هذه الوحدة |
| A20B-3300-0241 | 6 محاور | نفس العائلة، عدد أقل |
| A20B-3300-0248 | 4 محاور (HRV) | إصدار HRV عالي السرعة |
تعتمد الوحدة الصحيحة لوحدة CNC معينة على عدد المحاور المُكوّن وما إذا كان التحكم في سيرفو HRV (متجه الاستجابة العالية) مطلوبًا. قم بتأكيد رقم قطعة اللوحة المثبتة من ملصقها الخاص قبل طلب بديل.
استبدلت FSSB أسلاك PWM المتوازية للأجيال السابقة من محركات FANUC بكابل واحد من الألياف الضوئية يربط CNC بمضخمات السيرفو الخاصة به. تتصل كل قناة FSSB من A20B-3300-0240 بسلسلة من مضخمات السيرفو، ويتم تحديد كل مضخم بواسطة موضعه في السلسلة. يوفر الاتصال بالألياف الضوئية مناعة ضد الضوضاء في بيئة التداخل الكهرومغناطيسي العالي داخل خزانة آلة CNC.
تتصل الوحدة بلوحة CPU الرئيسية للسلسلة i-B بجانب وحدة معالج CPU، ووحدات ذاكرة DIMM (FROM و SRAM)، ووحدة العرض الرسومية. تشكل هذه اللوحات القابلة للتوصيل معًا وحدة تحكم CNC الكاملة. لا تحتوي A20B-3300-0240 على أي معلمات CNC — جميع تكوينات المحاور ومعلمات السيرفو موجودة في وحدة SRAM وذاكرة CNC المدعومة بالبطارية.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3300-0240 |
| المحاور | حتى 8 |
| الواجهة | FSSB بالألياف الضوئية |
| المنصة | السلسلة 16i، 18i، 21i، 0i |
| الجيل | i-B (الموديل B) |
| النوع | لوحة PCB قابلة للتوصيل |
| الأصل | اليابان |
س1: تظهر إنذارات FSSB على محاور متعددة في وقت واحد بعد إعادة تركيب هذه الوحدة. ما الذي يجب فحصه؟
تشير إنذارات FSSB متعددة المحاور بعد التعامل مع الوحدة أولاً إلى تثبيت موصل الوحدة على لوحة CPU الرئيسية — اتصال هامشي على أي دبوس من موصل حافة الوحدة ينتج عنه هذا العرض بالضبط. قم بإزالة الوحدة بالكامل، وافحص الموصل بحثًا عن دبابيس مثنية أو ملوثة، وأعد تثبيتها بقوة، وأعد الاختبار. إذا استمرت الإنذارات، فافحص توصيلات كابل الألياف الضوئية FSSB عند منافذ الألياف الضوئية للوحدة بحثًا عن تلوث أو تلف.
س2: هل يمكن لـ A20B-3300-0240 (8 محاور) العمل في CNC يستخدم 6 محاور فقط؟
نعم. تدعم الوحدة ما يصل إلى 8 محاور ولكنها لا تتطلب تعيين جميع المحاور الثمانية. في CNC مُكوّن لـ 6 محاور، تظل موضعا FSSB غير المستخدمين ببساطة غير مُعيّنين في جدول معلمات المحاور الخاص بـ CNC. تعمل الوحدة بشكل طبيعي مع عدد محاور أقل من الحد الأقصى المُكوّن.
س3: هل يتطلب استبدال هذه الوحدة أي إعادة إدخال للمعلمات؟
لا تحتوي A20B-3300-0240 على أي معلمات CNC. جميع معلمات محاور السيرفو موجودة في ذاكرة SRAM و FROM الخاصة بـ CNC. بعد تثبيت وحدة بديلة، تقرأ CNC معاييرها بشكل طبيعي عند التشغيل. لا يلزم إعادة إدخال المعلمات لتبديل وحدة متطابقة، بشرط أن يكون محتوى SRAM الأصلي سليمًا.
س4: ما هو الفرق بين A20B-3300-0240 القياسية وإصدار HRV A20B-3300-0248؟
A20B-3300-0248 هو إصدار HRV (متجه الاستجابة العالية)، والذي يدعم معدل تحديث أعلى لحلقة السيرفو لتحكم أكثر استجابة للمحاور — وهو أمر مهم بشكل خاص لتطبيقات التشغيل عالية السرعة. 0240 هو الإصدار القياسي. كلاهما يتصل بنفس لوحة CPU الرئيسية للسلسلة i-B. يتم تحديد الإصدار الصحيح من خلال تكوين برنامج السيرفو الخاص بـ CNC — يتطلب تحكم HRV وحدة HRV ومعلمات برنامج السيرفو المتطابقة.
س5: من أين يتم الحصول على A20B-3300-0240؟
يحتوي سوق قطع غيار CNC المستعملة من FANUC على مخزون تبادلي وفائض لوحدات سيرفو السلسلة A20B-3300. يتم تداول كل من 0240 والإصدارات ذات الصلة بشكل وثيق بسبب القاعدة المثبتة الكبيرة لآلات 16i/18i/21i التي لا تزال قيد الإنتاج. قم بتأكيد اللاحقة الدقيقة (0240) من ملصق الوحدة المثبتة — لا تقبل رقمًا مجاورًا دون التحقق من عدد المحاور وتوافق HRV. اطلب اختبارًا وظيفيًا على جهاز اختبار CNC متوافق قبل قبول أي وحدة تبادل.
