لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0900 |

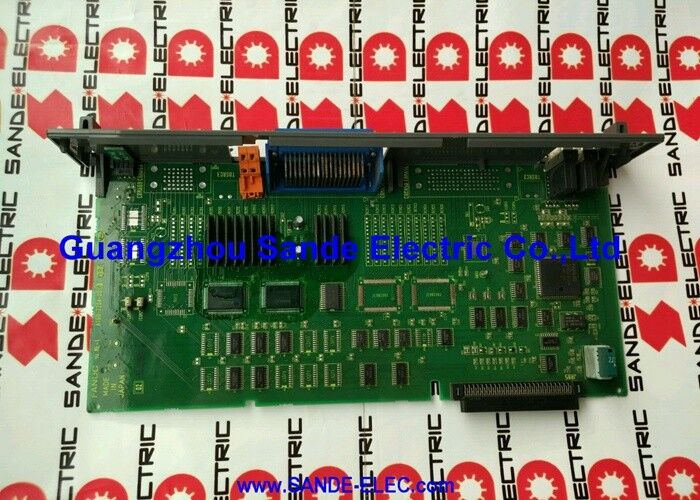

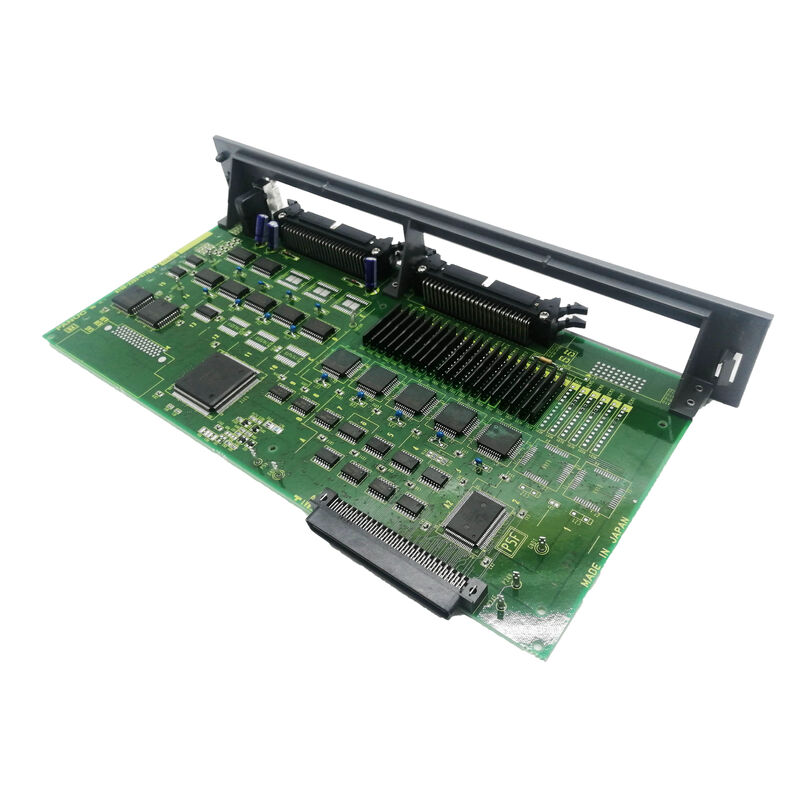

تؤكد شركة CNC Electronics: "بطاقة Fanuc A16B-2200-0900 الرئيسية. جزء من الموجة الأولى المكونة من 16 و18 و21 نظام تحكم. وحدة المعالجة المركزية الرئيسية هذه هي واحدة من العديد من وحدات التحكم التي تشكل سلسلة التحكم 16 طراز A."
"الموجة الأولى" هي السياق الرئيسي. كانت السلسلة 16-A هي أول جيل من الطراز A لشركة FANUC من السلسلة 16 CNC - أجهزة الإنتاج الأولية، قبل مراجعة الطراز B التي تلت ذلك. تمثل هذه الآلات قدرة FANUC على CNC في وقت تقديمها: تحكم مدمج متعدد المحاور في بنية اللوحة الرئيسية المتكاملة.
يحدد الحرف "A" في 16-A جيل الأجهزة - النموذج الأول لمنصة الأجهزة من السلسلة 16، الذي يخدم كلاً من مركز التصنيع F-16M وتكوينات مركز الخراطة F-16T من لوحة وحدة معالجة مركزية رئيسية واحدة.
| المعلمة | قيمة |
|---|---|
| متناسق | F-16M (التصنيع الآلي)، F-16T (التحول) |
| عدد المحاور | 4 |
| واجهة المحور | النوع أ أو النوع ب |
| مغزل | 1 |
| عرض | إخراج CRT الأساسي |
| لوحة المفاتيح | واجهة MDI |
| تواصل | قنوات RS-232C |
| تعليق | 4 مدخلات التشفير + 4 مدخلات مقياس خطي |
| وزن | 2.40 رطل |
تفاصيل CNC Electronics تفاصيل مجموعة الوظائف الكاملة:
التحكم المؤازر ذو 4 محاور:يقود ما يصل إلى 4 محاور مؤازرة عبر واجهة النوع A أو النوع B. يقوم كلا النوعين من الواجهات بتوصيل وحدة المعالجة المركزية الرئيسية بمكبرات الصوت المؤازرة - يستخدم النوع A أوامر السرعة التناظرية؛ يستخدم النوع B واجهة رقمية تسلسلية (مقدمة مبكرة لـ FSSB).
المغزل واحد:يوفر واجهة أوامر سرعة المغزل والملاحظات لمحرك مغزل واحد.
إخراج عرض CRT:يقوم بإنشاء إشارة الفيديو لشاشة CRT الخاصة بـ CNC - شاشة عرض المشغل لعرض البرنامج وإدخال المعلمات والتشخيصات.
لوحة مفاتيح MDI:يدير لوحة مفاتيح MDI لإدخال البيانات يدويًا - إدخال البرنامج وتغييرات المعلمات وعمليات التشغيل اليدوية.
اتصالات RS-232C:يوفر قنوات تسلسلية RS-232C لتحميل/تنزيل البرنامج بين CNC وجهاز الكمبيوتر، ولـ "التغذية بالتنقيط" (عملية DNC حيث يتم بث البرنامج من جهاز كمبيوتر أثناء التشغيل الآلي).
ردود الفعل على نطاق خطي:بالإضافة إلى 4 أجهزة تشفير للمحركات المؤازرة، تدعم اللوحة 4 مدخلات بمقياس خطي - مما يسمح بقياس الموضع مباشرة من شرائح الماكينة للحصول على تعليقات حلقة مغلقة مستقلة عن مشفر المحرك.
16-عطل في اللوحة الرئيسية CNC:يفقد مركز التصنيع 16-A من سلسلة FANUC وظيفة CNC - لا يوجد عرض، ولا يوجد تحكم في المحور. تم تحديد A16B-2200-0900 على أنه خطأ اللوحة الرئيسية. يستعيد الاستبدال التشغيل الكامل لـ F-16M CNC.
صيانة التبادل الأساسية:يشارك خط إنتاج يشغل سلسلة 16-A CNCs في برنامج التبادل الأساسي لشركة MRO Electric - يتم استبدال لوحات A16B-2200-0900 بوحدات تم تجديدها وفقًا لجدول صيانة متجدد.
س1: ما هو الفرق بين تكوينات F-16M (التصنيع الآلي) وF-16T (الخراطة) على نفس اللوحة A16B-2200-0900؟
الأجهزة A16B-2200-0900 هي نفسها لكل من F-16M وF-16T. يكمن الاختلاف في برنامج نظام CNC - وحدات FROM المحملة ببرنامج مركز المعالجة (دورات G-code للطحن) مقابل برنامج مركز الخراطة (دورات G-code للخراطة). تخدم وحدات SMD وأجهزة اللوحة الأساسية كلا التكوينين.
س2: ماذا تعني "واجهة النوع أ أو النوع ب" بالنسبة للمحاور الأربعة؟
النوع A عبارة عن واجهة أوامر تناظرية للسرعة - ترسل وحدة المعالجة المركزية الرئيسية جهدًا تناظريًا يبلغ ± 10 فولت يمثل السرعة المطلوبة لكل مضخم محرك محوري. النوع B عبارة عن واجهة رقمية تسلسلية — ناقل مؤازر رقمي مبكر لـ FANUC يستخدم بروتوكولًا تسلسليًا. يتم تحديد نوع الواجهة المحدد في جهاز معين بواسطة محركات الأقراص المؤازرة المثبتة. كلاهما عبارة عن تقنيات واجهة ما قبل FSSB (ما قبل الألياف الضوئية).
س3: هل A16B-2200-0900 هو نفسه A16B-2202-0860 (وحدة المعالجة المركزية الرئيسية من السلسلة 18-B)؟
رقم A16B-2200-0900 هو وحدة المعالجة المركزية الرئيسية من السلسلة 16-A - وهو جيل أقدم من الأجهزة من الطراز A لمنصة السلسلة 16. A16B-2202-0860 هي وحدة المعالجة المركزية الرئيسية من السلسلة 18-B - الجيل الأحدث من الطراز B لمنصة السلسلة 18. سلسلة أجهزة مختلفة (A16B-2200 مقابل A16B-2202)، وأجيال مختلفة من CNC (الطراز A مقابل الطراز B)، غير قابلة للتبديل.
س 4: هل يتطلب استبدال A16B-2200-0900 إعادة تحميل المعلمة؟
توجد معلمات CNC في وحدات SRAM. إذا كانت وحدات SRAM سليمة وتم نقلها إلى اللوحة البديلة، فسيتم الحفاظ على جميع المعلمات. في حالة فقدان بيانات SRAM، يجب استعادة المعلمات من النسخة الاحتياطية. قم دائمًا بعمل نسخة احتياطية لجميع المعلمات قبل إجراء أي صيانة للوحة الرئيسية.
