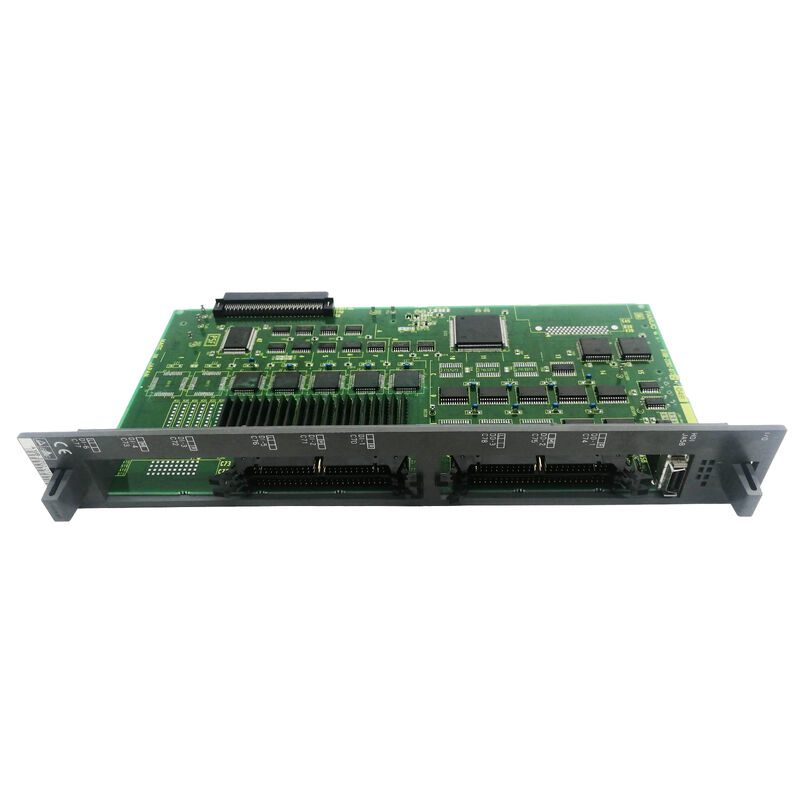

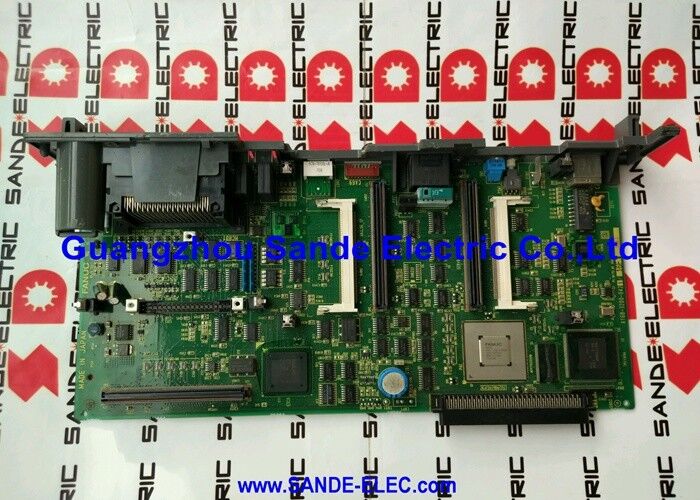

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0910 |
تتضمن بنية CNC من السلسلة 16 فتحات خيارية على المواقع المحددة على اللوحة الرئيسية حيث توسع بطاقات الوظائف الإضافية CNC إلى ما هو أبعد من قدراتها الأساسية.يحتل A16B-2200-0910 فتحة "الخيار 1" موقع محدد معين داخل جهاز تحكم السلسلة 16.
هذه اللوحة تجمع بين اثنين من التوسعات المتميزة في بطاقة واحدة:
تحسين الرسومات:توفر وحدة المعالجة المركزية الرئيسية الأساسية من السلسلة 16 (A16B-2200-0900) "مخرجات CRT الأساسية" - قدرة عرض قياسية. تعمل اللوحة الرسومية الخيار 1 على تعزيز وظيفة العرض هذه.خيارات الرسومات في FANUC سلسلة 16 CNCs عادة ما تضيف: شاشة عرض عالية الدقة، إمكانية عرض ملون (حيث يتم دعمها) ، عرض تحديد الرسومات لمسار الأداة، وشاشات واجهة المستخدم الرسومية المحسنة.
الاتصالات RS-232C:"W/RS232" يحدد واجهة RS-232C المتسلسلة المتكاملة على اللوحة الرسومية. هذا يضيف قناة اتصال RS-232C واحدة أو أكثر إلى نظام CNC used for program transfer, DNC operation,أو الاتصالات الخارجية للجهاز.
| المعلم | القيمة |
|---|---|
| فتحة | الخيار 1 |
| CNC | السلسلة 16 (F16) |
| الوظائف | الرسومات + RS-232C |
| النوع | الـ PCB الخيار |
| السلسلة | A16B-2200 |
واجهة RS-232C على A16B-2200-0910 تخدم الاحتياجات العملية لمحطة الآلات:
تحميل البرنامج / تنزيله:يقوم CNC بتخزين برامج جزء في SRAM (قدرة محدودة). يسمح RS-232C بنقل البرامج ثنائية الاتجاه بين CNC و PC
DNC (تحكم رقمي مباشر):RS-232C يمكّن بث البرامج الكبيرة من جهاز كمبيوتر مباشرة إلى خزنة البرامج في CNC أثناء المعالجة.البرامج الطويلة التي تتجاوز تخزين SRAM من CNC يمكن توفيرها في الوقت الحقيقي عبر DNC دون قيود التخزين.
اتصال الجهاز الخارجي:يمكن للأجهزة الطرفية قراءة رموز الشريط أو محولات الشبكة أو أجهزة واجهة مخصصة الاتصال بمنفذ RS-232C لدمج الأدوات الآلية خارج وظائف CNC القياسية.
سلسلة 16 خطأ خيار الرسومات CNC:فقد جهاز FANUC Series 16 CNC وظيفته الرسومية للتحقق من أن المشغل لم يعد بإمكانه التحقق من مسارات الأداة بصرياً قبل القطع. تم تحديد A16B-2200-0910 على أنه العيب.استبدال يعيد كل من الرسومات ووظيفة RS-232C.
إعادة إمدادات برنامج "دي إن سي":سلسلة 16 CNC يفقد الاتصال RS-232C فشل إمدادات برنامج DNC ، مما يجبر المشغلين على تحميل البرامج يدويًا من بطاقة الذاكرة. وظيفة RS-232C على A16B-2200-0910 هي الخطأ المؤكد.استبدال يعيد تشغيل DNC.
س1: هل يعمل A16B-2200-0910 فقط في السلسلة 16-A، أو أيضا في السلسلة 16-B والسلسلة 18؟
يحدد تسمية "F16" في الوصف ("PCB ¢ OPTION 1 GRAPHIC F16") السلسلة 16 بشكل خاص.ما إذا كانت هذه اللوحة متوافقة مع سلسلة 16-B (جيل آخر من الأجهزة) أو السلسلة 18 يعتمد على مواصفات رابط فتحة الخيار ومراجعة الأجهزة CNCتأكيد من وثائق صيانة FANUC المسلسل 16 المطبقة قبل تركيبها في نظام من السلسلة 16-B أو السلسلة 18.
س2: ما هي ميزة العرض الرسومية التي يضيفها A16B-2200-0910 على شاشة A16B-2200-0900 الأساسية؟
تقوم وحدة المعالجة المركزية الرئيسية الأساسية بتوفير "مخرجات CRT الأساسية" ، وهي الشاشة الأساسية اللازمة لعرض البرامج وتحرير المعلمات.الخيار الرسومية (A16B-2200-0910) تمكن الرسومات المحسنة عادة بما في ذلك التحقق الرسومية مسار الأداة (تصور مسار القطع من برنامج G-code قبل أو أثناء المعالجة)، والتي غائبة في التكوين الأساسي.
السؤال 3: هل RS-232C على A16B-2200-0910 هو منفذ التسلسلي الوحيد على سلسلة 16-A CNC؟
توفر اللوحة الرئيسية الأساسية (A16B-2200-0900) بالفعل قنوات RS-232C لـ "تحميل / تنزيل المعلمات أو التغذية بالتنقيط."A16B-2200-0910 يضيف إضافية RS-232C القدرة توفير المزيد من الموانئ للاتصالات المتزامنة (PC ل DNC، جهاز منفصل لجمع البيانات، الاتصالات الخارجية) دون مشاركة منفذ واحد.
س4: هل يؤثر استبدال A16B-2200-0910 على معايير CNC أو البرامج؟
لا. تقع معايير وبرامج CNC في وحدات SRAM و FROM على لوحة وحدة المعالجة المركزية الرئيسية. لا تحتوي لوحة الخيارات على بيانات CNC مخزنة. لا يؤثر استبدال A16B-2200-0910 على أي بيانات معالجة مخزنة.
