| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0313 |

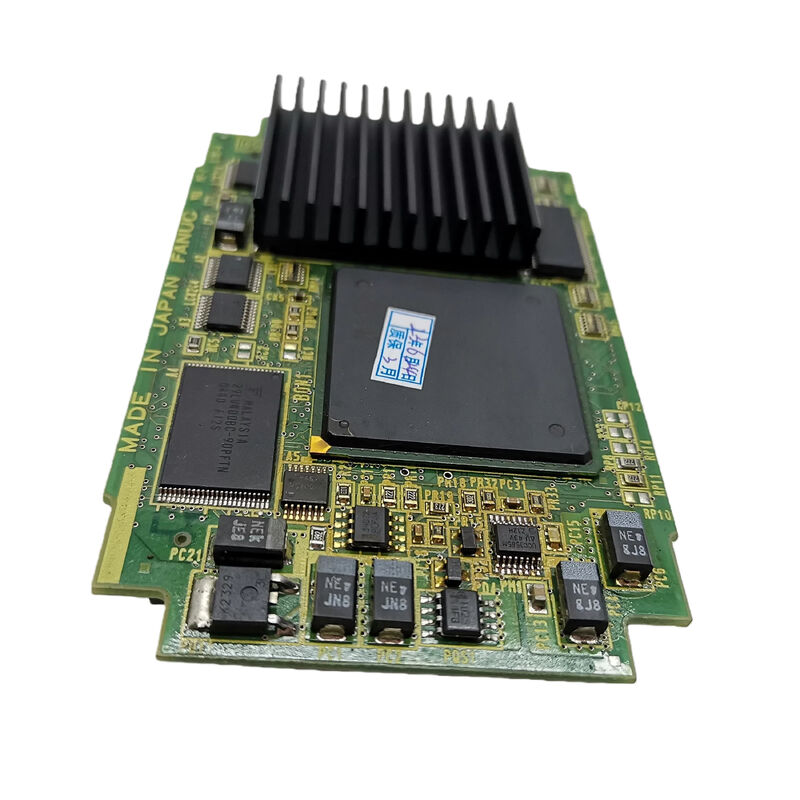

سلسلة FANUC 0i-C (F0i-C) هي الجيل الثالث من منصة 0i CNC.معالج إنتل بينتيوم A20B-3300-0313 يمثل خطوة هامة من أجهزة 486DX2 من الجيل السابق 0i-A:
بنية المعالجة:يقدم بنتيوم خط أنابيب فائق المستوى قادر على تنفيذ تعليمات اثنتين لكل دورة ساعة (مقارنة بتعليمات 486 الواحدة لكل دورة).
مهام CNC المرتبطة بالحسابات (التداخل المعقد مع محاور متعددة في وقت واحد)ارتفاع عدد الكتل المتوقعة فائدة إنتاجية بنتيوم تترجم إلى المزيد من كتل البرامج التي يتم معالجتها في كل ميلي ثانية.
مسار بيانات أوسع:حافلة البيانات الخارجية ذات 64 بت لـ Pentium (مقارنة بـ 486 ذات 32 بت) تضاعف عرض النطاق الترددي للذاكرة لكل دورة ساعة.لعمليات الحاسب الآلي ذات الذاكرة المكثفة تحميل كتل البرامج الكبيرة في خزنة البحث المستقبلي، معالجة جداول المعلمات في الوقت الحقيقي عرض النطاق الترددي الأعلى يقلل من وقت الانتظار في CPU على الذاكرة.
32 ميجابايت من ذاكرة الذاكرةيدمج A20B-3300-0313 32MB من SDRAM مباشرة على وحدة وحدة المعالجة المركزية. SDRAM (Synchronous DRAM) تقوم بمزامنة عملياتها مع ساعة النظام ، مما يلغي حالات الانتظار في DRAM غير المتزامن.بالنسبة لجهاز CNC يعمل على مجموعة البرمجيات الكاملة 0i-C مع خيارات متقدمة نشطة، 32MB يوفر مساحة العمل اللازمة.
| المعلم | القيمة |
|---|---|
| المعالج | فئة إنتل بينتيوم |
| الذاكرة | 32MB SDRAM |
| نظام CNC | سلسلة FANUC 0i-C (F0i-C) |
| نوع اللوحة | وحدة وحدة المعالجة المركزية |
| السلسلة | A20B-3300 |
| رسميًا | PCB - F0I-C CPU PENTIUM SDRAM 32MB |
يلاحظ وصف fanuc-controller.com أن A20B-3300-0313 "مصممة للاستخدام في أجهزة تحكم FANUC CNC (على سبيل المثال ، السلسلة 21i مع Ethernet المضمنة واحتياجات المعالجة المتقدمة)."معالج بنتيوم و 32MB سعة SDRAM يدعم 0i-C / 21i الجيل المتميزات المتقدمة:
فشل وحدة المعالجة المركزية CNC 0i-C:تقوم سلسلة 0i-C CNC بتطوير إنذارات خطأ على مستوى المعالج تشير إلى فشل بطاقة وحدة المعالجة المركزية أو توقف CNC في منتصف عملية التشغيل أو إعادة ضبط النظام المتقطع.استبدال وحدة المعالجة المركزية A20B-3300-0313 يعيد نواة المعالجة دون التأثير على أي وحدة أخرى.
استبدال وحدة المعالجة المركزية المخطط لها:تستبدل آلة عالية الإنتاج مع 0i-C CNC طويلة الأمد A20B-3300-0313 كجزء من جدول الصيانة الوقائية ، وإعادة تعيين عمر خدمة وحدة وحدة المعالجة المركزية.
س1: هل يتطلب A20B-3300-0313 تكوين SDRAM أو اختباره بعد التثبيت؟
يتم دمج SDRAM مباشرة على وحدة A20B-3300-0313 ̇ لا يتطلب تكوينًا منفصلًا أو اختبارًا. عند التشغيل الأول بعد تركيب البديل ،يختبر POST (Power-On Self Test) من CNC تلقائيًا SDRAM كجزء من تسلسل التشغيلأي خطأ SDRAM تم اكتشافه في هذه المرحلة يولد إنذار النظام قبل أن يصل CNC إلى التشغيل الطبيعي.
س2: كيف يُقارن A20B-3300-0313 مع A20B-3300-0475 (نوع A3 ، DRAM 128MB) ؟
كلاهما وحدات وحدة المعالجة المركزية في سلسلة A20B-3300 ، ولكن لأجيال مختلفة من CNC:
تعكس ذاكرة 32 ميغابايت SDRAM على 0313 مقابل 128 ميغابايت على 0475 البصمة البرمجية ومتطلبات معالجة أجيال CNC المعنية. هذه الوحدات ليست قابلة للتبادل.
السؤال 3: ما الذي يجب التحقق منه عندما يشتبه في وجود عيب في A20B-3300-0313؟
قبل استبدال وحدة وحدة المعالجة المركزية: تحقق من أن قوائم إمدادات الطاقة في فتحة اللوحة الرئيسية تتوافق مع المواصفات (5 فولت و 3.3 فولت حسب الاقتضاء) ؛ تأكد من أن وحدات FROM مثبتة بشكل صحيح وغير تالفة.تحقق من صحة بطارية SRAM (يمكن أن تنتج بطارية SRAM الفاشلة أعراض تقلد أخطاء وحدة المعالجة المركزية)إذا تم تأكيد صحة جميع العوامل الخارجية واستمر إنذارات النظام في الإشارة إلى أخطاء على مستوى وحدة المعالجة المركزية، فإن استبدال A20B-3300-0313 مناسب.
السؤال 4: هل معالج بنتيوم على A20B-3300-0313 هو عبارة عن وحدة معالجة معالجة معالجة Intel المعتادة للمستهلكين أو متغير مضمن خاص بـ FANUC؟
المعالج من فئة بنتيم المستخدم في وحدات FANUC CNC هو نسخة صناعية مضمنة من بنية إنتل بنتيم ، تم اختياره لمدى درجة الحرارة الممتدة ، ومواصفات الموثوقية ،ومتطلبات توافر الطول في تطبيقات CNC الصناعيةإنه ليس نفس الجهاز مثل جهاز كمبيوتر سطح المكتب القياسي بنتيوم ، على الرغم من أنه يستخدم نفس بنية مجموعة التعليمات.
