| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0331 |

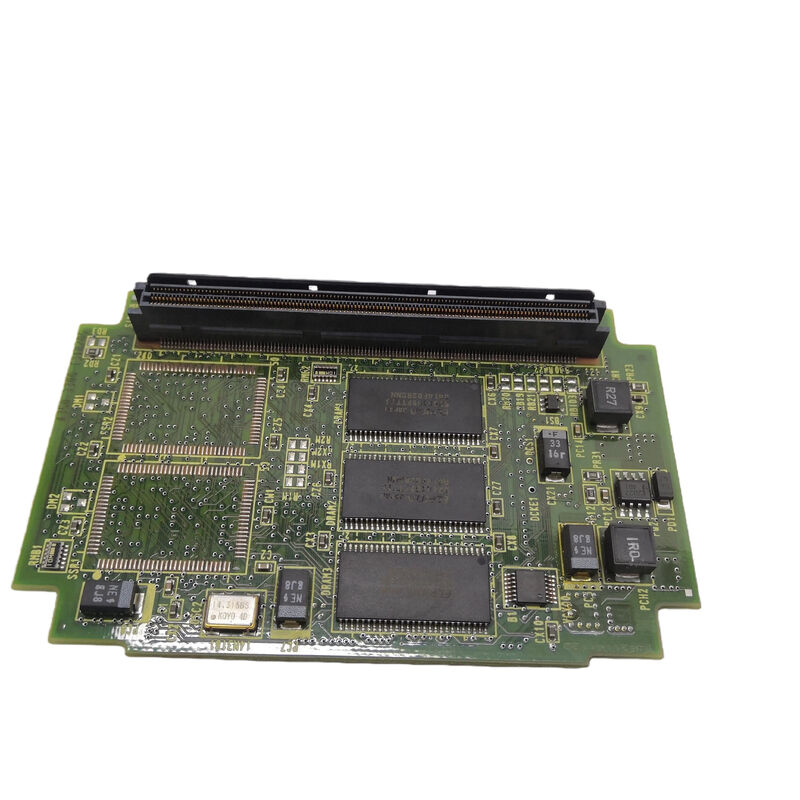

يحمل الطراز A20B-3300-0331 التصنيف "WINDOWS CE" في وصفه - مع تحديده على أنه لوحة وحدة المعالجة المركزية (CPU) التي تقوم بتشغيل نظام التشغيل Microsoft Windows CE المضمن. هذه فئة مميزة ضمن عائلة وحدة وحدة المعالجة المركزية A20B-3300: حيث تقوم معظم لوحات A20B-3300 بتشغيل نواة CNC الخاصة بـ FANUC مباشرةً، بينما تقوم لوحة وحدة المعالجة المركزية Windows CE بتشغيل طبقة وظائف الكمبيوتر.
Windows CE في FANUC CNCs:عرضت FANUC خيار وظيفة الكمبيوتر المستندة إلى Windows CE لبعض منصات CNC - مما يسمح لبيئة Windows المضمنة خفيفة الوزن بالعمل جنبًا إلى جنب مع نواة CNC. هذا بشرط:
واجهة المشغل المخصصة:يمكن لمنشئي الآلات تطوير شاشات HMI باستخدام أدوات متوافقة مع Windows CE - مما يوفر واجهات مشغل خاصة بالجهاز دون متطلبات Windows XP الكاملة لخيار وظيفة FANUC PC.
اتصال البيانات:يدعم Windows CE شبكات TCP/IP، والاتصال التسلسلي، وبروتوكولات تبادل البيانات الصناعية القياسية - مما يمكّن CNC من الاتصال بشبكات المصنع، وأنظمة DNC، وبرامج مراقبة الإنتاج داخل بيئة نظام التشغيل المضمنة.
وقت التشغيل الخفيف:تم تصميم Windows CE للأجهزة الصناعية المضمنة - فهو يتطلب أداءً أقل بكثير للذاكرة والمعالج مقارنة بنظام التشغيل Windows المكتبي الكامل، مما يجعله مناسبًا لبيئة الحوسبة المقيدة لوحدة المعالجة المركزية CNC.
| المعلمة | قيمة |
|---|---|
| نظام التشغيل | نظام التشغيل Windows CE (مضمن) |
| يكتب | وحدة المعالجة المركزية ثنائي الفينيل متعدد الكلور |
| مسلسل | A20B-3300 |
| فئة | التحكم في مركبات ثنائي الفينيل متعدد الكلور |
| خدمة | FanucWorld: دعوة للتوفر |
تحتوي سلسلة A20B-3300 على العديد من أنواع بطاقات المعالج المتميزة التي تخدم وظائف CNC المختلفة. يقع نطاق 033x ضمن هذه السلسلة في منتصف العائلة - بعد وحدات Pentium CPU القياسية (031x) وقبل نطاق وحدة مؤازرة FSSB (039x-044x). تشمل لوحات A20B-3300-033x المؤكدة الأخرى ما يلي:
A20B-3300-0331:Windows CE CPU PCB - هذا المنتجA20B-3300-0312:وحدة المعالجة المركزية Pentium سعة 16 ميجابايت لـ 21i-B (العائلة المجاورة)A20B-3300-0390/0391:بطاقات مؤازرة C5410A FSSB (لاحقًا في نفس السلسلة)
خطأ في لوحة وظيفة الكمبيوتر باستخدام الحاسب الآلي:يؤدي نظام FANUC CNC المزود بوظيفة الكمبيوتر المستندة إلى Windows CE إلى حدوث فشل على مستوى نظام التشغيل - حيث تفشل بيئة Windows CE في البدء أو تتعطل، بينما يستمر CNC نفسه بشكل طبيعي. تم تحديد A20B-3300-0331 على أنه الخطأ. يستعيد الاستبدال وظيفة Windows CE PC.
صيانة نظام التحكم CNC:يخضع جهاز FANUC CNC المزود بواجهة Windows CE لصيانة الإلكترونيات. تم استبدال A20B-3300-0331 لاستعادة بيئة Windows CE المضمنة إلى حالة جيدة معروفة.
Q1: هل يقوم الطراز A20B-3300-0331 بتشغيل وظائف التصنيع باستخدام الحاسب الآلي، أم طبقة وظيفة الكمبيوتر فقط؟
يتم تعريف A20B-3300-0331 على أنه "WINDOWS CE CPU PCB" - فهو يوفر بيئة تشغيل Windows CE لطبقة وظائف الكمبيوتر. تعمل وظائف المعالجة الأساسية لـ CNC (التحكم المؤازر، والاستيفاء، وتنفيذ PMC) على بنية CNC kernel المنفصلة عن بيئة Windows CE. يؤثر فشل A20B-3300-0331 على واجهة وظيفة الكمبيوتر ولكن ليس على قدرة التصنيع الأساسية لـ CNC.
س2: ما هو إصدار Windows CE الذي يدعمه A20B-3300-0331؟
يتم تحديد إصدار Windows CE المدعوم بـ A20B-3300-0331 من خلال برنامج FANUC المثبت على اللوحة ووثائق صيانة برامج وأجهزة FANUC المعمول بها. كان Windows CE موجودًا في الإصدارات 3.0 و4.x و5.0 و6.0 — ولكل منها توافق مختلف مع واجهة برمجة التطبيقات (API). تأكد من وثائق نظام FANUC المعمول بها من إصدار CE الذي تدعمه هذه اللوحة.
س 3: هل يؤثر استبدال A20B-3300-0331 على معلمات أو برامج CNC؟
يتم تخزين معلمات CNC وبرامج الأجزاء في وحدات SRAM وFROM الموجودة على اللوحة الرئيسية CNC أو بالقرب منها - منفصلة عن لوحة PCB لوحدة المعالجة المركزية التي تعمل بنظام التشغيل Windows CE. لا يؤثر استبدال A20B-3300-0331 على بيانات التصنيع باستخدام الحاسب الآلي. قد تتطلب أي تطبيقات HMI مخصصة أو بيانات مخزنة في بيئة Windows CE استعادة من النسخة الاحتياطية بعد الاستبدال.
س 4: ما هي التطبيقات الصناعية التي تستفيد من Windows CE على FANUC CNC؟
يتيح نظام Windows CE الموجود على FANUC CNC ما يلي: شاشات اللمس المخصصة للمشغل (تتجاوز واجهة FANUC MDI القياسية)، وجمع البيانات المحلية بدون جهاز كمبيوتر، والتكامل مع الأنظمة على مستوى المصنع باستخدام بروتوكولات الاتصالات الصناعية القياسية، وواجهات قارئ الباركود/RFID لتحديد الأجزاء تلقائيًا واختيار البرنامج.
