| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0341 |

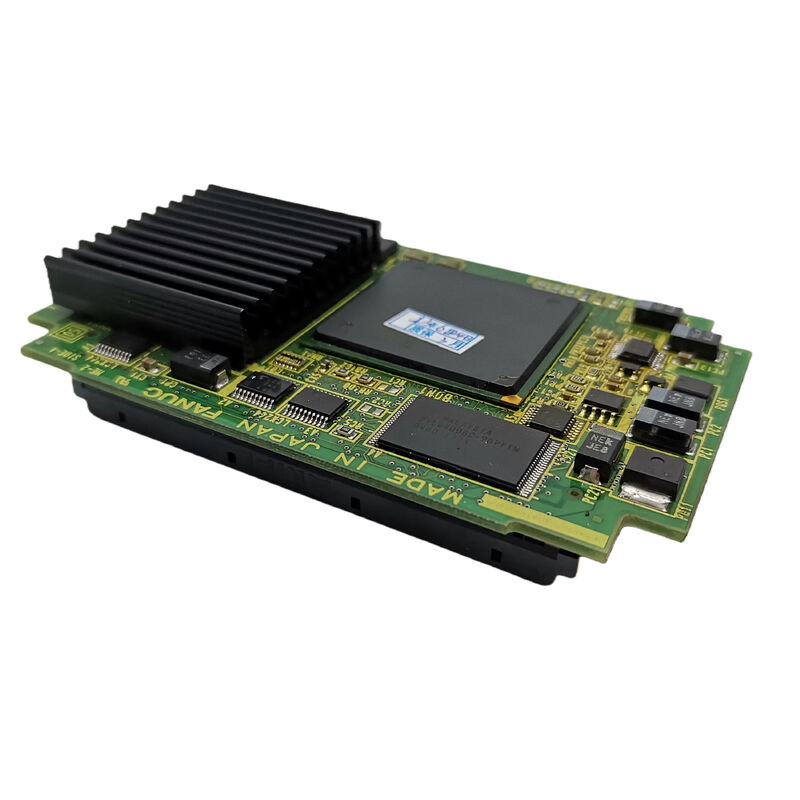

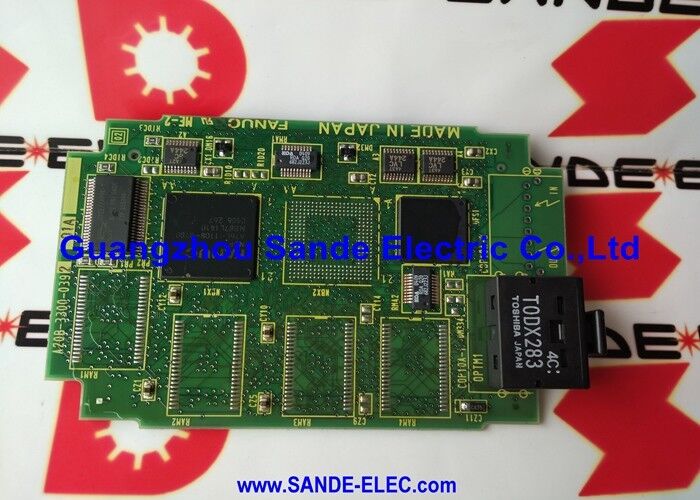

A20B-3300-0341 يجمع بين وظيفتين واجهة المشغل في وحدة واحدة:
محرك شاشة LCD:تقوم CNC بتوليد محتويات الشاشة الخاصة بها (مواقع المحور) ، وقوائم البرامج ، ورسائل الإنذار ، القوائم (معلومات العرض).A20B-3300-0341 يأخذ هذه البيانات ويقود لوحة LCD مع إشارات الفيديو الصحيحة: التوقيت (التزامن الأفقي، التزامن الرأسي، ساعة البكسل) ، بيانات الألوان (RGB) ، وأوامر التحكم في الضوء الخلفي. تظهر لوحة LCD بالضبط ما قد قام به برنامج العرض CNC.
واجهة لوحة مفاتيح MDI:MDI (إدخال بيانات يدوي) هو لوحة مفاتيح CNC لإدخال البرامج يدويًا وتغيير المعلمات وتشغيل الجري. يقوم A20B-3300-0341 بفحص مصفوفة لوحة المفاتيح MDI ، ويكشف عن الضغط على المفاتيح ،يزيل الإشارات، وتبلغ الرموز الرئيسية لمعالج CNC الرئيسي للعمل.
يسهل الجمع بين هاتين الوظيفتين على وحدة واحدة اتصال لوحة المشغل بطاقة واحدة قابلة للتوصيل تتعامل مع طبقة أجهزة واجهة المشغل الكاملة.
| المعلم | القيمة |
|---|---|
| متوافق | 0i-B، 16i-B، 18i-B، 21i-B |
| الوظائف | محرك LCD + واجهة لوحة مفاتيح MDI |
| الرسومات | نعم (يشمل معالجة الرسومات) |
| التثبيت | وحدة قابلة للشحن |
| السلسلة | A20B-3300 |
يؤكد تسمية "وحدة الرسومات" أن A20B-3300-0341 تتعامل مع أكثر من مجرد توقيت إشارة الفيديو. تشمل معالجة الرسومات:
ترجمة الحروف:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.
العناصر الرسوميةشاشات العرض CNC تشمل المكونات الرسومية الرسوم البيانية للوضع على المحور ، وعروض هيكل البرنامج ، ورسومات مؤشر الإنذار ، و (في بعض التكوينات) تصور مسار الأداة الأساسي.وحدة الرسومات تعالج هذه العناصر.
تكوين الشاشة:تجميع صورة الشاشة الكاملة من النص والرسومات وعناصر الخلفية قبل تشغيل لوحة LCD.
خطأ في العرض 16i-B:يطور جهاز FANUC 16i-B CNC مشكلة في العرض تعطل الشاشة جزئيًا ، أو أحرف عشوائية ، أو فقدان كامل للعرض أثناء استمرار جهاز CNC في المعالجة. يتم تحديد A20B-3300-0341.استبدال يعيد شاشة LCD الكاملة ووظيفة لوحة المفاتيح MDI.
0i-B وحدة عرض CNC الاحتياطية:منشأة الإنتاج مع آلات CNC 0i-B تحتوي على قطعة احتياطية واحدة A20B-3300-0341 وهي تغطي أيضًا آلات 18i-B و 21i-B ، مما يقلل من قطع الغيار المختلفة التي تحتاج إلى الاحتفاظ بها.
س1: هل فشل A20B-3300-0341 يمنع CNC من التصنيع؟
تتعامل وحدة العرض / MDI مع واجهة المشغل ️ شاشة العرض وإدخال لوحة المفاتيح. إذا فشلت ، فإن وظائف معالجة CNC (محاور الخدمة ، PMC ، تنفيذ البرنامج) تستمر على وحدة المعالجة المركزية الرئيسية.لا يستطيع المشغل رؤية الشاشة أو إدخال الأوامر، مما يجعل التشغيل الآمن مستحيلاً. يجب أن يتم إيقاف CNC إلى توقف خاضع للرقابة في موقع آمن قبل معالجة الخطأ.
س2: هل A20B-3300-0341 plug-in متوافق على جميع منصات CNC الأربعة (0i-B ، 16i-B ، 18i-B ، 21i-B) ؟
يتم وصف المنصات الأربعة بأنها تتشارك في وحدة العرض نفسها جميعها تستخدم نفس بنية العرض LCD / MDI.ما إذا كانت الوحدة تصل فعلياً إلى مواقع الاتصالات المتطابقة على جميع أنواع اللوحات الرئيسية الأربعة يتم تأكيدها من كتيبات الأجهزة المطبقة في FANUC.
السؤال 3: هل استبدال A20B-3300-0341 يتطلب أي تكوين عرض؟
وحدة العرض تعمل على تشغيل شاشة LCD وتقوم بمسح لوحة المفاتيح كما هو محدد بواسطة أجهزتها لا حاجة إلى تكوين البرمجيات للعمل القياسي. بعد تركيب البديل،يجب استعادة شاشة CNC على الفور عند تشغيلبالنسبة للشاشات التي تتطلب تعديل معايير العرض المحددة (الوضوح، التباين على بعض أنواع LCD) ، تأكد من دليل الصيانة المعمول به.
السؤال 4: هل A20B-3300-0341 متوافق مع شاشات LCD ملونة و أحادي اللون؟
تعتمد التوافق مع نوع شاشة LCD محدد (الوان أو أحادي اللون) على نوع وحدة العرض المستخدم على CNC المحدد.اللون / أحادي اللون، الدقة) يحدد نوع الوحدة المثبتة. A20B-3300-0341 يخدم تكوين العرض المحدد
السؤال 5: ما هو الفرق بين A20B-3300-0341 (شاحن العرض) ووحدة واجهة التصوير الرسومية A20B-3300-0551 (128MB) ؟
A20B-3300-0341 هو برنامج تشغيل شاشة LCD / MDI يسيطر على واجهة الأجهزة بين بيانات شاشة CNC و لوحة شاشة LCD المادية ومفاتيح المفاتيح.وحدة A20B-3300-0551 GUI هي معالج رسومات رفيع المستوى مع 128MB DRAM، توفير إنتاج محتوى العرض للمواجهات الرسومية المتقدمة. بالنسبة لمنصات 0i-B/16i-B/18i-B/21i-B ، A20B-3300-0341 هي واجهة العرض الأساسية.وحدة واجهة المستخدم الرسومية هي خيار معالجة العرض المتقدمة للمنصات أعلى المستوى.
