| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0390 |

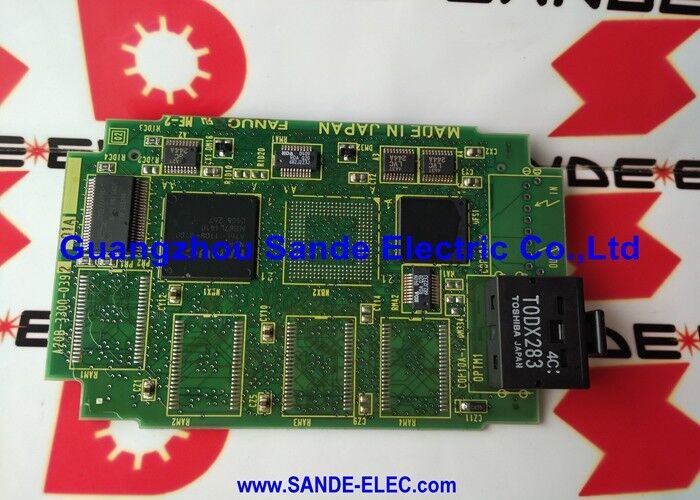

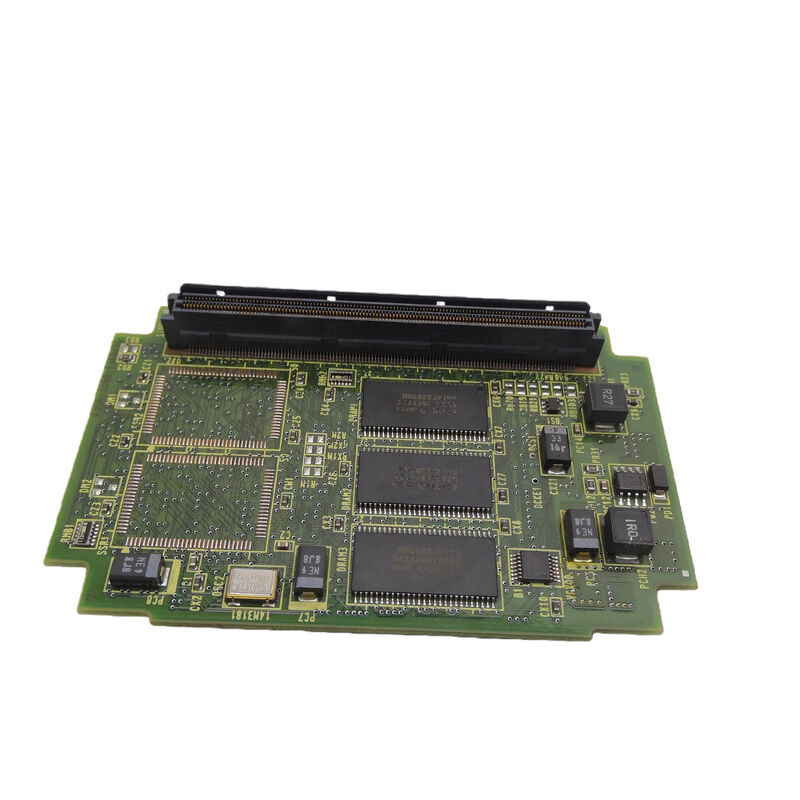

A20B-3300-0390 يضع 8 قنوات محور إدارة على اتصال واحد FSSB الألياف البصرية. هذه هي السمة المحددة للبطاقة ليس فقط عدد المحاور،ولكن كثافة التحكم التي تحققت من خلال قناة اتصال واحدة.
FSSB (Fiber-optic Servo Serial Bus) يربط سلسلة من محركات servo متعددة من كابل واحد من الألياف المنشأ من بطاقة التحكم في servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.
بالنسبة لمركز التصنيع من سلسلة 16i-MB مع 8 محاور مُتحكم بها أو روبوت R-J3iB مع 6 محاور مشتركة بالإضافة إلى محاور خارجية هذه البطاقة توفر واجهة FSSB كاملة من فتحة واحدة.
| المعلم | القيمة |
|---|---|
| المحاور | 8 |
| قنوات FSSB | 1 |
| DSP/ASIC | C5410A |
| متوافق | سلسلة 16i-MB، 16i-TB، 16i-WB؛ R-J3iB |
| الحماية | IP20 |
| درجة حرارة التشغيل | 0°60°C |
| الشهادة | المواصفات |
مجموعة 039x هي عائلة بطاقات سيرفو C5410A ، مع عدد محاور مختلف:
| مجلس الإدارة | عدد المحاور | الملاحظات |
|---|---|---|
| A20B-3300-0390 | 8 محاور | سلسلة 16i-B، R-J3iB |
| A20B-3300-0391 | 6 محاور | C5410A، FSSB (متغير مجاور) |
الخطأ في مركز التحكم في مركز التصنيع في سلسلة 16i-MB بثماني محاور:مركز تصنيع FANUC 16i-MB مع 8 محاور مُتحكم فيها (X، Y، Z، A، B بالإضافة إلى محور تغيير الأدوات و محور القماش) يقوم بتطوير إنذارات الاتصال FSSB على محاور متعددة.تم تحديد A20B-3300-0390 كخطأاستبدال يعيد كل الاتصالات 8 محور FSSB.
خطأ بطاقة الروبوت R-J3iB:يقوم جهاز تحكم روبوت FANUC R-J3iB بتطوير إنذارات خدمة المفاصل. بطاقة A20B-3300-0390 8-axis servo هي الخطأ المحدد. يستعيد الاستبدال جميع محركات مفاصل الروبوت.
س1: ماذا يعني "1 قناة FSSB" لـ A20B-3300-0390؟
"1 قناة" تعني أن المحاور الثمانية تتشارك جميعها في سلسلة واحدة من الألياف الضوئية FSSB المنشأة من هذه البطاقة. جميع المحركات الثمانية تتصل في سلسلة كل واحد يمرر كابل الألياف إلى التالي.C5410A على البطاقة إدارة الاتصالات الكاملة 8 محركات في كل دورة FSSBهذا يختلف عن بطاقات FSSB متعددة القنوات حيث تكون مجموعات المحور على سلاسل الألياف المنفصلة.
س2: ما هو الفرق بين A20B-3300-0390 (8 محور) و A20B-3300-0391 (6 محور) ؟
كلاهما يستخدم C5410A ASIC وFSSB قناة واحدة هم نفس عائلة بطاقات الخدمة تختلف فقط في عدد المحاور. يقدم الاختلاف 8 محاور للآلات أو الروبوتات مع مفاصل أكثر تحكمًا.النوع 6 محور يخدم الروبوتات القياسية 6 المفاصل أجسام أو 6 محورات تكوينات CNCلا يمكن استبدال الاثنين على الرغم من أنهم يشتركون في نفس ASIC.
السؤال 3: هل يتطلب استبدال A20B-3300-0390 تغييرات في معايير الخدمة؟
لا. تقع جميع معايير محور الخدمة (المكاسب ، ونوع المحرك ، ونوع الترميز ، وحدات التسارع) في SRAM الرئيسي لمراقب CNC أو الروبوت. بعد تركيب A20B-3300-0390 البديل ،يقوم النظام بإعادة تحميل جميع معايير المحور تلقائيًاالتحقق من استجابة الخدمة الصحيحة عند سرعة منخفضة على جميع المحاور 8 قبل استئناف التشغيل بسرعة كاملة.
س4: في أي ظروف بيئية تعمل A20B-3300-0390؟
حماية IP20 ضد أصابع وأجسام ذات حجم مماثل تدخل إلكترونيات البطاقة مناسبة لتركيبها في خزانة تحكم مغلقة. نطاق درجة حرارة التشغيل هو 060 درجة مئوية،تستوعب البيئات الصناعية دون تبريد إضافيشهادة المواصفات المعتمدة من قبل منظمة الأمن والبيئة.
