| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0393 |

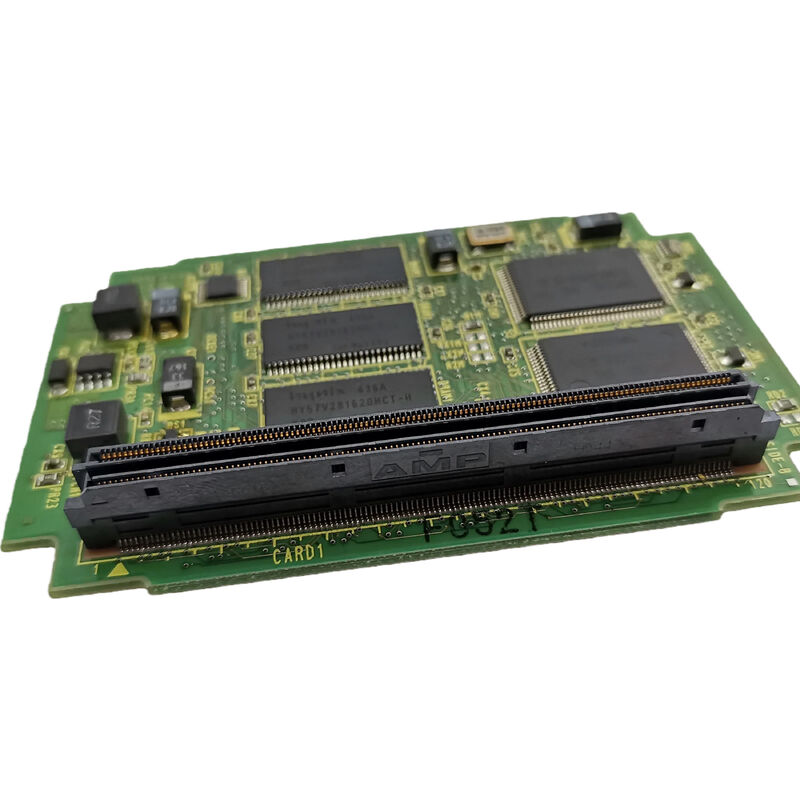

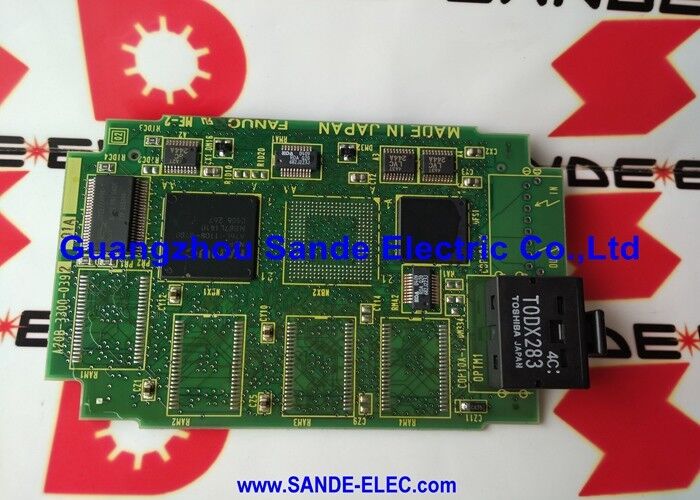

يوفر A20B-3300-0393 تحكمًا مؤازرًا FSSB ثنائي المحور في بطاقة توصيل واحدة. في حين أن المتغيرات ذات 8 محاور (0390) و6 محاور (0391) في نفس العائلة تتناول الأجهزة متعددة المحاور ووحدات التحكم الآلية، فإن البطاقة ثنائية المحور تخدم التطبيقات التي يحتاج فيها محوران مؤازران فقط إلى تحكم متصل بـ FSSB.
يمثل المحوران الحد الأدنى الأساسي لحركة CNC - ويغطي جزءًا كبيرًا من مجموعة أدوات آلة CNC:
مخارط CNC الأساسية:أبسط مركز تحول CNC يتحكم في المحور Z (مسار النقل على طول السرير) والمحور X (حركة الشريحة المتقاطعة للتحكم في القطر). بالضبط 2 محاور. يغطي A20B-3300-0393 هذا التكوين بالكامل ببطاقة واحدة.
آلات طحن ذات محورين:تستخدم المطحنة السطحية أو المطحنة الأسطوانية ذات المحورين المؤازرين X وZ - لا أكثر - التحكم المؤازر ثنائي المحور.
أدوات تحديد المواقع المساعدة ذات المحورين:في الخلايا الروبوتية أو FMS (أنظمة التصنيع المرنة)، تتعامل أجهزة تحديد الموضع المؤازرة ذات المحورين مع توجيه قطعة العمل أو نقلها. يوفر A20B-3300-0393 واجهة مؤازرة FSSB لوحدات المؤازرة الطرفية هذه.
ترقيات المؤازرة من التناظرية إلى FSSB:الأجهزة التي تستخدم في الأصل واجهة مؤازرة تناظرية، عند ترقيتها إلى محركات أقراص متوافقة مع FSSB، قد تستخدم A20B-3300-0393 لتوفير واجهة مضيف FSSB لتكوين ثنائي المحور.
| المعلمة | قيمة |
|---|---|
| محاور | 2 |
| قنوات FSSB | 1 |
| واجهة | FSSB (الألياف الضوئية) |
| يكتب | بطاقة التحكم المؤازرة |
| مسلسل | A20B-3300 |
تغطي عائلة بطاقة المؤازرة 039x C5410A النطاق الكامل لعدد محاور FSSB:
| سبورة | محاور | طلب |
|---|---|---|
| A20B-3300-0390 | 8 | السلسلة 16i-MB/TB/WB؛ R-J3iB |
| A20B-3300-0391 | 6 | 16i-B نك؛ وحدات تحكم الروبوت |
| A20B-3300-0393 | 2 | CNC ثنائي المحور والأتمتة |
تعد البطاقة ذات المحورين الطرف المدمج لهذه العائلة - حيث توفر واجهة مؤازرة FSSB الأساسية لتكوينات محور CNC الأساسية. على الرغم من صغر عدد محاوره، فإنه يستخدم نفس تقنية FSSB وهندسة التحكم المؤازرة مثل الأشقاء ذوي عدد المحاور الأعلى.
خطأ في بطاقة سيرفو مخرطة CNC ذات محورين:يقوم المحوران Z وX لمخرطة CNC بتطوير إنذارات اتصال FSSB متزامنة. تم تحديد A20B-3300-0393 على أنه الخطأ. يعمل الاستبدال على استعادة اتصال FSSB بالمحور Z وX.
واجهة مؤازرة لتحديد المواقع ذات محورين:يستخدم جهاز تحديد الموضع المؤازر ثنائي المحور لخلية الروبوت A20B-3300-0393 كبطاقة مؤازرة FSSB لمحركات الأقراص الموضعية الخاصة بها.
س1: ماذا يحدث إذا تمت مقاطعة سلسلة FSSB بين محركي الأقراص؟
إذا انكسر كابل الألياف بين Drive 1 وDrive 2، فلن تتمكن بطاقة FSSB من الاتصال بمحرك 2. وسيقوم المحور 2 بإنشاء إنذارات اتصال FSSB. يجب الحفاظ على سلامة توصيلات الألياف — من البطاقة إلى المحرك 1، ومن المحرك 1 إلى المحرك 2 — لكي يعمل كلا المحورين.
س2: هل يمكن لـ A20B-3300-0393 قيادة أكثر من محورين إذا تمت إضافة محركات أقراص إضافية إلى سلسلة FSSB؟
لا. تم تكوين A20B-3300-0393 لمحورين فقط. يحدد تكوين بروتوكول FSSB الخاص ببطاقة المؤازرة عدد محركات الأقراص التي تتم معالجتها في كل إطار FSSB. لن يتم التعرف على إضافة محرك ثالث إلى سلسلة ديزي - يتم تقديم محورين فقط.
س3: هل يتطلب استبدال A20B-3300-0393 إعادة إدخال معلمة المؤازرة؟
رقم المعلمات المؤازرة لكلا المحورين موجودة في SRAM الرئيسية لـ CNC. بعد تركيب الاستبدال، يقوم CNC بإعادة تحميل المعلمات تلقائيًا. تحقق من استجابة المؤازرة بسرعة منخفضة على كلا المحورين قبل استئناف الإنتاج.
س4: هل اتصال FSSB من A20B-3300-0393 مطابق لذلك من A20B-3300-0391 (6 محاور)؟
يستخدم كلاهما نفس واجهة FSSB المادية - موصل من الألياف الضوئية يتصل بمحرك الأقراص الأول في سلسلة ديزي. تتوافق كابلات الألياف وأجهزة محرك الأقراص عبر عائلة 039x. يتمثل الاختلاف في عدد محركات الأقراص التي تم تكوين بروتوكول البطاقة لمعالجتها: 2 لـ A20B-3300-0393، و6 لـ A20B-3300-0391.
Q5: ما هي مضخمات محرك المؤازرة التي يمكن لـ A20B-3300-0393 الاتصال بها؟
يتصل A20B-3300-0393 بأي مضخم صوت مؤازر FANUC مع موصل إدخال FSSB - بما في ذلك سلسلة Alpha-i SVM1 وSVM2 وSVM3 (A06B-6096 وA06B-6114) ومحركات سلسلة βi مع واجهة FSSB. يجب أن يدعم محرك الأقراص إصدار بروتوكول FSSB المتوافق مع نظام CNC.
