| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0420 |

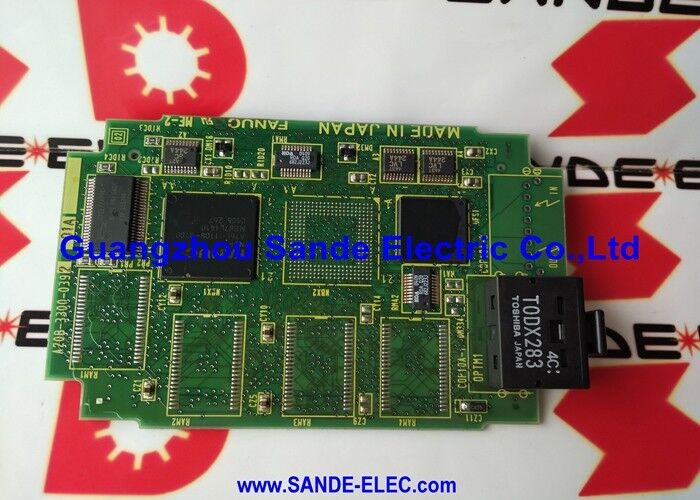

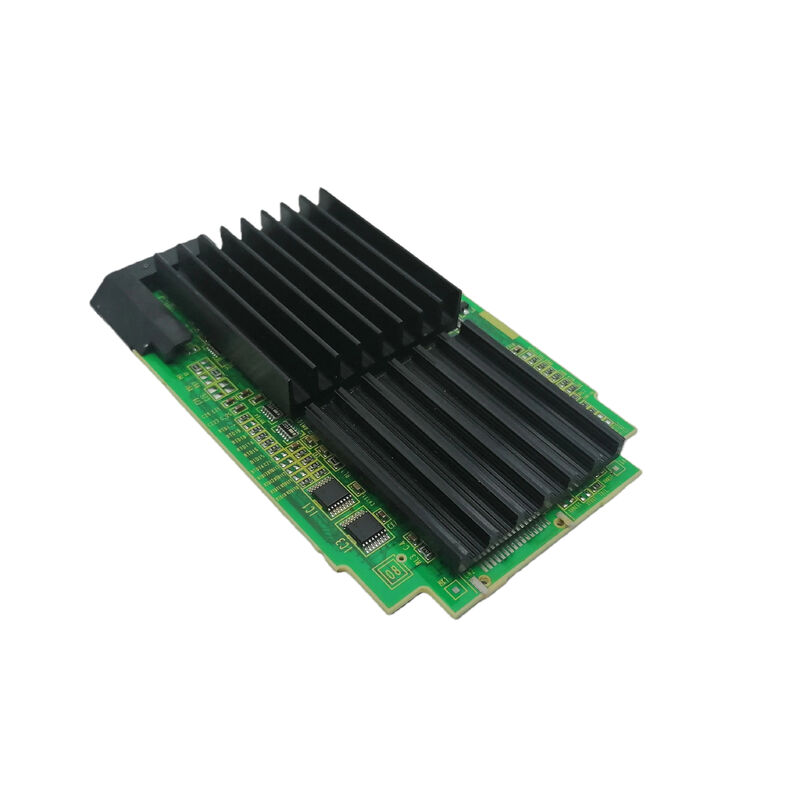

A20B-3300-0420 هي وحدة واجهة مستخدم رسومية مخصصة بطاقة معالج قابلة للشحن تم تعيينها حصريًا لوظائف شاشة المشغل والواجهة الرسومية لجهاز CNC.
مبدأ بنية FANUC لأنظمة CNC المتقدمة يقسم مسؤولية المعالجة:
وحدة المعالجة المركزية الرئيسية:يتعامل مع تنفيذ G-code، وتداخل محور الخدمة، وسلم PMC، وجميع وظائف التحكم في الآلة.
وحدة واجهة التصوير (A20B-3300-0420):يتعامل مع كل ما يراه المشغل إنتاج محتوى الشاشة ، تقديم رسومات مسار الأداة ، إدارة القوائم ، معالجة إدخال المفاتيح ، ووظيفة الكمبيوتر إذا تم تمكينها.معالجة وحدة GUI مستقلة تماما عن عبء عمل التصنيع.
هذا الاستقلال يضمن أن يبقى العرض مستجيبًا ومستقرًا حتى عندما تكون وحدة المعالجة المركزية الرئيسية محملة بشكل كبير بحسابات حركة متعددة المحاور المعقدة.
| المعلم | القيمة |
|---|---|
| نوع الوحدة | واجهة المستخدم الرسومية |
| الذاكرة | ذاكرة الـ 64 ميجابايت |
| عامل الشكل | وحدة قابلة للشحن |
| السلسلة | A20B-3300 |
| الوظيفة | الشاشة وواجهة المشغل |
يدعم 64MB مجموعة وظائف واجهة تصميم بيانات كاملة لمنصة CNC التي يخدمها 0420:
عازلات العرض:يتطلب شاشة LCD ملونة 800 × 600 حوالي 1.4MB لكل بوفر إطار. مع بوفرات الأمامية والخلفية لتحديثات الشاشة السلسة ، يستهلك هذا ما يقرب من 3MB ′′ جيدًا ضمن تخصيص 64MB.
رسومات مسار الأداة:وظيفة التحقق من البرنامج الرسومية CNC تعطي مسار الأداة كرسومات ثلاثية الأبعاد أو ثنائية الأبعاد. وهذا يتطلب تخزين إحداثيات مسار الأداة المحللة ، وإجراء الإسقاط ثلاثي الأبعاد إلى 2D ،والحفاظ على الصورة المعروضة في الذاكرة. 64MB يوفر مساحة كافية لهذا حتى مع برامج متعددة الأدوات المعقدة.
إدارة حالة القائمة والشاشة:جميع نماذج شاشة CNC ?? POSITION ، PROG ، OFFSET ، DIAGNOSE ، MESSAGE ، GRAPH ?? تحافظ على محتوياتها الحالية في وقت واحد في ذاكرة وحدة واجهة التصوير الرسومية للتبديل الفوري للشاشة.بيانات الحالة المشتركة تناسب بشكل مريح في 64MB.
وقت تشغيل وظيفة الكمبيوتر الشخصي (إذا تم تمكينها):تعمل طبقة وظيفة الكمبيوتر الشخصي ، حيثما كانت موجودة ، جنبا إلى جنب مع وظيفة عرض CNC. يوفر 64MB مساحة عمل لتطبيقات وظيفة الكمبيوتر الشخصي القياسية دون ضغط على الذاكرة.
خطأ في وحدة واجهة العرض الرسومية فقدان العرض أثناء استمرار CNC:يصاب جهاز CNC من FANUC بفشل في العرض ، لا تظهر لوحة المشغل أي صورة أو شاشة متجمدة أثناء استمرار جهاز CNC في المعالجة. يتم تحديد A20B-3300-0420 على أنه الخطأ.استبدال يعيد العرض.
صيانة وحدة واجهة المستخدم:جهاز FANUC CNC مع ساعات الخدمة الممتدة يخضع لصيانة التحكم.يتم استبدال A20B-3300-0420 لاستعادة وحدة العرض إلى حالة جيدة معروفة والقضاء على تدهور العرض المرتبط بالعمر.
س1: إذا فشلت A20B-3300-0420 خلال دورة التصنيع، هل تتوقف الآلة؟
تستمر وحدة المعالجة المركزية الرئيسية في تنفيذ البرنامج حركة المحور وسلسلة PMC غير متأثرة بفشل وحدة واجهة المستخدم الرسوميةمما يجعل من المستحيل على المشغل مراقبة الدورةالإجراء الصحيح هو السماح للكتلة البرنامج الحالية لإكمال بأمان ومن ثم معالجة خطأ وحدة واجهة المستخدم الرسومية.
س2: هل يمكن لـ A20B-3300-0420 (64MB) أن تحل محل A20B-3300-0551 (128MB) في نفس CNC؟
هذه هي تكوينات مختلفة للذاكرة من وحدة واجهة العرض المتحركة. الاختلاف 64MB ليس بديلاً عن الاختلاف 128MB إذا كان برمجيات CNC أو وظيفة الكمبيوتر تحتاج إلى 128MB. ومع ذلك،إذا كانت سعة 64MB كافية لتكوين CNC المحدد، قد يكون 0420 متوافقًا. تأكد من وثائق الأجهزة المطبقة في FANUC قبل الاستبدال.
س3: هل تخزن وحدة واجهة التصوير الرسومية أي معايير أو برامج CNC؟
لا، معايير CNC وبرامج الأجزاء وسلم PMC تقع في وحدات SRAM و FROM المخصصة على اللوحة الرئيسية.الـ 64MB من DRAM في وحدة واجهة التصوير الرسومية هي ذاكرة عمل متقلبة ، إنها تحتوي على بيانات حالة العرض ووقت التشغيل فقطلا يؤثر استبدال A20B-3300-0420 على أي بيانات معالجة مخزنة.
س4: ما هي منصات CNC التي تستخدم A20B-3300-0420؟
A20B-3300-0420 يخدم منصات FANUC CNC باستخدام بنية A20B-3300 المكونة من وحدات واجهة تصميم مصورة بشكل رئيسي أجهزة CNC من سلسلة i مع فتحات وحدة عرض مخصصة.تأكيد نموذج CNC المعمول به من جدول قطع الغيار في وثائق الأجهزة.
السؤال 5: هل A20B-3300-0420 (64MB) مناسبة لأنظمة CNC مع وظيفة الكمبيوتر؟
64MB كافية لتطبيقات وظيفة الكمبيوتر من نطاق معتدلوتطبيقات جمع البيانات الإنتاجية عادة ما تعمل ضمن وقت تشغيل وحدة واجهة تصميم بيانات 64MBإذا كان تطبيق وظيفة الكمبيوتر لديه متطلبات ذاكرة أعلى ، فإن وحدة واجهة المستخدم الرسومية 128MB (A20B-3300-0551) هي أكثر ملاءمة.
