| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

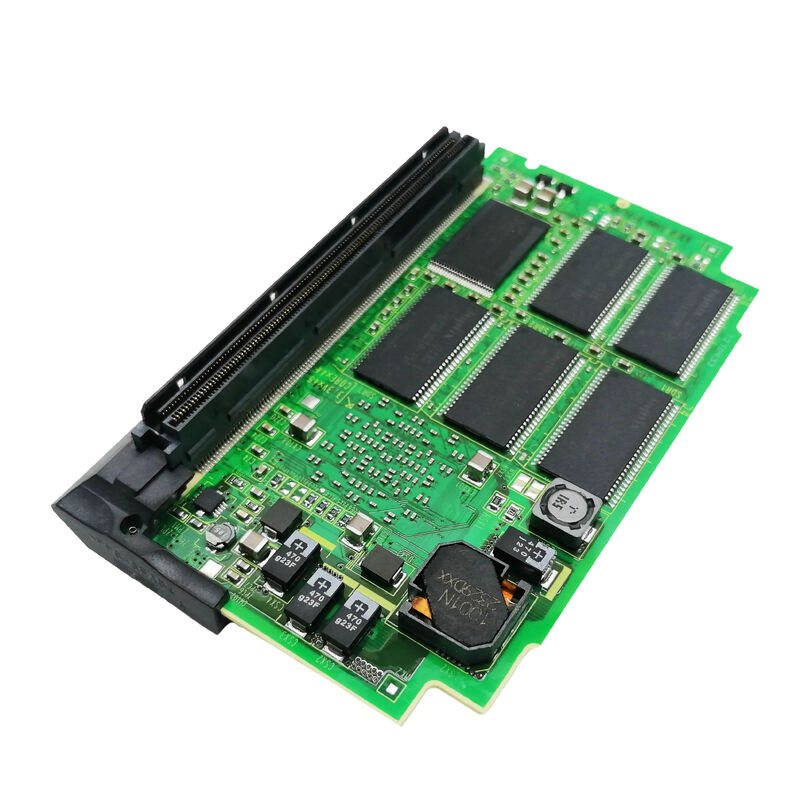

| رقم الموديل | A20B-3300-0440 |
يشير "2 PATH" في مصطلحات FANUC CNC إلى التحكم ثنائي المسار - تكوين CNC حيث يتم تنفيذ تسلسلين مستقلين من البرامج في وقت واحد داخل نفس وحدة التحكم. يحتوي كل مسار على كتلة البرنامج الخاصة به، والمغزل الخاص به، ومجموعة المحاور المؤازرة الخاصة به، ونظام الإحداثيات الخاص به. وهذا يختلف عن التحكم أحادي المسار متعدد المحاور. في الأنظمة ذات المسار الواحد، تساهم جميع المحاور في تسلسل حركة منسق واحد.
في الأنظمة ذات المسارين، يعمل المساران بشكل مستقل - قد يقوم المسار 1 بإدارة عمود الدوران الرئيسي بينما يعمل المسار 2 في نفس الوقت على تشغيل عمود الدوران الفرعي، حيث يقوم كل منهما بتنفيذ كتل برامج مختلفة. يوفر A20B-3300-0440 واجهة مؤازرة FSSB التي تدعم هذه البنية ذات المسارين - حيث تتصل مسارات FSSB المزدوجة بمحركات المؤازرة التي تخدم كلا مساري برنامج CNC في وقت واحد.
| المعلمة | قيمة |
|---|---|
| تعيين الوحدة النمطية | ب26 |
| عدد المسار | 2 |
| واجهة | FSSB (الألياف الضوئية) |
| متناسق | 30i، 31i، 32i، آر-30i |
| تثبيت | المكونات في لوحة وحدة المعالجة المركزية الرئيسية |
| مسلسل | A20B-3300 |
يستخدم الطراز A20B-3300-0440 تقنية DSP4 (معالج الإشارة الرقمية، الجيل الرابع). يمثل DSP4 ASIC للمعالجة المؤازرة المتقدمة من FANUC لمنصة 30i/31i/32i - خلفًا لـ C5410A المستخدم في بطاقات المؤازرة من الجيل B 039x. يوفر DSP4:
إنتاجية معالجة أعلى:دعم المزيد من المحاور والتنسيق المؤازر الأكثر تعقيدًا لكل وحدة زمنية - وهو أمر ضروري لعدد المحاور العالية والتكوينات متعددة المسارات لمنصة 30i.
خوارزميات التحكم المؤازرة المتقدمة:تدعم الوحدات المستندة إلى DSP4 أحدث أوضاع التحكم المؤازرة FANUC HRV، مما يوفر عرض نطاق ترددي مؤازر أعلى وأداء تتبع أفضل.
تزامن متعدد المسارات:تنسيق البيانات المؤازرة للمحاور عبر مسارين مستقلين لبرنامج CNC ضمن نفس دورة FSSB.
30i نظام التصنيع باستخدام الحاسب الآلي ثنائي المسار:يتحكم FANUC 30i CNC في مخرطة ذات برج مزدوج بمسارات رئيسية وفرعية مستقلة. يوفر A20B-3300-0440 اتصال مؤازر FSSB للمحاور عبر مساري البرنامج في وقت واحد.
روبوت R-30i مزود بخلية متعددة المحاور:تستخدم وحدة التحكم الروبوتية R-30i في خلية التشغيل الآلي المعقدة A20B-3300-0440 لتوسيع سعة مؤازرة FSSB لمفاصل الروبوت والمحاور الخارجية.
س1: ماذا يعني التعيين "B26" لـ A20B-3300-0440؟
"B26" هو معرف نوع الوحدة داخل عائلة الوحدة المؤازرة A20B-3300-044x FSSB. يحدد "B" توافق النظام الأساسي للجيل B. "26" هو رقم النوع المحدد ضمن هذا الجيل، مما يميز هذا التكوين ثنائي المسار عن B24 (مسار ثنائي و16 محورًا) وB11 (مسار واحد و4 محاور). تأكد من تسمية الوحدة المثبتة من الملصق الخاص بها قبل الحصول على بديل.
س2: كم عدد المحاور المؤازرة التي يدعمها A20B-3300-0440 عبر مساريه؟
يتم تحديد عدد المحاور لوحدة B26 من خلال وثائق أجهزة سلسلة FANUC 30i القابلة للتطبيق. يحدد الوصف "2 PATH AXIS SERVO MODULE" بدون عدد محاور واضح - مما يميزها عن B24 (تم ذكر 16 محورًا) وB11 (تم ذكر 4 محاور). تأكد من سعة المحور الدقيقة من دليل الأجهزة FANUC 30i/31i/32i المطبق.
س3: هل A20B-3300-0440 قابلة للتبديل مع A20B-3300-0442 (B24، 16 محورًا)؟
كلاهما عبارة عن وحدات FSSB ذات مسارين لمنصة 30i، لكن B26 وB24 هما نوعان مختلفان بمواصفات مختلفة. أنها ليست قابلة للتبديل. يتم تحديد الوحدة الصحيحة لجهاز معين من خلال تسمية الوحدة المتوافقة مع مواصفات اللوحة الرئيسية.
س 4: هل يتطلب استبدال A20B-3300-0440 تغييرات في معلمات المؤازرة؟
لا. توجد المعلمات المؤازرة لجميع المحاور عبر كلا المسارين في ذاكرة SRAM الرئيسية لـ CNC. بعد تركيب الوحدة البديلة، يقوم CNC بإعادة تحميل جميع معلمات المؤازرة وإعادة تأسيس اتصال FSSB لكلا مساري البرنامج. تحقق من استجابة المؤازرة بسرعة منخفضة على جميع المحاور في كلا المسارين قبل استئناف الإنتاج.
