| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0475 |
يُظهر تتبع سعة DRAM عبر سلسلة وحدات وحدة المعالجة المركزية A20B-3300 تطور قدرة معالجة FANUC CNC. كانت الأجيال السابقة تحمل 8 ميجابايت، ثم 16 ميجابايت، ثم 32 ميجابايت من ذاكرة الوصول العشوائي الديناميكية (DRAM). يوفر الطراز A20B-3300-0475 ذاكرة وصول عشوائي ديناميكي مدمجة تبلغ سعتها 128 ميجابايت - وهي خطوة كبيرة تعكس متطلبات منصات FANUC CNC الأحدث.
تتيح الذاكرة العاملة بسعة 128 ميجابايت ما يلي:
مخازن مؤقتة أكبر للتطلع إلى البرنامج:يمكن لـ CNC تخزين المزيد من كتل كود G قبل نقطة القطع، مما يتيح التنفيذ السلس بمعدلات تغذية عالية حتى مع برامج مسار الأدوات المعقدة والكثيفة.
برامج PMC أكثر تطوراً:يفرض منطق تسلسل الآلة المتقدم وإدارة الاتصالات متعددة الأجهزة والمعالجة الشرطية المعقدة متطلبات أعلى على بيئة الذاكرة العاملة لوحدة المعالجة المركزية.
نظام التشغيل المحسن والبرامج الاختيارية:ينمو كل جيل من برامج FANUC CNC مع دمج المزيد من الميزات. تستوعب ذاكرة العمل التي تبلغ سعتها 128 ميجابايت صورة البرنامج كاملة الميزات لمنصة CNC دون أي تنازلات.
| المعلمة | قيمة |
|---|---|
| نوع اللوحة | أ3 |
| درهم | 128 ميجا بايت (متكاملة) |
| مسلسل | A20B-3300 |
| عامل الشكل | وحدة المعالجة المركزية الإضافية |
| طلب | لوحة A3 من نوع FANUC CNC |

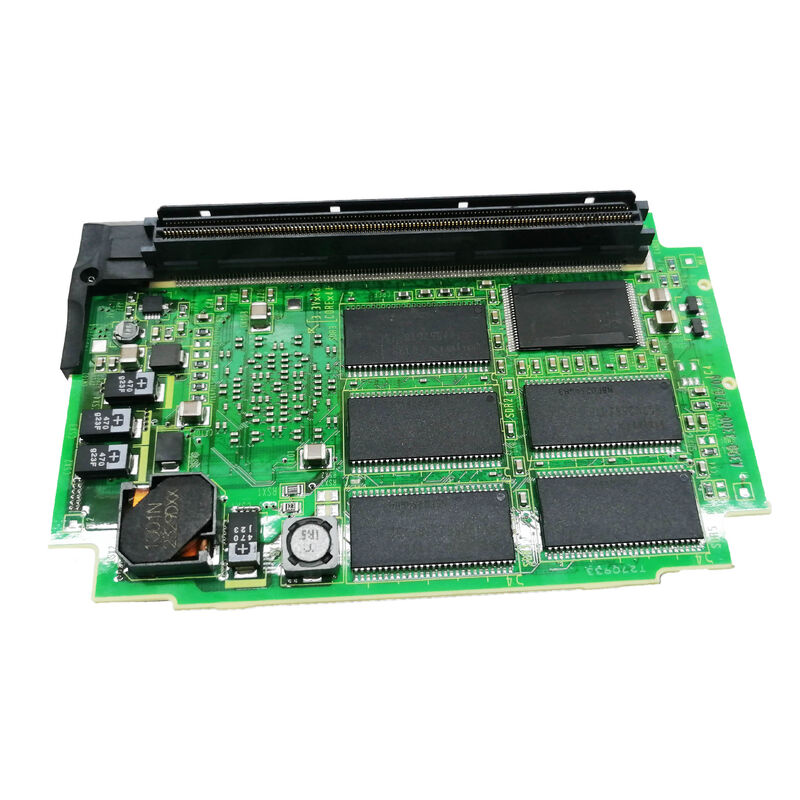

يدمج الطراز A20B-3300-0475 كل ذاكرة الوصول العشوائي الديناميكية (DRAM) سعة 128 ميجابايت مباشرةً في بطاقة وحدة المعالجة المركزية (PCB). لا توجد حاجة إلى وحدة توسيع DRAM منفصلة. يتم تسليم تخصيص الذاكرة العاملة بالكامل في رقم جزء واحد.
يعمل هذا التكامل على تبسيط خدمة النظام. عند الاشتباه في وجود مشكلة في بطاقة وحدة المعالجة المركزية أو الذاكرة العاملة، يعالج استبدال A20B-3300-0475 كلا الأمرين في عملية واحدة. تغطي اللوحة الواحدة المتوفرة في المخزون أوضاع فشل وحدة المعالجة المركزية (CPU) وذاكرة الوصول العشوائي الديناميكية (DRAM)، مما يقلل من نطاق قطع الغيار المطلوبة.
فشل تمهيد CNC مع اللوحة الرئيسية A3:فشل نظام FANUC CNC المزود بتكوين اللوحة الرئيسية A3 في إكمال تسلسل بدء التشغيل. تظهر رموز التنبيه المتعلقة بالذاكرة. تم استبدال بطاقة وحدة المعالجة المركزية A20B-3300-0475 لتكون وحدة المعالجة المركزية ووحدة DRAM المدمجة. يستأنف CNC التشغيل العادي بعد تركيب الاستبدال.
بطاقة احتياطية لمعدات الإنتاج ذات القيمة العالية:يحتفظ مركز التصنيع الذي يقوم بتشغيل منصة FANUC CNC بمتطلبات وحدة المعالجة المركزية (CPU) بسعة 128 ميجابايت DRAM، بالطراز A20B-3300-0475 كقطعة احتياطية مهمة. تتوفر البطاقة على الفور في حالة فشل وحدة وحدة المعالجة المركزية - مما يقلل وقت الإصلاح إلى الإنتاج من أيام إلى ساعات.
س1: كيف يختلف A20B-3300-0475 عن A20B-3300-0471 (أيضًا 128 ميجا بايت DRAM)؟
كلاهما عبارة عن وحدات معالجة مركزية DRAM بسعة 128 ميجابايت، لكنهما يحملان تسميات مختلفة لنوع اللوحة: -0475 هو النوع A3؛ -0471 هو نوع i-B3 لأنظمة 15i/16i/18i/21i Model B. تشير هذه التسميات المختلفة إلى واجهات موصل مادية مختلفة تتوافق مع أجيال اللوحة الرئيسية المختلفة. وهي غير قابلة للتبديل — قم دائمًا بمطابقة نوع بطاقة وحدة المعالجة المركزية مع تسمية اللوحة الرئيسية لنظام CNC المحدد.
Q2: هل يتضمن A20B-3300-0475 أي برنامج نظام CNC؟
لا، يتم تخزين برنامج نظام CNC في وحدات FROM (Flash ROM) - لوحات توصيل منفصلة في نظام التحكم FANUC. يوفر الطراز A20B-3300-0475 قلب المعالجة وذاكرة العمل بسعة 128 ميجابايت فقط. عند تشغيل الطاقة، يقوم CNC بإعادة تحميل برامجه من الوحدات النمطية FROM إلى ذاكرة الوصول العشوائي الديناميكية (DRAM) لبطاقة وحدة المعالجة المركزية. لا يؤثر استبدال بطاقة وحدة المعالجة المركزية على محتوى FROM أو المعلمات المخزنة في SRAM.
س3: هل يمكن استخدام A20B-3300-0475 لترقية نظام كان يشغل سابقًا بطاقة وحدة المعالجة المركزية ذات سعة DRAM أقل؟
يعتمد هذا على ما إذا كانت فتحة بطاقة وحدة المعالجة المركزية باللوحة الرئيسية مصنفة لنوع اللوحة A3 وما إذا كان إصدار برنامج CNC يدعم ذاكرة عمل بسعة 128 ميجابايت. إن استخدام بطاقة ذات سعة أعلى في نظام كان يعمل سابقًا بذاكرة DRAM أقل لا يعد ضارًا إذا تم تأكيد التوافق المادي. ومع ذلك، يجب أن يكون برنامج النظام قادرًا على معالجة الحجم الكامل البالغ 128 ميجابايت - تحقق من وثائق الأجهزة والبرامج الخاصة بـ CNC قبل تركيبه كترقية بدلاً من استبداله بالمثل.
س 4: ما هو الإجراء الصحيح بعد تركيب A20B-3300-0475؟
بعد تثبيت بطاقة وحدة المعالجة المركزية، قم بتشغيل CNC ولاحظ تسلسل التمهيد. يجب أن يكمل النظام عملية التهيئة، ويحمل برنامجه من FROM، ويقرأ معلماته من SRAM. التأكد من أن جميع المحاور ووظائف PMC وخيارات الاتصال تعمل بشكل صحيح. إذا كانت معلمات المحتوى أو SRAM مفقودة، فقم بالاستعادة من النسخة الاحتياطية. قم بتوثيق عملية الاستبدال في سجل صيانة الجهاز.
س5: هل توجد متغيرات أخرى لوحدة المعالجة المركزية A3 إلى جانب A20B-3300-0475 في سلسلة A20B-3300؟
نعم. ضمن سلسلة A20B-3300، تحمل وحدات وحدة المعالجة المركزية المتعددة تصنيف النوع A3 بسعات DRAM مختلفة. -0475 هو الإصدار 128 ميجابايت. قد تحمل متغيرات A3 الأخرى أحجامًا مختلفة من ذاكرة الوصول العشوائي (DRAM). تأكد دائمًا من نوع اللوحة (A3) وسعة DRAM من ملصق الوحدة المثبتة قبل الطلب - ومطابقة كليهما تضمن أن الاستبدال يلبي المواصفات الكاملة للوحدة الأصلية.
