| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0476 |

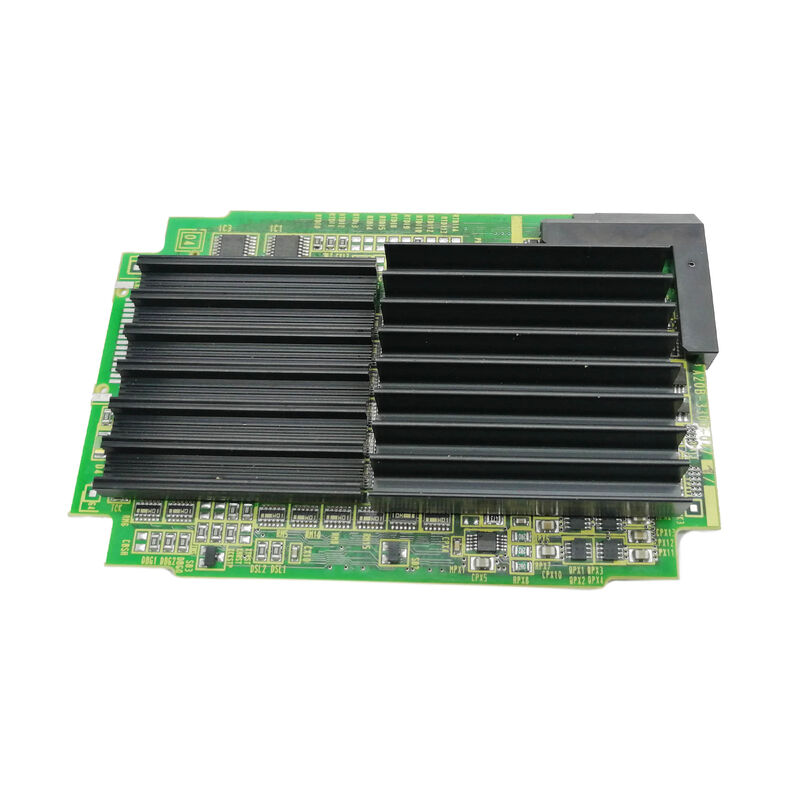

A20B-3300-0476 عبارة عن وحدة وحدة المعالجة المركزية في مجموعة A20B-3300-047x - وهي عائلة توفر بطاقات معالج عالية الأداء لأنظمة التحكم FANUC CNC. تعيين "A5" وذاكرة DRAM سعة 64 ميجابايت يضعان هذه الوحدة كمتغير سعة محدد ضمن جيل 047x:
| سبورة | تعيين | ذاكرة | ملحوظات |
|---|---|---|---|
| A20B-3300-0471 | ب3 | 128 ميجابايت | سلسلة 16i-B/18i-B/21i-B |
| A20B-3300-0474 | — | — | عائلة 047x |
| A20B-3300-0475 | أ3 | 128 ميجابايت | منصات محددة |
| A20B-3300-0476 | أ5 | 64 ميجابايت | التحكم باستخدام الحاسب الآلي |
| A20B-3300-0479 | د3 | 128 ميجابايت | التصنيع باستخدام الحاسب الآلي الصناعية |
يقع الطراز A5 بسعة 64 ميجابايت بين وحدات الذاكرة العالية من جيل Pentium MMX التي تبلغ 16 إلى 32 ميجابايت و128 ميجابايت - مما يوفر سعة ذاكرة كبيرة لتطبيقات CNC المتقدمة دون تخصيص 128 ميجابايت الكامل لمتغيرات B3 أو A3.
| المعلمة | قيمة |
|---|---|
| تعيين وحدة المعالجة المركزية | أ5 |
| ذاكرة | ذاكرة الوصول العشوائي 64 ميجابايت |
| يكتب | وحدة المعالجة المركزية الإضافية |
| مسلسل | A20B-3300 |
| عائلة | 047x (نطاق وحدة الذاكرة العالية) |
توفر وحدة A5 التي تبلغ سعتها 64 ميجابايت مساحة رأسية ذات مغزى عبر جيل Pentium MMX بسعة 16-32 ميجابايت مع البقاء في مستوى سعة محدد أقل من الوحدات التي تبلغ سعتها 128 ميجابايت. بحجم 64 ميجابايت، يحتوي CNC على:
دعم خيار البرنامج:يمكن أن توجد المزيد من خيارات البرامج المثبتة في الذاكرة العاملة في وقت واحد دون قيود. تعمل خيارات التنسيق متعدد المحاور والنظرة المتقدمة والضبط المؤازر وعرض الرسوميات مع تخصيص مريح للذاكرة.
سعة المخزن المؤقت للتطلع إلى الأمام:تعمل أوضاع تحديد الخطوط عالية السرعة من FANUC على كتل G-code للقراءة المسبقة والمعالجة المسبقة قبل موضع القطع الحالي. توفر الذاكرة العاملة سعة 64 ميجابايت مساحة للنظر إلى الأمام بشكل أعمق مما تدعمه الطبقة 16-32 ميجابايت، مما يتيح ملفات تعريف سرعة أكثر سلاسة على المسارات المحددة المعقدة.
استقرار النظام:مع وجود ذاكرة عمل كافية، لا يحتاج مدير الذاكرة في CNC أبدًا إلى تبادل البيانات من ذاكرة الوصول العشوائي الديناميكية (DRAM) أثناء دورة التشغيل الآلي. يؤدي ضغط الذاكرة إلى انقطاعات في المعالجة تظهر على شكل مخالفات قصيرة في معدل التغذية أو تردد في العرض - 64 ميجابايت تقضي على هذا الخطر بالنسبة لتكوينات CNC النموذجية.
دعم وظيفة الكمبيوتر:إذا كانت منصة CNC تدعم وظيفة الكمبيوتر المضمنة، فإن 64 ميجابايت تستوعب وقت تشغيل وظيفة الكمبيوتر جنبًا إلى جنب مع نواة CNC دون قيود الذاكرة لتطبيقات وظائف الكمبيوتر القياسية.
ترقية وحدة المعالجة المركزية:تمت ترقية نظام FANUC CNC الذي يشغل وحدة Pentium MMX الأقدم بسعة 16-32 ميجابايت إلى الوحدة A20B-3300-0476 A5. توفر ذاكرة الوصول العشوائي الديناميكية (DRAM) بسعة 64 ميجابايت مساحة رأس محسنة بشكل كبير لخيارات البرامج الإضافية.
استبدال خطأ وحدة المعالجة المركزية:يقوم FANUC CNC بتطوير أخطاء على مستوى وحدة المعالجة المركزية تعزى إلى وحدة A5. بعد التأكد من التعيين الصحيح من ملصق الوحدة المثبتة، يتم استبدال A20B-3300-0476. تتم استعادة معالجة CNC.
س1: ما هي التسمية "A5" في A20B-3300-0476؟
يحدد "A5" النظام الأساسي لمعالج وحدة المعالجة المركزية ونوع الجيل. في سلسلة A20B-3300، تشير كل تسميات مثل A3 وA5 وB3 وD3 إلى بنية معالج محددة وتوافق اللوحة الرئيسية. تأكد من تعيين الوحدة المثبتة من الملصق الخاص بها قبل الطلب - قد يؤدي تركيب تعيين غير متوافق إلى حدوث مشكلات في التوافق مع اللوحة الرئيسية للمضيف.
س2: هل A20B-3300-0476 (A5، 64 ميجابايت) بديل صالح لـ A20B-3300-0475 (A3، 128 ميجابايت)؟
كلاهما يحمل البادئة "A"، مما يشير إلى أنه قد يكونا متغيرين داخل نفس نوع النظام الأساسي. ومع ذلك، تشير سعة الذاكرة المختلفة (64 ميجابايت مقابل 128 ميجابايت) ورقم اللاحقة (A5 مقابل A3) إلى مواصفات وحدة مميزة. يعتمد ما إذا كان A5 متوافقًا في فتحة مصممة لـ A3 على مواصفات واجهة ذاكرة اللوحة الرئيسية - تأكد من وثائق أجهزة FANUC المعمول بها قبل الاستبدال.
س 3: هل يؤثر استبدال A20B-3300-0476 على معلمات أو برامج CNC؟
لا. توجد معلمات وبرامج CNC في وحدات SRAM وFROM منفصلة عن وحدة وحدة المعالجة المركزية. لا يؤثر استبدال A20B-3300-0476 على أي بيانات مخزنة. بعد تركيب البديل، يقوم CNC بالتمهيد من FROM ويقرأ المعلمات من SRAM.
س4: لماذا تحتوي الوحدة النمطية A5 على 64 ميجابايت بينما تحتوي الوحدة B3 (0471) وA3 (0475) على 128 ميجابايت؟
تحتوي منصات CNC المختلفة وتكوينات النظام على متطلبات ذاكرة مختلفة. لا تحتاج كل منصة FANUC CNC إلى 128 ميجابايت - بالنسبة للأنظمة الأساسية التي يفي فيها 64 ميجابايت تمامًا ببصمة البرنامج وكثافة الخيارات، فإن وحدة A5 بحجم 64 ميجابايت هي المواصفات الصحيحة والمدعومة. تخدم الوحدات التي تبلغ سعتها 128 ميجابايت الأنظمة الأساسية ذات التعقيد الأكبر لخيارات البرامج.
