| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0478 |

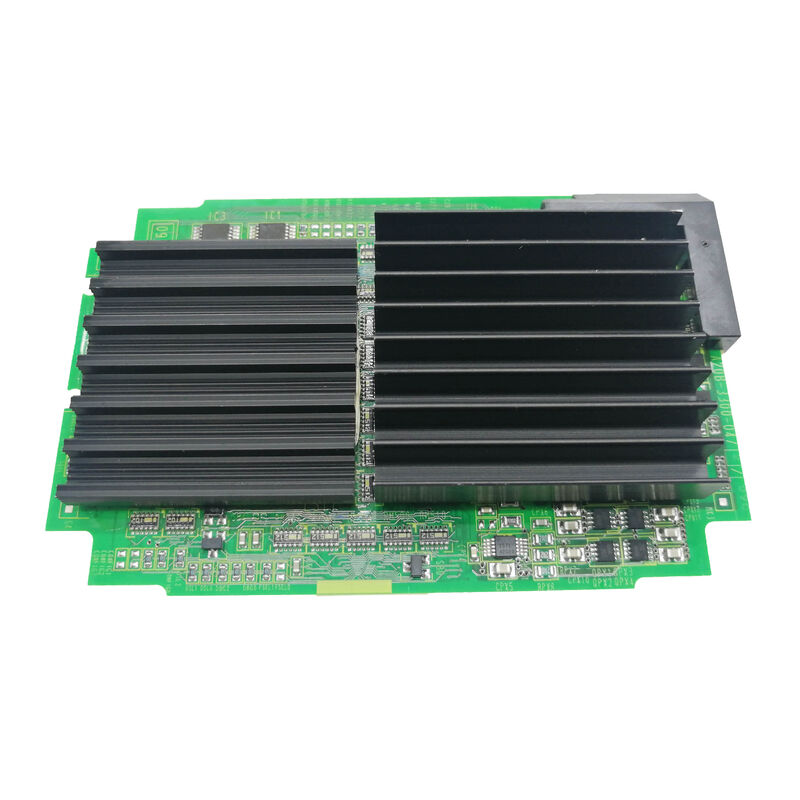

تعد السلسلة 30i/31i/32i منصة CNC ذات القدرة الأعلى من FANUC - وهي مصممة للآلات ذات متطلبات عدد المحاور الأكثر تطلبًا. A20B-3300-0478 عبارة عن وحدة إضافية مؤازرة تعمل على توسيع سعة محور مؤازرة FSSB لنظام FS30i بما يتجاوز ما توفره اللوحة الرئيسية الأساسية وحدها.
تنشأ الحاجة إلى هذه الوحدة الإضافية من ملف تعريف تطبيق 30i/31i/32i. يمكن لسلسلة FANUC 30i CNC نظريًا إدارة ما يصل إلى 32 محورًا مؤازرًا عبر مسارات متعددة. تخدم قنوات FSSB الأساسية الموجودة على اللوحة الرئيسية عددًا محددًا من المحاور. بالنسبة للتكوينات التي تتجاوز هذه السعة الأساسية - أنظمة المعالجة متعددة المسارات، وتطبيقات الروبوت التي تحتوي على العديد من المفاصل، وأدوات الآلة المركبة المعقدة - يوفر الطراز A20B-3300-0478 قنوات FSSB إضافية.
| المعلمة | قيمة |
|---|---|
| متناسق | 30i، 31i، 32i (FS30i) وR-30i |
| واجهة | FSSB |
| يكتب | وحدة الوظائف الإضافية المؤازرة |
| تثبيت | المكونات في لوحة وحدة المعالجة المركزية الرئيسية |
| مسلسل | A20B-3300 |
R-30i هو جهاز التحكم الآلي الخاص بـ FANUC لـ Arc Mate وLR-Mate والعديد من عائلات الروبوتات الصناعية الأخرى من FANUC. إن حقيقة أن A20B-3300-0478 يخدم كلاً من 30i CNC ووحدة التحكم الروبوتية R-30i تعكس بنية الأجهزة المشتركة لمنصات FANUC الرئيسية.
يستخدم كل من FS30i CNC والروبوت R-30i نفس بنية FSSB للتحكم في المحور المؤازر:
يمكن لوحدة A20B-3300-0478 واحدة أن تخدم أيًا من التطبيقين - مما يوفر توسيع محور FSSB لمركز تصنيع 30i أو روبوت صناعي FANUC باستخدام وحدة التحكم R-30i.
30i نظام التصنيع باستخدام الحاسب الآلي ذو عدد المحاور العالية:تتحكم سلسلة FANUC 30i CNC في مركز تصنيع مركب مكون من 9 محاور - محاور أكثر مما يمكن أن تخدمه قنوات FSSB للوحة الرئيسية. يوفر A20B-3300-0478 قنوات FSSB الإضافية اللازمة لعدد المحاور الممتد.
خطأ في وحدة سيرفو الروبوت R-30i:يقوم الروبوت الصناعي FANUC الذي يتم التحكم فيه بواسطة R-30i بتطوير أخطاء اتصال FSSB على واحد أو أكثر من محاور المفاصل. تم تحديد الوحدة الإضافية المؤازرة A20B-3300-0478 على أنها الخطأ. يؤدي الاستبدال إلى استعادة اتصال FSSB الكامل لجميع محركات الأقراص المشتركة.
س1: كيف يتصل A20B-3300-0478 فعليًا باللوحة الرئيسية 30i؟
A20B-3300-0478 عبارة عن وحدة إضافية يتم تثبيتها أفقيًا على لوحة وحدة المعالجة المركزية الرئيسية 30i/R-30i - على غرار كيفية توصيل بطاقة الخيارات باللوحة الرئيسية. إنه يرسم إشارات الطاقة والتحكم الخاصة به من خلال الموصل من اللوحة إلى اللوحة ويوفر موصلات الألياف الضوئية FSSB الخاصة به لاتصالات سلسلة محرك المؤازرة.
Q2: ما هي محركات الأقراص المؤازرة التي تتصل بـ A20B-3300-0478؟
يوفر A20B-3300-0478 مخرجات ألياف ضوئية FSSB تتصل بوحدات محرك سيرفو FANUC Alpha-i (سلسلة A06B-6114 αis، وسلسلة A06B-6096 Alpha SVM، وما إلى ذلك) في طوبولوجيا السلسلة التعاقبية. يمكن لكل قناة FSSB من الوحدة الإضافية خدمة محركات أقراص متعددة متصلة على التوالي.
س 3: هل يتطلب استبدال A20B-3300-0478 تغييرات في معلمات المؤازرة؟
لا، جميع المعلمات المؤازرة للمحاور التي تخدمها هذه الوحدة الإضافية موجودة في ذاكرة الوصول العشوائي (SRAM) الرئيسية لوحدة التحكم CNC أو الروبوت. بعد تركيب البديل، يقوم النظام بإعادة تأسيس اتصال FSSB مع جميع محركات الأقراص المتصلة ويطبق المعلمات الموجودة تلقائيًا.
س 4: هل A20B-3300-0478 قابل للتبديل بين تطبيقات CNC (30i) والروبوت (R-30i)؟
تم تأكيد وحدة الأجهزة لكل من وحدات التحكم الروبوتية 30i/31i/32i CNC وR-30i. ومع ذلك، قد يختلف التكوين المحدد (عدد قنوات FSSB، وإعدادات البرامج) بين تطبيقات CNC وتطبيقات الروبوت. تأكد من دليل الصيانة المعمول به من أن نفس متغير الوحدة صحيح لكلا التطبيقين قبل الاستبدال المتبادل.
س5: ما الفرق بين A20B-3300-0478 وبطاقات المحور (A20B-3300-063x)؟
تعد بطاقات المحور A20B-3300-063x (0635/0638) وحدات التحكم في المحور الأساسي لمنصات FANUC CNC ذات النهاية المنخفضة (0i-D وما يتصل بها). A20B-3300-0478 عبارة عن وحدة توسيع إضافية مؤازرة خصيصًا لمنصات FS30i وR-30i - التي تحتوي بالفعل على قنوات FSSB أساسية على اللوحة الرئيسية وتتطلب هذه الوظيفة الإضافية لعدد المحاور الموسعة. أنها تخدم مستويات مختلفة من منصة CNC.
