| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0551 |

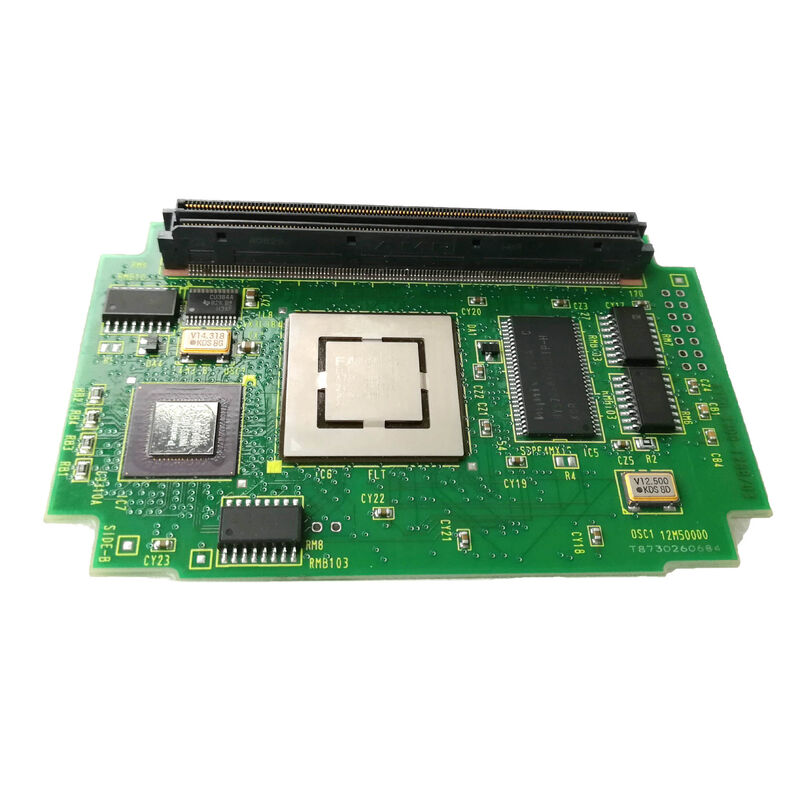

A20B-3300-0551 ليست وحدة وحدة المعالجة المركزية للأغراض العامة - إنها عبارة عن وحدة معالجة مركزيةوحدة واجهة المستخدم الرسوميةمخصص لعرض وظائف المعالجة والواجهة الرسومية. في حين أن وحدة المعالجة المركزية الرئيسية لـ CNC تتعامل مع استيفاء البرنامج والتحكم في المحور وتنسيق النظام، فإن وحدة واجهة المستخدم الرسومية تتحمل مسؤولية الواجهة المرئية للمشغل.
يوفر هذا الفصل الوظيفي فائدة معمارية بالغة الأهمية: حيث تظل تجربة عرض المشغل سلسة وسريعة الاستجابة حتى عندما تكون وحدة المعالجة المركزية الرئيسية CNC محملة بشكل كبير بحسابات معقدة متعددة المحاور. يتعامل كل معالج مع المجال الخاص به دون التنافس على وقت المعالجة.
| المعلمة | قيمة |
|---|---|
| نوع الوحدة | واجهة المستخدم الرسومية (واجهة المستخدم الرسومية) |
| ذاكرة | ذاكرة الوصول العشوائي 128 ميجابايت |
| عامل الشكل | وحدة المكونات الإضافية |
| مسلسل | A20B-3300 |
تحتوي سلسلة A20B-3300 على كل من وحدات وحدة المعالجة المركزية العامة (مثل وحدة A20B-3300-0293 486 ووحدة A20B-3300-0312 Pentium الموصوفة في هذه السلسلة) والوحدات الوظيفية المتخصصة مثل A20B-3300-0551.
العلاقة داخل تكوين CNC:
وحدة المعالجة المركزية الرئيسية:تنفيذ البرنامج، استيفاء الحركة، سلم PMC، الاتصالات المؤازرة، تنسيق النظام.
وحدة واجهة المستخدم الرسومية (A20B-3300-0551):عرض العرض، واجهة المشغل، ردود الفعل الرسومية، تطبيقات وظائف الكمبيوتر.
كلاهما متصل بنفس اللوحة الرئيسية ولكنهما يخدمان مجالات معالجة مستقلة. يمكن أن يؤدي وجود خطأ في وحدة واجهة المستخدم الرسومية إلى تعطيل شاشة عرض المشغل أثناء استمرار CNC في المعالجة - والعكس صحيح.
خطأ وحدة واجهة المستخدم الرسومية على CNC مع وظيفة الكمبيوتر:يتسبب جهاز FANUC CNC المزود بوظيفة الكمبيوتر في حدوث مشكلات في العرض - تصبح الواجهة الرسومية بطيئة، أو يفشل عرض مسار الأداة، أو تتعطل وظيفة الكمبيوتر. يستمر CNC في التصنيع بشكل طبيعي. تم تحديد وحدة واجهة المستخدم الرسومية A20B-3300-0551 على أنها الخطأ. يعمل الاستبدال على استعادة أداء وظيفة العرض والكمبيوتر.
تجديد العرض باستخدام الحاسب الآلي:لقد تدهورت جودة العرض الرسومية لنظام FANUC CNC على مدار سنوات من الخدمة. تم استبدال وحدة واجهة المستخدم الرسومية A20B-3300-0551 كجزء من تحديث نظام العرض.
Q1: ما هي أنظمة CNC التي تستخدم وحدة واجهة المستخدم الرسومية A20B-3300-0551؟
تشير سعة A20B-3300-0551 التي تبلغ 128 ميجابايت من ذاكرة الوصول العشوائي الديناميكية (DRAM) وتعيين "وحدة واجهة المستخدم الرسومية" (GUI Module) إلى تكوين عالي الأداء يركز على العرض - بما يتوافق مع أنظمة CNC من الجيل FANUC iB مع وظيفة الكمبيوتر الشخصي أو خيارات العرض عالية الدقة. قم بتأكيد نموذج CNC القابل للتطبيق من وثائق الأجهزة الخاصة باللوحة الرئيسية المضيفة.
Q2: هل يؤثر استبدال A20B-3300-0551 على معلمات CNC أو برامج الأجزاء؟
لا. توجد معلمات CNC وبرامج الأجزاء في وحدات الذاكرة SRAM وFROM الموجودة على اللوحة الرئيسية - وليس في وحدة واجهة المستخدم الرسومية. لا يؤثر استبدال A20B-3300-0551 على هذه القيم المخزنة. بعد تركيب الاستبدال، تتم استعادة وظائف الشاشة وواجهة المستخدم الرسومية. لم تتأثر قدرة التصنيع باستخدام الحاسب الآلي أبدًا بخطأ وحدة واجهة المستخدم الرسومية.
س3: ماذا يحدث إذا تعطلت وحدة واجهة المستخدم الرسومية A20B-3300-0551 أثناء تشغيل CNC لأحد البرامج؟
إذا تعطلت وحدة واجهة المستخدم الرسومية أثناء الإنتاج، فستستمر وظائف التصنيع باستخدام الحاسب الآلي - ولا تتأثر وحدة المعالجة المركزية الرئيسية ومحاور المؤازرة وPMC. قد تصبح شاشة المشغل معطلة أو غير منتظمة، مما يجعل من المستحيل مراقبة البرنامج أو التفاعل مع CNC من لوحة التشغيل. يجب إيقاف الجهاز بأمان في أقرب فرصة لاستبدال الوحدة المعيبة.
س4: هل مساحة 128 ميجابايت كافية لتطبيقات وظائف الكمبيوتر الحديثة؟
كانت ذاكرة الوصول العشوائي الديناميكية سعة 128 ميجابايت في A20B-3300-0551 سخية بالنسبة لوظيفة الكمبيوتر الشخصي لجيل FANUC iB. بالنسبة لتطبيقات الكمبيوتر المصممة والمؤهلة لهذا الجيل من CNC، توفر 128 ميجابايت ذاكرة كافية. لا يُنصح بتشغيل برامج كمبيوتر حديثة غير مؤهلة لجيل FANUC CNC هذا بغض النظر عن الذاكرة المتوفرة - استخدم فقط البرامج المؤهلة من FANUC والمؤهلة لمنشئ الآلة لوظيفة الكمبيوتر.
