| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0600 |
تمثل أجهزة تحكم FANUC Series 16i-B و 18i-B CNC تحكم الجيل B من أجهزة تحكم FANUC i-series CNC المتوسطة والعالية.هذه الأنظمة تعمل على مراكز التصنيع المعقدة (16i-B) ومراكز التدوير (18i-B)، والتحكم أكثر تقدما، والمزيد من خيارات CNC مطلوبة من المستوى الاقتصادي 0i-B يمكن أن تدعم.

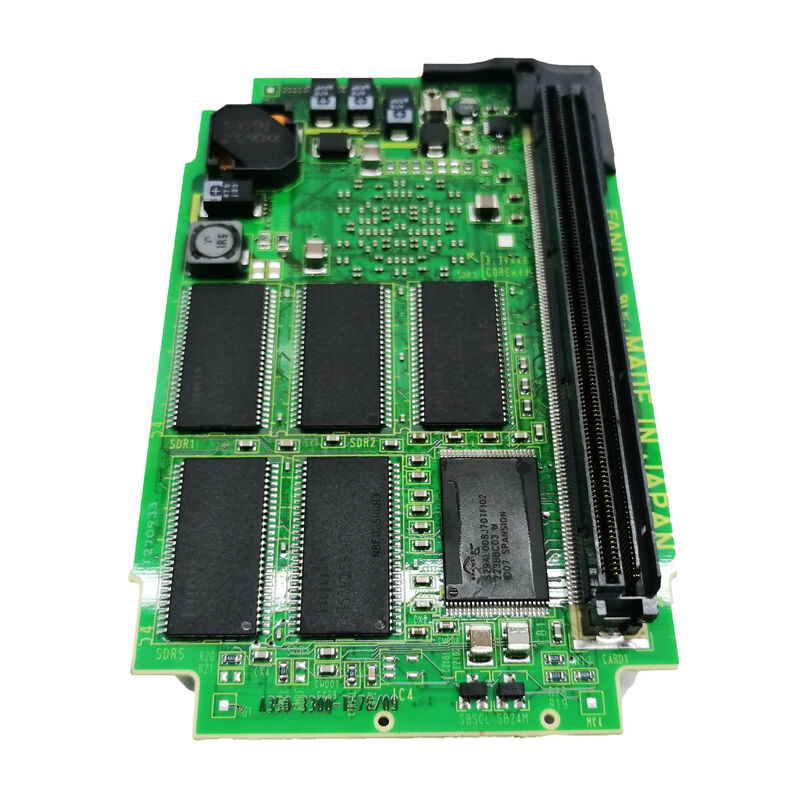

A20B-3300-0600 هي بطاقة معالج Pentium MMX لهذه أجهزة التحكم ′′ "الدماغ" لـ 16i-B/18i-B الذي يقوم بتنفيذ جميع برامج التحكم CNC من ذاكرة SDRAM العاملة التي تبلغ 16 ميغابايت.
| المعلم | القيمة |
|---|---|
| متوافق | سلسلة 16i-B (F16iB) ، سلسلة 18i-B (F18iB) |
| المعالج | إنتل بنتيم MMX |
| الذاكرة | ذاكرة الذاكرة الالكترونية الـ 16 ميجابايت |
| النوع | بطاقة وحدة المعالجة المركزية |
| السلسلة | A20B-3300 |
نطاق 060x هو عائلة وحدات وحدة المعالجة المركزية Pentium MMX لمنصات CNC الجيل i-B:
| مجلس الإدارة | منصة | المعالج | الذاكرة |
|---|---|---|---|
| A20B-3300-0600 | 16i-B، 18i-B | بنتيوم MMX | 16MB |
| A20B-3300-0602 | 21i-B | بنتيوم MMX | 16MB |
| A20B-3300-0603 | 21i-B | بنتيوم MMX | 32MB |
0600 هو المتغير المحدد 16i-B/18i-B مختلف عن 0602/0603 التي تخدم 21i-B. على الرغم من استخدام جميعها نفس معالج Pentium MMX ،اللوحات الثلاث تخدم مآخذ مختلفة للوحة الرئيسية CNC وليست قابلة للتبادل.
يحدد تسمية "CPU SDRAM 16MB" في وصف المنتج على وجه التحديد تكنولوجيا الذاكرة باسم SDRAM.تستخدم DRAM القياسية واجهة غير متزامنة ️ توقيت نقل البيانات مستقل عن ساعة المعالج، تتطلب حالات الانتظار بين الوصول إلى الذاكرة.
SDRAM يلغي هذه الحالات الانتظار من خلال مزامنة جميع عمليات الذاكرة إلى ساعة النظام. عندما يطلب CNC البيانات من SDRAM،يتطلب الوصول الأول بضعة دورات ساعة ولكن الوصولات اللاحقة في نفس الصف تصل إلى أقصى عرض نطاق النطاق الترددي للحافلة دون حالات انتظار إضافية. لبرمجيات CNC التي تصل إلى الذاكرة في أنماط تسلسليةالمسح على سلم PMC وضع انفجار SDRAM يوفر ميزة أداء ثابتة.
خطأ في وحدة المعالجة المركزية 16i-B:مركز تصنيع FANUC 16i-B يطور إخفاقات على مستوى وحدة المعالجة المركزية (CPU) فشل CNC في بدء أو يولد إنذارات متعلقة بجهاز المعالجة المركزية (CPU). تم تحديد A20B-3300-0600 على أنه الخطأ.استبدال يعيد المعالج و ذاكرة العمل 16MB.
تحديث معالج مركز الدوران 18i-B:يتم ترقية مركز التحول من سلسلة 18i-B من وحدة Pentium القياسية إلى وحدة A20B-3300-0600 Pentium MMX.تحسين أداء ذاكرة التخزين المؤقت و SDRAM يقلل من وقت معالجة الكتل لبرامج التحويل متعددة المحاور المعقدة.
س1: ما هو الفرق بين A20B-3300-0311 (Pentium القياسي) و A20B-3300-0600 (Pentium MMX) لـ 16i-B/18i-B؟
A20B-3300-0311 يستخدم المعالج القياسي Intel Pentium. A20B-3300-0600 يستخدم معالج Intel Pentium MMX مع مكافأة L1 مزدوجة ، ذاكرة SDRAM (ضد DRAM) ، تحسين توقع الفرع ،ومجموعة تعليمات MMXيقدم Pentium MMX أداءً أفضل على أحمال عمل كثيفة التخزين المؤقت مثل معالجة CNC Look-ahead وتنفيذ PMC. كلاهما يخدم سلسلة 16i-B/18i-B.
السؤال 2: هل يمكن أن يستبدل A20B-3300-0600 A20B-3300-0602 (21i-B Pentium MMX module) ؟
كلا، على الرغم من أن كليهما يستخدمون Pentium MMX مع 16MB DRAM، A20B-3300-0600 هو لـ 16i-B/18i-B و A20B-3300-0602 هو لـ 21i-B.تكوينات مصارف اللوحة الرئيسية الخاصة بالمنصة وتعيينات الإشارة تجعلها غير قابلة للتبادل.
السؤال 3: هل يؤثر استبدال A20B-3300-0600 على معايير CNC أو البرامج؟
لا. تعيش معايير وبرامج CNC في وحدات SRAM و FROM. استبدال بطاقة وحدة المعالجة المركزية لا يؤثر على البيانات المخزنة. بعد تركيب استبدالCNC الأحذية من FROM ويقرأ المعلمات من SRAM.
السؤال 4: هل يحتوي A20B-3300-0600 أيضًا على FROM و SRAM ، أم أنها منفصلة؟
A20B-3300-0600 يحتوي على المعالج و 16MB ذاكرة عمل SDRAM. FROM (non-volatile system software storage) and SRAM (battery-backed parameters/programme storage) reside in separate memory modules that plug into positions on or near the main board — not integrated on the CPU cardتم تأكيد هيكل الذاكرة الوحدوي هذا من قبل CNC-Shopping لمنصة 16i-B/18i-B.
