| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0603 |

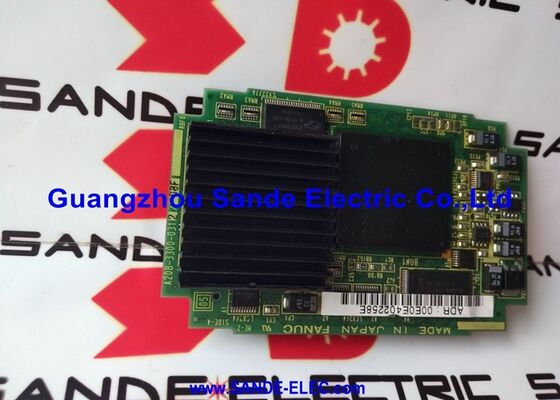

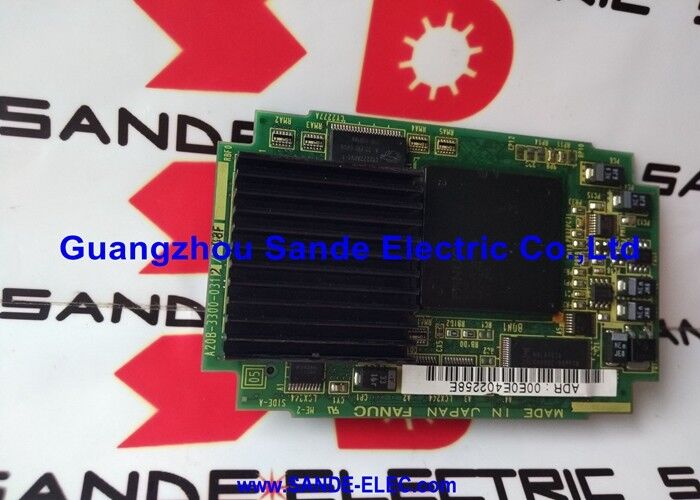

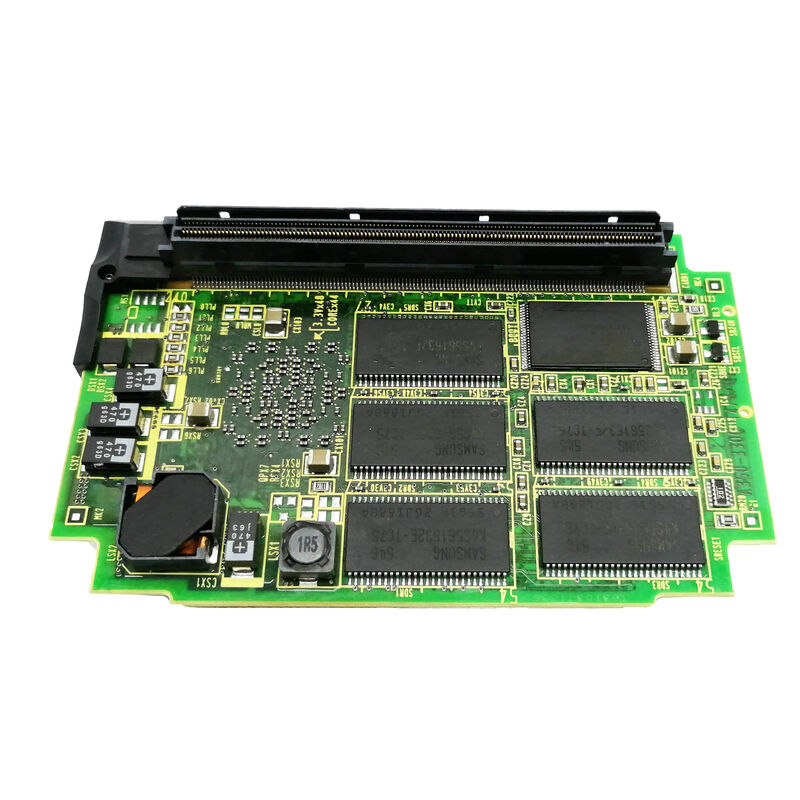

A20B-3300-0603 هو متغير DRAM 32MB من عائلة وحدات وحدة المعالجة المركزية Pentium MMX من السلسلة 21i-B ، مما يضاعف الذاكرة العاملة المتاحة للمعالج مقارنة بـ 16MB A20B-3300-0602.
في بنية FANUC 21i-B CNC ، تعتبر ذاكرة DRAM ذاكرة عمل ، وهي المساحة التي يقوم فيها المعالج بتنفيذ جميع التعليمات البرمجية النشطة وتخزين جميع بيانات وقت التشغيل.الفرق بين 16MB و 32MB مهم في ظروف محددة:
كثافة خيارات البرمجيات:يضيف كل خيار برمجيات FANUC CNC رمزًا قابلًا للتنفيذ إلى بصمة DRAM. نظام 21i-B مع العديد من الخيارات المثبتةتنسيق متعدد المسارات، أدوات ضبط الخدمة يضع طلبًا أكبر على البرمجيات على ذاكرة العمل. 32MB يوفر مساحة راحة للرأس للتكوينات المختارة بالكامل.
خزنة البحث عن البرنامج:في أوضاع التصنيع عالية السرعة عالية الدقة ، يقوم بوفر النظر إلى الأمام في CNC بمعالجة العديد من كتلة G-code قبل وضعية القطع الحالية. يتطلب النظر إلى الأمام أكبر المزيد من DRAM.المطبوعات والقوالب، أو تطبيقات تحديد الشكل الدقيق حيث يتم دفع نظرة 21i-B إلى حدودها ، تقلل DRAM الإضافية من خطر قيود العازل.
بيانات واجهة المستخدم والعرض:يحتوي العرض الرسومي لـ 21i-B على تعريف مسار الأداة وعرض البرامج وشاشات التشخيص وتخزين بيانات العرض النشطة في DRAM. تتطلب حالات العرض الأكثر تعقيدًا ذاكرة عمل أكبر.
| المعلم | القيمة |
|---|---|
| المعالج | إنتل بنتيم MMX |
| الذاكرة | 32 ميجابايت من الـ DRAM |
| متوافق | السلسلة 21i-B |
| السلسلة | A20B-3300 |
| نوع الوحدة | بطاقة وحدة المعالجة المركزية |
توفر عائلة 060x لـ 21i-B خيارين من DRAM:
| مجلس الإدارة | المعالج | الذاكرة | الأفضل ل |
|---|---|---|---|
| A20B-3300-0602 | بنتيوم MMX | 16MB | التكوينات القياسية 21i-B |
| A20B-3300-0603 | بنتيوم MMX | 32MB | اختياري للغاية، سريع، معقدة 21i-B |
أداء المعالج متطابق - كلاهما يستخدمون Pentium MMX بنفس خصائص التخزين المؤقت والساعة. الفرق يكمن فقط في ذاكرة العمل المتاحة.
عندما يكون للنظام المثبت 21i-B خيارات برمجيات واسعة النطاق، وتشغيل البرامج مع متطلبات كبيرة النظر إلى الأمام، أو تستخدم للتخطيط الدقيق التي الضرائب الموارد الحاسوبية CNC،A20B-3300-0603 هي الوحدة المفضلة.
استبدال 21i-B اختياري للغاية:مركز معالجة 5 محاور من سلسلة 21i-B مع خيارات برمجية متعددة AICC (AI Contour Control) ، ضبط الخدمة ،تنسيق متعدد المحاور يستخدم A20B-3300-0603 كوحدة وحدة المعالجة المركزية لتوفير ذاكرة عمل كافية لمجموعة الخيارات الكاملة.
ترقية وحدة المعالجة المركزية من 16MB:يتم ترقية جهاز 21i-B CNC مع A20B-3300-0602 (16MB) إلى A20B-3300-0603 (32MB) عندما يتم تثبيت خيارات برمجية إضافية تدفع طلب النظام على ذاكرة DRAM فوق مساحة الرأس البالغة 16MB.
س1: ماذا يحدث إذا تم تشغيل 21i-B المختارة بشكل كبير مع 16MB فقط (A20B-3300-0602) عندما تكون هناك حاجة إلى 32MB؟
إذا كانت خيارات البرمجيات النشطة تتطلب أكثر من DRAM التي توفرها وحدة 16MB ، فقد لا يتم إطلاق CNC بالكامل ، أو تولد إنذارات متعلقة بالذاكرة ، أو ترفض تحميل وظائف خيار معينة.يحدد دليل الأجهزة FANUC 21i-B الحد الأدنى لمتطلبات الذاكرة لكل مجموعة من خيارات البرمجياتتأكيد متطلبات الذاكرة من قائمة خيارات النظام
السؤال 2: هل A20B-3300-0603 متوافق مع التطورات السابقة كبديل لـ A20B-3300-0602?
في معظم الحالات ، نعم. 32 ميجابايت إضافية في 0603 هي إضافية بحتة المعالج لا يزال متطابقًا ، والذاكرة الأكبر لا تسبب مشاكل التوافق مع الأنظمة المصممة لـ 16 ميجابايت.وحدة 32 ميجا بايت عادة ما تكون بديلاً للوحدة 16 ميجا بايت دون الحاجة إلى أي تغييرات في التكوين.
س3: ما هو الحد الأقصى للذاكرة DRAM المتاحة لمنصة 21i-B؟
عائلة A20B-3300-060x تصل إلى 32MB (A20B-3300-0603) لجيل Pentium MMX من وحدات 21i-B. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.
السؤال 4: هل يؤثر استبدال A20B-3300-0603 على بيانات CNC المخزنة؟
لا. تقع معايير وبرامج CNC في وحدات SRAM و FROM منفصلة عن وحدة وحدة المعالجة المركزية. لا يؤثر استبدال A20B-3300-0603 على هذه القيم المخزنة. بعد تركيب البديل ،CNC الأحذية من FROM ويقرأ جميع المعلمات من SRAM سليمة.
السؤال 5: هل يمكن لـ A20B-3300-0603 أن يكون بديلاً عن العيب وتحديثاً للذاكرة في عملية واحدة؟
أجل، إذا فشلت وحدة المعالجة المركزية الحاليةاستبدال A20B-3300-0602 الفاشل (16MB) بـ A20B-3300-0603 (32MB) يحل في نفس الوقت خطأ الأجهزة ويحسن ذاكرة DRAM المتاحةتأكد من أن إصدار البرنامج المثبت يدعم 32MB قبل إجراء هذا الترقية.
