| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0635 |

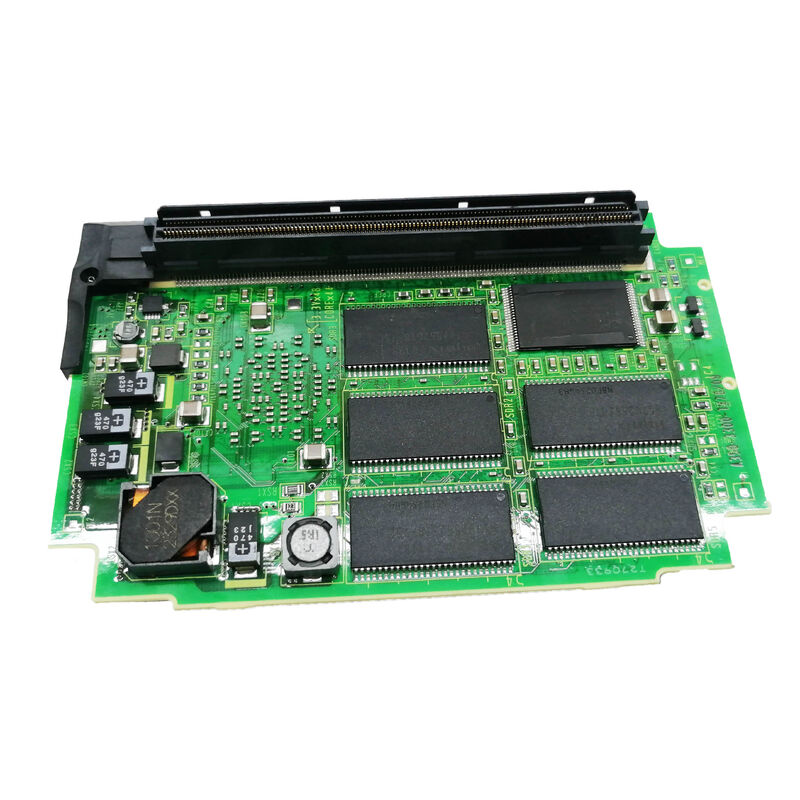

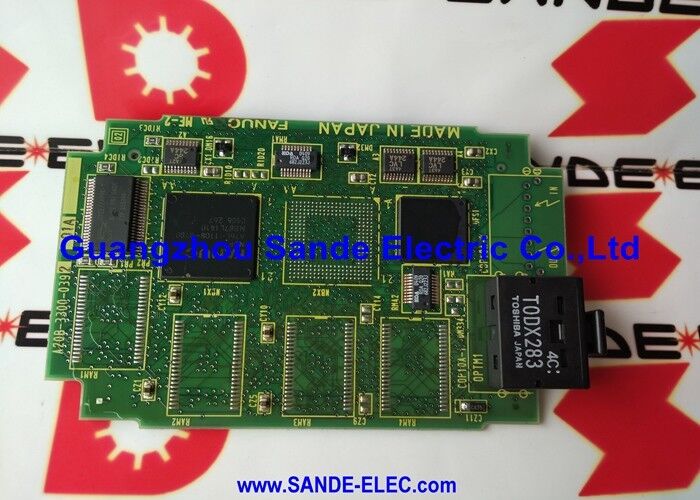

"بطاقة المحور" في بنية FANUC CNC هي وحدة إضافية مخصصة توفر واجهة المحور المؤازر بين لوحة وحدة المعالجة المركزية الرئيسية لـ CNC ومكبرات صوت محرك المؤازرة. إنها ليست وحدة المعالجة المركزية الرئيسية، ولا وحدة الذاكرة - إنها بطاقة المعالج المتخصصة المسؤولة بشكل خاص عن الاتصال والتحكم في محور المؤازرة.
تؤدي A20B-3300-0635 (Axis Card A1) هذه الوظائف الأساسية:
سيد الاتصالات FSSB:يقوم بإنشاء إشارات FSSB (الناقل التسلسلي المؤازر للألياف الضوئية) من الألياف الضوئية التي تتحكم في مضخمات محرك المؤازرة. في كل دورة استيفاء، تنقل هذه البطاقة أمر الموضع إلى كل محرك محور وتستقبل تعليقات المشفر - وهي الدورة التي تغلق حلقة الموضع لكل محور يتم التحكم فيه.
معالجة الإحداثيات المؤازرة:يجب حساب أمر الموضع لكل محور بالنسبة إلى الموضع الحالي للمؤازرة، ضمن نظام الإحداثيات الخاص بـ CNC. تتعامل بطاقة المحور مع العمليات الحسابية التي تترجم نتيجة الاستيفاء الخاصة بـ CNC إلى أمر محرك الأقراص لكل محور.
واجهة التحكم الرقمية الحالية:لا يتضمن تدفق بيانات FSSB من بطاقة المحور أوامر الموضع فحسب، بل يتضمن أيضًا بيانات المعلمات الخاصة بحلقات التحكم الحالية لمحرك الأقراص المؤازرة - قيم الكسب، وإعدادات وضع HRV2/HRV3، وعتبات الحماية التي تحدد السلوك الديناميكي لمحرك الأقراص.
| المعلمة | قيمة |
|---|---|
| يكتب | بطاقة المحور A1 |
| مسلسل | A20B-3300 |
| واجهة | FSSB (حافلة مؤازرة الألياف الضوئية) |
| طلب | التحكم في محور سيرفو CNC |
| عائلة | نطاق بطاقة المحور A20B-3300-063x |
النطاق A20B-3300-063x عبارة عن عائلة وحدات بطاقة المحور المحددة، مع تسميات أنواع متعددة:
| سبورة | يكتب | منصة |
|---|---|---|
| A20B-3300-0635 | أ1 | FANUC CNC (التكوين الأساسي) |
| A20B-3300-0638 | أ2 | السلسلة 0i-D (0i-TD، 0i-MD) |
| A20B-3300-0637 | أ3 | سلسلة 0i وسلسلة 30i |
تمثل تسميات النوع "A1، A2، A3" مستويات قدرة مختلفة أو تكوينات خاصة بالمنصة ضمن عائلة Axis Card هذه. A1 (0635) هو النوع الأساسي — التكوين القياسي الذي يخدم متطلبات التحكم في المحور المؤازر الأساسي.
خطأ بطاقة المحور على FANUC CNC:يقوم FANUC CNC بتطوير إنذارات اتصالات FSSB على محاور محددة. تم تحديد بطاقة المحور A1 (A20B-3300-0635) على أنها الخطأ. يستعيد الاستبدال الاتصال المؤازر FSSB.
صيانة وحدة التحكم في محور CNC:تم استبدال بطاقة المحور الخاصة بنظام FANUC CNC الذي يخضع لصيانة الإلكترونيات. تم تأكيد النوع A20B-3300-0635 A1 من ملصق البطاقة المثبتة.
س1: ما الفرق بين بطاقة المحور A1 (A20B-3300-0635) وبطاقة المحور A2 (A20B-3300-0638)؟
النوع A1 هو التكوين الأساسي لعائلة بطاقة المحور 063x. تم تأكيد النوع A2 (A20B-3300-0638) لتطبيقات السلسلة 0i-D (0i-TD/0i-MD) مع ما يصل إلى 4 محاور، وتحكم مؤازر HRV3/HRV2. يخدم النوع A1 تكوينًا مختلفًا للنظام الأساسي ضمن نفس بنية بطاقة المحور.
Q2: كم عدد محاور المؤازرة التي يدعمها A20B-3300-0635؟
يعتمد عدد المحاور الذي يدعمه A20B-3300-0635 على تكوين قناة FSSB المحددة. تأكد من عدد المحاور من دليل أجهزة FANUC CNC المطبق للنظام المحدد الذي تم تثبيت A20B-3300-0635 عليه.
س3: هل يتطلب استبدال A20B-3300-0635 إعادة إدخال معلمة المؤازرة؟
لا. توجد معلمات المؤازرة في الذاكرة الرئيسية لـ CNC - وليس في بطاقة المحور. بعد تركيب بديل A20B-3300-0635، يقوم CNC بإعادة تحميل المعلمات الموجودة وإعادة تأسيس اتصال FSSB مع جميع محركات الأقراص المؤازرة. تحقق من استجابة المؤازرة الطبيعية قبل العودة إلى الإنتاج.
Q4: هل A20B-3300-0635 متوافق مع التحكم المؤازر HRV3؟
تأكد من دليل صيانة FANUC المعمول به ما إذا كانت بطاقة المحور من النوع A1 تدعم HRV3. تم تأكيد النوع A2 (0638) لـ HRV3/HRV2. يعتمد ما إذا كان النوع A1 يشتمل على قدرة HRV3 على مواصفات الأجهزة المحددة الخاصة به.
س 5: كيف يمكنني التأكد من أن A20B-3300-0635 هي بطاقة المحور الصحيحة لجهاز CNC الخاص بي؟
اقرأ رقم الجزء من ملصق البطاقة المثبتة. إذا كان يقرأ A20B-3300-0635، فهذا هو البديل المؤكد. مرجع ترافقي مع جدول قطع الغيار في دليل صيانة FANUC CNC المطبق.
