| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3300-0653 |

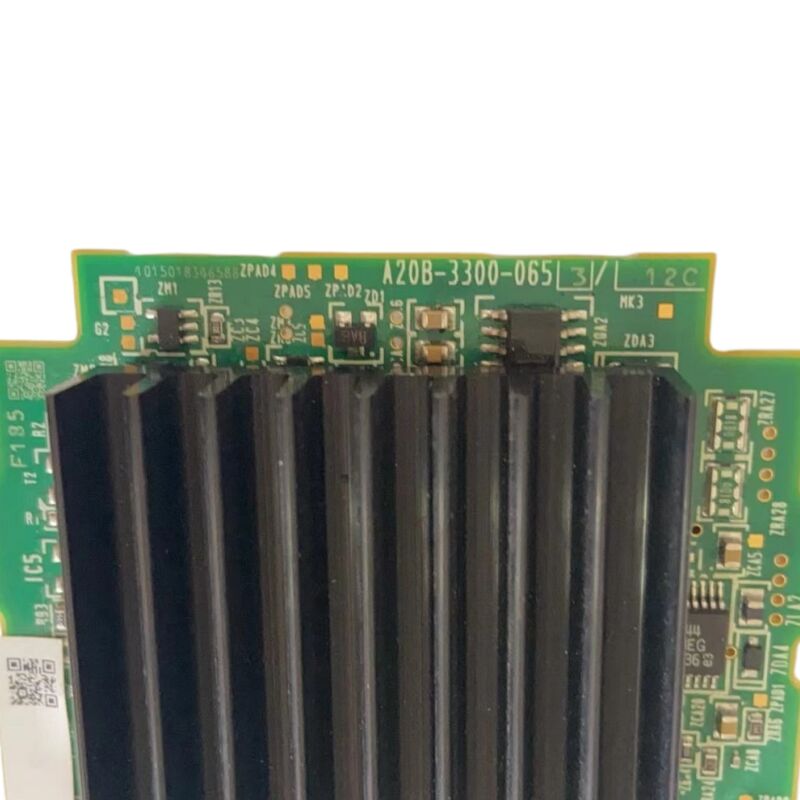

A20B-3300-0653 هو وحدة وحدة المعالجة المركزية من سلسلة لوحات A20B-3300 من FANUC عائلة وحدات المعالجة المستخدمة في أنظمة التحكم CNC و FANUC. تغطي عائلة A20B-3300 بطاقات معالجة وحدة المعالجة المركزية.,وحدات الرسومات وبطاقات التحكم الخدمي ووحدات الذاكرة عالية السرعة. -0653 هو متغير وحدة وحدة المعالجة المركزية من سلسلة A2 ضمن هذه العائلة.
في وحدة تحكم CNC FANUC ، تعد وحدة وحدة المعالجة المركزية مركز المعالجة. إنها تنفذ برنامج نظام CNC المحمول من وحدات الذاكرة FROM ، وتنسق المهام في الوقت الحقيقي (تمرير المحور ،تنفيذ سلم PMC، معالجة واجهة المشغل ، إدارة الإدخال / الإخراج) ، وإدارة تدفق البيانات بين لوحات وحدة التحكم الوظيفية.إن فشل وحدة المعالجة المركزية ينتج عن فشل كامل في نظام التحكم.
وحدات سلسلة A20B-3300 يتم توصيلها إلى لوحة PCB الرئيسية للوحدة التحكم CNC جنبا إلى جنب مع وحدات وظيفية أخرى (ذاكرة FROM / SRAM ، بطاقات التحكم الخدمي ، وحدات الرسومات).كل متغير A20B-3300 للنهاية يخدم وظيفة محددة داخل هذه الهندسة المعمارية الوحدة -0653 تشغل مركز المعالجة المركزي.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-3300-0653 |
| السلسلة | A20B-3300 |
| النوع | وحدة A2 CPU |
| الأصل | اليابان |
هناك العديد من المتغيرات داخل عائلة A20B-3300 التي تخدم مواقع وظيفية مختلفة:
تستخدم اللاحظات المجاورة أجيال منصات CNC مختلفة أو وظائف معالجة مختلفة. لا تشير التشابهات الفيزيائية بين متغيرات A20B-3300 إلى التوافق.تأكيد رقم الجزء الدقيق A20B-3300-0653 من ملصق اللوحة المثبتة قبل الحصول على استبدال.
لا تقوم وحدة وحدة المعالجة المركزية بتخزين معايير CNC - تلك الموجودة في وحدة ذاكرة SRAM. ومع ذلك ، تأكد من بنية الجهاز المحدد قبل افتراض تطبيق تبادل اللوحات الخالية من البيانات.دائما نسخة احتياطية من جميع بيانات CNC (المعلمات، سلم PMC ، البرامج) قبل إزالة وحدة وحدة المعالجة المركزية الأصلية ، بغض النظر عما إذا كان من المتوقع أن تكون هناك حاجة إلى النسخ الاحتياطي.
بعد تركيب الغيار، تحقق من أن تسلسل تشغيل CNC يكتمل بشكل طبيعي وتحقق من وجود أي رموز إنذار متعلقة بنسخة وحدة المعالجة المركزية قبل إعادة الجهاز إلى الإنتاج.
س1: ماذا يفعل A20B-3300-0653 في وحدة التحكم CNC؟
إنها وحدة وحدة المعالجة المركزية من سلسلة A2 ، وهي لوحة المعالجة المركزية التي تنفذ برنامج نظام CNC ، وتدير مهام التحكم في الوقت الحقيقي ،وتنسق تدفق البيانات بين وحدات التحكم الوظيفيةسبب فشل وحدة وحدة المعالجة المركزية فشل كامل في نظام التحكم: لا يمكن لجهاز CNC التشغيل أو يتوقف في منتصف العملية.
السؤال 2: هل يمكن أن تستبدل إصدارات A20B-3300 الأخرى إصدارات -0653؟
لا. أرقام الأجزاء المجاورة في عائلة A20B-3300 تخدم مواقع وظيفية مختلفة أو أجيال منصات CNC مختلفة. التشابه المادي لا يشير إلى التوافق.تأكيد دائما A20B-3300-0653 على وجه التحديد من الملصق لوحة مثبتة.
س3: ما الذي يجب التحقق منه قبل استنتاج أن وحدة وحدة المعالجة المركزية قد فشلت؟
التحقق من فولتات إمدادات الطاقة التحكم في اللوحة إمدادات الطاقة الفاشلة تنتج أعراض متطابقة لفشل وحدة المعالجة المركزية في جزء صغير من تكلفة الاستبدال. تحقق من جميع مقاعد الموصولات (المطار الخلفي،وحدات الذاكرة)مراجعة الحالات تشخيصية LED مرحلة تشغيل CNC مقابل دليل الصيانة لتحديد مرحلة العيب بالضبط قبل طلب لوحة استبدال.
س4: هل يتطلب استبدال وحدة وحدة المعالجة المركزية إعادة إدخال معايير CNC؟
تقع معايير CNC في وحدة ذاكرة SRAM ، وليس في وحدة وحدة المعالجة المركزية. إذا تم نقل وحدة SRAM سليمة إلى لوحة وحدة المعالجة المركزية البديلة ، يتم الاحتفاظ بالمعايير.التحقق من الهندسة المعمارية المحددة للجهاز و دائما الحفاظ على نسخة احتياطية الحالية بغض النظر.
السؤال 5: من أين يأتي A20B-3300-0653؟
من خلال FANUC CNC بوردي بعد السوق A20B-3300 سلسلة تجار الوحدات ومتخصصي إصلاح CNC. تأكيد -0653 اللاحقة على وجه التحديد.فكر في الاحتفاظ بواحدة احتياطية معتمدة في الموقع فشل وحدة وحدة المعالجة المركزية يؤدي إلى توقف كامل للجهاز دون حل للوضع المتدهور.
