A20B-3900-0074 Fanuc لوحة PCB A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074 A20B-3900 سلسلة F-ROM وحدة ذاكرة فلاش

رقم الجزء:A20B-3900-0074

المراجعة:/01A (كما هو موضح على ملصق الطائرة)

المصنع:شركة فانوك (اليابان)

نوع المنتج:F-ROM (ذاكرة القراءة فقط) وحدة DIMM

المسلسل:A20B-3900

نوع الذاكرة:فلاش ROM غير متقلب، لا تحتاج إلى بطارية

الذاكرة الفلاشية التي تحافظ على تشغيل CNC

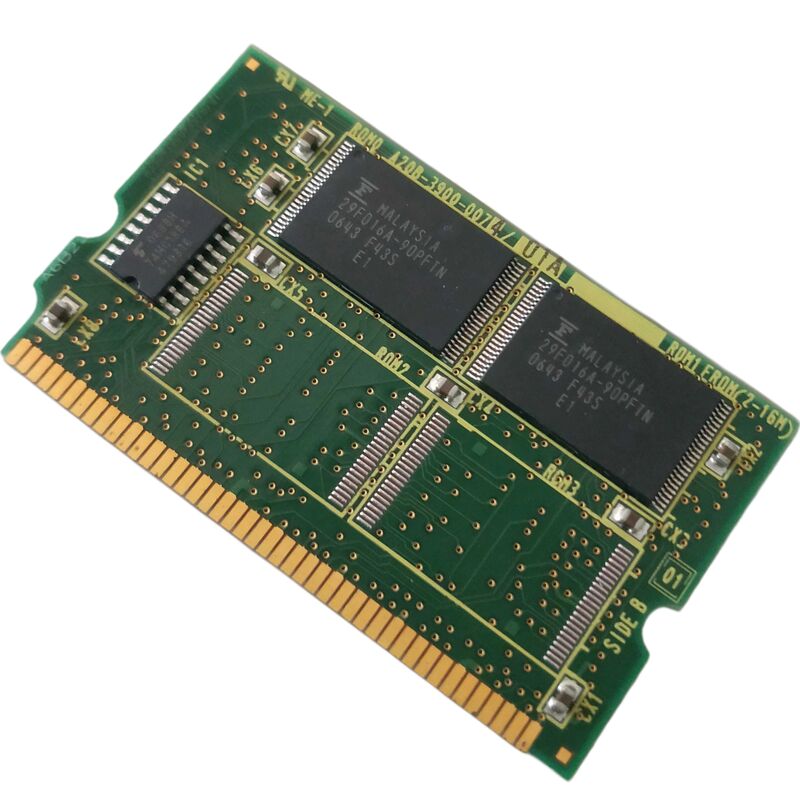

A20B-3900-0074 هي وحدة FROM (Flash Read-Only Memory) من سلسلة A20B-3900 من FANUC عائلة بطاقات الذاكرة DIMM القابلة للتوصيل المستخدمة في بنية التحكم CNC i-Series من FANUC.هذه الوحدة يتم توصيلها إلى فتحة DIMM على لوحة i-Series الرئيسية وتخزين برمجيات نظام CNC، برنامج التحكم في الخدمة ، برامج PMC ، وبيانات التشغيل ذات الصلة.

على عكس وحدات SRAM في نفس وحدة التحكم التي تحتوي على معايير الآلة، جداول أداة التنقل، وبرامج الجزء،والتي تتطلب بطارية احتياطية للحفاظ على البيانات من خلال دورات الطاقة ‬ تستخدم وحدة FROM ذاكرة فلاش. فلاش غير متقلب بدون بطارية. محتوياتها تعيش فقدان كامل للطاقة إلى أجل غير مسمى، والفشل لا يرتبط بإفراز البطارية. عندما تفشل وحدة FROM،CNC عادة ما يظهر خطأ بدء التشغيل أو إنذار تعادل FROM عند تشغيل، لأن التحكم لا يمكن تحميل برنامج التشغيل بنجاح إلى ذاكرة الذاكرة العاملة.

سلسلة A20B-3900 تمتد إلى العديد من المتغيرات السعة، يتم تحديد كل منها بواسطة ما يلي أربعة أرقام. 0074 يقع ضمن هذه العائلة؛ الأرقام المجاورة (0071 = 12MB،0075 = 2MB) تأكيد نطاق السلسلةيحدد رمز المراجعة / 01A على ملصق اللوحة مراجعة الإنتاج المحددة ذات الصلة عند طلب استبدال مواصفات مطابقة.

استبدال وحدة FROM ما يجب أن يحدث بعد ذلك

تقوم وحدة FROM بتخزين برنامج نظام CNC. عندما يتم تثبيت وحدة استبدال:

• إذا كانت الوحدة تحمل البرمجيات الثابتة الصحيحة لسلسلة CNC المحددة وإصدار البرنامج،تشغيل جهاز التحكم واستئناف العمل مع المعلمات والبرامج من وحدة SRAM (على افتراض أن SRAM سليمة).
• إذا وصلت الوحدة فارغة، يجب تحميل برنامج نظام FANUC عبر شاشة BOOT باستخدام بطاقة CF أو بطاقة الذاكرة التي تحتوي على صورة البرنامج الصحيحة لهذه CNC.
• يجب أن تتطابق إصدار البرنامج مع الجيل الألياف CNC. عدم التطابق يمنع التشغيل الصحيح.

لا يؤثر استبدال FROM على المعلمات أو برامج الأجزاء أو تحويلات الأدوات التي تقع في وحدة SRAM.

المواصفات الرئيسية

الأسئلة الشائعة

السؤال 1: يظهر جهاز CNC خطأً في تعادل FROM عند تشغيل الكهرباء. هل A20B-3900-0074 معيب؟

تشير أخطاء تعادل FROM عند التشغيل إلى وجود ذاكرة فلاش فاسدة أو فاشلة على الوحدة. قبل الاستبدال ، حاول إعادة الفلاش من خلال شاشة BOOTإذا فشلت عملية الكتابة أو استمرت الأخطاء بعد إعادة الضوءلقد فشلت خلايا الفلاش في الوحدة ويجب استبدالها

س2: بعد تركيب A20B-3900-0074 البديل، لا يظهر CNC أي معايير. هل حدث شيء خاطئ؟

لا يتم تخزين معايير في وحدة SRAM ، وليس وحدة FROM. إذا تم التعامل مع وحدة SRAM بشكل صحيح (البطارية التي تم الاحتفاظ بها أثناء تبادل اللوحة) ، فإن جميع المعايير والبرامج ،و الموازين سليمةإذا تم إزالة بطارية SRAM أو استنفدت أثناء التبادل ، فقد فقد محتويات SRAM ويجب استعادتها من النسخ الاحتياطي.

السؤال الثالث: تأتي وحدة FROM البديلة فارغة، ما البرمجيات التي تحتاج إلى تحميل؟

يجب تحميل إصدار برنامج نظام FANUC الذي يتطابق مع سلسلة CNC (على سبيل المثال ، 16i ، 18i) وإصدار البرنامج عبر شاشة boot.الحصول على الصورة الصحيحة للبرنامج تأكد من أن إصدار البرنامج يطابق الأصلي قبل التحميل

السؤال 4: هل يمكن لوحدة FROM من A20B-3900 مختلفة أن تحل محل 0074؟

قد يكون لدى اللاحظات المختلفة في سلسلة A20B-3900 قدرات فلاش مختلفة. قد لا يحمل تثبيت وحدة ذات قدرة غير كافية صورة البرنامج الكاملة ، مما يسبب فشل التشغيل.استخدم الاختلاف الصحيح 0074 أو تأكد من توافق القدرة قبل استبدال.

السؤال 5: من أين يأتي A20B-3900-0074؟

من خلال سوق FANUC CNC بعد التجهيز ️ مخزون فائض ، وحدات تم تجهيزها واختبارها ، وخدمات الإصلاح في بعض الأحيان. تأكيد وجود مراجعة / 01A إذا كان هناك حاجة إلى مطابقة المراجعة.يجب اختبار اللوحة من أجل وظيفة القراءة والكتابة الصحيحة قبل القبول.
