| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3900-0170 |
رقم القطعة: A20B-3900-0170
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة مغزل تناظري FROM/SRAM (لوحة دوائر مطبوعة)
دليل المرجع: B-64115EN

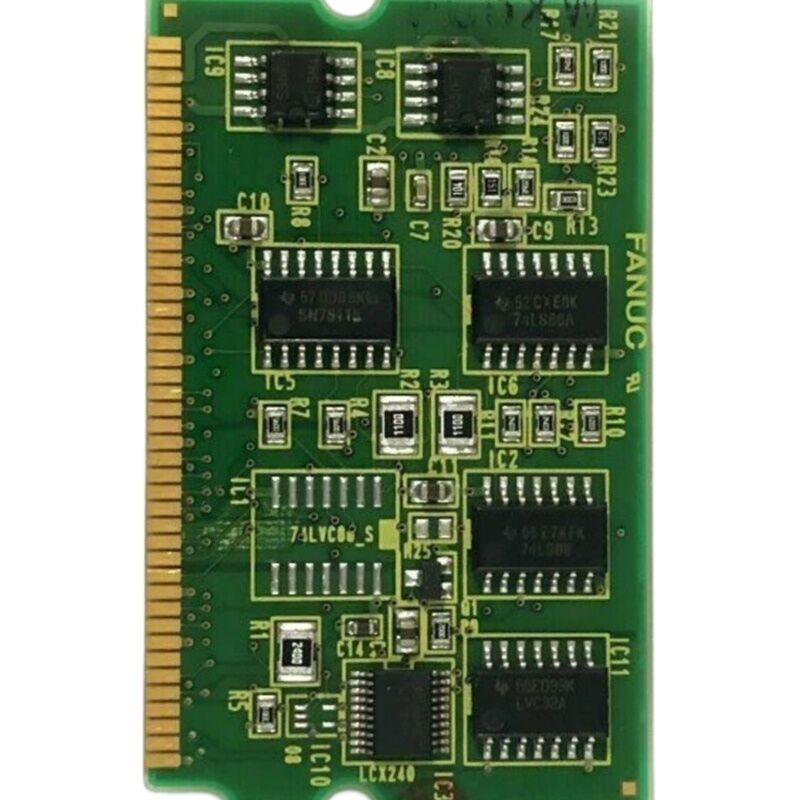

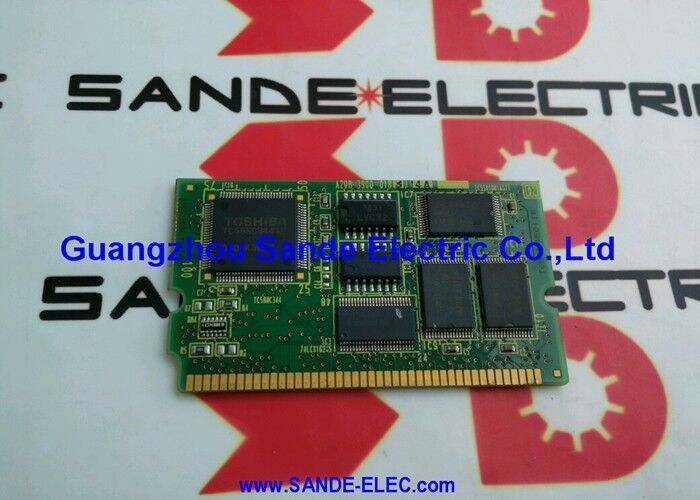

A20B-3900-0170 هي لوحة دوائر مطبوعة مزدوجة الوظائف من FANUC Corporation. تجمع بين ذاكرة FROM/SRAM وواجهة مغزل تناظرية على وحدة توصيل واحدة.
صممت FANUC هذه الوحدة لأنظمة التحكم CNC المكونة لقيادة المغزل عبر مسار إشارة تناظري — تكوين أجهزة مميز ومحدد توجد هذه اللوحة لدعمه.
واجهة المغزل التناظرية هي الميزة المميزة للوحة.
تدعم أنظمة FANUC CNC طريقتين للتحكم في المغزل: تسلسلي وتناظري. يستخدم محرك المغزل التسلسلي رابط اتصال رقمي لمضخم المغزل. يستخدم محرك المغزل التناظري إشارة جهد — عادةً 0 إلى ±10 فولت — لأمر سرعة المغزل.
الآلات المبنية حول مضخمات مغزل قديمة أو تناظرية تتطلب لوحة الواجهة التناظرية. توفر A20B-3900-0170 هذه الواجهة. قم بإزالتها، ولن يكون لدى CNC مسار لأمر المغزل.
تخدم ذاكرة FROM و SRAM على هذه اللوحة نفس الأدوار التي تخدمها على أي وحدة ذاكرة FANUC. تحتفظ ذاكرة FROM ببرنامج النظام بشكل غير متطاير.
تحتفظ ذاكرة SRAM ببيانات وقت التشغيل تحت دعم البطارية. يتم دمج كلا النوعين من الذاكرة على نفس اللوحة المادية مع دوائر واجهة المغزل — A20B-3900-0170 ليست وحدة ذاكرة نقية. وظيفة المغزل الخاصة بها تغير ما هي عليه وكيف يجب التعامل معها.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3900-0170 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة مغزل تناظري FROM/SRAM |
| سلسلة اللوحات | A20B-3900 |
| واجهة المغزل | تناظري (نوع أمر الجهد) |
| نوع الذاكرة | FROM (ذاكرة فلاش) + SRAM (مدعومة بالبطارية) |
| دليل المرجع | B-64115EN |
| التركيب | وحدة توصيل، لوحة تحكم FANUC CNC |
| المنشأ | اليابان |
| الاحتفاظ بالبيانات عند التبديل | فقدان البيانات — يتطلب إعادة تحميل كاملة للنظام |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (غير متكثف) |
| الحالة المتاحة | جديد / مجدد / مُصلح |
في نظام FANUC CNC، يعتمد مسار التحكم في المغزل على نوع مضخم المغزل المثبت.
يتواصل مضخم المغزل التسلسلي رقميًا مع CNC. يأخذ مضخم المغزل التناظري أمر سرعته من مدخل جهد تناظري. بالنسبة للآلات التي تستخدم مضخمات مغزل تناظرية، تحتاج CNC إلى أجهزة تنتج إشارة الجهد هذه.
هذه الأجهزة هي وحدة المغزل التناظرية — A20B-3900-0170.
عندما تأمر CNC بسرعة المغزل، تقوم وحدة المغزل التناظرية بتحويل هذا الأمر إلى جهد متناسب.
يقرأ مضخم المغزل هذا الجهد ويقود محرك المغزل وفقًا لذلك.
يعود ردود الفعل من مشفر موضع المغزل إلى CNC عبر مسار منفصل، مما يسمح لـ CNC بمراقبة وتنظيم سرعة وموضع المغزل.
هذه الواجهة ثابتة في الأجهزة. على عكس بعض وظائف CNC التي يمكن إعادة تعيينها من خلال المعلمات، يتم تحديد نوع واجهة المغزل بواسطة اللوحة المثبتة.
الآلة المكونة لمحرك المغزل التناظري لن تعمل بشكل صحيح مع وحدة ذاكرة نقية في هذا المكان.
يعتمد مسار التحكم في المغزل بالكامل على وجود A20B-3900-0170.
استبدال A20B-3900-0170 يعني فقدان جميع البيانات المخزنة على اللوحة.
برنامج النظام، والمعلمات، وبيانات ضبط المغزل، وأي برامج مخزنة موجودة على جزء FROM/SRAM من هذه الوحدة ستختفي عند إزالة اللوحة. لوحة جديدة يتم تركيبها فارغة.
هذا ليس خطرًا يمكن إدارته بعد وقوعه.
يجب وجود نسخة احتياطية كاملة لجميع بيانات CNC — البرامج، والمعلمات، وتعويض خطأ الميل، وبيانات الأدوات، ومعلمات المغزل — قبل إزالة اللوحة. بدون نسخة احتياطية صالحة، لا يمكن استعادة الآلة إلى حالتها السابقة بعد تبديل اللوحة. يجب أن تكون النسخة الاحتياطية حديثة.
النسخة الاحتياطية القديمة تعيد تكوينًا قديمًا.
يتم إجراء النسخ الاحتياطي لبيانات FANUC CNC من خلال وظيفة DATA BACKUP في شاشة BOOT أو من خلال أجهزة الذاكرة الخارجية عبر واجهة RS-232 أو بطاقة الذاكرة. تأكد من اكتمال النسخة الاحتياطية وقابليتها للقراءة قبل المتابعة في أي عمل على اللوحة لهذه الوحدة.
تحتوي سلسلة A20B-3900 على العديد من أنواع اللوحات المختلفة. بعضها وحدات ذاكرة نقية — تحمل فقط FROM و SRAM بدون وظائف واجهة إضافية.
A20B-3900-0170 ليست واحدة من هذه. توجد دوائر واجهة المغزل التناظرية الخاصة بها على اللوحة بغض النظر عن محتويات الذاكرة.
استبدال وحدة ذاكرة A20B-3900 مختلفة بـ -0170 يزيل وظيفة المغزل التناظرية من النظام.
ستعمل الآلة، ولكن التحكم في المغزل سيفشل.
البديل الصحيح هو A20B-3900-0170 أخرى، أو لوحة تم تأكيدها من خلال وثائق FANUC على أنها مكافئة مباشرة لطراز CNC المحدد قيد الاستخدام.
س1: ماذا يحدث إذا تم استبدال A20B-3900-0170 بوحدة ذاكرة A20B-3900 قياسية؟
لم تعد واجهة المغزل التناظرية موجودة في النظام. سيتم تشغيل CNC، ولكن أي أمر حركة للمغزل سيفشل.
ستظهر إنذارات على الآلة بسبب أعطال متعلقة بالمغزل. فقط لوحة تحتوي على وظيفة واجهة المغزل التناظرية — رقم القطعة الصحيح — تعيد التحكم في المغزل.
س2: لا يستجيب المغزل لأوامر السرعة. كيف أحدد ما إذا كانت A20B-3900-0170 معطلة؟
تأكد أولاً من وجود جهد الأمر التناظري عند مدخل الأمر الخاص بمضخم المغزل — استخدم مقياس جهد على موصل الإخراج التناظري من CNC. إذا لم تتغير أي جهود عند أمر CNC لسرعة المغزل، فإن العطل يكمن في مسار الإخراج التناظري، مما يشير إلى هذه اللوحة.
إذا كان الجهد موجودًا ولكن المغزل لا يستجيب، فإن العطل يكون في مرحلة لاحقة — في مضخم المغزل أو المحرك.
س3: هل النسخ الاحتياطي لبيانات النظام إلزامي قبل استبدال هذه اللوحة؟
نعم. يتم فقدان جميع البيانات الموجودة على أجزاء FROM و SRAM من هذه الوحدة عند إزالة اللوحة. يجب استعادة البرامج والمعلمات وبيانات النظام من النسخة الاحتياطية بعد التركيب.
لا توجد طريقة لاستعادة هذه البيانات بدون نسخة احتياطية سابقة.
يجب إجراء النسخة الاحتياطية قبل إزالة اللوحة.
س4: بطارية النسخ الاحتياطي على اللوحة فارغة. هل لا تزال اللوحة قابلة للاستخدام؟
تحتفظ ذاكرة FROM ببياناتها بدون البطارية — ذاكرة FROM غير متطايرة. ستكون ذاكرة SRAM قد فقدت بياناتها إذا كانت البطارية فارغة لفترة طويلة.
لا تزال اللوحة قابلة للاستخدام فعليًا، ولكن يجب استعادة البيانات المخزنة في SRAM.
استبدل بطارية النسخ الاحتياطي وأعد تحميل جميع بيانات النظام قبل إعادة الآلة إلى التشغيل.
س5: تظهر CNC إنذار ذاكرة بدلاً من إنذار مغزل. هل يمكن أن تكون هذه اللوحة هي السبب؟
نعم. إذا تلفت محتويات FROM — بسبب زيادة في التيار، أو فشل عملية كتابة، أو عطل في اللوحة — فقد تنذر CNC بالذاكرة بدلاً من إنذار خاص بالمغزل.
إنذار الذاكرة الذي يظهر جنبًا إلى جنب مع عدم القدرة على تشغيل التحكم بالكامل، أو الذي يظهر فورًا بعد حدث طاقة، هو مؤشر معقول على أن وحدة FROM/SRAM قد تأثرت.
تحقق من رمز الإنذار مقابل دليل B-64115EN لوصف الخطأ المحدد.
