| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3900-0180 |
رقم الجزء:A20B-3900-0180
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدة ذاكرة FROM/SRAM (PCB)

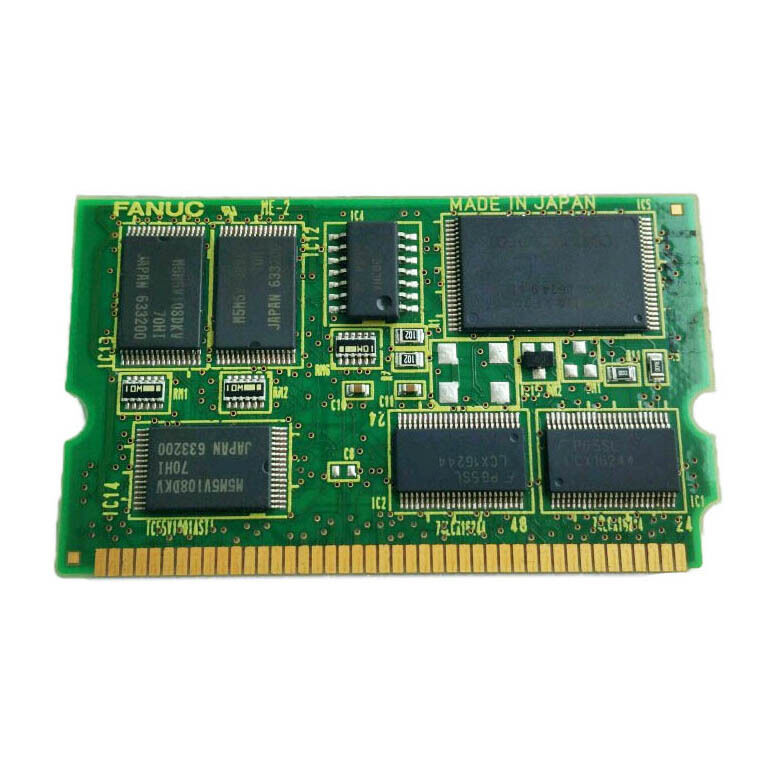

A20B-3900-0180 هي وحدة ذاكرة FROM / SRAM لأنظمة FANUC Series 30i و 31i و 32i CNC.
يحمل 16 ميغابايت من الـ Flash ROM و 256 كيلوبايت من SRAM على لوحة ضيقة قابلة للتوصيل التي يتم تثبيتها أفقيًا على لوحة وحدة المعالجة المركزية الرئيسية داخل وحدة التحكم. عند تشغيل،النظام يحمل المحتويات من ذاكرة العمل.
من هذه النقطة، تعمل CNC من RAM ٪ من بمثابة المصدر المستمر الذي يعيش كل دورة الطاقة.
تمثل السلسلة 30i / 31i / 32i منصة CNC الراقية لشركة FANUC.
هذه المتحكمات تشغل مراكز التصنيع الكبيرة، وأدوات الآلات المركبة، وأنظمة متعددة المحاور مع متطلبات متطلبة في الوقت الحقيقي.
تتضمن وحدة FROM في هذه الأنظمة كومة البرمجيات التي تجعل هذه القدرات ممكنة - نواة CNC ، وبرمجيات التحكم الخدمي ، ووقت تشغيل سلم PMC ، وبرامج الإدارة.
كل شيء يعيش على هذه اللوحة عندما تفشل اللوحة تتوقف الآلة
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-3900-0180 |
| المصنع | شركة فانوك |
| نوع المنتج | وحدة ذاكرة FROM/SRAM (PCB) |
| سلسلة لوحات | A20B-3900 |
| أجهزة تحكم متوافقة | سلسلة FANUC 30i / 31i / 32i |
| من القدرة | 16 ميغابايت (فلاش ROM، غير متقلب) |
| قدرة SRAM | 256 كيلوبايت (مدعومة بالبطارية ، متقلبة) |
| التثبيت | الشاشة الأفقية، لوحة وحدة المعالجة المركزية الرئيسية |
| سلوك التشجيع | من المحتوى تحميل إلى الـ DRAM عند البدء |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد / تم تجديده / تم إصلاحه |
الـ (فلاش روم) تقوم بشيء واحد بشكل جيد: إنها تحافظ على البيانات خلال دورات الطاقة بدون بطارية. كل انقطاع للطاقة، كل توقف طارئ، كل تحول في الجهد16 ميجابايت على هذه اللوحة تحتوي على برنامج نظام CNC، برنامج التحكم في مكبر الخدمة ، منطق سلم PMC ، وبرامج أخرى تحتاجها الآلة للعمل. لا شيء من هذا يتغير خلال التشغيل العادي.
الـ 256 كيلوبايت SRAM مختلفة. إنها متقلبة. تعتمد على بطارية احتياطية صغيرة للحفاظ على محتوياتها عندما يتم إزالة الطاقة. يحتفظ SRAM على هذه الوحدة ببيانات وقت التشغيل,ومعلومات حالة مماثلة يتم إنشاؤها أثناء التشغيل. إذا كانت البطارية تنخفض وتقطع الطاقة ، فقدت بيانات SRAM.
هذا يجعل حالة البطارية عنصر صيانة، وليس عنصر إعداد. تحقق من ذلك على جدول، وليس على فشل.
يعمل النوعان من الذاكرة معًا. يوفر FROM الأساس الثابت. يوفر SRAM مساحة العمل الديناميكية. يحتاج جهاز التحكم إلى كليهما للعمل بشكل صحيح.
محتويات البرنامج البرمجية لديها إصدار
يجب أن تتطابق الإصدار على A20B-3900-0180 البديل مع ما تم بناء الجهاز وتشغيله. غالبًا ما يتم تخصيص أنظمة FANUC Series 30i / 31i / 32i من قبل صانعي الآلات ,تكوينات المحور، وبرامج سلم PMC غالبا ما تكون محددة لنموذج واحد من الآلة أو حتى رقم تسلسلي واحد.
وحدة استبدال مع إصدار البرنامج الخطأ قد تشغيل ولكن لن تشغيل الآلة بشكل صحيح.
تتغير نطاقات المعلمات بين الإصدارات.
تعريفات واجهة PMC تتغير. قد تحتاج بيانات ضبط السيرفو إلى تحديث. تثبيت إصدار البرنامج الصحيح أو إعادة تحديث الوحدة إلى الإصدار الصحيح جزء من إجراءات الاستبدال ،ليس فكرة لاحقة.
هذه أجهزة التحكم تقع في أعلى خط CNC لشركة FANUC. تتعامل 30i مع أكثر الآلات تعقيدًا: مراكز التصنيع ذات 5 محاور، ومراكز الدوران الكبيرة مع الأدوات المحركة، وأنظمة متعددة المسارات.31i و 32i هي إصدارات مقياسية لعدد أقل من المحاور ولكن عمق قدرة مماثلة.
يستخدم الثلاثة نفس بنية الأجهزة الأساسية، ويعتمد الثلاثة على وحدة FROM كأساس لمجموعة البرمجيات الخاصة بهم.
الآلات التي تعمل على سلسلة 30i/31i/32i عادة ما تكون في الإنتاج لسنوات.
تتراكم وحدات FROM الأصلية ساعات التشغيل. ذاكرة الفلاش لديها مدة تحمل دورة كتابة محدودة في الممارسة العملية ، نادراً ما تفشل وحدات FROM في أجهزة تحكم CNC من استنفاد الكتابة ،لكنهم يفشلون من قوة العابرين، الأحداث الإلكترونية الستاتية، وأخطاء الأجهزة.
عندما يفعلون ذلك، فإن طريق الاستبدال واضح: رقم الجزء الصحيح، مع البرنامج الصحيح.
السؤال الأول: إن جهاز الحاسب الآلي من السلسلة 30i يعمل و لكن يظهر خطأ في برنامج النظام
نعم، إذا كانت محتويات FROM تالفة أو غير قابلة للقراءة، فإن جهاز CNC لا يستطيع تحميل برنامج التشغيل الخاص به وسيتعرض لخطأ عند التشغيل.
خطأ برنامج النظام عند التشغيل، وخاصة واحد يظهر بعد حدث الطاقة أو خطأ الأجهزة، هو مؤشر قوي على أن وحدة FROM متأثرة.
رمز الإنذار سيساعد على تضييقه أكثر استشر دليل الصيانة 30i لوصف رمز العيب المحدد.
س2: بعد استبدال A20B-3900-0180، هل يجب إعادة تحميل المعلمات؟
نعم، لوحة الاستبدال تثبيت دون المعلمات الماكينة السابقة.و يجب استعادة بيانات الأداة من النسخ الاحتياطي بعد التثبيت.
يجب أيضا التأكد من أن إصدار البرنامج على الوحدة الجديدة متوافق قبل تحميل المعلمات. لا تحاول تشغيل الجهاز قبل استعادة المعلمات.
س3: ظهر إنذار البطارية الاحتياطية SRAM ولكن الجهاز استمر في العمل. هل هذا عاجل؟
نعم، بمجرد تشغيل إنذار بطارية منخفضة، يُحدّد الوقت قبل فقدان البيانات. يتم الاحتفاظ ببيانات SRAM طالما أن البطارية توفر طاقة كافية.
عندما ينخفض إلى أقل من الحد، يتم فقدان كل محتوى ذاكرة SRAM عند التوقف عن تشغيل التيار التالي.
قم بإنشاء نسخة احتياطية من بيانات الـ SRAM على الفور واستبدل البطارية قبل الإغلاق المقرر التالي
السؤال 4: هل A20B-3900-0180 قابلة للتبادل مع وحدات الذاكرة الأخرى A20B-3900؟
ليس بحرية. سلسلة A20B-3900 تغطي مجموعة واسعة من مجموعات قدرات FROM / SRAM وإصدارات البرمجيات.
-0180 هو على وجه التحديد 16 MB FROM / 256 KB SRAM المتغير لسلسلة 30i / 31i / 32i.
وحدات ذات أحجام مختلفة من FROM أو SRAM ، أو إصدارات برامج مختلفة ، ليست بديلات مباشرة.
تأكدي دائماً من رقم الجزء وإصدار البرنامج قبل التثبيت.
السؤال 5: هل يمكن إعادة تشغيل A20B-3900-0180 بنسخة برنامج مختلفة؟
يتطلب إعادة تحديث وحدات FANUC FROM أدوات البرمجيات FANUC وحزمة البرمجيات المناسبة لنموذج CNC المستهدف وتكوين الخيار.
هذه ليست عملية ميدانية تتم بأدوات عامة.
إذا كانت إصدار البرنامج الحالي غير معروف أو غير متوافق، اتصل بشريك خدمة معتمد من FANUC مع نوع آلة CNC، النموذج، وقائمة الخيارات للحصول على حزمة البرنامج الصحيحة.
