| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3900-0200 |

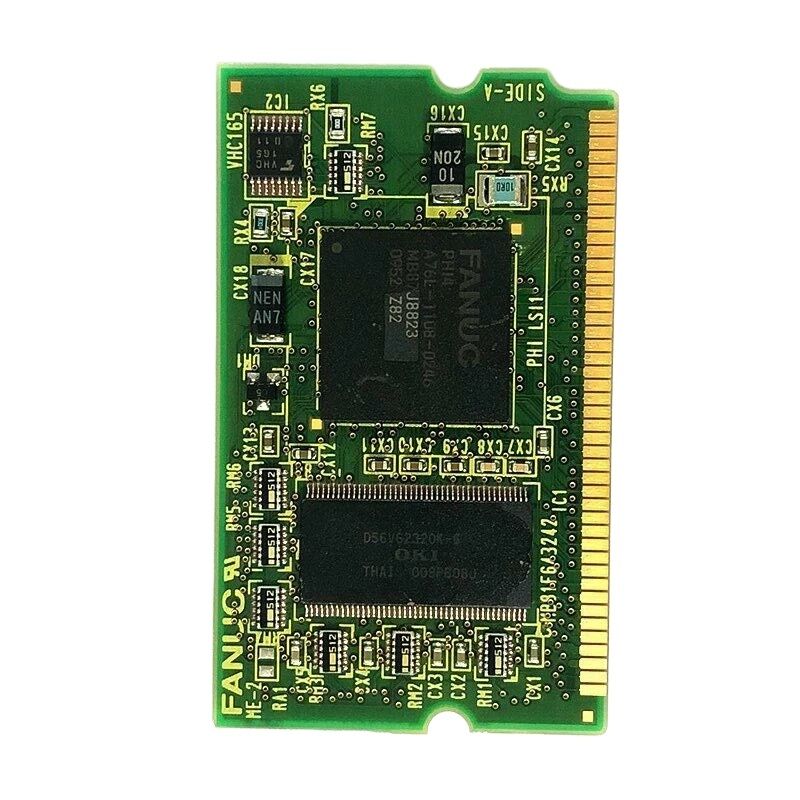

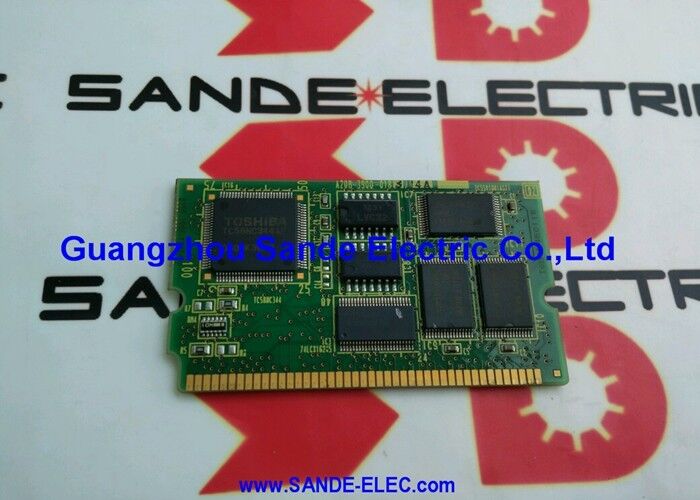

رقم القطعة: A20B-3900-0200
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة تحكم قابلة للبرمجة (لوحة دوائر تحكم قابلة للبرمجة للآلة)
A20B-3900-0200 هي وحدة التحكم القابلة للبرمجة لأنظمة FANUC CNC من السلسلة 30i و 31i و 32i. يتم توصيلها بفتحة DIMM على اللوحة الرئيسية 30i وتوفر محرك المعالجة لوحدة التحكم القابلة للبرمجة المدمجة في FANUC — PMC A5.
تعمل الوحدة على خط إمداد 5 فولت وتستهلك حوالي 5 واط أثناء التشغيل العادي.
كل آلة مبنية حول نظام FANUC CNC لديها طبقتان من التحكم تعملان في وقت واحد.
تدير طبقة CNC حركة المحاور، والاستيفاء، والتحكم في المغزل. تدير طبقة PMC كل شيء آخر: أبواب الآلة، والمشابك، ومغيرات الأدوات، وأنظمة التبريد، والتشحيم، والأنظمة الهيدروليكية، وجميع إشارات الإدخال/الإخراج التي تجعل أداة الآلة آلة كاملة — وليس مجرد متحكم حركة.
تتعامل A20B-3900-0200 مع جانب PMC من هذه المعادلة في أنظمة السلسلة 30i/31i/32i.
بدون وحدة PMC، يكون الإدخال/الإخراج الميداني للآلة غير متحكم فيه.
قد يتم تشغيل CNC، ولكن لن تتسلسل وظائف الآلة بشكل صحيح. A20B-3900-0200 ليست ملحقًا اختياريًا. إنها جزء من البنية الأساسية لوحدة التحكم.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3900-0200 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة تحكم قابلة للبرمجة (لوحة دوائر تحكم قابلة للبرمجة للآلة) |
| سلسلة اللوحة | A20B-3900 |
| محرك PMC | PMC A5 |
| وحدات التحكم المتوافقة | FANUC Series 30i / 31i / 32i (Series 3xi) |
| التركيب | فتحة DIMM، اللوحة الرئيسية لـ FANUC 30i |
| جهد الإمداد | 5 فولت تيار مستمر (يتم توفيره بواسطة النظام) |
| استهلاك الطاقة | حوالي 5 واط |
| واجهة الاتصال | موصل حافة (نوع DIMM) |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (غير متكثف) |
| الحالة المتاحة | جديد / مجدد / تم إصلاحه |
وحدة التحكم القابلة للبرمجة من FANUC هي PLC الداخلية لوحدة CNC. إنها تشغل برنامج السلم الخاص بباني الآلة — منطق التسلسل الذي كتبه باني أداة الآلة لجعل آلاته تعمل. يتحكم برنامج السلم هذا في كل شيء لا تتعامل معه برامج التحكم في الحركة الخاصة بوحدة CNC مباشرة.
ضع في اعتبارك ما تفعله مركز التشغيل بين القطع.
يتضمن تغيير الأداة تسلسلاً محددًا: يتوقف المغزل، يتحرك المحور Z إلى الموضع الآمن، يتم تنشيط ذراع تغيير الأداة، يتم تحرير المشبك، يتم تحميل أداة جديدة، يتم إشراك المشبك، يتراجع الذراع، تستأنف وحدة CNC. كل خطوة من هذه الخطوات هي خرج أو إدخال سلم PMC.
تقرأ وحدة PMC مستشعر تأكيد المشبك، وتتحقق من موضع الذراع، وتمكن التبريد، وتراقب قفل الباب. كل ذلك هو منطق سلم يتم تنفيذه على وحدة PMC.
في نظام السلسلة 30i/31i/32i، يمكن أن يكون هذا السلم كبيرًا جدًا.
تدعم وحدات التحكم هذه الآلات المعقدة ذات المحاور المتعددة والعديد من وظائف الآلة.
يوفر محرك PMC A5 في A20B-3900-0200 قدرة المعالجة للتعامل مع هذه التعقيدات بسرعات الدورة التي تتطلبها الآلة.
يحدد تعيين محرك PMC — A5 — جيل معالج PMC المحدد ومستوى القدرة. تستخدم أجيال FANUC CNC المختلفة محركات PMC مختلفة.
A5 خاص بجيل Series 3xi (30i/31i/32i) وليس قابلاً للتبديل مع وحدات PMC من أجيال وحدات التحكم السابقة أو اللاحقة.
يحدد محرك A5 الحد الأقصى لعدد خطوات السلم التي يمكن لوحدة التحكم تنفيذها، وسعة نقاط الإدخال/الإخراج، ووقت دورة التنفيذ. تتطلب آلات السلسلة 30i/31i/32i ذات برامج السلم المعقدة — مخازن أدوات كبيرة، ومواضع متعددة لتثبيت العمل، وأنظمة أتمتة متكاملة — مساحة المعالجة الإضافية لـ A5 لتنفيذ تسلسل الآلة الكامل الخاص بها دون التأثير على وقت الدورة.
A20B-3900-0200 هي الأجهزة التي تستضيف محرك A5. عندما تفشل هذه الوحدة، تتوقف وحدة PMC عن التنفيذ.
يتوقف السلم. تتوقف وظائف الآلة التي تتحكم فيها وحدة PMC معها.
يقوم تثبيت وحدة A20B-3900-0200 بديلة بتثبيت معالج PMC فارغ. يجب إعادة تحميل برنامج السلم الخاص بباني الآلة قبل أن تتمكن الآلة من العمل.
يتم نسخ برنامج السلم احتياطيًا واستعادته من خلال شاشة DATA I/O الخاصة بوحدة CNC أو من خلال جلسة برنامج FANUC Ladder III / FANUC LADDER-III متصلة بوحدة التحكم.
نسخة السلم الاحتياطية هي ملف منفصل عن نسخة المعلمات الاحتياطية لوحدة CNC.
كلاهما مطلوب لاستعادة النظام بالكامل بعد استبدال وحدة PMC. تأكد من أن كلا النسختين الاحتياطيتين حديثتان قبل بدء إجراء الاستبدال.
نسخة السلم الاحتياطية التي تسبق آخر تعديل للآلة تعيد تكوين آلة قديم — تأكد من سجلات خدمة باني الآلة أن إصدار السلم في النسخة الاحتياطية يطابق حالة الإنتاج الحالية.
س1: يتم تشغيل الآلة ولكن لا تعمل رموز M. حركة المحاور تعمل بشكل طبيعي. هل وحدة PMC هي الخطأ المحتمل؟
هذه أعراض فشل PMC كلاسيكية. تحكم المحاور في CNC مستقل عن وحدة PMC — يمكن للمحاور التحرك حتى لو لم تكن وحدة PMC قيد التنفيذ. رموز M، وتغييرات الأدوات، والتبريد، وجميع وظائف الإدخال/الإخراج للآلة تعمل من خلال سلم PMC.
إذا كانت حركة المحاور طبيعية ولكن وظائف الآلة غائبة، فإن وحدة PMC هي المشتبه به الرئيسي. تحقق من شاشة حالة PMC على وحدة CNC لحالة التنفيذ ورموز الإنذار.
س2: بعد تثبيت A20B-3900-0200 البديلة، ما الذي يجب إعادة تحميله قبل تشغيل الآلة؟
يجب إعادة تحميل برنامج السلم الخاص بباني الآلة أولاً. بدونه، تعمل وحدة PMC بدون سلم ويكون الإدخال/الإخراج للآلة غير متحكم فيه. بعد تحميل السلم وتأكيد تشغيله، تحقق من أن جميع معلمات PMC وتعيينات الإدخال/الإخراج تتطابق مع التكوين الحالي للآلة.
ثم قم بإجراء فحص دقيق لوظائف الآلة قبل العودة إلى الإنتاج.
س3: هل من الممكن استخدام وحدة PMC من جيل مختلف من وحدات تحكم FANUC؟
لا. محرك PMC A5 في A20B-3900-0200 خاص ببنية السلسلة 30i/31i/32i. تستخدم وحدات PMC من السلسلة 16i/18i أو الأجيال الأخرى هياكل معالجات مختلفة ومجموعات تعليمات سلم مختلفة.
لن يعمل تثبيت وحدة PMC غير المتوافقة — لن تتعرف عليها وحدة التحكم. استبدل دائمًا برقم القطعة الصحيح لجيل وحدة التحكم.
س4: برنامج السلم قيد التشغيل ولكن بعض نقاط الإدخال/الإخراج لا تستجيب. هل يمكن أن يكون هذا خطأ في وحدة PMC؟
فشل الإدخال/الإخراج الجزئي مع تشغيل السلم هو أقل شيوعًا خطأ في وحدة PMC وأكثر شيوعًا خطأ في الأسلاك، أو لوحة الإدخال/الإخراج، أو المعلمات.
إما أن وحدة PMC تشغل السلم أو لا — نادرًا ما تفشل بطريقة تعطل نقاط إدخال/إخراج محددة بشكل انتقائي.
تحقق من شاشة تشخيص الإدخال/الإخراج على وحدة CNC للتأكد مما إذا كانت انتقالات الإشارة المتوقعة تحدث عند نقاط إدخال وحدة PMC.
هذا يوجه الخطأ إلى الأسلاك الميدانية، أو لوحة الإدخال/الإخراج، أو تكوين معلمات PMC.
س5: ما هي المدة التي يمكن تخزينها لوحدة A20B-3900-0200 احتياطية قبل استخدامها؟
يتم تخزينها بشكل صحيح — بيئة جافة، درجة حرارة مستقرة، تغليف مضاد للكهرباء الساكنة — تحتفظ وحدات PMC من FANUC بحالتها لفترات طويلة.
الوحدة نفسها لا تحتوي على بطارية ولا مكونات حساسة للوقت تتدهور أثناء التخزين السلبي.
احتفظ بها بعيدًا عن الرطوبة، وتقلبات درجات الحرارة، والتعرض للكهرباء الساكنة.
افحص ملامسات موصل DIMM بحثًا عن الأكسدة قبل التركيب إذا تم تخزين الوحدة لعدة سنوات.
