| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3900-0240 |

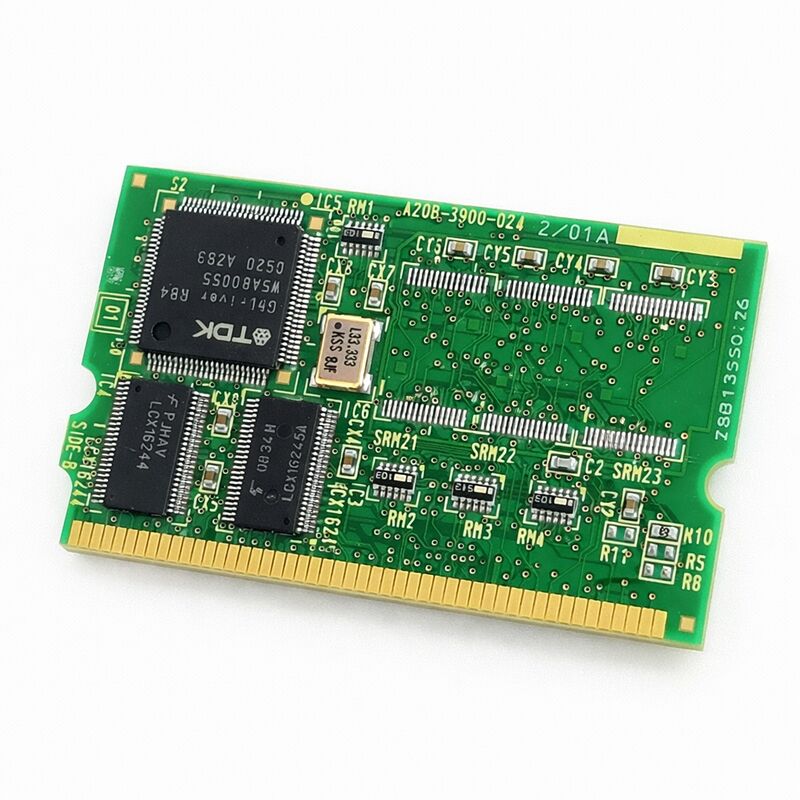

رقم القطعة: A20B-3900-0240
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة ذاكرة للقراءة فقط / ذاكرة وصول عشوائي ثابتة (لوحة مطبوعة)
التسمية: الوحدة B1
A20B-3900-0240 هي وحدة ذاكرة للقراءة فقط / ذاكرة وصول عشوائي ثابتة من FANUC بسعة 128 ميجابايت، تم تسميتها بالمتغير B1 في سلسلة A20B-3900.
إنها تقع في الطرف الأعلى من نطاق وحدات ذاكرة FANUC من حيث سعة ذاكرة القراءة فقط — 128 ميجابايت من ذاكرة الفلاش للقراءة فقط هي خطوة كبيرة للأمام مقارنة بالوحدات بسعة 16 ميجابايت و 32 ميجابايت المستخدمة في منصات التحكم الأصغر.
تعكس هذه السعة حجم الأنظمة التي تدعمها هذه الوحدة: وحدات تحكم CNC الروبوتية الكبيرة من FANUC ووحدات تحكم الروبوت التي تشغل تكوينات برامج معقدة مع تحميل كبير للخيارات.
تحتوي ذاكرة القراءة فقط على مكدس البرامج الكامل لوحدة التحكم بشكل غير متطاير. في كل دورة تشغيل، يقرأ النظام محتويات ذاكرة القراءة فقط ويحملها في الذاكرة العاملة. ذاكرة القراءة فقط في هذه الوحدة لا تفقد محتوياتها أبدًا بسبب انقطاع التيار الكهربائي — هذه هي الطبيعة الأساسية لذاكرة الفلاش للقراءة فقط.
ومع ذلك، فهي تتطلب محتوى برنامج صحيح. وحدة فارغة أو محملة بشكل غير صحيح لن تشغل وحدة التحكم.
لهذا السبب، فإن إعادة تثبيت ملفات ذاكرة القراءة فقط بعد استبدال اللوحة هي خطوة إلزامية، وليست اختيارية.
ذاكرة الوصول العشوائي الثابتة بسعة 1 ميجابايت في هذه الوحدة هي ذاكرة متطايرة مدعومة بالبطارية. تحتفظ بالبيانات التي تنشئها وحدة التحكم أثناء التشغيل: المعلمات النشطة، ومتغيرات وقت التشغيل، ومعلومات الحالة الأخرى التي يجب أن تبقى خلال انقطاعات الطاقة القصيرة ولكن يتم الحفاظ عليها بواسطة بطارية النسخ الاحتياطي أثناء إيقاف التشغيل الكامل. سعة ذاكرة الوصول العشوائي الثابتة البالغة 1 ميجابايت تناسب الأنظمة ذات مجموعات المعلمات المعتدلة.
حيث يلزم مخزن معلمات أكبر، فإن المتغير B2 (A20B-3900-0241، مع ذاكرة وصول عشوائي ثابتة بسعة 2 ميجابايت) يلبي هذه الحاجة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3900-0240 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة ذاكرة للقراءة فقط / ذاكرة وصول عشوائي ثابتة (لوحة مطبوعة) |
| التسمية | الوحدة B1 |
| سلسلة اللوحة | A20B-3900 |
| سعة ذاكرة القراءة فقط | 128 ميجابايت (ذاكرة فلاش للقراءة فقط، غير متطايرة) |
| سعة ذاكرة الوصول العشوائي الثابتة | 1 ميجابايت (مدعومة بالبطارية، متطايرة) |
| التركيب | وحدة توصيل، لوحة التحكم الرئيسية |
| التطبيق | أنظمة وحدات تحكم CNC والروبوتات من FANUC |
| بعد التركيب | إعادة تحميل كامل لملفات ذاكرة القراءة فقط والمعلمات والبرامج مطلوبة |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% رطوبة نسبية كحد أقصى (غير متكثفة) |
| الحالة المتاحة | جديد / مجدد / تم إصلاحه |
القفزة من 32 ميجابايت أو 64 ميجابايت إلى 128 ميجابايت ذاكرة قراءة فقط ليست عشوائية. تتراكم أنظمة CNC من FANUC محتوى البرامج بمرور الوقت.
تأخذ برامج النظام الأساسية جزءًا من ذاكرة القراءة فقط.
كل خيار يتم تحميله على وحدة التحكم — منفذ الماكرو، وظائف البرمجة الحوارية، حزم اللغات الإضافية، الدورات المخصصة، سعة PMC الموسعة — يستهلك مساحة أكبر في ذاكرة القراءة فقط. تقوم أنظمة الروبوت بتحميل برامج الروبوت، ومكتبات الرؤية، وحزم التحكم في القوة، وبرامج أخرى خاصة بالتطبيق.
وحدة تحكم تعمل بتكوين أساسي تعمل بشكل مريح على 32 ميجابايت أو 64 ميجابايت.
وحدة تحكم بها العديد من الخيارات، وسلم PMC كبير، وبرامج مستخدم واسعة تدفع نحو هذه الحدود وتتجاوزها.
ذاكرة القراءة فقط بسعة 128 ميجابايت في A20B-3900-0240 تلغي هذا القيد. إنها الوحدة للتكوينات الكاملة لوحدات التحكم حيث تكون سعات ذاكرة القراءة فقط الأصغر غير كافية.
تركيب A20B-3900-0240 جديدة يقوم بتركيب وحدة فارغة. لا توجد برامج، لا توجد معلمات، لا توجد برامج. يجب إعادة تحميل كل شيء قبل أن تتمكن الآلة أو الروبوت من العمل.
هذه ليست خطوة بسيطة.
يجب تحميل ملفات ذاكرة القراءة فقط باستخدام إجراء تمهيد FANUC المناسب. يجب استعادة معلمات CNC من نسخة احتياطية للمعلمات.
يجب إعادة تحميل برامج سلم PMC. يجب استعادة برامج المستخدم، وبيانات الأدوات، وأي بيانات مخزنة أخرى.
كل فئة من البيانات تستخدم مسار استعادة مختلف. التسلسل مهم. أكمل تثبيت البرنامج قبل تحميل المعلمات، وتأكد من سلامة البرنامج قبل تحميل المعلمات.
يجب أن تكون النسخة الاحتياطية التي تغذي هذه الاستعادة حديثة وكاملة. النسخة الاحتياطية القديمة تعيد حالة نظام قديمة.
النسخة الاحتياطية الجزئية تترك فجوات تتطلب إعادة إدخال يدوي. الحفاظ على نسخة احتياطية موثقة وكاملة — محدثة بعد أي تغيير في النظام — هو الطريقة الوحيدة لجعل استبدال اللوحة مباشرًا.
تشير تسميات سلسلة A20B-3900 B1 و B2 إلى سعة ذاكرة الوصول العشوائي الثابتة. تحمل وحدات B1 ذاكرة وصول عشوائي ثابتة بسعة 1 ميجابايت. تحمل وحدات B2 ذاكرة وصول عشوائي ثابتة بسعة 2 ميجابايت.
سعة ذاكرة القراءة فقط — 128 ميجابايت في هذه الحالة — هي نفسها. يظهر الاختلاف في مقدار تخزين المعلمات المتطايرة المتاح.
تعمل معظم أنظمة CNC من FANUC بشكل مريح على ذاكرة وصول عشوائي ثابتة بسعة 1 ميجابايت. بعض التكوينات — خاصة تلك التي تحتوي على مجموعات معلمات كبيرة جدًا، وبيانات إدارة عمر الأداة واسعة النطاق، أو عدد كبير من البرامج المخزنة — تستفيد من 1 ميجابايت الإضافية التي يقدمها المتغير B2.
توثيق وحدة التحكم أو ملصق الوحدة الأصلية يؤكد أي متغير تم تركيبه في المصنع. هذا يحدد أي بديل صحيح.
س1: وحدة التحكم لا تبدأ بعد تثبيت A20B-3900-0240. ما هو السبب الأكثر احتمالاً؟
محتويات ذاكرة القراءة فقط فارغة في وحدة جديدة. تتطلب وحدة التحكم برنامج نظام صالح في ذاكرة القراءة فقط للتمهيد.
قم بالوصول إلى شاشة تمهيد FANUC (اضغط على مفاتيح معينة أثناء التشغيل — الإجراء يختلف حسب طراز وحدة التحكم) وقم بتحميل برنامج النظام عبر بطاقة الذاكرة أو USB. بمجرد تحميل البرنامج، يجب أن تبدأ وحدة التحكم في العمل بشكل طبيعي.
س2: هل A20B-3900-0240 قابلة للتبديل مع A20B-3900-0241 (B2)؟
يتشاركان نفس سعة ذاكرة القراءة فقط البالغة 128 ميجابايت. الاختلاف هو ذاكرة الوصول العشوائي الثابتة: B1 لديها 1 ميجابايت، B2 لديها 2 ميجابايت.
يمكن لـ B2 غالبًا أن تحل محل B1 دون مشاكل — ذاكرة وصول عشوائي ثابتة أكبر لا تسبب مشاكل. قد يتسبب استبدال B1 بـ B2 في مشاكل إذا تم تكوين النظام لاستخدام سعة ذاكرة الوصول العشوائي الثابتة الكاملة البالغة 2 ميجابايت.
تحقق من المتطلب من وثائق وحدة التحكم قبل الاستبدال.
س3: ما هي البيانات التي يجب إعادة تحميلها بعد استبدال A20B-3900-0240؟
جميع ملفات ذاكرة القراءة فقط (برنامج النظام، برنامج الخيارات، سلم PMC)، وجميع معلمات CNC، وجميع البرامج المخزنة، وأي بيانات مستخدم.
لكل منها مسار تحميل منفصل. أكمل تثبيت البرنامج أولاً، ثم المعلمات، ثم البرامج.
لا تتخطى خطوة البرنامج — قد تولد المعلمات المحملة بدون برنامج صحيح إنذارات أو تفشل في التحميل بشكل صحيح.
س4: بطارية النسخ الاحتياطي لذاكرة الوصول العشوائي الثابتة فارغة. هل اللوحة لا تزال قابلة للاستخدام؟
جزء ذاكرة القراءة فقط سليم بغض النظر عن حالة البطارية — فهي غير متطايرة.
سيفقد جزء ذاكرة الوصول العشوائي الثابتة محتوياته خلال أي حدث انقطاع للتيار الكهربائي بعد فشل البطارية. استبدل البطارية وأعد تحميل جميع البيانات المقيمة في ذاكرة الوصول العشوائي الثابتة.
اللوحة نفسها وظيفية؛ فقط بيانات ذاكرة الوصول العشوائي الثابتة تتطلب استعادة.
س5: كيف يجب التعامل مع A20B-3900-0240 أثناء التركيب؟
استخدم احتياطات مضادة للكهرباء الساكنة طوال الوقت. قم بتأريض نفسك قبل لمس اللوحة.
امسك بالحواف فقط — تجنب لمس مسارات الدوائر أو الرقائق. قم بالتركيب والإزالة مع إيقاف تشغيل الطاقة.
تأكد من أن الوحدة مثبتة بالكامل في موصلها بعد التركيب — قد تتسبب الوحدة المثبتة جزئيًا في حدوث أعطال متقطعة بدلاً من فشل نظيف، مما يجعل التشخيص صعبًا.
