| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3900-0241 |

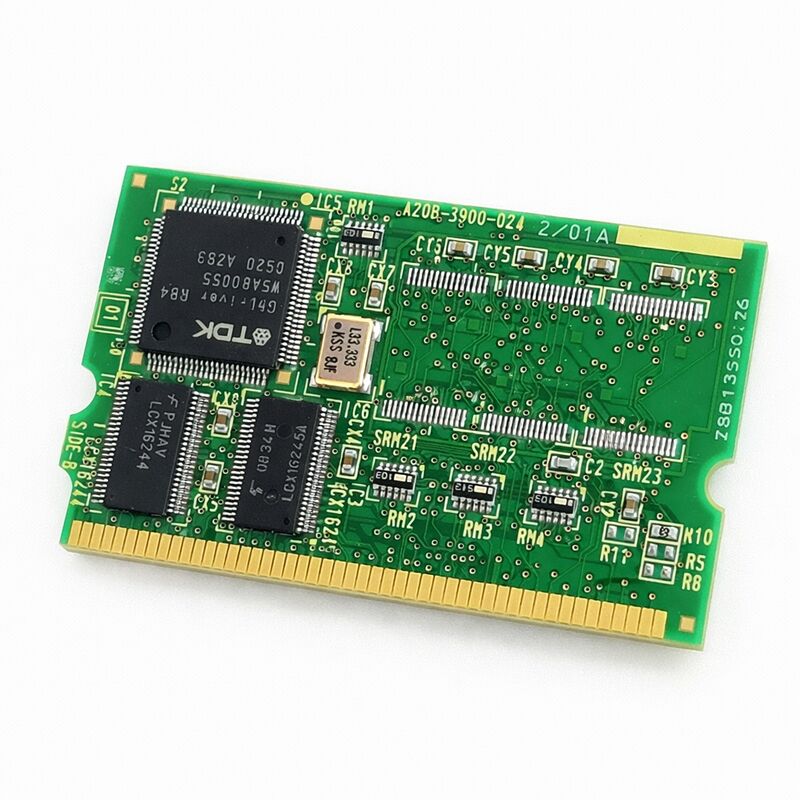

رقم القطعة: A20B-3900-0241
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة ذاكرة FROM / SRAM (PCB)
التسمية: الوحدة B2
معرف FROM: E4
معرف SRAM: 04
A20B-3900-0241 هو الإصدار B2 من وحدة ذاكرة FANUC بسعة 128 ميجابايت FROM / 2 ميجابايت SRAM — وهي المقابل للإصدار B1 (A20B-3900-0240)، مع مضاعفة تخصيص SRAM من 1 ميجابايت إلى 2 ميجابايت.
تم تأكيد استخدامه في أنظمة FANUC 0i-D CNC، من بين أنظمة أخرى، ويؤدي نفس الدور الأساسي مثل أي وحدة أخرى في سلسلة A20B-3900: توفير الذاكرة غير المتطايرة والذاكرة المتطايرة المدعومة بالبطارية التي يعتمد عليها المتحكم للاحتفاظ ببرامجه وبيانات وقت التشغيل.
تدعم ذاكرة Flash ROM بسعة 128 ميجابايت تكوينات FANUC CNC المحملة بالكامل.
يوجد برنامج النظام، وبرنامج السيرفو، وبرامج سلم PMC، وحزم الخيارات، والبرامج المعرفة من قبل المستخدم في FROM.
تقوم ذاكرة FROM في A20B-3900-0241 بتخزين كل هذا عبر دورات الطاقة دون الحاجة إلى بطارية — ذاكرة Flash ROM غير متطايرة بطبيعتها.
يقرأ المتحكم ذاكرة FROM عند بدء التشغيل ويحمل محتوياتها إلى الذاكرة العاملة. معرف FROM E4 ومعرف SRAM 04 يحددان تكوين ذاكرة هذه الوحدة ضمن أنظمة التشخيص والتكوين الخاصة بـ FANUC.
الـ 1 ميجابايت الإضافية من SRAM مقارنة بالإصدار B1 تستوعب التطبيقات ذات مجموعات المعلمات الأكبر، ومتطلبات تخزين البرامج الموسعة، أو الاستخدام المكثف لوظائف إدارة البيانات الاختيارية لـ FANUC.
في الأنظمة التي تم تركيب الوحدة B2 فيها من المصنع، قد يؤدي استبدالها بوحدة B1 إلى عدم كفاية SRAM لمجموعة الخيارات المكونة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-3900-0241 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة ذاكرة FROM / SRAM (PCB) |
| التسمية | الوحدة B2 |
| سلسلة اللوحة | A20B-3900 |
| معرف FROM | E4 |
| معرف SRAM | 04 |
| سعة FROM | 128 ميجابايت (Flash ROM، غير متطايرة) |
| سعة SRAM | 2 ميجابايت (مدعومة بالبطارية، متطايرة) |
| الأنظمة المتوافقة | FANUC 0i-D CNC ووحدات تحكم FANUC الأخرى |
| التركيب | وحدة توصيل، لوحة رئيسية للمتحكم |
| بعد التركيب | يجب إعادة تحميل جميع ملفات FROM والمعلمات والبرامج |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (بدون تكثف) |
| الحالة المتاحة | جديد / مجدد / مُصلح |
لا تحتاج ذاكرة Flash ROM إلى بطارية. البيانات التي تحتفظ بها تبقى ثابتة بغض النظر عن حالة الطاقة. هذا هو المكان المناسب لأي شيء لا ينبغي أن يتغير أثناء التشغيل العادي: نواة CNC، وبرنامج التحكم في السيرفو، ووقت تشغيل سلم PMC، وبرنامج الخيارات الخاص بالتطبيق. لا يتغير أي من هذه الأمور من دورة إلى أخرى.
يتم تحميلها مرة واحدة عند بدء التشغيل وتعمل من ذاكرة الوصول العشوائي (RAM) حتى دورة الطاقة التالية.
ذاكرة SRAM مختلفة. إنها متطايرة — تنسى محتوياتها عند قطع الطاقة، ما لم تحافظ بطارية احتياطية على تشغيلها.
تحتفظ ذاكرة SRAM بالبيانات التي تتغير أثناء تشغيل الجهاز: المعلمات التي يحددها مشغل الجهاز أو مهندس الخدمة، وبرامج التشغيل المخزنة، وبيانات الأداة النشطة، وجداول تعويض خطأ الميل.
كل هذا يتم تخزينه في SRAM. البطارية الاحتياطية هي مكون صيانة — لها عمر خدمة ويجب استبدالها بشكل دوري قبل أن تفشل بصمت.
ذاكرة SRAM بسعة 2 ميجابايت في الوحدة B2 مهمة في الأنظمة التي تقترب من حدود 1 ميجابايت.
قد لا يلاحظ المتحكم الذي يشغل وظيفة CNC واحدة مع مكتبة برامج صغيرة ومجموعة معلمات دنيا الفرق أبدًا.
سيجد المتحكم الذي يدير مركز تشغيل كبير به مئات البرامج المخزنة، وقاعدة بيانات شاملة لإدارة عمر الأداة، ومجموعة كاملة من الخيارات، مساحة إضافية قيمة.
FANUC 0i-D هي منصة CNC متوسطة المدى منتشرة على نطاق واسع. إنها تشغل مراكز التشغيل، ومراكز الخراطة، وآلات EDM السلكية، وآلات التجليخ عبر مجموعة من عدد المحاور.
جلب 0i-D تحسينات كبيرة في القدرات مقارنة بأسلافه — عدد محاور أعلى، استيفاء نانو، أداء سيرفو محسّن، وتوفر خيارات أوسع.
لا تزال وحدات التحكم في هذا الجيل قيد الإنتاج النشط عالميًا، ووحدات FROM/SRAM الخاصة بها هي عناصر صيانة نشطة.
تم تأكيد A20B-3900-0241 لتركيبات 0i-D.
معرفات FROM ID E4 و SRAM ID 04 تربط الوحدة بتكوين الذاكرة المحدد الذي تستخدمه منصة 0i-D في نطاق السعة هذا.
تظهر هذه المعرفات في تشخيصات تكوين المتحكم — التحقق منها بعد التركيب يؤكد أن المتحكم قد تعرف بشكل صحيح على الوحدة الجديدة.
استبدال A20B-3900-0241 يعيد ضبط برنامج وبيانات المتحكم إلى حالة فارغة.
كل ما كان على الوحدة السابقة — برنامج النظام، والمعلمات، والبرامج، وبيانات التعويض — قد اختفى. يجب استعادته من النسخة الاحتياطية قبل أن يتمكن الجهاز من العمل.
تسلسل الاستعادة الصحيح: تحميل برنامج FROM أولاً، ثم المعلمات، ثم البرامج وبيانات المستخدم. محاولة تحميل المعلمات قبل تثبيت إصدار البرنامج الصحيح قد ينتج عنه إنذارات عدم تطابق البرنامج.
تحقق من إصدار البرنامج بعد تثبيت FROM وتأكد من مطابقته للإصدار المتوقع في النسخة الاحتياطية قبل تحميل المعلمات.
تحقق من معرف FROM ومعرف SRAM في شاشة تشخيص المتحكم بعد التركيب.
E4 و 04 على التوالي يؤكدان التعرف على الوحدة الصحيحة.
إذا لم تظهر المعرفات كما هو متوقع، فقم بفحص تثبيت الوحدة وحالة الموصل قبل استنتاج أن الوحدة معيبة.
س1: بعد تثبيت A20B-3900-0241، يظهر إنذار تكوين ROM في المتحكم. ماذا يعني هذا؟
يظهر هذا الإنذار عادةً عندما لا يتمكن المتحكم من قراءة FROM بشكل صحيح، أو عندما لا يتطابق معرف FROM مع التكوين المتوقع للمتحكم.
تأكد من أن الوحدة مثبتة بالكامل.
إذا كانت مثبتة بشكل صحيح واستمر الإنذار، فتأكد من أن رقم قطعة الوحدة صحيح لنوع المتحكم المثبت.
يجب أن يظهر معرف FROM E4 في تشخيصات تكوين نظام المتحكم بمجرد التعرف على الوحدة بشكل صحيح.
س2: هل يمكن لـ A20B-3900-0241 استبدال A20B-3900-0240 (B1) في جهاز تم تركيبه في الأصل بوحدة B1؟
بشكل عام نعم — توفر الوحدة B2 نفس سعة 128 ميجابايت FROM مثل B1، مع SRAM إضافية.
لن يتضرر النظام الذي تم تركيبه في الأصل بوحدة B1 بسبب الـ SRAM الإضافية في الوحدة B2.
تأكد من وثائق الجهاز أن طراز المتحكم يقبل كل من B1 و B2.
قم بتحميل جميع البرامج والمعلمات كالمعتاد بعد الاستبدال.
س3: هل يتم تخزين برامج سلم PMC في FROM أم SRAM؟
يتم تخزين برامج سلم PMC في FROM (غير متطايرة). إنها تبقى بعد إيقاف التشغيل دون الحاجة إلى بطارية.
ومع ذلك، يتم الاحتفاظ بمعلمات PMC وبعض متغيرات بيانات PMC في SRAM (مدعومة بالبطارية).
يجب استعادة كل من FROM و SRAM بشكل صحيح بعد استبدال الوحدة لكي تعمل PMC بشكل طبيعي.
أعد تحميل السلم من خلال إجراء استعادة برنامج FROM، واستعد معلمات PMC بشكل منفصل.
س4: تظهر SRAM فارغة بعد التركيب ولكن FROM تم تحميله بشكل صحيح. لماذا؟
الوحدة الجديدة أو التي تم توريدها حديثًا تحتوي على SRAM فارغة. تم استعادة محتوى FROM من خلال إجراء تحميل البرنامج، ولكن يجب تحميل بيانات SRAM — المعلمات والبرامج — بشكل منفصل من خلال إجراء استعادة المعلمات والبرامج.
هذه خطوة طبيعية ومتوقعة في استبدال الوحدة. قم بإجراء إجراء الاستعادة بالكامل قبل اختبار وظيفة الجهاز.
س5: كيف يمكنني تأكيد معرف FROM ومعرف SRAM بعد تثبيت A20B-3900-0241؟
قم بالوصول إلى شاشة تشخيص النظام على متحكم FANUC — عادةً ما توجد ضمن قائمة النظام / التكوين.
يتم عرض معرف FROM ومعرف SRAM في ملخص تكوين الأجهزة للمتحكم.
بالنسبة لـ A20B-3900-0241، يجب أن يقرأ معرف FROM E4 ويجب أن يقرأ معرف SRAM 04. تؤكد هذه القيم أن المتحكم قد تعرف بشكل صحيح على الوحدة المثبتة.
