| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8001-0641 |

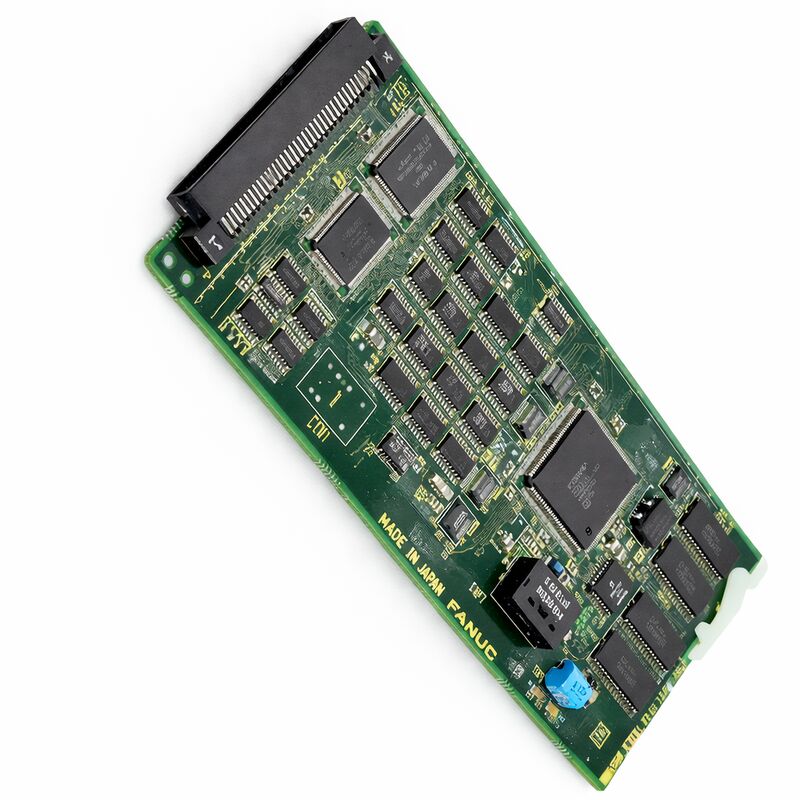

الـFANUC A20B-8001-0641هوPCB واجهة HSSBتستخدم على جانب CNC من أجهزة التحكم في FANUC i-Series.16i و 18i و 21iالمنصات، وترتديها في الوحدة الأساسية، ويشملمؤتمر الأطراف 7وصلة بصرية لربط الحافلة المتسلسلة عالية السرعة.
في بيئة آلة عملية،يتم اختيار هذه اللوحة عندما يحتاج CNC إلى مسار اتصال بصري مخصص إلى جهاز كمبيوتر شخصي متوافق بدلاً من اتصال متسلسل قياسي منخفض السرعة.
في بنية أجهزة i-Series ، HSSB هو الحافلة المتسلسلة عالية السرعة المستخدمة لنقل كميات كبيرة من البيانات بين CNC وPC عبر الألياف الضوئية.
هذا يجعل A20B-8001-0641 لوحة للاتصالات ودمج النظام بدلا من التحكم في المحور، طاقة الغزل، أو وظائف العرض فقط.
يتم تثبيتها عادة جنبا إلى جنب مع أجهزة التحكم الأساسية مثل بطاقة وحدة المعالجة المركزية ، بطاقة التحكم في المحور ، ووحدات الذاكرة في هيكل التحكم بالأرضية الصفراء.
هناك تفاصيل عملية مهمة أثناء تخطيط النظام: طول كابل HSSB يمكن أن يصل إلى100 مترعندما تكون هذه لوحة واجهة الجانب NC مقترنة مع لوحات الجانب PC متوافقة معينة.
هذا يجعل اللوحة مفيدة ليس فقط لدمج مستوى الخزانة، ولكن أيضا للتركيبات حيث يتم تفضيل وصلة بصرية نظيفة عبر مسافة أطول من الجهاز إلى الكمبيوتر.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8001-0641 |
| العلامة التجارية | فانوك |
| نوع المنتج | شاشة PCB الواجهة |
| وظيفة المجلس | واجهة HSSB |
| عائلة التحكم | سلسلة 16i / 18i / 21i |
| وسيط الاتصال | الألياف البصرية |
| الجهاز الضوئي | مؤتمر الأطراف 7 |
| سياق التثبيت | لوحة CNC في الوحدة الأساسية |
| دور نموذجي | الاتصالات عالية السرعة بين CNC و PC |
الـA20B-8001-0641هو الأنسبالاتصالات عالية السرعة بين الكمبيوتر الشخصي والحاسب الآليفي أنظمة FANUC i-Series.
يتناسب مع الآلات التي تحتاج إلى رابط HSSB بصري لنقل كميات أكبر من البيانات،أو الحفاظ على هيكل اتصال CNC إلى الكمبيوتر دون تغيير بنية التحكم الأصلية.
كما أنها تتناسب معدعم التجديد,استبدال اللوحة في وحدات التحكم 16i/18i/21i، وأعمال الصيانة على أنظمة i-Series ذات الخلف الأصفرحيث يجب استعادة مسار HSSB الأصلي.
من حيث الصيانة ، هذه اللوحة مفيدة أكثر عندما تظل أجهزة CNC قابلة للعمل وتحتاج طبقة الاتصال إلى لوحة الواجهة الصحيحة بدلاً من تغيير التحكم الأوسع.
س1: ما هو الغرض الرئيسي من A20B-8001-0641؟
وظيفتها هي توفيرواجهة HSSB على جانب CNC، مما يسمح لوجهة تحكم FANUC i-Series بتبادل كميات كبيرة من البيانات مع جهاز كمبيوتر متوافق من خلال اتصال بالألياف الضوئية.
السؤال الثاني: هل هذا هو لوحة HSSB من جانب الكمبيوتر؟
لا، هذا النموذج هولوحة واجهة الجانب NC/CNCيستخدم ترتيب HSSB لوحة جانب CNC ولوحة واجهة جانب PC منفصلة ، متصلة عبر الألياف الضوئية.
س3: ما هي عناصر التحكم في FANUC التي ترتبط بها عادة؟
هو مرتبط معأجهزة التحكم من سلسلة i مثل 16i و 18i و 21i، ويتم تركيبها في وحدة CNC الأساسية بدلا من صندوق الاتصالات الخارجية العامة.
السؤال 4: لماذا هو اتصال COP7 مهم؟
الـمؤتمر الأطراف 7المرفق هو نقطة الاتصال الضوئية المستخدمة من قبل رابط HSSB.حالة الاتصال وتوافق الكابلات ذات صلة مباشرة باستقرار الاتصال.
س5: ما الذي يجب التحقق منه قبل استبدال هذه اللوحة؟
تأكيد رقم الجزء الدقيق، والتحقق من أن الآلة تستخدم بالفعل HSSB، وتفتيش الاتصال البصري وحالة الألياف، والتحقق من أن لوحة واجهة جانب الكمبيوتر المزدوجة متوافقة.
نظرًا لأن هذا اللوح ينتمي إلى طبقة الاتصال ، يجب أن يشمل تشخيص الخطأ مسار HSSB الكامل بدلاً من بطاقة CNC فقط.
