| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |

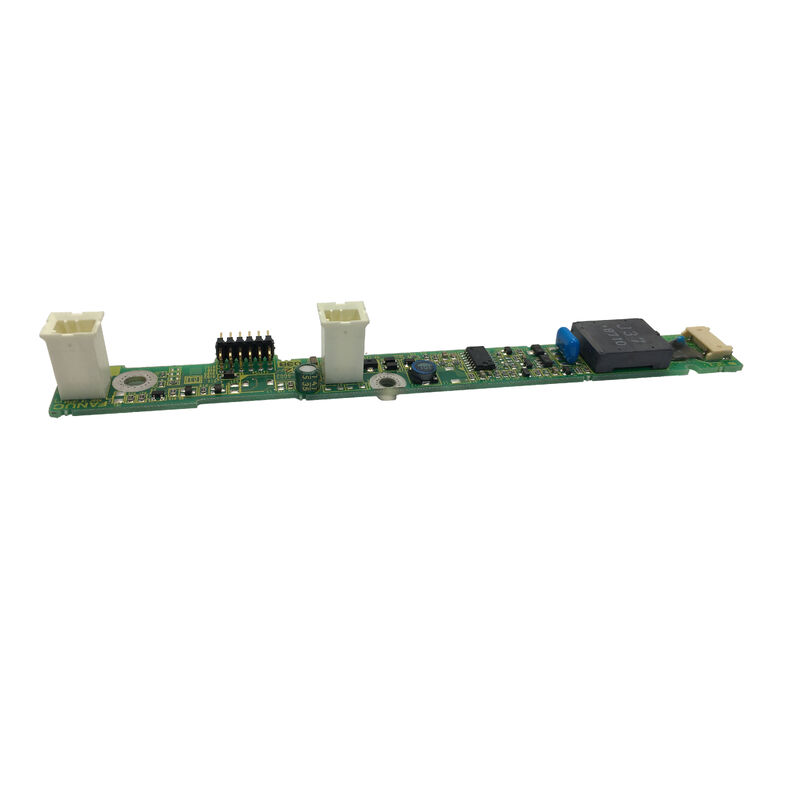

| رقم الموديل | A20B-8002-0702 |
بالنسبة للأعطال المتعلقة بالعرض في وحدات تحكم FANUC من سلسلة 0i، فإن A20B-8002-0702 هو بديل مستهدف ووظيفي محدد.
هذا الطراز هو لوحة عاكس الإضاءة الخلفية تُستخدم في وحدات تحكم سلسلة B3 من سلسلة 0i-D مع شاشات ملونة مقاس 9.5 بوصة، حيث يعتمد نظام إضاءة الشاشة على الأداء الصحيح لمرحلة العاكس.
على عكس بطاقة تحكم عامة، فإن هذه اللوحة لها وظيفة مركزة ضمن تجميع الشاشة.
إنها تساعد في تشغيل قسم الإضاءة الخلفية لشاشة LCD وتدعم قابلية قراءة شاشة المشغل. عندما تصبح لوحة العاكس غير مستقرة، قد تظل الآلة تعمل داخليًا، ولكن الواجهة المرئية تصبح صعبة أو مستحيلة الاستخدام.
في إعدادات الإنتاج، يمثل ذلك مشكلة تشغيلية حقيقية لأن الآلة لم تعد قادرة على عرض الإنذارات أو الإعدادات أو معلومات العملية بطريقة طبيعية.
بالنسبة لمشتري قطع الغيار وفرق الصيانة، فإن A20B-8002-0702 هي بالتالي مكون إصلاح عملي لاستعادة سطوع الشاشة في منصة العرض الصحيحة 0i-D B3.
إنها مفيدة بشكل خاص حيث يكون هيكل النظام لا يزال سليمًا وتحتاج فقط مرحلة طاقة العرض إلى التصحيح.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-8002-0702 |
| العلامة التجارية | FANUC |
| نوع اللوحة | لوحة عاكس الإضاءة الخلفية |
| عائلة التحكم | سلسلة 0i-D B3 |
| حجم الشاشة | شاشة ملونة مقاس 9.5 بوصة |
| الدور الرئيسي | دعم طاقة الإضاءة الخلفية لشاشة LCD |
| الاستخدام النموذجي | الإصلاح والاستبدال |
عادة ما يتم شراء A20B-8002-0702 بواسطة:
قيمتها ليست في كونها لوحة متعددة الوظائف واسعة النطاق، بل في حل فئة محددة جدًا من مشاكل طاقة العرض بالنموذج الصحيح.
س1: ما هو نوع نظام FANUC المرتبط بلوحة العاكس هذه؟
ترتبط A20B-8002-0702 بوحدات تحكم سلسلة 0i-D B3 التي تستخدم تجميعات شاشات ملونة مقاس 9.5 بوصة.
من حيث الخدمة، هذا يجعلها مكون دعم للعرض لعائلة تحكم محددة بدلاً من لوحة عاكس عالمية.
المطابقة الدقيقة للنظام مهمة عند تحديد البديل الصحيح.
س2: لماذا قد تبدو الآلة وكأنها تعاني من فشل في الشاشة عندما تكون المشكلة الحقيقية هي لوحة العاكس؟
لأن وحدة التحكم قد لا تزال تعمل، وقد تكون لوحة LCD لا تزال موجودة، ولكن بدون طاقة إضاءة خلفية مناسبة، تصبح الشاشة مظلمة جدًا بحيث لا يمكن قراءتها.
يمكن أن يؤدي هذا إلى تضليل الأقل خبرة في استكشاف الأخطاء وإصلاحها. غالبًا ما يتحقق الفنيون الصناعيون مما إذا كانت CNC نشطة خلف مشكلة العرض قبل استنتاج أن اللوحة نفسها معيبة.
س3: هل هذه اللوحة مسؤولة عن معالجة الصور أم مجرد إضاءة الشاشة؟
دورها الأساسي هو في قسم طاقة الإضاءة الخلفية بدلاً من مسار التحكم الكامل في الصورة.
هذا التمييز مهم. لا تأتي مشاكل توليد الصورة ومشاكل الإضاءة دائمًا من نفس الأجهزة.
الشاشة التي لا تحتوي على سطوع قابل للقراءة ولكن مع نشاط تحكم طبيعي آخر غالبًا ما تشير بقوة أكبر إلى تشخيص مرحلة العاكس بدلاً من عطل في لوحة العرض الرئيسية.
س4: ما هي خطوات الفحص الموصى بها قبل استبدال هذه القطعة؟
يجب على الفني التحقق من رقم القطعة الدقيق، وفحص سلك الشاشة، وفحص الموصلات، ومراجعة ظروف حرارة الخزانة، والتأكد مما إذا كانت لوحة LCD نفسها بها تلف مرئي.
من الممارسات الجيدة أيضًا فحص المكونات القريبة المتعلقة بالطاقة، لأن لوحات العاكس يمكن أن تفشل كجزء من عملية شيخوخة أوسع في تجميع الشاشة.
س5: لماذا هذه القطعة مهمة للاستخدام المستمر لوحدات تحكم CNC القديمة؟
تبقى العديد من أنظمة CNC الراسخة منتجة لفترة طويلة بعد التثبيت، وتشكل الأعطال المتعلقة بالعرض من بين احتياجات الخدمة الأكثر شيوعًا بمرور الوقت.
تسمح لوحة العاكس الصحيحة بتظل تجميع الشاشة الأصلي قابلاً للاستخدام، وتتجنب استبدال وحدة التحكم غير الضروري، وتساعد في الحفاظ على الآلة في الخدمة بأقل قدر من الاضطراب في الإعداد الحالي.
