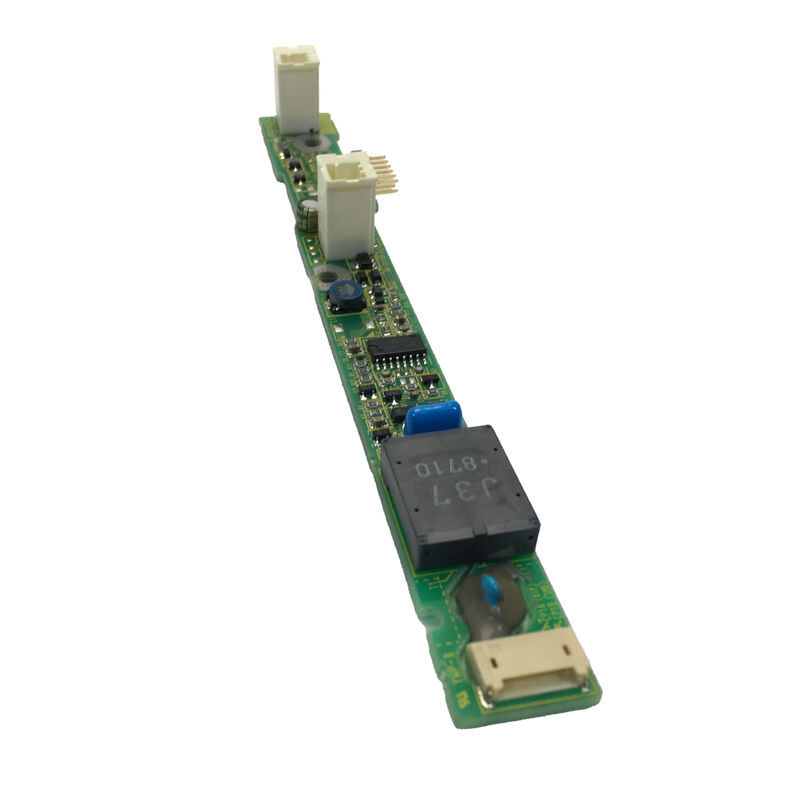

A20B-8002-0703 لوحة PCB Fanuc A20B80020703 A2OB-8OO2-O7O3

فانوك A20B-8002-0703 عاكس شاشة LCD ملونة مقاس 8.4 بوصة لأنظمة عرض CNC

مقدمة المنتج

الـ فانوك A20B-8002-0703 هو عاكس شاشة LCD ملونة مقاس 8.4 بوصة مصمم لتطبيقات متعلقة بالعرض حيث يكون إضاءة الشاشة المستقرة والأداء البصري الموثوق به ضروريين. كجزء من سلسلة A20B-8002، يتم وضع هذه الوحدة كمكون دعم عرض مخصص بدلاً من لوحة تحكم للأغراض العامة، مما يجعلها ذات صلة خاصة في أعمال الخدمة والاستبدال لأنظمة واجهة فانوك.

في تشغيل الآلات العملي، يلعب قسم العاكس دورًا محددًا للغاية.

يمكن أن تظل الشاشة تحتوي على لوحة LCD سليمة ومنطق تحكم عامل، ومع ذلك تظل غير قابلة للقراءة إذا كان مرحلة طاقة الإضاءة الخلفية غير مستقرة أو قد فشلت.

لهذا السبب غالبًا ما تكون لوحات العاكس نقطة فحص رئيسية في استكشاف أخطاء شاشات CNC المظلمة أو الخافتة أو المتقطعة وإصلاحها.

يعالج A20B-8002-0703 هذا الجزء من سلسلة العرض عن طريق دعم وظيفة الإضاءة المطلوبة لشاشة واضحة وقابلة للاستخدام.

بالنسبة لفرق الصيانة، تكمن قيمة هذا النموذج في التوافق المركز، والبساطة الوظيفية، وفائدته في استعادة قابلية قراءة العرض الطبيعية دون استبدال جزء أكبر من تجميع واجهة المشغل.

في تركيبات الآلات طويلة الأمد، هذا يجعله قطعة غيار عملية لتدفقات عمل إصلاح الشاشات.

معلومات المعلمات

قيمة التطبيق الرئيسية

• مصمم لـ أنظمة عرض LCD ملونة مقاس 8.4 بوصة
• يدعم الإضاءة الخلفية المستقرة ورؤية الشاشة
• مفيد لـ أعمال إصلاح واستبدال الشاشات
• مناسب لـ صيانة تجميعات شاشات فانوك
• عملي لـ مخزون الخدمة الصناعية

أين يتناسب في نظام العرض

على عكس لوحة LCD نفسها، لا يقوم العاكس بإنشاء الصورة. وظيفته هي دعم جانب الإضاءة لتجميع العرض. في الخدمة الميدانية، هذا التمييز مهم.

قد تستمر الآلة في العمل بشكل طبيعي في الخلفية بينما تبدو الشاشة سوداء أو داكنة جدًا بحيث لا يمكن قراءتها. في كثير من الحالات، لا تكون المشكلة هي معالج التحكم أو لوحة LCD، ولكن مرحلة العاكس التي تشغل إضاءة الشاشة.

هذا يجعل A20B-8002-0703 مكون استبدال مستهدف لأعطال متعلقة بالعرض حيث يكون الحفاظ على هيكل الشاشة الأصلي مفضلاً على تغيير تجميع الواجهة بالكامل.

أسئلة وأجوبة

س 1: ما هي الوظيفة الرئيسية لـ A20B-8002-0703؟
يعمل A20B-8002-0703 كعاكس LCD لنظام عرض ملون مقاس 8.4 بوصة. في الاستخدام الصناعي، هذا يعني أنه يدعم قسم طاقة الإضاءة الخلفية اللازم لبقاء الشاشة مرئية.

إذا لم يكن العاكس يعمل بشكل صحيح، فقد تظهر الشاشة مظلمة أو غير قابلة للقراءة أو غير مستقرة على الرغم من أن الآلة نفسها لا تزال تعمل ومستجيبة.

س 2: كيف تختلف لوحة العاكس عن لوحة LCD؟
لوحة LCD هي سطح العرض الذي يحمل الصورة، بينما يدعم العاكس جانب الإضاءة لتجميع الشاشة. يمكن لعاكس معطل أن يجعل لوحة LCD سليمة تبدو معطلة.

لهذا السبب، يفصل الفنيون ذوو الخبرة مشاكل الشاشة إلى أعطال اللوحة، وأعطال العاكس، ومشاكل الكابلات، وأعطال اللوحة الرئيسية بدلاً من استبدال تجميع العرض بشكل أعمى.

س 3: ما هي الأعراض التي تشير عادةً إلى مشاكل العاكس؟
تشمل الأعراض النموذجية شاشة سوداء مع استمرار نشاط التحكم، أو شاشة خافتة، أو سطوع وامض، أو شاشة تضيء لفترة وجيزة عند بدء التشغيل ثم تتلاشى.

في أعمال خدمة CNC، غالبًا ما تشير هذه العلامات إلى أنه يجب فحص مرحلة طاقة الإضاءة الخلفية قبل الحكم على لوحة LCD أو لوحة التحكم الرئيسية بالفشل.

س 4: لماذا يعتبر المطابقة الدقيقة للنموذج مهمة للوحات عاكس LCD؟
لأن لوحات العاكس مرتبطة بالمتطلبات الكهربائية والمادية لتجميعات شاشات محددة. حتى لو بدت لوحتان متشابهتين، فقد تختلفان في تخطيط الموصل، أو ملاءمة حجم العرض، أو خصائص الطاقة.

في الصيانة الصناعية، تساعد مطابقة النموذج الأصلي في تقليل خطر السطوع غير المستقر، أو الفشل المبكر، أو عدم ملاءمة التركيب.

س 5: ما الذي يجب فحصه قبل استبدال هذا العاكس؟
يجب على الفنيين تأكيد رقم القطعة الدقيق، وفحص الأشرطة والموصلات، وفحص حالة لوحة LCD، والتحقق مما إذا كان الخزانة تظهر علامات إجهاد حراري أو تلوث.

من الممارسات الجيدة أيضًا التحقق من أن مشكلة الشاشة لا تنتج عن مشاكل في الطاقة الأولية، حيث أن حالة إمداد فاشلة يمكن أن تنتج أحيانًا أعراضًا مشابهة.
