| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0137 |

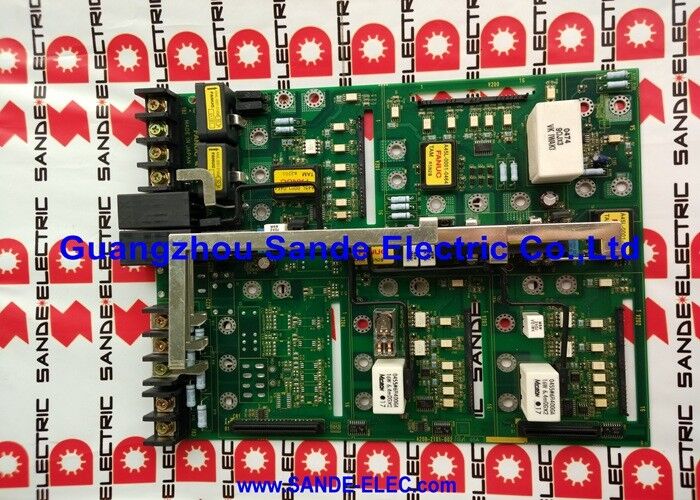

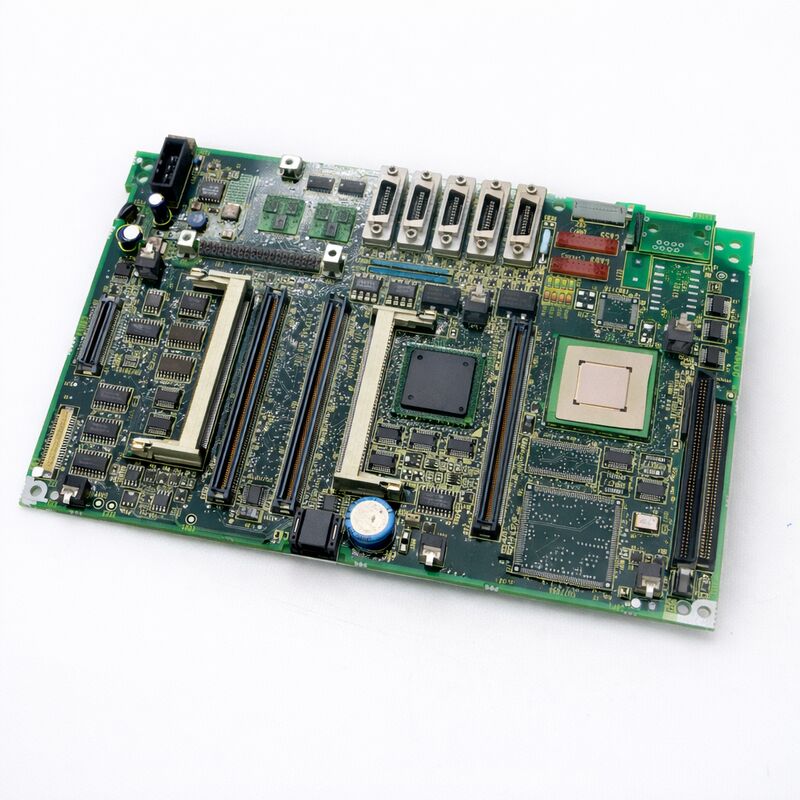

A20B-8100-0137 هو PCB الرئيسي لمجموعة FANUC 21i-A في التكوين المثبت على شاشة LCD. في التصميم المثبت على شاشة LCD ، the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsيشارك التكوينان نفس منصة 21i-A CNC ولكن يختلفان في التعبئة المادية.
هذا اللوحة الرئيسية المثبتة على شاشة LCD تتعامل مع جميع وظائف 21i-A CNC الأساسية: تنفيذ برمجيات CNC ، تنفيذ سلم PMC ، إدارة I / O ، معالجة واجهة المشغل ،وتنسيق وحدات التحكم الوظيفيةفشل الـ (بي سي بي) الرئيسي يسبب فشل كامل في نظام التحكم
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8100-0137 |
| CNC متوافق | السلسلة 21i-A |
| التثبيت | مقبّس على شاشة LCD |
| PMC | PMC-SA1 |
| سرعة التعليمات | 5 μs/خطوة |
| خطوات السلالم | 5,000 |
| السلسلة | A20B-8100 |
نسخة PMC المدمجة في هذه اللوحة هي PMC-SA1: تنفيذ تعليمات 5 μs / خطوة وحد أقصى 5000 خطوة سلم. وهذا يميزها عن المتغير PMC-SA5 ،الذي يوفر سرعة تنفيذ أعلى و سعة سلم أكبر.
بالنسبة لآلة 21i-A مجهزة بـ PMC-SA1 من البناء الأصلي ، فإن A20B-8100-0137 هي البديل المماثل الذي يحافظ على تكوين PMC الأصلي.استبدال لوحة تحمل PMC-SA5 يزيد من القدرة التقنية ولكن يغير بيئة PMC إذا تم كتابة وسلم الآلة المثبتة وتعديلها لسلوك SA1، إدخال SA5 دون مراجعة ليس مجرد هبوط.
حدود السلالم 5000 خطوة تستوعب منطق الأتمتة النموذجي للآلات الصغيرة والمتوسطة: تسلسلات تغيير الأدوات، منطق الوقوف الآمن، استجابة لوحة المشغل،وإدارة وضع الماكينة تناسب بشكل مريح ضمن هذه القدرة لمراكز التصنيع المباشرة وتطبيقات الدوائر.
ثلاثة نقاط فحص للتوافق قبل الطلب:
س1: ما هو الفرق بين PMC-SA1 و PMC-SA5؟
كلاهما إصدارات PMC مضمنة في عائلة PCB الرئيسية 21i-A. يوفر PMC-SA1 (هذا اللوحة) سرعة تعليمات 5 ميكرو ثانية / خطوة مع قدرة السلم القصوى 5000 خطوة.PMC-SA5 يوفر تنفيذ تعليمات أسرع وقدرة سلم أكبرلا يمكن استبدالها دون التحقق من أن برنامج السلم في الآلة المثبتة متوافق مع بيئة SA5.
س2: ما هو لوحة PCB الرئيسية المثبتة على LCD ، وكيف يختلف عن لوحة مستقلة؟
في التصميم المثبت على شاشة LCD ، يتم دمج لوحة PCB الرئيسية من CNC في الجزء الخلفي من وحدة لوحة LCD / لوحة المشغلالـ PCB الرئيسي في خزانة رف التحكم المنفصلة. كلاهما يستخدم نفس منصة 21i-A CNC ولكن أجهزة مادية مختلفة. لا يمكن استبدال أقراص PCB الرئيسية المثبتة على شاشة LCD والمستقلة جسديًا.
السؤال 3: هل استبدال A20B-8100-0137 يتطلب نسخة احتياطية من بيانات CNC؟
نعم، قم بنسخ الاحتياطي لجميع بيانات الـ (سي إن سي) ، المعلمات، سلم الـ (بي إم سي) ، بيانات الأدوات، البرامج قبل إزالة اللوحة الأصليةولكن النسخ الاحتياطي الكامل يحمي من أي فقدان للبيانات خلال إجراءات الاستبدالاللوحة البديلة تأتي مع المعدات المعتادة من المصنع
س4: ما الذي يجب التحقق منه قبل استنتاج أن الـ PCB الرئيسي قد فشل؟
تحقق من فولتاجيات إمدادات الطاقة التحكمية إذا كان إمدادات الطاقة الفاشلة تنتج أعراضًا متطابقة تحقق من جميع مقاعد الموصلات ووحدات الذاكرةتحقق من حالة LED التشخيصية في مرحلة التشغيل مقابل دليل الصيانة 21i-A لتحديد مرحلة الخطأ المحددةقد يشير التشغيل الذي يتوقف في مرحلة بدء تشغيل الشاشة ولا يظهر أي مصابيح LED تتقدم إلى مشاكل في إمدادات الطاقة قبل اللوحة الرئيسية.
السؤال 5: هل A20B-8100-0137 متوافق مع 21i-B أو 16i-A؟
الرقم A20B-8100-0137 هو محدد لتكوين 21i-A المثبت على شاشة LCD. تستخدم 21i-B و 16i-A و 18i-A سلسلة PCB رئيسية مختلفة.21i-B يستخدم عدد مختلف من اللوحات حتى في نفس عائلة A20B-8100تأكدي من أن جهاز CNC المثبت هو سلسلة 21i-A وأن جهاز PCB الرئيسي الحالي هو A20B-8100-0137 قبل الطلب.
