| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0271 |

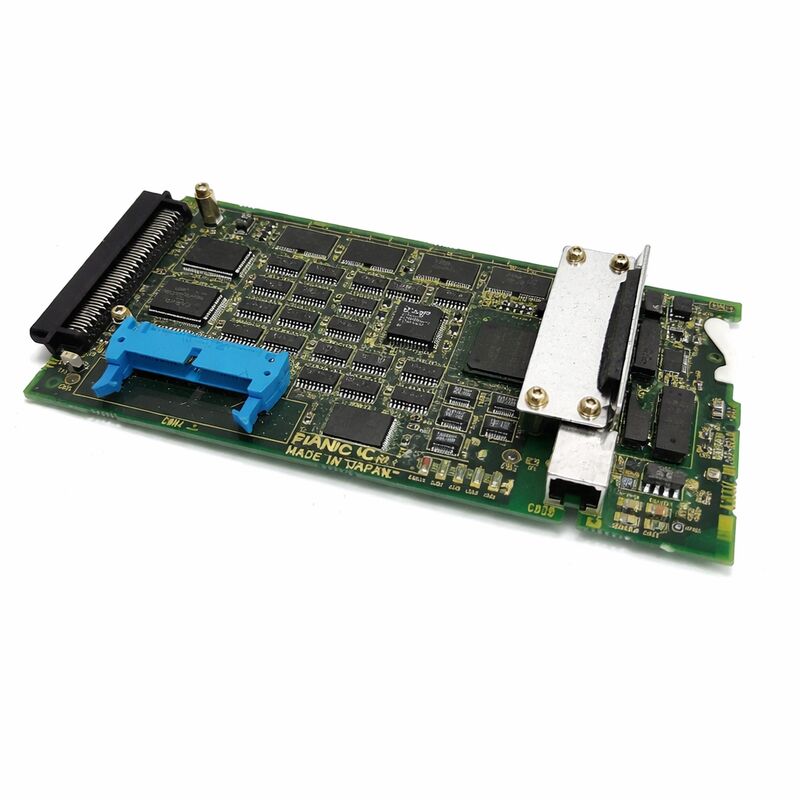

A20B-8100-0271 هو لوحة تحكم خادم البيانات لجهاز التحكم CNC من FANUC. يتم تثبيته في فتحة خيارية على لوحة التحكم الرئيسية ، ويضيف وظيفتين في وقت واحد:تخزين برنامج NC محلي ذو سعة عالية على بطاقة فلاش ATAو إمكانية الاتصال بـ (إيثيرنت) إلى شبكة الشبكة المحلية المصنعة لإدارة برنامج DNC.
بدون هذه اللوحة، يقوم جهاز CNC من سلسلة i بتخزين برامج NC في ذاكرة FROM/SRAM الرئيسية، والتي يتم قياسها في كيلو بايت إلى بضع مئات من الكيلو بايت.يتم تخزين البرامج على بطاقة فلاش ATA حيث يتم قياس السعة في ميجابايت إلى جيجابايتيمكن تخزين أجزاء معقدة مع خطوات التداخل الدقيقة ، أو محاور متعددة الأسطح ، أو مجموعات فرعية كبيرة محلياً في الآلة بالكامل ، جاهزة للعمل على الفور.
واجهة إيثيرنت تربط خادم البيانات إلى الشبكة المحلية المصنعة عبر بروتوكول خادم البيانات المتوافق مع FTP من FANUCأو محطة عمل الهندسة يمكن تحميل وتنزيل البرامج عبر الشبكة دون وسائل الإعلام المادية أو اتصالات الكابلات المتسلسلة RS-232Cلأن البرامج يتم تشغيلها من التخزين الفلاش المحلي بدلا من البث من الشبكة، انقطاع الشبكة أثناء القطع ليس لها تأثير على تشغيل الآلة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8100-0271 |
| CNC متوافق | سلسلة 15i، 16i، 18i، 21i، 0i |
| واجهة | الايثرنت |
| التخزين | بطاقة فلاش ATA (موصول CNH6) |
| السلسلة | A20B-8100 |
| محول الـ ATA | لا يتم تضمينها عادةً (تم تجديدها) |
| الأصل | اليابان |
يتم توصيل محول بطاقة الفلاش ATA بجهاز توصيل CNH6 الموجود على اللوحة ويجب توصيله قبل تثبيت اللوحة. لا يمكن الوصول إليه بمجرد أن تكون اللوحة في فتحة.يتم توفير الوحدات المجددة في السوق الثانوية عادة دون محول ATAيجب أن يكون هذا مصدر منفصل إذا لم يتم تضمينه.
لا يمكن تثبيت اللوحة في بعض مواقع فتحات الخيار بسبب متطلبات المساحة الفيزيائية لمحول ATA:
تأكد من مواقع الفتحات المتاحة للمراقب قبل الطلب
بعض أجهزة التحكم 16i-B/18i-B لديها Ethernet مضمنة على اللوحة الرئيسية التي تمكن الاتصال FOCAS2/Ethernet لمراقبة الآلة وتدفق برنامج DNC.هذه ليست نفس وظيفة خادم البيانات. لا يوفر الايثنر المدمج وحده تخزين محلي بطاقة ATA أو بروتوكول FTP لخادم البيانات.لا تزال الآلة التي تحتوي على Ethernet مضمنة يمكن أن تستفيد من A20B-8100-0271 إذا كان هناك حاجة إلى تخزين برنامج محلي كبير أو إذا كان التشغيل الخالي من التدفق شرطًا.
تتطلب وظيفة خادم البيانات أيضاً تمكين برنامج خيار FANUC المقابلة في FROM من CNC. إذا لم يتم تفعيل الخيار،لن تظهر شاشة خادم البيانات والوظائف في واجهة مشغل CNC حتى مع تركيب اللوحة.
س1: هل تتطلب وظيفة خادم البيانات إمكانية تمكين خيار البرمجيات؟
نعم، وظيفة خادم البيانات تتطلب تشغيل برنامج الخيار المقابل في جهاز CNCلن تظهر شاشة خادم البيانات والوظائف في واجهة مشغل CNC حتى مع لوحة مثبتة فعلياتحقق من شاشة حالة خيارات النظام للتأكد من وجود خيار خادم البيانات قبل طلب الأجهزة البديلة.
السؤال الثاني: مُحوّل الـ ATA مفقود من اللوحة المتجددة، أين يتم توصيله؟
ويتم توصيل محول بطاقة الفلاش ATA إلى رابط CNH6 على لوحة A20B-8100-0271.يجب توصيله بـ CNH6 قبل تثبيت اللوحة في فتحة الخيار لا يمكن الوصول إلى المحول بمجرد تركيب اللوحة. مصدر محول ATA الصحيح بشكل منفصل وربطها باللوحة قبل التثبيت.
س3: ماذا يحدث إذا تم تركيب اللوحة في وضع فتحة مقيدة؟
يحتوي محول بطاقات ATA على متطلبات إزالة مادية تتعارض مع مجموعة LCD أو اللوحات المجاورة في مواقع فتحة معينة.تثبيت في فتحة مقيدة يمنع جهاز التحكم من الإغلاق بشكل صحيح أو يمنع محول ATA من الجلوستأكد من وجود موقع فتحة مسموح به في جهاز التحكم المحدد قبل التثبيت.
السؤال 4: هل يمكن استخدام A20B-8100-0271 في جهاز تحكم من السلسلة 30i أو 31i؟
رقم A20B-8100-0271 هو لجيل 15i/16i/18i/21i/0i i-series. تستخدم سلسلة 30i/31i/32i بنية أجهزة مختلفة وتنسيقات لوحة خيارات مختلفة.تستخدم تلك أجهزة التحكم لوحات خيارات سلسلة A20B-8101 لوظائف إيثيرنت وخادم البيانات.
س5: ما هي سعة بطاقة الفلاش ATA المتوافقة؟
بطاقات فلاش ATA القياسية ضمن نطاق السعة المحدد من خلال إصدار برنامج خادم البيانات FANUC المثبت. قد تتجاوز بطاقات ATA الحديثة الكبيرة جدًا قدرة التعامل مع البرمجيات الثابتة القديمة.القدرات المدعومة عادة ما تكون في نطاق 32MB إلى 1GB اعتمادا على إصدار البرنامجيحدد دليل مشغل خادم البيانات FANUC أنواع البطاقات المدعومة وحدود السعة لكل إصدار من إصدارات البرامج.
