| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0530 |
رقم القطعة: A20B-8100-0530
الشركة المصنعة: FANUC Corporation (اليابان)
فئة المنتج: لوحة PCB — لوحة خيار FL-net (واجهة شبكة الحقل الصناعي Ethernet)
السلسلة: A20B-8100 — عائلة لوحات خيارات FANUC i-series

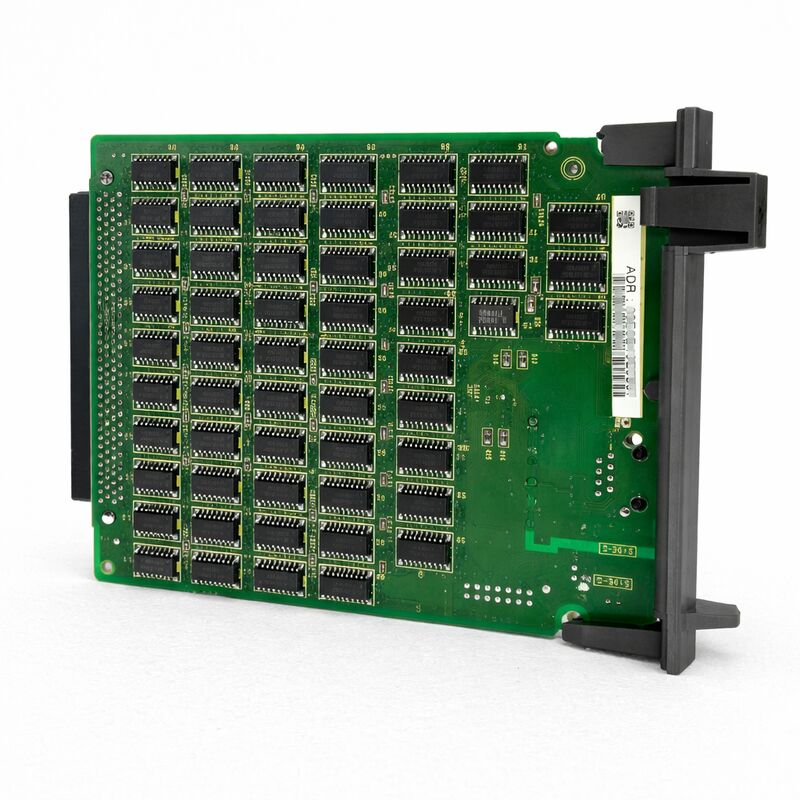

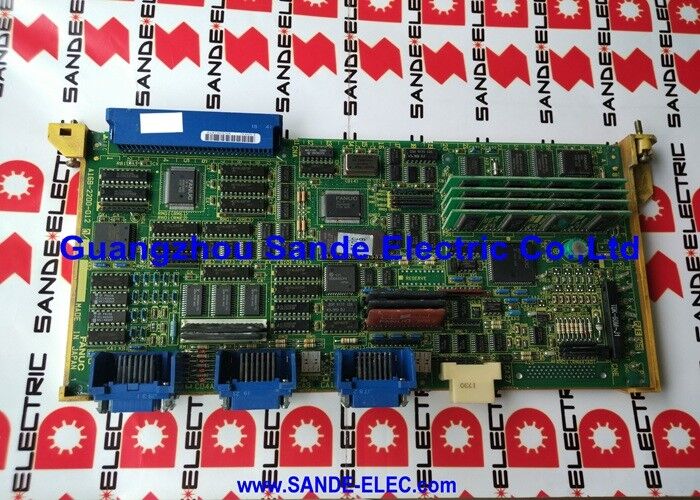

لوحة FANUC A20B-8100-0530 هي لوحة واجهة FL-net (شبكة المصنع) لوحدات تحكم FANUC Series 16i/18i/21i Model A CNC.
يتم تثبيتها في فتحة خيار لوحدة CNC الأساسية من سلسلة i وتضيف إمكانية شبكة الحقل الصناعي Ethernet FL-net إلى وحدة التحكم — مما يمكّن وحدة التحكم CNC من المشاركة كعقدة ند متساوية على شبكة FL-net على مستوى المصنع تربط آلات CNC ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة أخرى متوافقة مع FL-net.
FL-net هو معيار شبكة أرضية المصنع الذي طورته جمعية مصنعي الكهرباء اليابانية بموجب مواصفات OPCN-2.
على عكس بروتوكولات Ethernet الصناعية للأغراض العامة، تم تصميم FL-net خصيصًا للاتصال الحتمي في الوقت الفعلي بين وحدات تحكم أتمتة المصنع.
يستخدم البروتوكول نموذج اتصال دوري حيث تشترك جميع العقد على الشبكة في مناطق البيانات — تكتب كل عقدة في منطقتها المحددة وتقرأ من مناطق العقد الأخرى — في دورة يمكن التنبؤ بها ومحددة زمنيًا. هذا السلوك الدوري يجعل FL-net مناسبًا للتطبيقات التي تحتاج فيها وحدتا تحكم أو أكثر إلى تبادل حالة الإدخال/الإخراج (I/O) وبيانات التشغيل وإشارات المزامنة مع توقيت مضمون.
تتصل A20B-8100-0530 بالبنية التحتية لشبكة Ethernet FL-net الخاصة بالمصنع عبر موصل CD38N الموجود على حافة اللوحة.
تتواصل اللوحة مع الناقل الداخلي لوحدة التحكم CNC عبر واجهة الناقل الخلفي F-BUS.
من منظور PMC لوحدة التحكم CNC، تظهر بيانات FL-net في منطقة ذاكرة محددة يمكن لبرنامج سلم PMC قراءتها وكتابتها — يتم التعامل مع الاتصال بالشبكة بالكامل بواسطة اللوحة، بشكل شفاف لمنطق تطبيق PMC.
| المعلمة | القيمة |
|---|---|
| وحدة التحكم CNC المتوافقة | FANUC Series 16i / 18i / 21i — Model A |
| البروتوكول | FL-net (شبكة الحقل الصناعي Ethernet OPCN-2) |
| موصل الشبكة | CD38N (شبكة Ethernet FL-net) |
| واجهة الناقل الخلفي | F-BUS (ناقل CNC الداخلي) |
| نوع اللوحة | لوحة خيار PCB (تُثبت في فتحة الخيار) |
| السلسلة | A20B-8100 |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
تتبع FL-net نهجًا مختلفًا جذريًا لاتصال Ethernet في المصنع مقارنة بخيارات الشبكة الأخرى من FANUC. لفهم السبب، يساعد مقارنة FL-net مع لوحتي Ethernet الأخريين في نفس عائلة خيارات i-series:
لوحة Ethernet السريعة (A20B-8100-0670 أو A20B-8101-0030): توفر نقل برامج DNC/FTP ومراقبة FOCAS2 عبر Ethernet القياسي.
تعمل وحدة التحكم CNC كجهاز متصل بالشبكة يستجيب لطلبات من جهاز كمبيوتر مضيف.
الاتصال مدفوع بالأحداث وغير متماثل — يطلب المضيف، وتستجيب وحدة التحكم CNC. هذا مثالي لتطبيقات إدارة برامج DNC والمراقبة.
لوحة FL-net (A20B-8100-0530): توفر مشاركة بيانات دورية من نظير إلى نظير بين وحدات التحكم.
تشترك جميع العقد في مناطق البيانات في دورة محددة. لا حاجة لجهاز كمبيوتر مضيف لبدء الاتصال. تتبادل وحدة التحكم CNC ووحدة PLC بيانات الإدخال/الإخراج بشكل مستمر وحتمي.
هذا مثالي للتنسيق بين وحدات التحكم — على سبيل المثال، مزامنة جهازي CNC في خط نقل، أو تمرير إشارات حالة خلية بين وحدة تحكم روبوت ووحدة تحكم CNC.
تم تصميم FL-net خصيصًا لتطبيقات أتمتة المصنع حيث تحتاج وحدات التحكم إلى مشاركة البيانات مع بعضها البعض بدلاً من جهاز كمبيوتر مركزي. يضمن نموذج الاتصال الدوري الخاص بها أن جميع العقد لديها بيانات حديثة من جميع العقد الأخرى ضمن كل دورة شبكة، وهو بالضبط السلوك المطلوب للتحكم المنسق في خلية الإنتاج.
عند تثبيت A20B-8100-0530، يتم تعيين بيانات FL-net في مناطق ذاكرة وحدة التحكم CNC بطريقة تجعلها متاحة مباشرة لبرنامج سلم PMC.
تدير لوحة FL-net دورة الاتصال بالشبكة — تستقبل البيانات من العقد الأخرى على شبكة FL-net وتحدث منطقة الذاكرة التي يمكن الوصول إليها بواسطة PMC، وتكتب بيانات الإخراج التي أمر بها PMC مرة أخرى على الشبكة في كل دورة.
من منظور سلم PMC، فإن قراءة مدخلات FL-net من منطقة إخراج وحدة تحكم أخرى بسيطة مثل قراءة أي إشارة إدخال/إخراج أخرى.
يقوم مُنشئ الآلة ببرمجة PMC لقراءة وكتابة مناطق ذاكرة FL-net التي تم تعيينها لعنوان عقدة وحدة التحكم CNC هذه.
لا يحتاج PMC إلى إدارة توقيت الشبكة أو معالجة البروتوكول أو عنونة العقد — كل ذلك يتم التعامل معه بواسطة لوحة A20B-8100-0530.
هذه الشفافية تجعل FL-net جذابة بشكل خاص لمُنشئي الآلات الذين يرغبون في إضافة اتصال بين الآلات دون تعديل هيكل برنامج PMC بما يتجاوز إضافة تعليمات قراءة/كتابة الذاكرة ذات الصلة لمناطق البيانات الجديدة.
تعالج A20B-8100-0530 سيناريوهات أتمتة إنتاج محددة:
تنسيق خط النقل. تستخدم وحدات CNC المتعددة في خط نقل الإنتاج FL-net لمشاركة إشارات المصافحة، وحالة جاهزية الجزء، وانتشار إيقاف الطوارئ، ومعلومات حالة الدورة.
تعرف كل آلة حالة الآلات المجاورة في الوقت الفعلي، مما يتيح تدفق الإنتاج المنسق دون وسيط PLC مركزي.
التكامل بين CNC و PLC. تتواصل وحدة PLC التي تدير الناقل، وتثبيت التركيبات، ومناولة المواد مع وحدة التحكم CNC عبر FL-net، وتبادل إشارات وصول الجزء، وتأكيد التثبيت، وبيانات اكتمال الدورة. ترى كلتا وحدتي التحكم حالة بعضهما البعض في كل دورة FL-net.
مراقبة مستوى الخلية. يجمع نظام مراقبة متصل بـ FL-net بيانات التشغيل — حمل المغزل، معدلات التغذية، حالة الإنذار — من عقد CNC متعددة على نفس شبكة أرضية المصنع دون الحاجة إلى اتصالات DNC منفصلة لكل آلة.
س1: هل يمكن تثبيت لوحة FL-net A20B-8100-0530 ولوحة Ethernet السريعة في نفس وحدة التحكم 16i/18i/21i-A في نفس الوقت؟
نعم، إذا كانت الوحدة الأساسية لوحدة التحكم CNC تحتوي على فتحات خيارات كافية. تستخدم لوحة FL-net ولوحة Ethernet السريعة منافذ شبكة مختلفة وتخدم وظائف مختلفة — FL-net لمشاركة البيانات الدورية بين وحدات التحكم، و Ethernet السريعة لنقل برامج DNC ومراقبة FOCAS2.
يمكن أن يكون كلاهما موجودًا ونشطًا في نفس الوقت، كل في فتحة خياره الخاص، مع استخدام وحدة التحكم CNC لوظائف الشبكة كليهما بشكل متزامن.
س2: يظهر إنذار متعلق باتصال FL-net عند بدء تشغيل وحدة التحكم CNC. ما هي أول خطوة تشخيصية؟
تأكد من توصيل كابل شبكة FL-net بموصل CD38N وأن الشبكة نشطة.
يتطلب FL-net من جميع العقد إكمال تسلسل التهيئة الخاص بها قبل بدء مرحلة الاتصال الدوري — إذا فشلت حتى عقدة واحدة في الانضمام، فقد لا تبدأ دورة الشبكة بشكل صحيح.
تحقق من شاشة عرض حالة FL-net (إذا كانت متاحة على لوحة مشغل وحدة التحكم CNC) لمعرفة العقد النشطة.
إذا لم تظهر عقدة وحدة التحكم CNC نفسها في الشبكة، فتحقق من إعداد معلمة عنوان العقدة وتأكد من أنها فريدة ضمن الشبكة.
س3: كم عدد عقد CNC التي يمكن أن تشارك في شبكة FL-net واحدة؟
يدعم معيار FL-net (OPCN-2) ما يصل إلى 254 عقدة لكل جزء من الشبكة.
من الناحية العملية، تستخدم تركيبات الإنتاج عادةً عددًا أقل بكثير — خلية آلة نموذجية بها 5-20 عقدة CNC و PLC شائعة.
يزداد وقت دورة اتصال FL-net مع عدد العقد وحجم البيانات التي يتم مشاركتها.
للتطبيقات الحساسة للوقت، تأكد من أن وقت الدورة مع عدد العقد المخطط له وحجم البيانات يلبي متطلبات توقيت التطبيق.
س4: بعد تثبيت A20B-8100-0530، ما هي إعدادات المعلمات المطلوبة في وحدة التحكم CNC لتفعيل اتصال FL-net؟
كحد أدنى، يجب تكوين معلمات FL-net لوحدة التحكم CNC مع: عنوان العقدة المحلي (رقم فريد على الشبكة)، وتعيينات منطقة البيانات (أي عناوين الذاكرة يتم تعيينها لمناطق العقد)، وبت تمكين خيار FL-net.
تم توثيق أرقام المعلمات المحددة في دليل اتصال 16i/18i/21i-A FL-net. يحتاج مُنشئو الآلات الذين يبنون نظام FL-net من الصفر أيضًا إلى تكوين العدد الإجمالي للعقد في الشبكة ومعلمات توقيت الدورة.
س5: تم تثبيت لوحة FL-net ولكن PMC لا يمكنه قراءة البيانات من وحدة تحكم أخرى على الشبكة. مؤشرات LED على اللوحة تبدو طبيعية. ما الذي يجب التحقيق فيه؟
الحالة الطبيعية لمؤشرات LED مع عدم وجود تبادل بيانات PMC عادة ما تشير إلى مشكلة في تكوين المعلمات بدلاً من عطل في الأجهزة. تحقق من:
(1) معلمات تعيين منطقة الذاكرة — تأكد من تعيين منطقة بيانات العقدة البعيدة بشكل صحيح إلى نطاق عنوان يمكن الوصول إليه بواسطة PMC؛
(2) معلمات FL-net للعقدة البعيدة — يجب تكوين العقدة المرسلة للكتابة بياناتها إلى نفس المنطقة التي تقرأ منها العقدة المستقبلة؛
(3) شاشة حالة FL-net على وحدة التحكم CNC — تأكد من إدراج كلتا العقدتين كمشاركين نشطين في دورة الشبكة الحالية.
إذا لم يتم تعديل برنامج PMC لتضمين تعليمات قراءة/كتابة FL-net، فإن منطقة البيانات موجودة في الذاكرة ولكن السلم لا يصل إليها أبدًا.
