| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0620 |
رقم الجزء:A20B-8100-0620
المصنع:شركة فانوك (اليابان)
فئة المنتج:لوحة تحكم الـ PCB LCD (دوائر عرض لوحة المشغل)
المسلسل:A20B-8100

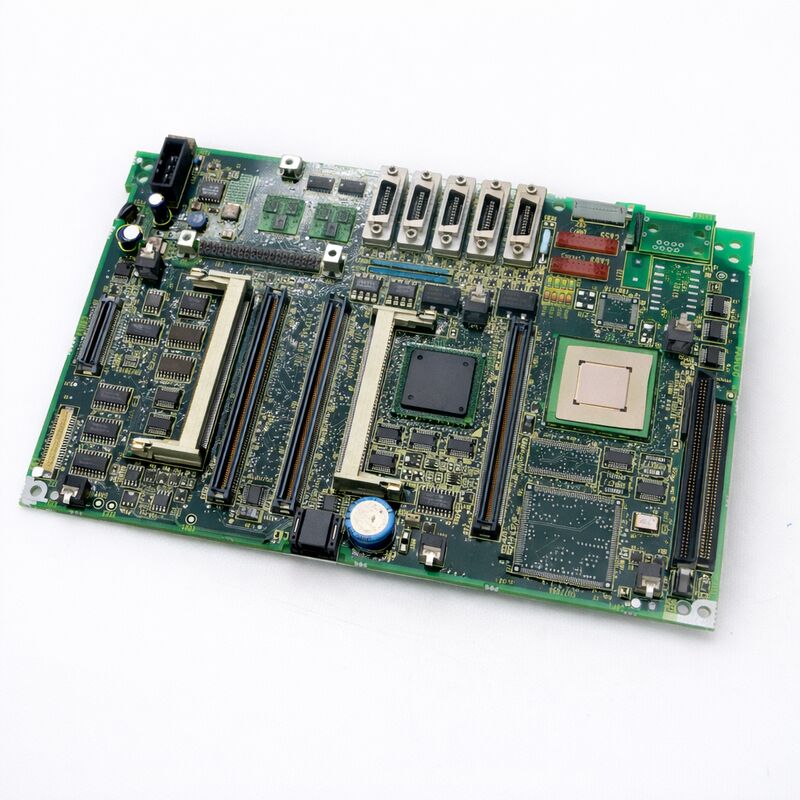

الـفانوك A20B-8100-0620هي لوحة دوائر مطبوعة لتحكم LCD من سلسلة A20B-8100 من FANUC.
It sits within the CNC operator panel assembly and handles the display control circuitry for the LCD unit — the board responsible for translating the CNC's video output signals into the correct drive signals that the LCD panel requires to produce a stableصورة دقيقة
لوحة المشغل هي المكان الذي يلتقي فيه الميكانيكي و آلة الماكينة كل ما يحتاجه جهاز الحاسب الآلي للتواصليتم نقل قيم المعلم لوحة تحكم LCD الفاشلة تقطع هذه الرابط البصري تماماً
تستمر CNC في التشغيل داخلياً ، لكن المشغل يفقد كل ردود الفعل. على آلة تعمل هذا توقف الإنتاج ؛ على آلة يتم إعدادها ، فإنه يجعل أي عملية ذات مغزى مستحيلة.
ينتمي A20B-8100-0620 إلى سلسلة FANUC A20B-8100 ، وهي عائلة واسعة من أقراص التحكم PCB تغطي اللوحات الرئيسية واللوحات الخيارية وإلكترونيات لوحة المشغل لسلسلة i وأجيال CNC ذات الصلة.داخل هذه العائلة، لوحة تحكم LCD هي طبقة الواجهة بين مخرجات الرسومات من CNC ولوحة العرض المادية وليس لوحة CNC الرئيسية نفسها.ولكن لوحة مخصصة في غرفة لوحة المشغل الذي يدير سلسلة إشارة العرض.
| المعلم | القيمة |
|---|---|
| وظيفة المجلس | دائرة تحكم شاشة LCD |
| الهندسة المعمارية | لوحة الكمبيوتر |
| السلسلة | A20B-8100 |
| التطبيق | وحدة LCD لوحة FANUC CNC |
| أنظمة متوافقة | لوحات الكمبيوتر الآلي من طراز FANUC |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |
لوحة FANUC لمشغل CNC أكثر من مجرد علبة مع شاشة وأزرار. في الداخل، العديد من لوحات الدوائر تقسم الوظائف.لوحة CNC الرئيسية (في نظام LCD متكامل) أو واجهة العرض (في نظام مستقل) تولد إشارات فيديو.
تلك الإشارات تنتقل إلى لوحة تحكم LCD التي تقوم بعدة مهام حاسمة:
تحويل الإشارة والتوقيتلوحة LCD تتطلب إشارات تحريك رقمية مع توقيت دقيق.
تحويل لوحة التحكم تنسيق إشارة الفيديو الواردة إلى التوقيت الأفقي والعمودي وتنسيق بيانات البكسل التي تتطلبها وحدة التحكم المركزية للشاحن في لوحة LCD.
التحكم في محرك الضوء الخلفيلوحات LCD تتطلب إضاءة خلفية لتضيء طبقة الكريستال السائل من الخلف.
استخدمت ألواح FANUC السابقة CCFL (مصباح فلوروسنت الكاثود البارد) الضوء الخلفي الذي يتم تشغيله بواسطة مرحلة عاكس. تستخدم اللوحات اللاحقة أضواء خلفية LED.
لوح التحكم LCD يحتوي على دوائر محرك الضوء الخلفي التي تنظم السطوع وتتحكم في تشغيل الضوء الخلفي / تعطيل.
عرض إدارة الطاقةتحكم لوحة التحكم في تسلسل الطاقة لوحة العرض نفسها تحكم عندما يتم تطبيق طاقة اللوحة بالنسبة لدخول الإشارة ،والذي يمنع تلف لوحة LCD من عوائق تشغيل.
سلامة الإشارةفي البيئة الصناعية من آلة أداة مع تشغيل محركات الخدمة، مضخات المبرد الدورية، وتشغيل المحركات الضوضاء الكهربائية هو تحد مستمر.
تحافظ لوحة التحكم LCD على سلامة الإشارة من خلال التصفية والتخزين المؤقت للحفاظ على استقرار صورة العرض على الرغم من البيئة الصاخبة الكهربائية.
عادة ما تكون مشاكل لوحة تحكم LCD واضحة بصريًا ولكن يمكن أن تكون تدريجية:
شاشة فارغة كاملةمع تشغيل الطاقة ولا توجد نقاط مرئية للضوء الخلفي على اللوحة أو مصدر الضوء الخلفي.اختبار ما إذا كان CNC يعمل بشكل طبيعي في النواحي الأخرى (التحقق من خلال RS-232C أو الاستماع إلى أصوات التشغيل العادية) قبل استبدال اللوحة.
الصورة موجودة ولكن مغسولة أو ملونة بشكل غير صحيحيشير إلى أن سلسلة إشارة العرض تعمل ولكن دوائر التحكم في التباين أو اللون على اللوحة قد فشلت جزئياً.
عرض التلميعات بشكل متقطعثم يستقر عادة ما يشير إلى عيب في المكونات على لوحة التحكم غالبا ما تكون مرتبطة بتقدم السن للمكثفات أو إمدادات الضوء الخلفي التي هي هامشية.
الشاشة تتجمد أثناء استمرار تشغيل CNC(يتحقق من قبل الآلة التي تستمر في الاستجابة لدخول) تشير إلى فشل لوحة تحكم الشاشة بدلا من فشل لوحة رئيسية.
س1: الشاشة فارغة تماماً ولكن جهاز CNC يبدو أنه يعمل. كيف يمكن تأكيد أن لوحة التحكم LCD هي الخطأ؟
أولا التحقق من أن CNC تعمل على الرغم من الشاشة الفارغة حاول اتصال RS-232C أو لاحظ ما إذا كانت الآلة تقبل إدخال MDI عن طريق الصوت.
إذا كانت CNC تعمل بشكل طبيعي، فإن الخطأ في سلسلة العرض بدلا من اللوحة الرئيسية.
قياس ما إذا كانت الطاقة المشتركة تصل إلى لوحة تحكم LCD من خلال رابطها. إذا كانت الطاقة موجودة ولكن الشاشة لا تزال فارغة، واللوحة نفسها أو مصدر الضوء الخلفي هي النقطة التالية للتحقق.
لوحة احتياطية معروفة جيدة تم استبدالها مؤقتًا تؤكد أو تستبعد A20B-8100-0620.
س2: هل يمكن استبدال لوحة LCD بشكل منفصل عن لوحة التحكم A20B-8100-0620؟
لوحة LCD ولوحة التحكم بها هي مكونات مطابقة بشكل وثيق في مجموعات لوحة مشغل FANUC.
فانوك تبيعهم كزوجين متطابقين من خلال برنامج قطع الغيار.من المستحسن بشكل عام استبدال لوحة التحكم واللوحة معًا ما لم تكن متأكدة من التوافق المتطابق.
إذا كانت لوحة LCD فقط قد فشلت جسديًا (شاشة مشقوقة ، بكسلات ميتة) بينما تختبر لوحة التحكم بشكل جيد ، فيتطلب لوحة استبدال مطابقة من نفس جيل تجميع لوحة المشغل.
س3: بعد استبدال A20B-8100-0620، تظهر الصورة ولكن لها ألوان أو تباينات غير صحيحة. ما الذي يجب تعديله؟
بعض لوحات تحكم FANUC LCD لديها ضبطات الوضوح والتباين يمكن الوصول إليها من خلال أوعية التجميل على اللوحة أو من خلال إعدادات معايير CNC.
بعد استبدال اللوحة ، تحقق مما إذا كانت معايير CNC ذات الصلة لضوء الشاشة مثبتة بشكل صحيح.
إذا ظلت الصورة غير صحيحة بعد فحص المعلمات ، فقد يتطلب لوحة الاستبدال تكوينًا أوليًا باستخدام إجراءات ضبط شاشة FANUC.
تحقق أيضاً من أن مراجعة لوحة الاستبدال متوافقة مع لوحة LCD المحددة المثبتة.
السؤال 4: تعمل الشاشة عندما تكون باردة ولكنها تفشل بعد تشغيل الجهاز لمدة 30 دقيقة. هل هذا أحد أعراض فشل لوحة تحكم LCD؟
الفشل الحراري هو أحد الأعراض الكلاسيكية لشيخوخة المكثفات الكهربائية على لوحة التحكم.
المكثفات التي تختبر مقبولة في درجة حرارة الغرفة قد تفشل في درجة حرارة العمل.
هذه الأعراض هي مؤشر قوي لوحة التحكم التي تحتاج إلى استبدال بدلا من إصلاح،كما المكثف المعيب على لوحة مكتظة بالسكان يمكن أن يكون من الصعب عزل دون معدات متخصصةاستبدال المجلس هو الحل العملي
السؤال 5: هل هناك حاجة إلى نسخة احتياطية من بيانات SRAM قبل استبدال A20B-8100-0620؟
لا. لوحة تحكم LCD هي دائرة عرض نقية لا تحتوي على معايير الآلة أو البرامج أو بيانات التكوين. يتم تخزين بيانات SRAM على وحدات ذاكرة لوحة CNC الرئيسية.
استبدال A20B-8100-0620 لا يخاطر بخسارة البيانات. ببساطة إيقاف تشغيل، وتبادل اللوحة، وإعادة توصيل جميع الكابلات بعناية، وتشغيل بشكل طبيعي.
