A20B-8100-0661 Fanuc لوحة PCB A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661

رقم الجزء:A20B-8100-0661

المصنع:شركة فانوك (اليابان)

فئة المنتج:لوحة تحكم CNC الرئيسية

المسلسل:A20B-8100 عائلة لوحات FANUC 16i-B / 18i-B / 21i-B الرئيسية

نظرة عامة

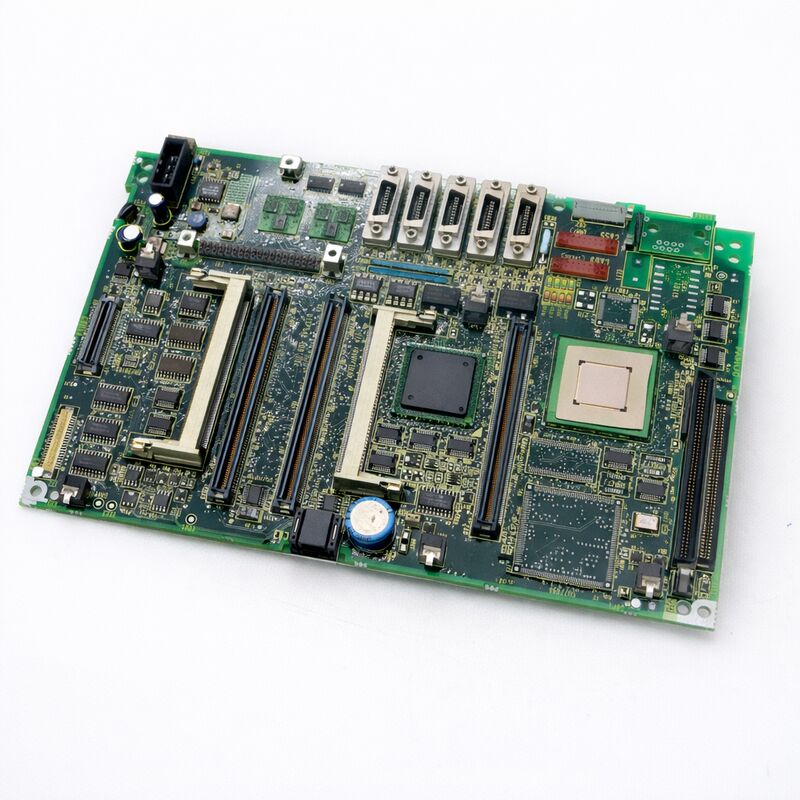

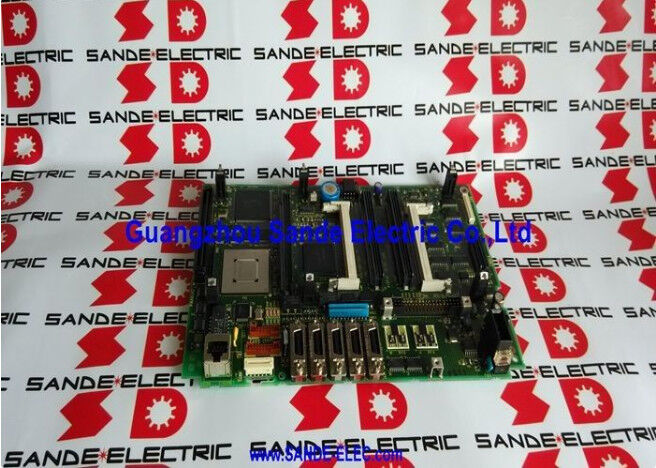

الـفانوك A20B-8100-0661هي لوحة وحدة المعالجة المركزية الرئيسية لمراقبات FANUC سلسلة 18i-B CNC. سواء كانت الآلة 18i-MB (مركز التصنيع) أو 18i-TB (دراجة) أو نوع آخر من 18i-B،هذا هو اللوحة في مركز نظام التحكم المكون الأجهزة الأكثر أهمية في 18i-B وحدة التحكم.

يقع 18i-B في منتصف جيل الثاني من FANUC i-series التسلسل الهرمي.

يوفر قدرة محورية أكبر ووظائف معالجة متقدمة من 21i-B مع مشاركة نفس الهندسة المعمارية الأساسيةوتصميم لوحة قابلة للدخول وحدات معقدة ككل جيل 16i-B/18i-B/21i-B.

هذا الموقع جعل 18i-B خيارًا شائعًا للدورات المعقدة (وخاصة ماكينات متعددة البرج والحواف الفرعية) ، ومراكز التصنيع ذات الخمس محاور ،والآلات الآلية المتقدمة الأخرى التي تحتاج إلى عدد أكبر من محور 21i-B ولكن لا تتطلب القدرة الكاملة لـ 16i-B.

يتم تثبيت اللوحة على الوجه الخلفي لوحدة LCD / MDI. يتم تثبيت وحدات توصيل على الوجه الأمامي.يتم تحديد أنظمة الآلات المبنية حول هذا اللوحة بتسميات وحدة التحكم التي تبدأ A02B-0283-Bxxx.

هذه اللوحة كانت في الخدمة عبر قاعدة كبيرة من الآلات المثبتة 18i-B وتبقى العنصر الرئيسي للصيانة لهذا الجيل CNC.

المواصفات الرئيسية

ما الذي يميز الـ 18i-B عن الـ 16i-B و 21i-B

تخدم اللوحات الرئيسية الثلاثة في جيل A20B-8100-066x ثلاثة تسميات CNC متميزة. فهم الاختلافات مهم مباشرة للصيانة:

18i-B مقابل 21i-B.يدعم 18i-B محاور أكثر تحكمًا ووظائف معالجة أكثر تطورًا من 21i-B.

يستخدم وحدات وحدة المعالجة المركزية ذات المواصفات العالية (A20B-3300-03xx) مقارنة مع وحدة المعالجة المركزية ذات الطاقة المنخفضة في 21i-B.

لا يمكن استبدال اللوحتين الرئيسيتين ‬ لا يتم دعم استبدال لوحة 21i-B بجهاز 18i-B.

18i-B مقابل 16i-B.16i-B هو أعلى لوحة مواصفات في هذا الجيل.

يشترك 18i-B و 16i-B في عائلة وحدات وحدة المعالجة المركزية نفسها (A20B-3300-03xx) و عائلة وحدات DRAM نفسها (A20B-3300-0310/0311).تختلف لوحاتهم الرئيسية في أعلى عدد المحاور ومجموعات الوظائف المحددة من قبل برامج CNC الخاصة بهماللوحات نفسها ليست متوافقة

مجموعة وحدات نظام التحكم 18i-B

A20B-8100-0661 تستضيف الوحدات القابلة للتوصيل التالية:

وحدة المعالجة المركزية (A20B-3300-03xx).بطاقة المعالج من فئة "بينتيوم" التي تعمل برنامج النظام "18i-B".

زيادة كبيرة في الأداء من معالجات 486DX المستخدمة في الجيل الأول من النموذجتوفير قوة المعالجة اللازمة للاستمرارية متعددة المحاور المعقدة ووظائف التصنيع عالية السرعة.

بطاقة خدمة FSSB.وحدة التحكم في المحور التي تدير الاتصالات بالألياف الضوئية مع جميع مكبرات الخدمة.

بالنسبة للتكوينات المتعددة المحاور في 18i-B محولات مع العديد من البرج والدوال الفرعي ،مراكز التصنيع ذات المحاور الدوارة .

بطاقة الرسوماتيدعم العرض الملون على وحدات LCD الملونة 10.4 بوصة و 8.4 بوصة التي يتم تركيبها عادة على آلات 18i-B.

وحدة FROM/SRAMبرنامج النظام وبيانات الآلة. يتم دعم SRAM بواسطة البطارية ‬ يجب أن تكون البطارية الاحتياطية تعمل للحفاظ على البيانات أثناء انقطاع الطاقة.

وحدات DRAMذاكرة العمل. يدعم 18i-B تكوينات 16MB (A20B-3300-0310) أو 32MB (A20B-3300-0311).

وحدة إمدادات الطاقة (A20B-8100-0720).يصل مباشرة إلى اللوحة الرئيسية.

الأسئلة الشائعة

السؤال 1: جهاز التحكم 18i-B ميت تماماً لا يوجد عرض ولا مروحة ولا نشاط LED. تم تأكيد عمل وحدة PSU. هل اللوحة الرئيسية هي المسؤولة؟

مع تأكيد أنّه يعمل و لا توجد علامات على الحياة، أصبح اللوح الرئيسي المشتبه به الرئيسي.

قبل أن تخلص إلى ذلك، تأكد من أن البطارية لم يتم تفريغها عميقاً وأن مكون طاقة وحدة LCD آمن.

إذا تم تأكيد هذه و لا يزال اللوح لا يظهر أي نشاط ، فإن دوائر إدارة الطاقة الرئيسية لللوح الرئيسي قد فشلت.

يتطلب استبدال اللوحة أو إصلاح على مستوى المكونات.

السؤال 2: هل يمكن لـ A20B-8100-0661 من آلة 18i-B واحدة أن تحل محل واحدة في آلة 18i-B مختلفة مباشرة؟

نوع اللوحة الرئيسية متوافق. ومع ذلك ، فإن الوحدات الموجودة على اللوحة من FROM / SRAM ، و CPU ، وبطاقة servo ، و DRAM تنتمي إلى آلة المانح.

بعد زرع اللوحة مع وحداتها، آلة الاستقبال سيكون لها معايير المتبرع، وسلم PMC، والبيانات، وليس خاصته.

يجب استعادة بيانات الجهاز المستقبل من نسخة احتياطية من SRAM الخاصة به قبل أن تتمكن الجهاز من العودة إلى الخدمة.

تعامل باستمرار مع استبدال اللوحة الرئيسية كإجراء حاسم للبيانات يتطلب نسخة احتياطية حالية.

السؤال الثالث: يظهر جهاز 18i-B إنذار 360 (FSSB: خطأ عند بدء التشغيل) على جميع المحاور في كل بدء تشغيل ، مع تشغيل مكبرات الخدمة. ما الذي يجب التحقق منه؟

إنذار 360 على محاور متعددة مع مكبرات تعمل بالطاقة يشير إلى فشل سلسلة FSSB.تحقق من اتصالات الألياف FSSB في منفذ COP10A على بطاقة FSSB servo اللوحة الرئيسية أولا هذا هو نقطة الفشل الأكثر شيوعا.

يجب أن تكون الألياف نظيفة وغير متضررة ومثبتة بالكامل. تحقق من الألياف بحثًا عن الانحناءات الحادة أو الأضرار. تحقق أيضًا من الاتصال في أول مكبر في سلسلة FSSB.

إذا تم تأكيد كل منهما جيدًا واستمر الإنذار ، فقد تكون بطاقة FSSB servo على اللوحة الرئيسية قد فشلت ، ويمكن استبدالها بشكل مستقل عن اللوحة الرئيسية.

السؤال 4: تم العثور على بطارية النسخ الاحتياطي ميتة عندما تم تثبيت لوحة الاستبدال. هل فقدت بيانات SRAM بالفعل؟

يتم فقدان بيانات SRAM خلال فترات إيقاف التشغيل بدون بطارية وظيفية، وليس في لحظة استبدالها. إذا كانت البطارية ميتة قبل أن يتم تشغيل اللوحة للصيانة،قد تكون بيانات SRAM قد فقدت بالفعل قبل بدء أعمال الاستبدال.

هذا هو السبب في أن نسخة احتياطية من SRAM إلى وسيلة خارجية يجب أن تتم دائمًا قبل أي أعمال صيانة على i-series CNC ، بغض النظر عما إذا كانت البطارية تبدو جيدة.يجب إعادة إدخالها من أوراق المعلمات الأصلية لمصنع الآلة وملفات البرامج.

س5: بعد استبدال A20B-8100-0661 واستعادة جميع البيانات ، لا يعمل المغزل ويظهر إنذار SP9001. ما الذي يجب التحقيق فيه؟

SP9001 هو إنذار اتصالات سلسلة من الغزل 18i-B لا تتلقى اتصالا صالحا من مكبر الغزل بعد استبدال لوحة الرئيسيةهذا غالبا ما ينتج عن كابل JA7A فضفاض أو منفصل بين اللوحة الرئيسية ومضخة SPM.

تحقق من رابط JA7A في كلا الطرفين. إذا كان الاتصال آمنًا ، فتأكد من استعادة معايير الغزل بشكل صحيح ، وخاصة معايير تكوين الغزل المتسلسل.

معايير الغزل الخاطئة بعد الاستعادة يمكن أن تنتج هذا الإنذار حتى مع اتصال مادي جيد.
