| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0662 |
رقم القطعة: A20B-8100-0662
الشركة المصنعة: FANUC Corporation (اليابان)
فئة المنتج: لوحة الدوائر المطبوعة — لوحة المعالج الرئيسي (لوحة أم لوحدة التحكم CNC)
السلسلة: A20B-8100 — عائلة اللوحات الرئيسية لـ FANUC 16i-B / 18i-B / 21i-B

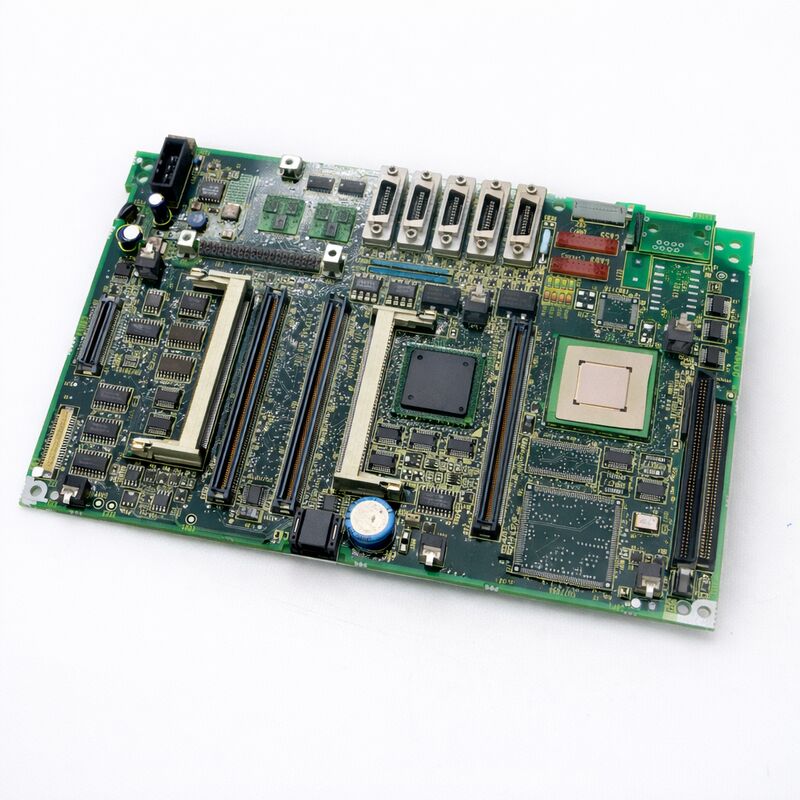

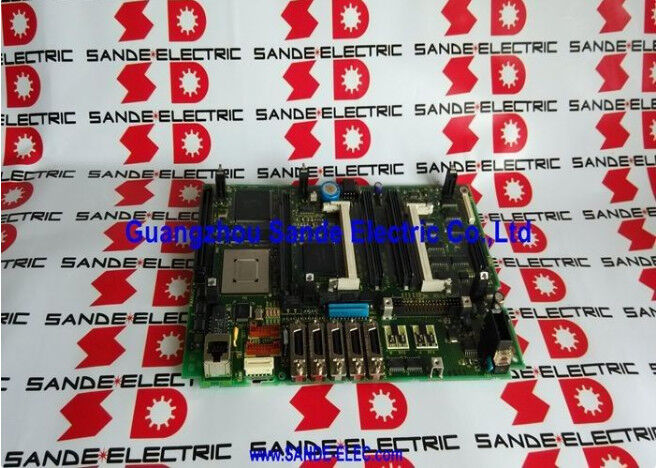

إن لوحة FANUC A20B-8100-0662 هي لوحة المعالج الرئيسي لوحدات التحكم CNC من سلسلة FANUC 21i-B المجهزة بـ PMC-SA1 وبدون إيثرنت مدمج.
إنها المتغير المحدد للوحة الأم الذي يحدد مجموعة ميزات نظام 21i-B لهذا التكوين: وحدة تحكم CNC قادرة وفعالة من حيث التكلفة تغطي تطبيقات المخارط (21i-TB) ومراكز التشغيل (21i-MB) المناسبة للمدى المتوسط من تعقيد أدوات الآلات.
ضمن عائلة اللوحات الرئيسية A20B-8100-066x، يتوافق كل رقم جزء مع تركيبة محددة من تسمية سلسلة CNC وتكوين الميزات على اللوحة. الرقم -0662 هو اللوحة الأساسية لـ 21i-B: PMC-SA1، بدون إيثرنت.
يشير تسمية PMC-SA1 إلى مواصفات PMC (وحدة التحكم الآلي القابلة للبرمجة) — SA1 هي وحدة PMC للمبتدئين ضمن جيل 21i-B، والتي تتعامل مع منطق السلم النموذجي للآلة دون القدرة البرمجية المتقدمة لمتغير SB7.
يعد عدم وجود إيثرنت مدمج هو السمة المميزة الأخرى: يجب على الآلات التي تتطلب اتصال شبكة المصنع إضافة لوحة خيار إيثرنت خارجية، بينما تعمل الآلات التي تتواصل فقط عبر RS-232C أو PCMCIA بهذه اللوحة كمعيار.
تعتبر سلسلة 21i-B هي وحدة CNC الرئيسية لـ FANUC لأدوات الآلات الإنتاجية للأغراض العامة. إنها توفر نفس بنية المحرك الرقمي FSSB وواجهة المغزل التسلسلية مثل 16i-B و 18i-B الأعلى، ضمن عدد محاور ومواصفات PMC مناسبة لأدوات الآلات النموذجية ذات 2 إلى 4 محاور.
| المعلمة | القيمة |
|---|---|
| وحدة التحكم CNC المتوافقة | FANUC Series 21i-B (21i-MB, 21i-TB) |
| إصدار PMC | PMC-SA1 |
| إيثرنت | غير متضمن (بدون إيثرنت مدمج) |
| التركيب | مثبت على شاشة LCD (خلف لوحة مشغل LCD/MDI) |
| نظام الآلة | سلسلة A02B-0285-Bxxx |
| ذاكرة DRAM المتوافقة | A20B-3300-0291 (16 ميجابايت)، A20B-3300-0290 (32 ميجابايت) |
| بطاقة التحكم بالمحور | A20B-3300-0033 (2 محور)، A20B-3300-0032 (4 محور) |
| مزود الطاقة | A20B-8100-0720 |
| هل يتطلب النسخ الاحتياطي لذاكرة SRAM؟ | نعم — إلزامي قبل الاستبدال |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
تغطي عائلة A20B-8100-066x الجيل الثاني بأكمله من سلسلة i عبر ثلاث تسميات لوحدات التحكم CNC:
| رقم القطعة | وحدة التحكم CNC | PMC | إيثرنت |
|---|---|---|---|
| A20B-8100-0660 | 16i-B | — | — |
| A20B-8100-0661 | 18i-B | — | — |
| A20B-8100-0662 | 21i-B | SA1 | لا |
| A20B-8100-0663 | 21i-B | SB7 | لا |
| A20B-8100-0664 | 21i-B | SA1 | نعم |
| A20B-8100-0665 | 21i-B | SB7 | نعم |
تحتل سلسلة 21i-B المرتبة الأدنى في تسلسل المحاور والوظائف لهذا الجيل. تدعم سلسلتا 16i-B و 18i-B المزيد من المحاور المتحكم بها ومجموعة أوسع من وظائف التشغيل المتقدمة.
تتوافق سلسلة 21i-B مع أدوات الآلات التي تلبي فيها 2 إلى 4 محاور ووظائف الدورة القياسية جميع متطلبات التشغيل — وهذا يصف غالبية المخارط التقليدية ومراكز التشغيل العمودية وآلات الحفر في الإنتاج العالمي.
يعد اختلاف الأجهزة الملحوظ هو وحدة المعالج المركزي. تستخدم سلسلة 21i-B معالجات CPU ذات مواصفات أقل مقارنة بسلسلة 16i-B و 18i-B.
متطلبات المعالجة لسلسلة 21i-B أقل نسبيًا — عدد أقل من المحاور، برامج أجزاء أبسط، طلب معالجة متزامن أقل — لذا فإن مواصفات المعالج المركزي المخفضة مناسبة ولا تحد من أداء الآلة العملي.
وحدة PMC (وحدة التحكم الآلي القابلة للبرمجة) في وحدة CNC من FANUC هي وحدة PLC المدمجة. تقوم بتنفيذ منطق السلم الخاص بباني الآلة والذي يتعامل مع جميع مدخلات ومخرجات الآلة: مفاتيح الحد، أقفال الأبواب، التبريد، مبدلات الأدوات، أنظمة المنصات، وكل شيء خارج التحكم المباشر بالمحرك والمغزل.
PMC-SA1 هي مواصفات PMC للمبتدئين في جيل 21i-B:
خطوات البرنامج: يدعم SA1 عددًا محددًا من خطوات السلم — كافٍ لمتطلبات PMC النموذجية للمخارط ذات المحورين أو مراكز التشغيل ذات الثلاثة محاور.
رموز السلم: يوفر SA1 المجموعة القياسية من نقاط التلامس، والملفات، والمؤقتات، والعدادات، ووظائف المقارنة المستخدمة في منطق السلم التقليدي لأدوات الآلات.
سرعة التنفيذ: ينفذ SA1 بالمعدل المطلوب للاستجابة العادية لمدخلات ومخرجات الآلة، وهو كافٍ لوظائف المغزل، والتبريد، والأبواب، والأدوات بأوقات استجابة في حدود عشرات المللي ثانية.
بالنسبة للآلات ذات مبدلات الأدوات المعقدة، أو أنظمة المنصات المتعددة، أو واجهات الماكرو للمستخدم الواسعة، توفر PMC-SB7 (المتوفرة على اللوحات -0663 و -0665) المزيد من خطوات البرنامج وقدرة موسعة.
يخدم SA1 في اللوحة -0662 غالبية تطبيقات أدوات الآلات القياسية دون قيود.
س1: آلة 21i-B تحتوي على لوحة -0662 (PMC-SA1، بدون إيثرنت). هل يمكن استبدالها باللوحة -0664 (PMC-SA1، مع إيثرنت)؟
من الناحية المادية والكهربائية، يمكن للوحة -0664 أن تحل محل اللوحة -0662. مواصفات PMC متطابقة (SA1)، لذا ينتقل منطق PMC الحالي دون تعديل.
الفرق الوحيد هو أن اللوحة -0664 تضيف إمكانية إيثرنت مدمجة تفتقر إليها اللوحة -0662 — منفذ الإيثرنت ببساطة لا يُستخدم إذا لم يتم توصيله.
تأكد من توافق إصدار برنامج FROM على وحدات اللوحة البديلة مع تكوين الآلة المحدد قبل الاستبدال.
س2: بعد تركيب لوحة A20B-8100-0662 بديلة، تظهر وحدة 21i-B إنذار PMC ER01 (البرنامج غير موجود). ما سبب ذلك؟
يشير إنذار PMC ER01 إلى أن برنامج منطق PMC غير موجود في SRAM.
إما أنه لم يتم استعادة النسخة الاحتياطية لذاكرة SRAM بعد الاستبدال، أو لم يتم نقل وحدة SRAM من اللوحة الأصلية، أو لم تكتمل عملية الاستعادة. تأكد من تثبيت وحدة SRAM من اللوحة الأصلية في اللوحة الجديدة.
ثم قم باستعادة النسخة الاحتياطية لذاكرة SRAM من وسيط النسخ الاحتياطي. إذا لم تكن هناك نسخة احتياطية، فيجب إعادة تحميل منطق PMC من ملفات البرنامج الأصلية لباني الآلة.
س3: آلة 21i-B لا تحتاج إلى إيثرنت. إذا تم استخدام لوحة -0664 كبديل، هل يسبب الإيثرنت غير المستخدم أي مشاكل؟
لا. منفذ الإيثرنت المدمج في اللوحة -0664 غير نشط إذا لم يتم توصيل كابل ولم يتم تكوين أي معلمات إيثرنت.
لا يستهلك موارد النظام ولا يؤثر على أداء وحدة CNC.
الاستبدال شفاف وظيفيًا للآلات التي لا تستخدم الإيثرنت.
س4: ما هي بطاقة التحكم بالمحور المطلوبة على A20B-8100-0662 لمركز تشغيل بأربعة محاور؟
بطاقة A20B-3300-0032 (بطاقة تحكم بمحرك سيرفو بأربعة محاور، برنامج سيرفو من السلسلة 90B0) هي البطاقة الصحيحة لتكوين 21i-B بأربعة محاور.
تتعامل بطاقة A20B-3300-0033 مع تكوينات المحورين. تحقق دائمًا من بطاقة المحور المثبتة على الآلة الأصلية قبل طلب بديل — يتم نقل بطاقة المحور مع الوحدات الأخرى عند استبدال اللوحة الرئيسية.
س5: هل وحدة ذاكرة DRAM للوحة A20B-8100-0662 هي نفسها للوحات الرئيسية 16i-B أو 18i-B؟
لا. تستخدم سلسلة 21i-B وحدات ذاكرة DRAM مختلفة عن تلك المستخدمة في سلسلتي 16i-B و 18i-B. تستخدم سلسلة 21i-B (بدون إيثرنت) وحدات A20B-3300-0291 (ذاكرة DRAM بسعة 16 ميجابايت) أو A20B-3300-0290 (ذاكرة DRAM بسعة 32 ميجابايت).
تستخدم سلسلتا 16i-B و 18i-B وحدات A20B-3300-0310 (16 ميجابايت) أو A20B-3300-0311 (32 ميجابايت).
تركيب وحدة ذاكرة DRAM لسلسلة 16i/18i على لوحة رئيسية لسلسلة 21i-B يتسبب في فشل بدء التشغيل. تأكد دائمًا من الوحدة الصحيحة لتسمية وحدة CNC المحددة.
