| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0669 |

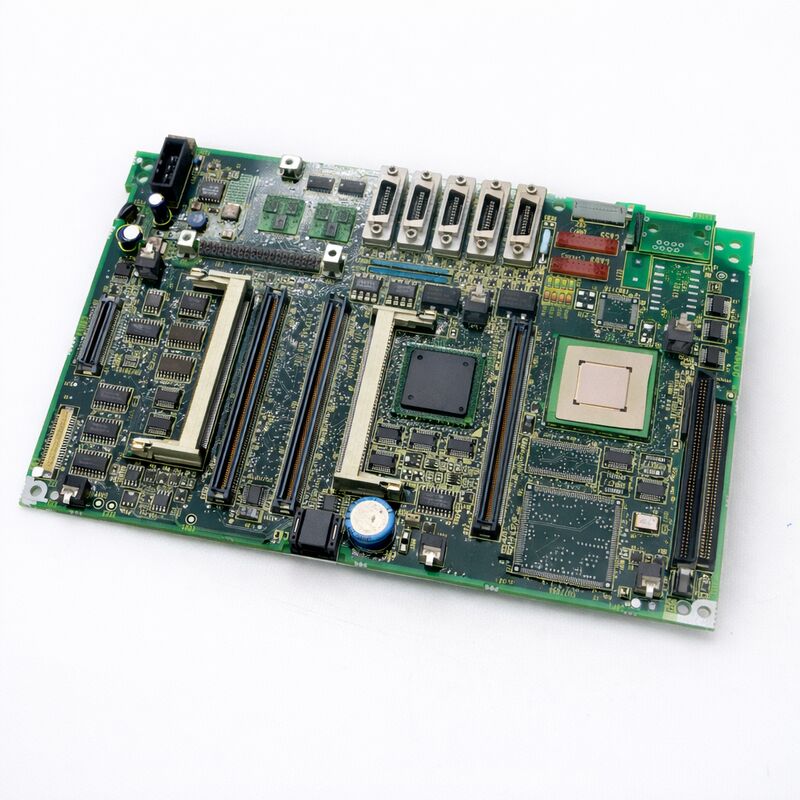

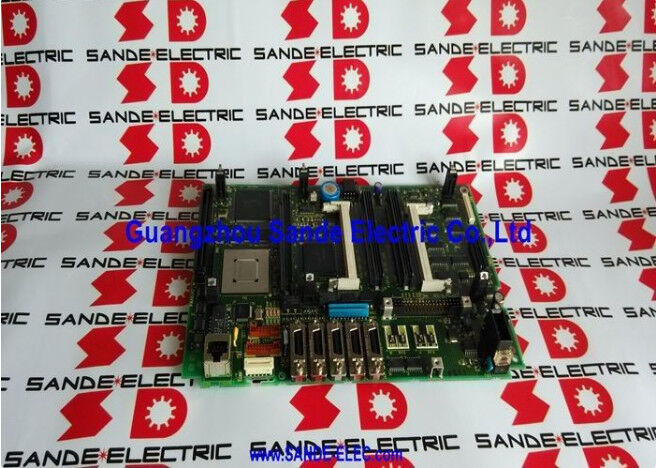

رقم القطعة: A20B-8100-0669
الشركة المصنعة: FANUC Corporation (اليابان)
فئة المنتج: لوحة الدوائر المطبوعة — لوحة وحدة المعالجة المركزية الرئيسية (اللوحة الأم)
السلسلة: A20B-8100 — عائلة لوحات وحدة المعالجة المركزية الرئيسية لوحدات التحكم CNC من سلسلة FANUC i-Series
إن FANUC A20B-8100-0669 هي لوحة دوائر مطبوعة لوحدة المعالجة المركزية الرئيسية تنتمي إلى سلسلة FANUC A20B-8100 — عائلة اللوحات الرئيسية المثبتة على شاشة LCD والتي تشكل مركز جيل وحدات التحكم CNC من سلسلة i-Series من FANUC.
تعمل هذه اللوحات كمنصة الأجهزة المركزية لعائلة وحدات التحكم CNC من سلسلة FANUC 16i-B و 18i-B و 21i-B، وهو جيل المنتجات الذي حدد عروض FANUC لوحدات التحكم CNC متوسطة المدى وعالية القدرة خلال العقد الأول من القرن الحادي والعشرين وحتى العقد الثاني من القرن الحادي والعشرين.
تم بناء كل وحدة تحكم CNC من سلسلة i-Series من هذا الجيل حول إحدى هذه اللوحات الرئيسية.
تستضيف اللوحة وحدة المعالجة المركزية القابلة للتوصيل، ووحدة ذاكرة FROM/SRAM، وبطاقة التحكم في المحور، ودوائر العرض/الاتصال. تتصل ماديًا بلوحة شاشة LCD، مما يجعلها مجموعة متكاملة مثبتة على شاشة LCD — إلكترونيات وحدة التحكم وشاشتها وحدة واحدة مكتفية ذاتيًا.
تغطي عائلة اللوحات الرئيسية A20B-8100 العديد من متغيرات CNC من خلال أرقام أجزاء مختلفة. يتوافق كل رقم في السلسلة مع طراز CNC محدد بمجموعة محددة من إمكانيات PMC وخيارات Ethernet وتكوينات المحاور.
تحتل A20B-8100-0669 مكانها في هذه العائلة وتخدم تكوين CNC المخصص لها بنفس البنية المادية ونظام الوحدات القابلة للتوصيل المشترك عبر لوحات الجيل B من سلسلة i-Series.
| المعلمة | القيمة |
|---|---|
| نوع اللوحة | لوحة دوائر مطبوعة لوحدة المعالجة المركزية الرئيسية مثبتة على شاشة LCD |
| السلسلة | A20B-8100 |
| جيل وحدة التحكم | FANUC i-Series (الجيل B) |
| واجهة السيرفو | FSSB (ناقل سيرفو تسلسلي بالألياف الضوئية) |
| واجهة المغزل | مغزل تسلسلي |
| ناقل الإدخال/الإخراج | I/O Link |
| وحدة إمداد الطاقة | A20B-8100-0720 (مشتركة عبر 16i/18i/21i-B) |
| نسخ احتياطي لذاكرة SRAM | مطلوب قبل أي استبدال |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
قدم الجيل B من سلسلة i-Series من FANUC — الذي يغطي وحدات التحكم 16i-B و 18i-B و 21i-B — منصة أجهزة معدلة مقارنة بجيل الطراز A السابق.
تتشارك لوحات الجيل B الرئيسية في بنية مادية مشتركة بينما تحمل كل نسخة احتياطية تكوين الأجهزة المناسب لقدرات برامج CNC الخاصة بها.
اللوحة الرئيسية هي مرساة تجميع وحدة التحكم بأكملها. توفر:
اتصال ناقل سيرفو FSSB. تتصل جميع مضخمات السيرفو باللوحة الرئيسية عبر كابلات الألياف الضوئية FSSB عند موصلات COP.
يحمل رابط FSSB أوامر الموضع وبيانات التغذية الراجعة في الوقت الفعلي، ليحل محل واجهات السيرفو التناظرية والنبضية القديمة لأجيال FANUC السابقة.
واجهة مغزل تسلسلي. يتصل مضخم المغزل عبر منفذ المغزل التسلسلي JA7A. يعتمد التزامن مع التثقيب الصلب، والتحكم في المحور Cs، وتوجيه المغزل على هذا الرابط.
I/O Link لإدخال/إخراج الآلة. يتصل إدخال/إخراج الآلة الموزع — مفاتيح الحد، الملفات اللولبية، أقفال الأبواب، إشارات تغيير الأداة — عبر ناقل I/O Link المنتهي عند JD51A.
فتحات الوحدات القابلة للتوصيل. وحدة FROM/SRAM، ووحدة معالج وحدة المعالجة المركزية، وبطاقة التحكم في المحور كلها تُركب مباشرة على اللوحة الرئيسية.
يمكن استبدال هذه الوحدات كوحدات فردية أثناء الصيانة.
اتصال إمداد الطاقة. وحدة إمداد الطاقة A20B-8100-0720 تتصل مباشرة باللوحة الرئيسية وتوفر الفولتيات المنظمة التي تحتاجها وحدة التحكم بأكملها.
يتطلب استبدال A20B-8100-0669 بشكل صحيح اتباع الإجراءات المعمول بها في FANUC لاستبدال اللوحة الرئيسية لسلسلة i-Series. يؤدي تخطي أي خطوة إلى خطر فقدان البيانات أو وحدة تحكم لا تبدأ.
نسخ احتياطي لذاكرة SRAM أولاً. تحتفظ وحدة SRAM على اللوحة الرئيسية بمعلمات الآلة، وبيانات سلم PMC، وإزاحات الأدوات، وإحداثيات العمل، وبرامج الأجزاء المخزنة.
قم دائمًا بتنفيذ نسخ احتياطي كامل لذاكرة SRAM قبل لمس اللوحة. قم بالنسخ الاحتياطي إلى بطاقة ذاكرة FANUC، أو بطاقة الكمبيوتر، أو نقل RS-232C إلى جهاز كمبيوتر. تأكد من اكتمال النسخ الاحتياطي وقابليته للقراءة قبل المتابعة.
نقل الوحدة. يتم نقل وحدة FROM/SRAM، وبطاقة معالج وحدة المعالجة المركزية، وبطاقة التحكم في المحور من اللوحة الأصلية إلى اللوحة البديلة.
تحمل هذه الوحدات البرامج الخاصة بالآلة ويجب عدم تبديلها بوحدات من آلة مختلفة دون التحقق من التوافق الكامل للبرامج.
فحص ما بعد التركيب. بعد إعادة التجميع واستعادة ذاكرة SRAM، قم بالتمهيد إلى شاشة التحقق من المعلمات وتأكد من وجود جميع صفحات المعلمات.
تحقق من حالة سلم PMC. قم بتحريك كل محور وتأكد من حالة جاهزية السيرفو. اختبر المغزل في وضع JOG قبل إعادة الآلة إلى الإنتاج.
س1: تفقد وحدة التحكم الطاقة ولا تعود للعمل بعد استبدال اللوحة الرئيسية. تظل الشاشة فارغة. ما هو السبب الأكثر احتمالاً؟
تشير الشاشة الفارغة فورًا بعد استبدال اللوحة الرئيسية إلى عدم تثبيت وحدة FROM/SRAM بشكل صحيح.
الوحدة هي أول شيء يبحث عنه ROM التمهيد — إذا لم يتمكن من العثور على الوحدة أو قراءتها بشكل غير صحيح، فلا يمكن أن يتقدم تسلسل التمهيد وتبقى الشاشة مظلمة.
قم بإيقاف تشغيل الطاقة، وأعد تثبيت وحدة FROM/SRAM بقوة، وحاول مرة أخرى. تحقق أيضًا من أن وحدة إمداد الطاقة A20B-8100-0720 مثبتة بالكامل وأن مؤشر LED الخاص بها أخضر.
س2: بعد تثبيت A20B-8100-0669، تظهر جميع محاور السيرفو إنذار 401 (VRDY off). تبدو مضخمات السيرفو مزودة بالطاقة. ما الذي يجب فحصه؟
يتتبع الإنذار 401 فورًا بعد تبديل اللوحة الرئيسية دائمًا اتصال ألياف FSSB المضطرب.
أثناء التعامل مع اللوحة، قد تكون الألياف الضوئية عند موصلات COP10A على اللوحة الرئيسية قد انفصلت قليلاً.
تحقق من كل نهاية ألياف — يجب أن تكون مدخلة بالكامل ومثبتة. قم بتنظيف أوجه نهاية الألياف بقطعة قماش جافة خالية من الوبر إذا كان هناك أي تلوث مرئي. أعد التوصيل وقم بتدوير الطاقة.
س3: هل بيانات SRAM المأخوذة من آلة متوافقة مع 16i-B أو 18i-B قابلة للنقل إلى وحدة التحكم المضيفة لـ A20B-8100-0669؟
لا. بيانات SRAM خاصة بالآلة. مجموعة المعلمات، وسلم PMC، والبرامج المخزنة مرتبطة بطراز CNC الدقيق، وإصدار البرنامج، وتكوين الآلة للآلة الأصلية. ستؤدي ذاكرة SRAM من متغير CNC مختلف إلى إنذارات النظام أو سلوك آلة غير صحيح.
قم دائمًا باستعادة النسخ الاحتياطي لذاكرة SRAM المأخوذ من نفس الآلة التي سيتم تركيب اللوحة البديلة فيها.
س4: هل يمكن إصلاح اللوحة الرئيسية A20B-8100-0669 على مستوى المكونات؟
إصلاح مستوى المكونات ممكن للدوائر الطرفية — المكونات المنفصلة، والموصلات، ومنظمات الجهد، ودوائر الساعة — ولكنه غير عملي للمعالج الرئيسي أو أجهزة ASIC الموجودة على اللوحة. تختبر معظم مرافق إصلاح FANUC المتخصصة اللوحة في نظام وحدة تحكم مباشر وتستبدل اللوحة كوحدة إذا كان الخطأ في جهاز غير قابل للإصلاح.
إصلاح المكونات فعال من حيث التكلفة فقط عندما يكون المكون المعيب مكونًا منفصلاً يمكن تحديده أو موصلًا، وليس ASIC.
س5: كيف يتم تحديد اللوحة الرئيسية البديلة الصحيحة إذا لم يكن رقم الجزء الأصلي للآلة معروفًا؟
يتم طباعة رقم الجزء للوحة الرئيسية الحالية على ملصق تعريف اللوحة — ملصق أبيض أو فضي يقع عادةً على أحد حواف لوحة الدوائر المطبوعة. قم بتصوير هذا الملصق قبل إزالة اللوحة.
إذا كان الملصق تالفًا، يمكن مقارنة رقم رسم وحدة نظام الآلة (يبدأ بـ A02B-) مع وثائق تكوين أجهزة FANUC لتحديد رقم الجزء الصحيح للوحة الرئيسية لنظام وحدة التحكم هذا.
