| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8100-0670 |
رقم القطعة: A20B-8100-0670
الشركة المصنعة: FANUC Corporation (اليابان)
فئة المنتج: لوحة الدوائر المطبوعة (PCB) — لوحة خيار Ethernet (نوع مستقل لوحدة التحكم الرقمي في التصنيع)
السلسلة: A20B-8100

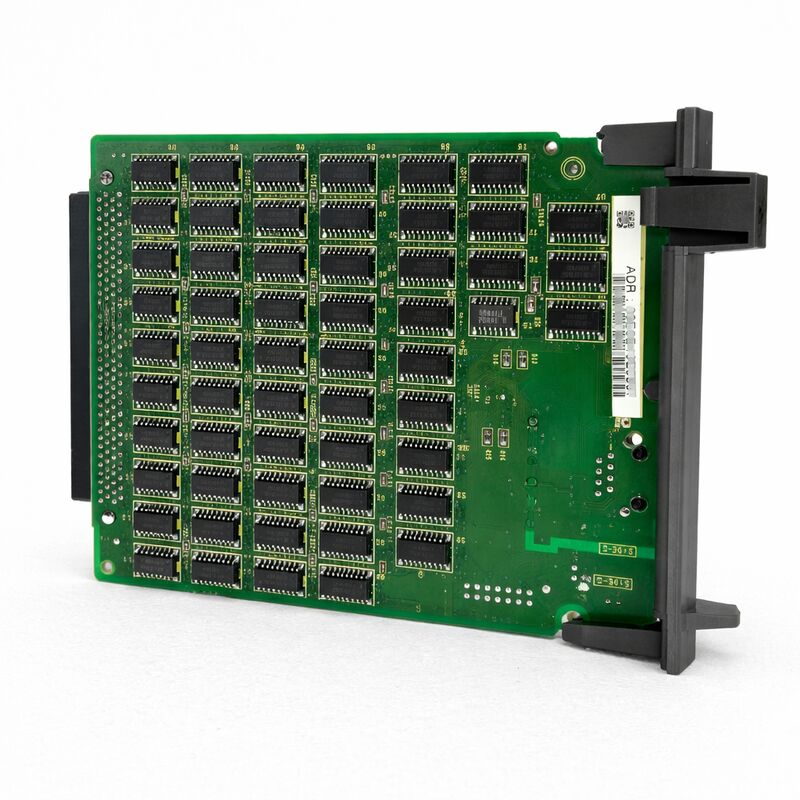

لوحة FANUC A20B-8100-0670 هي لوحة خيار Fast Ethernet لوحدات التحكم الرقمي في التصنيع (CNC) من سلسلة i-series المستقلة من FANUC. يتم تثبيتها في فتحة الخيارات لوحدة تحكم CNC مستقلة، مما يضيف منفذ Ethernet بسرعة 100BASE-TX يمكّن وحدة التحكم من الاتصال بشبكة المصنع المحلية (LAN).
بدون هذه اللوحة — أو وظيفة Ethernet المدمجة المتوفرة في بعض أنواع اللوحات الرئيسية — لا تمتلك وحدة التحكم الرقمي في التصنيع (CNC) من سلسلة i-series من FANUC اتصال شبكة مباشر. يمكنها فقط الاتصال عبر كابل تسلسلي RS-232C أو HSSB.
تغير اللوحة A20B-8100-0670 ذلك. بمجرد تثبيتها وتكوينها، تصبح وحدة التحكم الرقمي في التصنيع (CNC) عقدة شبكة.
يمكنها استقبال وإرسال برامج NC، والاستجابة لاستدعاءات واجهة برمجة التطبيقات (API) FOCAS2 من برامج المراقبة، والمشاركة في عمليات نقل ملفات خادم البيانات DNC1 / Ethernet، وعرض شاشات توجيه المشغل Factolink التي يتم دفعها من خادم المصنع.
يشير مصطلح "مستقل" في فئة المنتج إلى شيء محدد ومهم.
تأتي وحدات التحكم من سلسلة i-series من FANUC في هيكلين ماديين — مدمج (مثبت على شاشة LCD، مدمج) ومستقل (إلكترونيات وحدة التحكم الرقمي في التصنيع (CNC) في خزانة منفصلة).
تم تصميم اللوحة A20B-8100-0670 للوحدات من النوع المستقل حيث يتم تثبيت لوحات الخيارات في فتحات رف مخصصة داخل خزانة التحكم.
| المعلمة | القيمة |
|---|---|
| نوع اللوحة | لوحة خيار Fast Ethernet (PCB) |
| الواجهة | 100BASE-TX (RJ-45) |
| الهيكل | فتحة خيار CNC مستقلة |
| وحدات التحكم الرقمي في التصنيع (CNC) المتوافقة | وحدات التحكم الرقمي في التصنيع (CNC) المستقلة من سلسلة i-series من FANUC |
| الوظائف | FOCAS1/Ethernet، DNC1/Ethernet، Factolink |
| السلسلة | A20B-8100 |
| الحالة | متوفرة — مجددة، تم اختبارها |
| المنشأ | اليابان |
بمجرد تثبيت اللوحة A20B-8100-0670 وتكوين معلمات Ethernet لوحدة التحكم الرقمي في التصنيع (CNC)، تصبح العديد من وظائف الاتصال متاحة:
FOCAS1/Ethernet. FOCAS (مواصفات واجهة برمجة التطبيقات (API) المفتوحة لوحدات التحكم الرقمي في التصنيع (CNC) من FANUC) هي واجهة برمجة التطبيقات (API) القياسية من FANUC للوصول إلى بيانات وحدة التحكم الرقمي في التصنيع (CNC) من التطبيقات الخارجية.
باستخدام لوحة Ethernet، يمكن للتطبيقات التي تعمل على جهاز كمبيوتر أو خادم الاتصال عبر TCP/IP لقراءة حمل المغزل، وموضع المحور، وحالة الإنذار، واسم البرنامج، وعشرات من عناصر بيانات وحدة التحكم الرقمي في التصنيع (CNC) الأخرى في الوقت الفعلي.
هذا هو الأساس لمراقبة الآلات، ولوحات معلومات كفاءة استخدام المعدات الإجمالية (OEE)، وتكامل MTConnect على آلات سلسلة i-series من FANUC.
DNC1/Ethernet. تسمح وظيفة DNC1 بتحميل ملفات برامج NC من خادم ملفات يمكن الوصول إليه عبر الشبكة بدلاً من نقلها مسبقًا إلى الذاكرة الداخلية لوحدة التحكم الرقمي في التصنيع (CNC).
تطلب وحدة التحكم الرقمي في التصنيع (CNC) ملف برنامج بالاسم، وتقوم لوحة Ethernet باسترداده من مسار خادم DNC المحدد عبر الشبكة.
هذه هي الطريقة القياسية لتشغيل البرامج الكبيرة — برامج تشغيل قوالب الآلات ذات الآلاف من الكتل، على سبيل المثال — على آلات CNC دون الحاجة إلى ذاكرة محلية كبيرة.
Factolink. Factolink هو نظام توجيه المشغل من FANUC.
يقوم خادم Factolink بدفع صفحات نصية إلى شاشة وحدة التحكم الرقمي في التصنيع (CNC)، مما يسمح بعرض تعليمات الإعداد، أو مطالبات الصيانة، أو بيانات الإنتاج مباشرة على لوحة المشغل.
توفر لوحة Ethernet رابط الشبكة الذي يجعل تحديثات Factolink ممكنة في الوقت الفعلي من خادم مركزي.
يتم تثبيت اللوحة A20B-8100-0670 في فتحة خيارات متاحة في رف تحكم وحدة التحكم الرقمي في التصنيع (CNC) المستقلة. مثل لوحات الخيارات الأخرى من سلسلة A20B-8100 (رئيس Profibus، DeviceNet، RISC CPU، خادم البيانات)، يتم توصيلها بموصل F-bus على اللوحة الخلفية ويتم اكتشافها بواسطة برنامج نظام وحدة التحكم الرقمي في التصنيع (CNC) أثناء بدء التشغيل.
بعد التثبيت، يجب تكوين معلمات شبكة وحدة التحكم الرقمي في التصنيع (CNC) — عنوان IP، قناع الشبكة الفرعية، البوابة الافتراضية، ومعلمات الوظائف المحددة لـ FOCAS، DNC1، أو Factolink، اعتمادًا على الخدمات التي سيتم استخدامها.
يتم إدخال هذه المعلمات من خلال شاشات معلمات SYSTEM / Ethernet لوحدة التحكم الرقمي في التصنيع (CNC) في وضع MDI وتخزينها في ذاكرة غير متطايرة.
تتطلب اللوحة نفسها تمكين خيار برنامج Ethernet متوافق في برنامج نظام وحدة التحكم الرقمي في التصنيع (CNC) (FROM). يؤدي تثبيت اللوحة بدون ترخيص خيار البرنامج المقابل إلى تعطيل وظيفة Ethernet.
تحقق من تكوين خيارات وحدة التحكم الرقمي في التصنيع (CNC) قبل طلب هذه اللوحة كبديل مستقل.
س1: تم تثبيت اللوحة A20B-8100-0670 ولكن مفتاح EMBED PORT لا يظهر على شاشة SYSTEM. ما الذي يجب التحقق منه أولاً؟
السبب الأكثر شيوعًا هو عدم تمكين خيار برنامج Ethernet في وحدة FROM لوحدة التحكم الرقمي في التصنيع (CNC). يجب أن تتطابق أجهزة لوحة Ethernet مع خيار برنامج مفعل في ترخيص وحدة التحكم الرقمي في التصنيع (CNC).
تحقق من شاشة خيارات وحدة التحكم الرقمي في التصنيع (CNC) (SYSTEM → [OPTIONS]) لوظيفة Ethernet.
إذا لم تكن مدرجة أو لم يتم تمكينها، فلا يمكن تنشيط اللوحة بدون خيار البرنامج المقابل. تحقق أيضًا من أن اللوحة مثبتة بالكامل وبشكل صحيح في فتحة الخيارات الخاصة بها.
س2: هل يمكن للوحة A20B-8100-0670 دعم استدعاءات واجهة برمجة التطبيقات (API) FOCAS2 من برامج مراقبة الآلات الحديثة؟
نعم. تشترك FOCAS1/Ethernet (التي تدعمها اللوحة A20B-8100-0670) و FOCAS2 في قاعدة بروتوكول متوافقة.
تتصل معظم برامج مراقبة الآلات الحديثة ومحولات MTConnect من FANUC التي تستخدم مكتبة FOCAS2 بوحدات التحكم الرقمي في التصنيع (CNC) من سلسلة i-series عبر منفذ Ethernet بغض النظر عما إذا كانت اللوحة مخصصة (من نوع A20B-8100-0670) أو وظيفة Ethernet مدمجة على اللوحة الرئيسية.
قم بتأكيد إصدار مكتبة FOCAS2 المحدد وسلسلة وحدات التحكم الرقمي في التصنيع (CNC) المتوافقة مع مزود البرنامج.
س3: وحدة التحكم الرقمي في التصنيع (CNC) هي من النوع المدمج (مثبت على شاشة LCD) 16i-B أو 18i-B. هل ستناسب اللوحة A20B-8100-0670؟
اللوحة A20B-8100-0670 مخصصة لوحدات التحكم الرقمي في التصنيع (CNC) من النوع المستقل مع فتحات رف خيارات مخصصة. تستخدم وحدات التحكم الرقمي في التصنيع (CNC) المدمجة (مثبتة على شاشة LCD) 16i-B/18i-B/21i-B هيكل فتحة خيارات مختلف ولوحات واجهة Ethernet مختلفة.
قم بتأكيد الهيكل المادي لوحدة التحكم الرقمي في التصنيع (CNC) قبل الطلب — تحتوي الوحدات المستقلة على الإلكترونيات في خزانة رف منفصلة، بينما تحتوي الوحدات المدمجة على الإلكترونيات مدمجة خلف لوحة LCD.
س4: كم عدد اتصالات FOCAS المتزامنة التي تدعمها اللوحة A20B-8100-0670؟
تدعم لوحة Ethernet عددًا محدودًا من اتصالات TCP/IP المتزامنة كما هو محدد بواسطة مواصفات FOCAS1/Ethernet من FANUC — عادةً ما يصل إلى ثلاثة اتصالات تطبيقات متزامنة. يؤدي محاولة فتح اتصالات أكثر مما تدعمه اللوحة إلى رفض الاتصالات أو انتهاء المهلة في برنامج التطبيق.
بالنسبة للبيئات التي تتطلب العديد من مستهلكي البيانات المتزامنين، فإن مركز بيانات FOCAS2 واحد يتصل مرة واحدة بوحدة التحكم الرقمي في التصنيع (CNC) ويعيد توزيع البيانات هو الهيكل القياسي.
س5: بعد استبدال اللوحة A20B-8100-0670، تظهر معلمات Ethernet فارغة. هل هناك طريقة لاستعادتها بدون سجلات التكوين الأصلية؟
يتم تخزين معلمات Ethernet (عنوان IP، قناع الشبكة الفرعية، مسار خادم DNC، إلخ) في ذاكرة SRAM لوحدة التحكم الرقمي في التصنيع (CNC).
إذا تم استبدال اللوحة دون عمل نسخة احتياطية من SRAM أولاً، أو إذا تم مسح المعلمات أثناء الاستبدال، فيجب إعادة إدخالها يدويًا.
يتم إدخال معلمات FOCAS و DNC1 و Factolink جميعًا في شاشات معلمات SYSTEM → Ethernet.
اتصل بالوثائق الخدمية لباني الآلة أو مسؤول شبكة المصنع للحصول على تكوين IP الأصلي إذا لم تكن السجلات متاحة محليًا.
