لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8100-0961 |

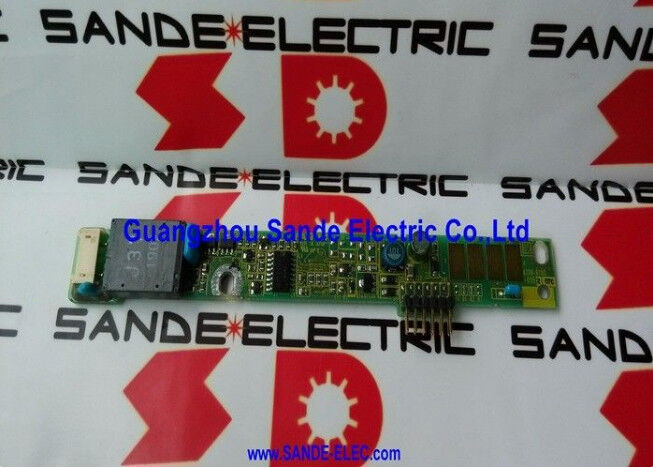

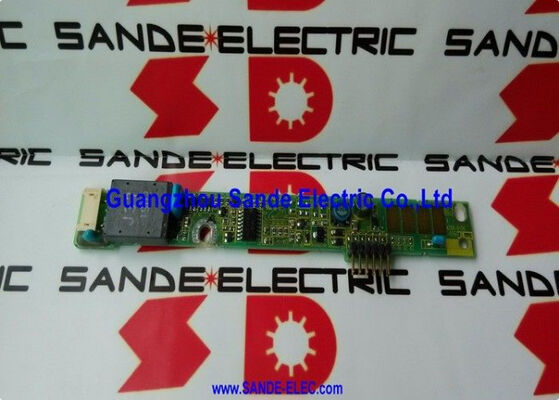

A20B-8100-0961 يحول الجهد المباشر منخفض إلى التردد العالي، الجهد المتردد AC الذي يحتاجه مصباح CCFL الضوء الخلفي.
لوحة LCD أحادية اللون 7.2 بوصة لا تنتج أي صورة مرئية دون مصباح CCFL مضاء.000 فولت التيار المتردد في 40 ∼ 80 كيلو هرتز لضرب وتحقيق القوس ∼ الجهد والترددات التي لا توجد في أي مكان آخر في النظام الكهربائي CNC. A20B-8100-0961 يولد هذا التيار المتردد عالية الجهد من التيار المتردد منخفض الجهد المتاحة من مصدر الطاقة CNC.
عندما يفشل هذا المحول ، يظل الشاشة مظلمة. تستمر CNC في العمل بشكل طبيعي ¢ تشغيل البرامج ، وتقطع الآلة ¢ ولكن المشغل لا يستطيع رؤية الواجهة.
| المعلم | القيمة |
|---|---|
| متوافق | 30i، 31i، 32iالنموذج A فقط |
| حجم العرض | 7. 2 بوصة |
| نوع العرض | أحادي اللون |
| الضوء الخلفي | CCFL |
| التكوينات | جهاز تحكم متكامل، LCD/MDI مستقل |
| السلسلة | A20B-8100 |
نفس A20B-8100-0961 تخدم نوعين من تركيبات العرض المادي في منصة 30i Model A:
جهاز تحكم متكامل من سلسلة i:تشكل لوحة المفاتيح LCD و MDI جزءًا من وحدة CNC المتكاملة. يتم إقامة الشاشة ولوحة المفاتيح والإلكترونيات الرئيسية لـ CNC داخل نفس الجمعية. يقع المحول داخل هذه الوحدة المتكاملة.
وحدة LCD/MDI رقمية مستقلة:مجموعة LCD / MDI منفصلة متصلة بواسطة كابل إلى خزانة CNC. لوحة المشغل موجودة جسديًا في الجبهة الأمامية للآلة ؛ أجهزة الكترونيات CNC موجودة في خزانة الآلة.يقع المحول داخل وحدة LCD / MDI المستقلة.
يستخدم كلا التكوينينين نفس شاشة CCFL أحادية اللون 7.2 بوصة ونفس عاكس A20B-8100-0961.
انقطاع عرض مفاجئ:يظل شاشة مركز التصنيع FANUC 30i Model A مظلمة تمامًا. يواصل جهاز CNC العمل بشكل طبيعيعاكس A20B-8100-0961 فشل، قطع CCFL محرك الجهد استبدال يعيد العرض.
التضييق التدريجي للشاشة:يضعف شاشة 7.2 بوصة في 31i Model A CNC تدريجياً على مدى أشهر. يصل استنزاف الزئبق في CCFL في النهاية إلى النقطة التي لا يستطيع فيها المحول تعويضها.استبدال كل من A20B-8100-0961 ومصباح CCFL يعيد الوضوح الكامل.
س1: هل A20B-8100-0961 متوافق مع أنظمة 30i Model B أو LCD 30i الملونة؟
لا. يذكر الوصف صراحة "30i، 31i، 32i النموذج A فقط مع شاشة Fanuc LCD 7.2′′ أحادية اللون. " تستخدم متغيرات النموذج B وتكوينات LCD الملونة أقراص PCB عاكسة مختلفة.تأكيد تعيين نموذج CNC ونوع العرض من الأجهزة قبل الطلب.
س2: كيف يمكنني معرفة ما إذا كان A20B-8100-0961 قد فشل مقابل مصباح CCFL؟
كل منهما ينتج شاشة مظلمة أو خافتة. قياس مخرج المحول عند تشغيله: محول وظيفي ينتج التيار المتردد عالي الجهد في رابط المصباح حتى عندما يفشل المصباح.لا توجد نقاط إخراج HV إلى المحولفي الممارسة العملية، استبدال كل من عاكس ومصباح CCFL معا هو الحل الأكثر موثوقية عندما عمر العرض هو كبير.
السؤال 3: هل يمكن أن يكون عرض ضبابي هو فشل المحول، أم أنه دائما مصباح CCFL؟
عادة ما يكون التضييق التدريجي على مدى أشهر هو شيخوخة مصباح CCFL (انخفاض الزئبق). ينظم المحول للحفاظ على تيار المصباح ولكن لا يمكن تعويض مصباح نفد بالكامل.التعتيم المفاجئ أو سلوك العرض المتقطع (العمل ثم الظلام) يشير في كثير من الأحيان إلى المحول.
السؤال 4: هل استبدال A20B-8100-0961 يحتاج إلى أي تكوين برنامج CNC؟
لا. المحول هو مكون أجهزة تحويل الطاقة. يعد تركيب البديل محرك CCFL على الفور عند تشغيل الطاقة. لا تتضمن أي معايير CNC أو تغييرات البرمجيات.
السؤال 5: هل جهاز العرض أحادي اللون 7.2 بوصة مازال صالحًا للعمل؟
نعم، النموذج 30i A هو منصة ناضجة ولكنها تستخدم بنشاط
