A20B-8101-0160 Fanuc لوحة PCB A20B81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160 | لوحة واجهة HSSB للكمبيوتر — ناقل تسلسلي عالي السرعة، رابط CNC إلى الكمبيوتر عبر الألياف الضوئية، لسلسلة 16i / 18i / 21i / 160i / 180i / 210i، سلسلة A20B-8101، منشأ ياباني

رقم القطعة: A20B-8101-0160

الشركة المصنعة: FANUC Corporation (اليابان)

فئة المنتج: لوحة الدوائر المطبوعة — لوحة واجهة HSSB للكمبيوتر (ناقل تسلسلي عالي السرعة)

السلسلة: A20B-8101 — عائلة لوحات واجهة الكمبيوتر لسلسلة FANUC i

نظرة عامة

إن FANUC A20B-8101-0160 هو المكون الخاص بالكمبيوتر الشخصي لرابط FANUC High-Speed Serial Bus (HSSB) — اللوحة التي يتم تركيبها في فتحة توسعة جهاز كمبيوتر شخصي لتوصيل هذا الكمبيوتر مباشرة بوحدة تحكم FANUC i-series CNC عبر كابل ألياف ضوئية.

إنها نصف زوج HSSB الذي ينتمي إلى الكمبيوتر، وليس إلى CNC.

كان HSSB حلاً خاصًا بـ FANUC لمشكلة معينة نشأت في أواخر التسعينيات عندما بدأت آلات CNC في الاستفادة من التطبيقات المستندة إلى الكمبيوتر: كيفية إنشاء رابط اتصال عالي النطاق الترددي ومحصن ضد الضوضاء بين وحدة تحكم FANUC CNC وجهاز كمبيوتر شخصي مضيف قريب.

كانت الاتصالات التسلسلية القياسية (RS-232C) بطيئة جدًا وعرضة للتداخل الكهرومغناطيسي من محركات الآلات.

كانت شبكة Ethernet متاحة ولكنها جلبت زمن انتقال وحمل بروتوكول جعلها غير مناسبة للتطبيقات التي تتطلب وصولاً سريعًا وحتميًا إلى بيانات CNC الداخلية.

عالج HSSB كلتا المشكلتين.

تزيل وسيطة الألياف الضوئية المادية تمامًا الحساسية الكهرومغناطيسية — لا يمكن توليد إشارات الضوء بواسطة الضوضاء الكهربائية، بغض النظر عن مدى قرب تشغيل الكابل من مضخمات السيرفو، أو محركات المغزل، أو موصلات الطاقة.

يوفر بروتوكول الناقل التسلسلي عالي السرعة الخاص معدل نقل بيانات أسرع من RS-232C وزمن انتقال أقل من Ethernet للوصول المباشر إلى ذاكرة CNC.

سمح الرابط الناتج للكمبيوتر بالوصول إلى ذاكرة CNC الداخلية — البرامج، والمعلمات، والمواضع الحالية، وسرعات المغزل، وبيانات PMC — بسرعات كافية لدعم تطبيقات المراقبة في الوقت الفعلي، وشاشات توجيه المشغل التي يتم تشغيلها من الكمبيوتر، ونقل الملفات الكبيرة.

المواصفات الرئيسية

كيف يعمل HSSB — بنية اللوحتين

يتطلب رابط HSSB دائمًا لوحتين: واحدة في CNC وواحدة في الكمبيوتر. A20B-8101-0160 هي اللوحة الخاصة بالكمبيوتر.

يتم تركيب اللوحة الخاصة بـ CNC (جزء منفصل من سلسلة A20B-8100 أو A20B-8001) في فتحة خيار لوحدة CNC الأساسية.

لوحة جانب CNC: تتصل بـ F-BUS الداخلي لـ CNC. توفر منفذ ألياف ضوئية COP7. من منظور CNC، ينشئ رابط HSSB منطقة ذاكرة مشتركة يمكن للكمبيوتر الوصول إليها عبر برنامج تشغيل وظيفة عرض شاشة FANUC CNC.

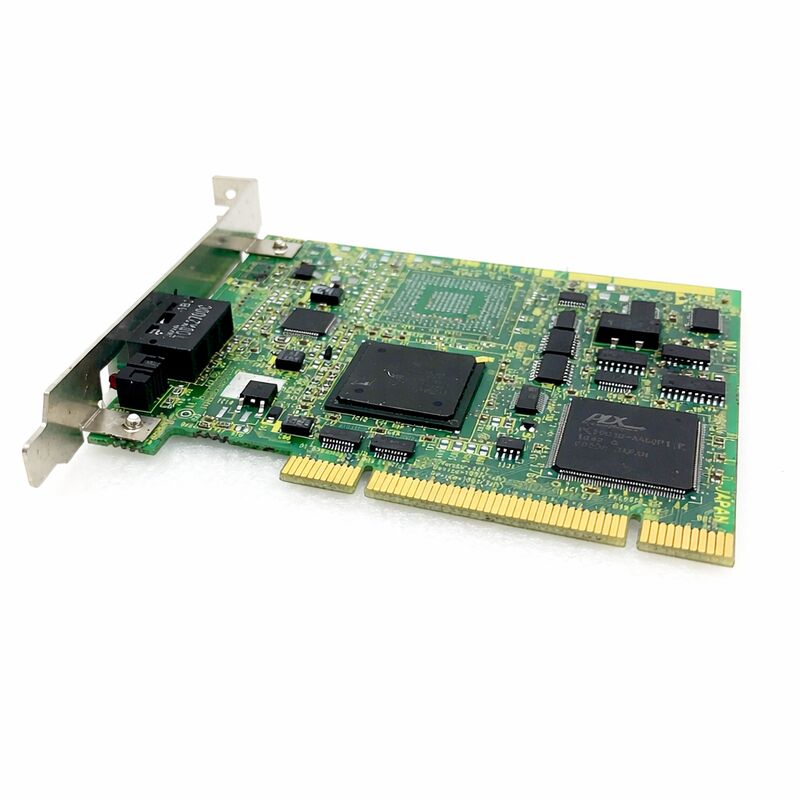

لوحة جانب الكمبيوتر (A20B-8101-0160): يتم تركيبها في فتحة توسعة الكمبيوتر. توفر منفذ الألياف الضوئية COP7 المطابق على جانب الكمبيوتر. يتواصل برنامج تشغيل HSSB الخاص بـ FANUC (المثبت على نظام تشغيل Windows الخاص بالكمبيوتر) مع CNC عبر هذه اللوحة.

تصل التطبيقات المكتوبة باستخدام مكتبة FANUC FOCAS إلى CNC عبر برنامج التشغيل.

يوصل كابل الألياف الضوئية بين منفذي COP7.

يمتد الكابل من الكمبيوتر إلى CNC — عادةً من كمبيوتر لوحة أو كمبيوتر صناعي في خزانة الآلة، عبر قناة كابل، إلى موضع فتحة الخيار في وحدة تحكم CNC. يعتمد الحد الأقصى لطول الكابل على طراز كابل الألياف الضوئية المحدد المستخدم.

متطلبات الكمبيوتر والبرامج

يتطلب A20B-8101-0160:

فتحة توسعة للكمبيوتر. يتم تركيب اللوحة في فتحة توسعة ISA أو PCI اعتمادًا على إصدار اللوحة المحدد. يجب أن يحتوي الكمبيوتر على فتحة متوافقة مجانية. تعد أجهزة الكمبيوتر اللوحية الصناعية المدمجة في خزانة الآلة مضيفًا شائعًا لهذه اللوحة — فهي توفر التركيب المادي، وفتحة التوسعة المطلوبة، وبيئة التشغيل الصناعية اللازمة للوحة التي تبقى في خزانة أداة الآلة.

برنامج تشغيل FANUC HSSB. يجب تثبيت برنامج التشغيل لنظام تشغيل Windows الخاص بالكمبيوتر لكي تعمل اللوحة.

يظهر برنامج التشغيل كجهاز HSSB في مدير أجهزة Windows. يدعم برنامج تشغيل FANUC HSSB إصدارات Windows NT و Windows 2000 و Windows XP والإصدارات اللاحقة من Windows اعتمادًا على إصدار البرنامج.

مكتبة FANUC FOCAS أو وظيفة عرض شاشة CNC. تتواصل التطبيقات مع CNC باستخدام مكتبة FANUC FOCAS2 (للوصول البرمجي إلى بيانات CNC عبر كود تطبيق الكمبيوتر) أو وظيفة عرض شاشة FANUC CNC (التي تعكس شاشة مشغل CNC على شاشة الكمبيوتر وتسمح للمشغلين بالتفاعل مع CNC من الكمبيوتر).

كابل ألياف ضوئية. يوصى بكابل الألياف الضوئية FANUC من سلسلة A66L-6001-0026.

يجب تأكيد أن طول الكابل ضمن النطاق المدعوم لطراز الكابل المحدد.

الألياف الضوئية — الاختيار الهندسي

وسيط الألياف الضوئية المادي ليس اختيارًا عشوائيًا — إنه الحل الهندسي لمشكلة حقيقية في بيئات أدوات الآلات.

تحتوي خزانة أداة الآلة على مصادر متعددة للتداخل الكهرومغناطيسي الشديد: تبديل PWM لمحرك السيرفو بترددات كيلوهيرتز، ومراحل طاقة محرك المغزل، وموصلات التيار المتردد التي تفتح وتغلق تحت الحمل، ومجالات المحولات المغناطيسية.

أي كابل إشارة كهربائي تقليدي يمر عبر هذه البيئة يلتقط ضوضاء مستحثة تفسد البيانات.

الألياف الضوئية محصنة بالفيزياء: فهي تحمل الضوء، وليس التيار الكهربائي. لا يمكن لأي مجال كهربائي أن يولد إشارة في كابل الألياف الضوئية.

رابط HSSB الذي يستخدم الألياف الضوئية خالٍ من الضوضاء بشكل موثوق بغض النظر عن البيئة الكهرومغناطيسية التي يمر عبرها.

هذه الموثوقية هي سبب اختيار FANUC للألياف الضوئية لـ HSSB بدلاً من اتصال تسلسلي كهربائي تقليدي.

يقبل موصل COP7 الموجود على A20B-8101-0160 كابل الألياف الضوئية. الحفاظ على نظافة موصلات الألياف مهم للتشغيل الموثوق — حتى التلوث الصغير على وجه نهاية الألياف يضعف الإشارة الضوئية، مما يسبب أخطاء في الاتصال.

عندما لا يكون الألياف متصلاً، يجب أن يغطي الغطاء الواقي منفذ COP7 لمنع التلوث.

الأسئلة الشائعة

س1: يعمل رابط HSSB ولكن الكمبيوتر يظهر أخطاء اتصال متقطعة. ما هو السبب الأكثر احتمالاً؟

تلوث موصل الألياف الضوئية هو السبب الأكثر شيوعًا لأخطاء اتصال HSSB المتقطعة عندما كان الرابط يعمل سابقًا. قم بإزالة كابل الألياف من كلا موصلي COP7 (على لوحة A20B-8101-0160 وعلى اللوحة الخاصة بـ CNC) وافحص وجوه نهاية الألياف.

نظف باستخدام قطعة قماش تنظيف بصرية جافة خالية من الوبر أو أداة تنظيف ألياف مناسبة. لا تستخدم المذيبات.

أعد إدخال الكابل وتأكد من أن الموصلات مثبتة بالكامل ومغلقة. إذا استمرت الأخطاء بعد التنظيف، افحص كابل الألياف بحثًا عن انحناءات حادة أو تلف مادي.

س2: الكمبيوتر الذي تم تركيب A20B-8101-0160 عليه يعمل بنظام Windows XP. هل برنامج تشغيل HSSB متوافق؟

يدعم برنامج تشغيل FANUC HSSB نظام Windows XP. قم بتثبيت إصدار برنامج التشغيل الصحيح لنظام التشغيل المحدد — يجب أن يتطابق إصدار برنامج التشغيل مع كل من نظام التشغيل ومراجعة الأجهزة المحددة للوحة HSSB. يظهر برنامج تشغيل HSSB في مدير أجهزة Windows بعد التثبيت.

إذا أظهر الجهاز رمز خطأ، تحقق من إصدار برنامج التشغيل مقابل وثائق التوافق الخاصة بـ FANUC لمراجعة أجهزة A20B-8101-0160.

تأكد أيضًا من أن نوع فتحة توسعة الكمبيوتر (PCI أو ISA) يتطابق مع نوع اتصال اللوحة.

س3: هل من الممكن توصيل جهاز كمبيوتر واحد (مع A20B-8101-0160) بعدة آلات CNC في وقت واحد؟

نعم، إذا كان لدى الكمبيوتر فتحات توسعة متعددة متاحة. يتطلب كل رابط HSSB إلى CNC واحد لوحة جانب كمبيوتر واحد وكابل ألياف ضوئية إلى لوحة CNC المقابلة. يمكن تثبيت لوحات A20B-8101-0160 متعددة في نفس الكمبيوتر، كل منها يتصل بـ CNC مختلف.

يدعم برنامج تشغيل FANUC HSSB قنوات HSSB متعددة — ترتبط كل قناة بلوحة واحدة و CNC واحد.

يمكن لتطبيقات FANUC FOCAS معالجة كل CNC برقم قناته، مما يسمح لجهاز كمبيوتر واحد بمراقبة أو برمجة أو عرض البيانات من آلات CNC متعددة في وقت واحد.

س4: ما هو الحد الأقصى لطول كابل الألياف الضوئية الذي يدعمه رابط HSSB؟

يتوفر كابل الألياف الضوئية الموصى به (سلسلة A66L-6001-0026) بأطوال قياسية. يتم تحديد الحد الأقصى لطول الكابل المدعوم بواسطة ميزانية الطاقة الضوئية لمزيج المرسل/المستقبل المحدد على اللوحات.

من الناحية العملية، تم تصميم رابط HSSB للاتصالات داخل خزانة الآلة أو بين خزانة الآلة ولوحة مجاورة — عادةً من أمتار إلى عشرات الأمتار.

للمسافات الأطول، استشر وثائق HSSB الخاصة بـ FANUC لمعرفة الحد الأقصى لطول الكابل لمزيج اللوحة والكابل المحدد.

لا تقم بتوجيه الكابل في لفات أو بانحناءات حادة، لأن هذه تضعف الإشارة.

س5: بعد تثبيت A20B-8101-0160 وبرنامج تشغيل FANUC، تعرض وظيفة عرض شاشة CNC "CNC غير متصل" أو "خطأ HSSB". ما الذي يجب تشخيصه؟

قم بالعمل من خلال التسلسل التالي:

(1) تأكد من تثبيت برنامج التشغيل بشكل صحيح وأن A20B-8101-0160 لا يظهر أي خطأ في مدير أجهزة Windows.

(2) تأكد من تثبيت لوحة HSSB الخاصة بـ CNC في CNC وأن CNC قيد التشغيل.

(3) تأكد من توصيل كابل الألياف الضوئية ونظافته عند كلا الطرفين.

(4) تأكد من أن معلمة CNC HSSB (التي تمكن اتصال HSSB على جانب CNC) مضبوطة بشكل صحيح — يجب تمكين هذه المعلمة لكي يشارك CNC في رابط HSSB. (5) تأكد من أن رقم العقدة الذي تم تكوينه في برنامج HSSB الخاص بالكمبيوتر يتطابق مع إعداد عقدة HSSB الخاصة بـ CNC.

عدم تطابق أرقام العقد هو خطأ شائع في التشغيل ينتج عنه بالضبط عرض "غير متصل".
