| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8101-0285 |

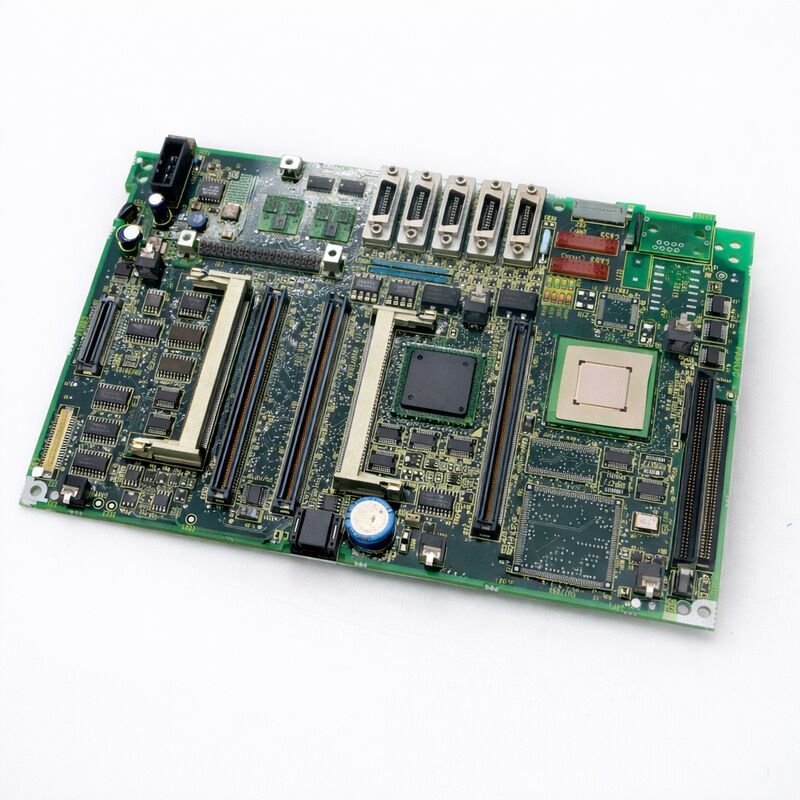

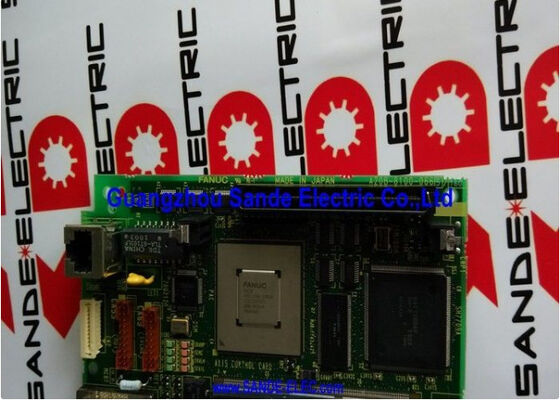

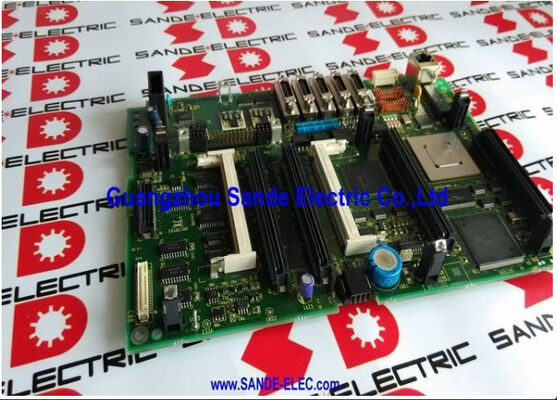

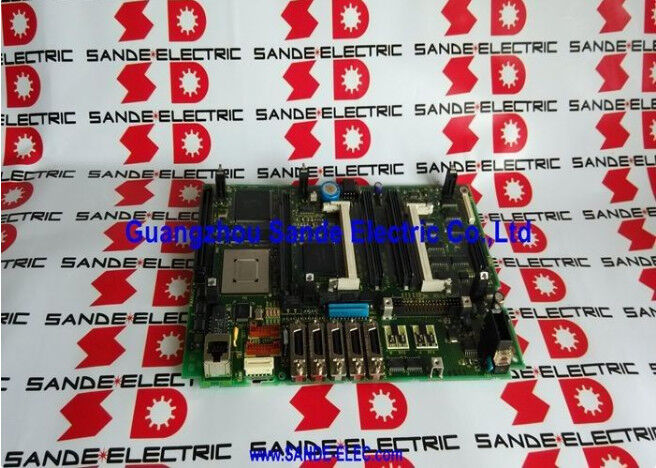

الـالمواد المستخدمة:هو الـ PCB الرئيسي لـ FANUC Series 0i-C Mate الجيل الأول من منصة 0i-Mate التي تستخدم الاتصالات FSSB (Fiber-optic Serial Servo Bus) كمعيار ،جلب إغلاق حلقة الخدمة الرقمية عالية السرعة إلى كومبكت، حزمة CNC الموجهة نحو القيمة
تحمل تسمية "مات" معنى محدد داخل تسلسل منتجات فانوك: فقد حددت تكوين مستوى الدخول لجيل CNC معين ،يتم تسليمها بتكلفة نظام أقل من الاختلاف المزود بالكامل، مع قيود على الحد الأقصى لعدد المحاور ومجموعة خيارات متاحة تتوافق مع احتياجات أدوات الآلات المدمجة دون تحديد التحكم بشكل مفرط.
The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.
0i-B قبل أن يكون قد أنشأ المنصة.تم تحسين 0i-C مع تنفيذ أفضل لـ FSSB وتحديث برنامج الخدمة الذي تحسّن بعد أداء الخطأ ودقة الخطوط العريضة عالية السرعة.
لمصنعي أدوات الآلات من محولات CNC المدمجة ومراكز معالجة ثلاثية المحاور ، عرضت 0i-C Mate مع لوحة A20B-8101-0285 الرئيسية حزمة مقنعة: منصة تحكم FANUCمحركات خدمة على أساس FSSB، و PMC قادرة بما فيه الكفاية للسيطرة على وظيفة آلة نموذجية في نقطة السعر التي أبقت الآلة النهائية تنافسية.
الشاشة أحادية اللون 7 بوصات هي تشخيصية لعصر 0i-Mate-C. كانت هذه واجهة تشغيل قياسية لنسخة Mate طوال جيل 0i-Cوالمعروفة للميكانيكيين الذين عملوا على آلات سلسلة 0i.
لم يكن حتى الجيل 0i-D أن LCD الملون أصبح متاحا على منصة المرافق،والشاشة أحادية اللون 7 بوصات لا تزال واحدة من المعرفات المعروفة للآلات المجهزة بـ 0i-Mate-C في الميدان.
| المعلم | القيمة |
|---|---|
| سلسلة CNC | 0i-C Mate (0i-Mate-C) |
| أقصى محاور (التصنيع/الطحن) | 3 محاور مُتحكم فيها (0i-Mate-MC) |
| أقصى محاور (السلسلة) | محورين مُسيطر عليهما (0i-Mate-TC) |
| واجهة الخدمة | FSSB (حافلة الخدمة المتسلسلة بالألياف البصرية) |
| العرض القياسي | شاشة LCD أحادية اللون 7 بوصة |
| الهندسة المعمارية | لوحة رئيسية واحدة عالية التكامل |
| السلسلة | A20B-8101 |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |
وجدت 0i-C Mate أقوى تبني في قطاع محولات CNC المدمجةوأجزاء دقيقة مماثلة في أحجام كبيرة.
بالنسبة لهذه الآلات، كان تشكيل 0i-Mate-TC ذو المحورين (X و Z) مع التحكم في الغزل هو بالضبط ما كان مطلوبًا.
كان لدى PMC قدرة إدخال / إخراج كافية وتعقيد السلم للتعامل مع الوظائف المساعدة لمصلحة CNC العاديةو ناقل الشريحة بدون الحاجة إلى السعة الموسعة من كامل 0i-TC.
خدم 0i-Mate-MC مراكز التصنيع العمودية ذات 3 محاور في الطرف السفلي من السوقوتطبيقات تعليمية.
بالنسبة لهذه الآلات، كان التداخل المتزامن بين 3 محاور مع نظام FANUC-grade servo هو المتطلب الرئيسي، وكان الحد من Mate إلى 3 محاور ليس قيدا.
ما لم يقدمه 0i-Mate-C الذي قدمه 0i-C الكامل: عدد المحاور أكثر من 3 (استبعاد تكامل الطاولة الدورية المحور الرابع دون حلول إبداعية) ، توسيع قدرة سلم PMC ،قفز عالية السرعة وخيارات متقدمة أخرى، والعرض الملون
بالنسبة للآلات التي كانت تحتاج إلى هذه القدرات، كان الـ 0i-C كامل الخيار المناسب.
A20B-8101-0285 يحمل بيانات التشغيل للآلة في مناطق الذاكرة FROM و SRAM المتكاملة. قبل إزالة اللوحة لاستبدالها ، من الضروري نسخ احتياطي كامل للبيانات التالية:جميع معايير CNC (أكثر من 1000 إعداد فردي يحدد حدود مسار المحور، مكاسب الخدمة، حدود فحص البرنامج، سلوك التداخل، وجميع وظائف CNC الأخرى)جميع برامج الأجزاء المخزنة في ذاكرة CNC، برنامج سلم PMC ومعلمات PMC، مكتبة الماكرو إذا كانت موجودة، وبيانات تحويل الأداة وتنسيقات العمل.
على 0i-Mate-C ، تعتمد وسائل الإدخال / الإخراج للاحتياط على ما يتوفر على الجهاز: بطاقة الذاكرة (PCMCIA في هذا الجيل) ، الاتصال المتسلسل RS-232C ،أو في بعض التكوينات اتصال وصلة إدخال / إخراج.
مساحة الشاشة المحدودة للشاشة أحادية اللون من 7 بوصات تجعل القوائم الاحتياطية أكثر كثافة في التنقل قليلاً من أجهزة CNC ذات الشاشة الملونة في وقت لاحق ،لكن الإجراء موثق بشكل جيد في دليل الصيانة 0i-Mate-C.
بعد تركيب لوحة الاستبدال وتحميل كل البيانات الاحتياطيةيجب أن تمر الآلة بمرحلة العودة إلى المنزل ويجب التحقق من دقة المحور عن طريق اختبار قطع أو قياس مقياس قبل أن تعود الآلة إلى الإنتاج..
لوحة A20B-8101-0285 ، مثل معظم لوحات FANUC الرئيسية ، لديها سلسلة من مصابيح LED المؤشرة على وجهها التي تعرض تقدم التشغيل وأي خطأ يحدث أثناء التمهيد.
تدور هذه المصابيح من خلال تسلسل محدد حيث تقوم وحدة المعالجة المركزية بتنفيذ اختبارها الذاتي: فحص مصدر الطاقة ، مجموع التحقق من ROM ، اختبار SRAM ، محاولة بدء نظام الخدمة ، وهلم جرا.
فشل في أي مرحلة يسبب توقف تسلسل LED في نمط معين.
أنماط LED ومعناها موثقة في دليل الصيانة 0i-Mate-C reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletionخطأ في كابل FSSB، فشل مكبر الخدمة) يمنع إكمال التشغيل الطبيعي.
س1: بعد استبدال A20B-8101-0285 وتحميل جميع البيانات الاحتياطية، المحاور لا تتحرك و CNC يظهر "SV-417 خطأ إخراج التناظرية". ما هذا؟
SV-417 عادة ما يشير إلى مشكلة مع رابط FSSB أو إطلاق مكبر الخدمة.يجب فحص اتصال كابل FSSB تأكد من أن كابل الألياف الضوئية مثبت بشكل صحيح في رابط FSSB في اللوحة الرئيسية وفي نهاية مكبر الخدمة.
تحقق أيضًا من أن معايير تعيين محور FSSB تم استعادتها بشكل صحيح من النسخ الاحتياطي.
إذا لم تتمكن FSSB من إقامة الاتصال ، فسوف تظهر جميع محاور الخدمة أخطاء الاستعداد.
إذا تم تأكيد أن كابل الألياف والمعايير صحيحة، قم بتشغيل مكبرات الخدمة بشكل مستقل (إذا أمكن) للتحقق من حالة LED الخاصة بها.
س2: يظهر شاشة 0i-Mate-C "B-64305EN" أو نص يدوي مماثل خلال شاشة محددة. هل هذا طبيعي؟
تظهر شاشات FANUC CNC أحيانًا سلسلة مرجعية داخلية أو نص إصدار البرنامج أثناء شاشات التشخيص أو الإعداد. هذا سلوك طبيعي للبرنامج الثابت ولا يشير إلى خطأ في اللوحة.
المؤشرات الأساسية لمشاكل الشاشة أو اللوحة هي: الشاشة لا تضيء على الإطلاق ، الشاشة التي تظهر أحرف مشوشة على جميع الشاشات (وليس فقط رسالة تشخيصية) ،أو أن شاشات التشغيل العادية للآلة غير متاحة.
إذا أظهرت شاشة واحدة فقط أو عدد قليل من الشاشات نصًا غير متوقع بينما تستمر العملية العادية خلاف ذلك ، فهذا عادة ما يكون عنصر تكوين المعيار بدلاً من خطأ في الأجهزة.
السؤال 3: يتم تخزين رقم التسلسل CNC للآلة (معرف الآلة) على اللوحة الرئيسية. هل يمكن استعادة هذا بعد استبدال اللوحة؟
يتم تخزين الرقم التسلسلي CNC وتحديد برنامج النظام في منطقة FROM في اللوحة وهي جزء من إجراءات النسخ الاحتياطي / الاستعادة العادية.إذا كانت بيانات اللوحة الأصلية تمت النسخ الاحتياطية قبل الفشل واستعادة كاملة، سيتم استعادة الرقم التسلسلي CNC كما مخزنة في ذاكرة وحدة التحكم.
ومع ذلك ، لا يمكن نقل ملصق رقم التسلسل المادي على اللوحة الأصلية إلى اللوحة البديلة.
إذا تم استخدام الرقم التسلسلي CNC لتتبع تسجيل الخيار أو سجلات الصيانة ،تحديث تلك السجلات لتعكس رقم التسلسل المادي لللوحة الجديدة وتلاحظ أن رقم التسلسل CNC الوظيفي في البرنامج قد تم استعادته من النسخ الاحتياطي.
السؤال 4: الآلة 0i-Mate-C لديها محورين إضافيين فقط (تكوين المحول). البديل A20B-8101-0285 يظهر إعدادات المعلمات الصحيحة ولكن محور واحد لا يستجيب. ما الذي يجب التحقق منه؟
على 0i-Mate-TC ، يتم توصيل محورين الخدمة (X و Z) إلى مكبرات الخدمة من خلال سلسلة FSSB. إذا كان محور واحد لا يستجيب بعد استبدال اللوحة مع المعلمات الصحيحة ،التحقق من تعيين محور FSSB المعيار الذي يحدد أي موقف FSSB يتوافق مع محور CNC.
إذا لم تتطابق مهمة FSSB مع تسلسل سلسلة المضخم المادي ، فإن CNC يأمر بمحور واحد ولكن المضخم الآخر يستجيب.
تأكد أيضًا من أن كابل ترميز المحور الذي لا يستجيب متصل بشكل صحيح. يمنع كابل ترميز مقطوع من بدء تشغيل هذا المحور حتى لو كانت وصلة أمر FSSB تعمل.
السؤال 5: هل A20B-8101-0285 متوافق مع اللوحة الرئيسية 0i-C الكاملة (غير Mate) ، وهل يمكن تمديد آلة Mate إلى 4 محاور؟
لا، الـ 0i-Mate-C و الـ 0i-C الكامل يستخدمان لوحات رئيسية مختلفة مع تكوينات برمجية مختلفة
A20B-8101-0285 هو لوحة Mate المحددة وبرنامجها المتكامل يدعم الحد الأقصى لعدد المحاور في Mate.
إضافة محور رابع إلى آلة 0i-Mate-C يتطلب استبدال نظام CNC بأكمله بتكوين 0i-C كاملوآليات خدمة مختلفة محتملة.
هذا ليس مجرد استبدال لوحة ويمثل مشروع ترقية نظام CNC بدلا من استبدال الصيانة.
