| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8101-0375 |
| المعلم | القيمة |
|---|---|
| CNC متوافق | FANUC 310i-SA (31i-A5) ، 320i-SA (32i-A) |
| نوع التكوين | منفصلة (الوحدة i ️ خزانة التحكم المنفصلة) |
| توليد الأجهزة | G5 |
| سلسلة العائلة | A20B-8101 |
| مصدر الخدمة المرافق | سلسلة A20B-8101-0010 |
| نسخة احتياطية من SRAM | مطلوب قبل الاستبدال |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |

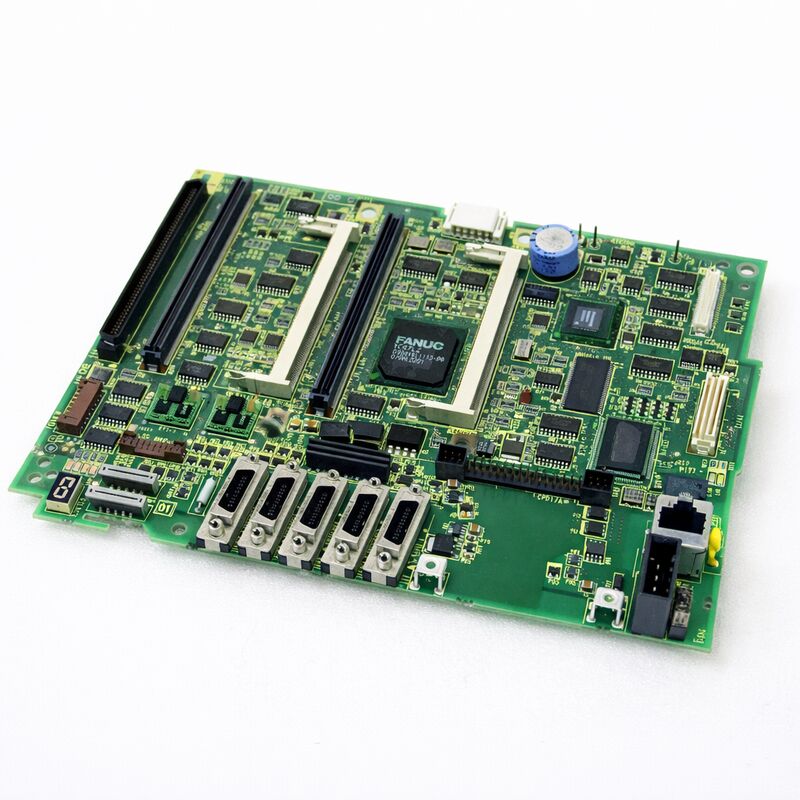

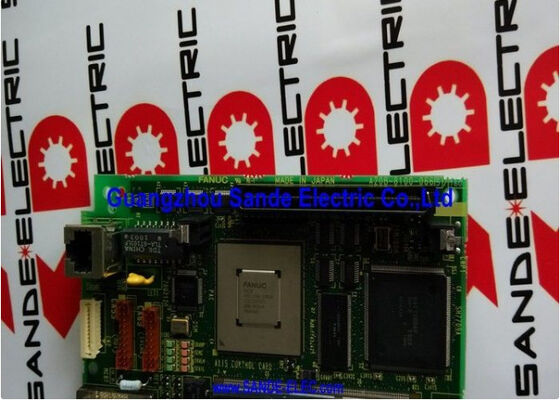

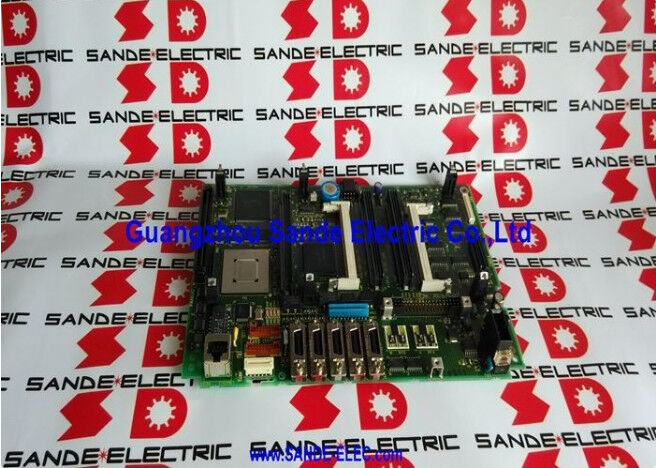

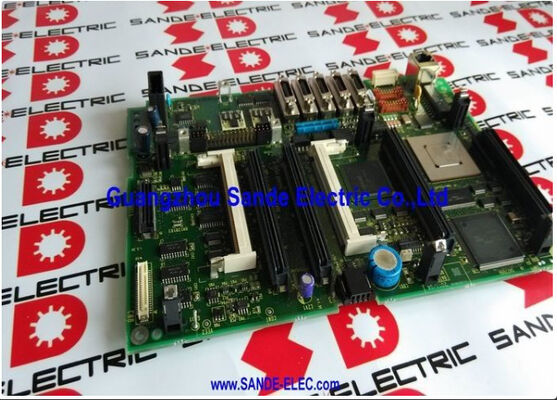

الـFANUC A20B-8101-0375هي اللوحة الرئيسية من الجيل G5 لمراقبي 310i-SA و 320i-SA.
وهذه هي المتغيرات ذات النوع المستقل من عائلة فانوك الراقية من سلسلة i نفس قوة الحوسبة مثل 31i/32i-A المثبتة على شاشة LCD،ولكن معبأة في تكوين حيث إلكترونيات التحكم تعيش في خزانة رف مخصصة بدلا من خلف لوحة المشغل.
الهندسة المعمارية المستقلة معقولة للآلات الكبيرةوخطوط التشغيل الآلي متعددة الفوليتات غالبا ما يكون لها خزانات التحكم مثبتة عن بعد من موقع المشغل بعيدا عن سائل التبريد، الاهتزازات، والقيود الفيزيائية لتركيب اللوحات.
يضع 310i-SA / 320i-SA اللوحة الرئيسية وجميع الأجهزة الإلكترونية المرتبطة بها في تلك الخزانة البعيدة ، ويرتبط بشاشة PANEL i ووحدة MDI عبر رابط الألياف الضوئية.
يشكل تسمية G5 خطوة مراجعة للأجهزة. تطلق FANUC أجيال جديدة من اللوحات عندما تبرر تحسينات المكونات أو تحديثات الموثوقية تصميمًا جديدًا للوحات.
G5 يحل محل الأجيال السابقة لعائلة 310i-SA / 320i-SA.لوحة G5 تقوم بنفس الوظائف التي تقوم بها أسلافها وتخدم كبديل لوحة رئيسية من الجيل السابق في نفس عائلة CNC.
يساعد فهم بنية SA (Standalone) في توضيح ما يجعل هذا اللوح مختلفًا عن اللوحات الرئيسية من نوع LCD مثل A20B-8101-0401.
في لوحة LCD من النوع 30i/31i/32i-A ، يقع اللوح الرئيسي مباشرة على الجزء الخلفي من لوحة المشغل.
أجهزة التحكم الإلكترونية والعرض متكاملة جسديًا في محطة مشغل الآلة. هذا صغير الكمية ويعمل بشكل جيد للآلات الصغيرة.
في نوع مستقل (SA / PANEL i) ، يقع اللوح الرئيسي في رف تحكم منفصل.
تظهر شاشة PANEL i ومفاتيح MDI في محطة المشغل ولكنها تحتوي فقط على شاشة إلكترونية وإدخال ، متصلة باللوحة الرئيسية عن بعد عن طريق كابلات الألياف الضوئية عالية السرعة.
هذا الفصل يقدم:
بالنسبة للآلات التي تحتوي على محطات تشغيل متعددة ، تسمح الهندسة المعمارية المستقلة أيضًا لمتحكم واحد بتوفير ترتيبات لوحة تشغيل أكثر تعقيدًا.
ترقيم مراجعة الأجهزة في FANUC (G1 ، G3 ، G5...) يتتبع التحسينات المتزايدة للأجهزة إلى نفس التصميم الوظيفي. بين المراجعات ، تقوم FANUC عادة بتحديث مواصفات المكونات ،الانتقال إلى وحدات التشغيل الجديدة، تحسين إدارة الحرارة، أو تصحيح المشاكل الطفيفة التي تم تحديدها في الميدان.
وظيفة اللوحة لا تتغير √ G5 يؤدي نفسها مثل G3 من منظور برنامج CNC.
من وجهة نظر الصيانة ، فإن G5 هو البديل المناسب لأجيال الأجهزة السابقة في عائلة 310i-SA / 320i-SA.
عند طلب استبدال ، يضمن تحديد G5 (A20B-8101-0375) التوافق مع دعم أجزاء FANUC الحالي ،لأن الأجيال السابقة قد لا تكون متاحة بعد الآن وG5 مصممة لخدمة كبديل عبر الجيل.
استبدال A20B-8101-0375 في نظام مستقل 310i-SA / 320i-SA يتطلب اهتمامًا دقيقًا بتخطيط الخزانة المستقلة:
الخطوة 1 نسخة احتياطية للبياناتقبل لمس اللوحة ، قم بإجراء نسخة احتياطية كاملة من SRAM عبر شاشة تشغيل CNC. حفظ إلى بطاقة ذاكرة FANUC أو جهاز كمبيوتر عن طريق RS-232C. التقاط جميع البرامج والمعايير وبيانات PMC.
الخطوة الثانية: عزل الطاقةأطفئ الآلة بالكامل تأكد من أن حافلة جهاز التحكم تم تفريغها
الخطوة الثالثة: توثيق الكابلات.في الخزانة المستقلة ، يتم توصيل المزيد من الكابلات إلى اللوحة الرئيسية أكثر من التكوين المثبت على شاشة LCD. التقط صورة لجميع اتصالات الكابلات قبل فصلها. وضع علامة على كل كابل.
الخطوة الرابعة: تبادل اللوحاتإزالة وحدات الإشراك (بطاقة وحدة المعالجة المركزية، وحدات الذاكرة، بطاقة التحكم الخدمي) من اللوحة الأصلية ونقلها إلى اللوحة الاستبدالية. وضع كل وحدة بعناية.
الخطوة الخامسة: إعادة التوصيلإعادة توصيل جميع الكابلات وفقًا للتوثيق في الخطوة 3. إعادة توصيل وصلة PANEL i الألياف البصرية.
الخطوة 6 استعادة SRAMتشغيل في وضع التشغيل، تحميل نسخة احتياطية من SRAM، تأكيد تحميل جميع البيانات بشكل صحيح قبل الدخول في التشغيل الطبيعي.
س1: يظهر جهاز التحكم 310i-SA إنذار النظام "9001" بعد استبدال A20B-8101-0375. ما هو السبب المحتمل؟
يشير إنذار 9001 مباشرة بعد استبدال اللوحة عادة إلى عدم تطابق التكوين بين اللوحة الجديدة وبيانات SRAM المحملة ، أو أن استعادة SRAM لم تكتمل بشكل صحيح.
أولاً، تأكد من أن جميع وحدات الإغلاق مثبتة بشكل صحيح ̇ بطاقة خدمة أو بطاقة وحدة المعالجة المركزية المضافة جزئياً تؤدي إلى تنشيط إنذارات التكوين. ثانياً، حاول استعادة SRAM من وضع التشغيل.
إذا استمر الإنذار the board revision may require a specific software parameter to recognise the G5 hardware correctly — consult the FANUC maintenance manual or contact FANUC service for the specific board initialisation procedure.
س2: هل يمكن لوحة G5 (A20B-8101-0375) أن تحل محل لوحة G3 (A20B-8101-0373) في نفس الآلة؟
نعم، G5 هو بديل FANUC المقصود للجيل السابق من اللوحات الرئيسية في عائلة 310i-SA / 320i-SA.
الجيل الأجهزة لا يغير تشغيل برنامج CNC. كل وحدات الشبكة من اللوحة G3 الأصلية (بطاقة وحدة المعالجة المركزية، بطاقة الخدمة،وحدات الذاكرة) نقل إلى لوحة G5 واستمر في العمل بشكل صحيح.
إجراءات نسخ البيانات الاحتياطية واستعادة SRAM هي نفسها بغض النظر عن الجيل الأجهزة التي يتم تثبيتها.
السؤال 3: يظهر PANEL i "خطأ الرابط" بعد استبدال اللوحة الرئيسية للخزانة المستقلة. ما الذي يجب التحقق منه؟
خطأ رابط PANEL i بعد استبدال اللوحة الرئيسية يشير دائمًا تقريبًا إلى اتصال كابل الألياف الضوئية بين الخزانة المستقلة ووحدة عرض PANEL i. أثناء استبدال اللوحة ،قد تكون موصلات الألياف البصرية قد تعطلت أو تم سحب الكابلات بشدة.
تحقق من كلا الطرفين من كل كابل ألياف ضوئية في رابط COP في اللوحة الرئيسية وفي رابط استلام وحدة PANEL i.
قم بتنظيف أطراف الألياف بمناشف خالية من القشرة إذا كان أي تلوث مرئي.
قم بإعادة توصيلها بقوة وتحقق من أن مؤشر حالة الرابط (إذا كان مثبتًا) يظهر بشكل طبيعي.
السؤال 4: كيف تختلف وحدة العرض المستقلة من نوع 310i-SA عن وحدة العرض المتصلة بالشبكة (اللوح الأول) لأغراض الصيانة؟
اللوحة الرئيسية (A20B-8101-0375) في الخزانة المستقلة تولد كل معالجة CNC.وحدة العرض PANEL i في محطة المشغل تحتوي فقط إلكترونيات العرض ومفاتيح MDI ليس لديها قدرة معالجة CNC الخاصة بها.
بالنسبة للصيانة، هذا يعني أن جميع بيانات التشخيص (سجلات الإنذار، قراءة المعلمات، مراقبة السلم) متاحة من خلال شاشة PANEL i حتى لو كانت المعالجة تحدث عن بعد.
إذا لم تظهر الشاشة أي صورة، يمكن أن يكون الخطأ في رابط الألياف، ووحدة شاشة PANEL i نفسها، أو دوائر إخراج شاشة اللوحة الرئيسية.
السؤال 5: هل يجب استبدال بطارية SRAM في نفس الوقت مع اللوحة الرئيسية؟
إذا كانت بطارية SRAM الاحتياطية للجهاز أكثر من عامين أو كان إنذار البطارية نشطا قبل فشل اللوحة، استبدال البطارية أثناء تبادل اللوحة الرئيسية.البطارية الاحتياطية SRAM يحافظ على بيانات الجهاز (المعلمات، سلم PMC، البرامج) عندما يتم إيقاف تشغيل جهاز التحكم.
بعد تثبيت لوحة رئيسية جديدة، قم بتحميل بيانات SRAM من وسيلة النسخ الاحتياطي.
وبمجرد التأكيد، فإن تثبيت بطارية جديدة يضمن الحفاظ على البيانات بشكل موثوق خلال فترات إيقاف التيار في المستقبل.
قم باستبدال البطارية دائماً بجهاز التشغيل الحاسوبي المركزي (CNC) لتجنب فقدان بيانات SRAM.
