| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8101-0401 |

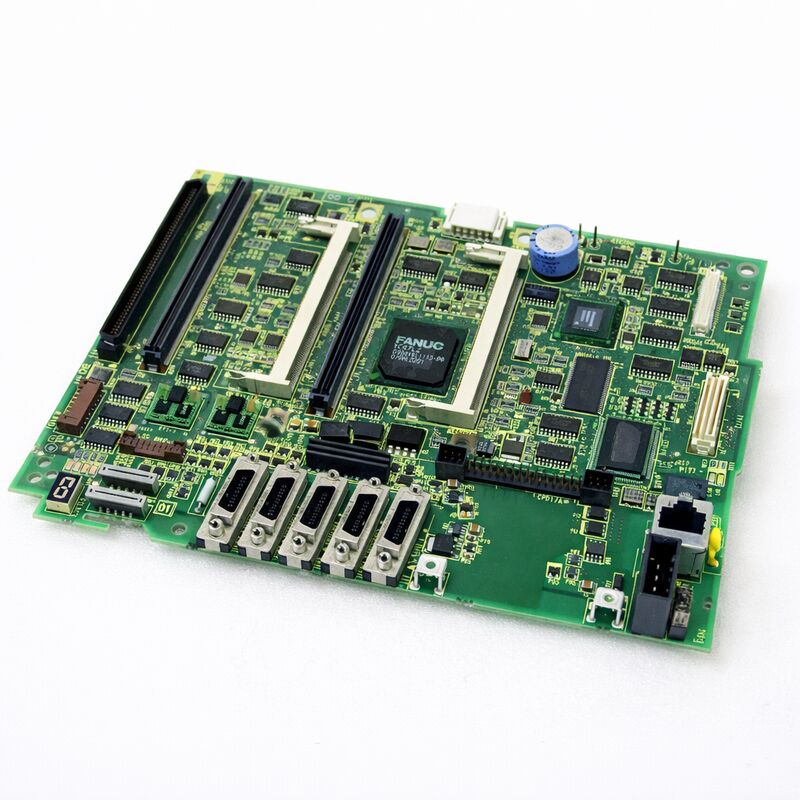

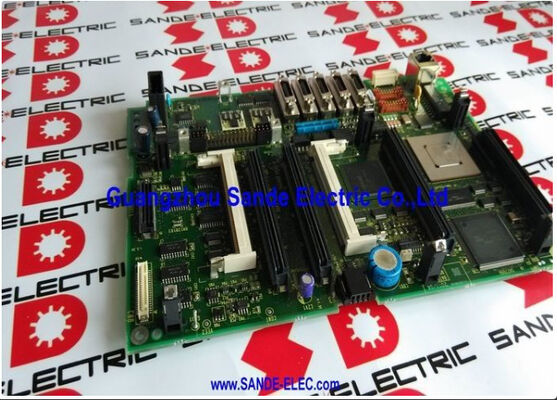

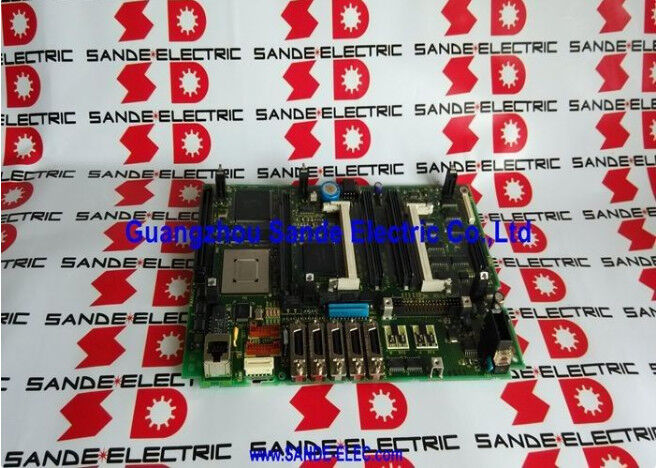

تُعد لوحة FANUC A20B-8101-0401 هي اللوحة الرئيسية لأحد أكثر أجيال CNC قدرة من FANUC. تمثل سلسلة 30i/31i/32i-A المستوى عالي الأداء من سلسلة i من FANUC — وحدات تحكم مصممة للآلات المعقدة متعددة المسارات ومتعددة المحاور. مراكز التشغيل بخمسة محاور.
مراكز الخراطة المركبة. آلات تجليخ التروس. خطوط FMS متعددة المنصات. هذه هي الآلات التي تنتمي إليها عائلة 30i/31i/32i.
يشير تعيين A5 إلى مراجعة الأجهزة لهذه اللوحة ضمن دورة حياة منتج سلسلة 30i/31i/32i-A.
إنها تخلف متغيرات اللوحة الرئيسية السابقة وتدمج تحديثات الأجهزة من FANUC لمعالجة متطلبات الموثوقية والتوافق التي تراكمت خلال النشر الميداني للإصدارات السابقة.
عندما تصدر FANUC متغير لوحة رئيسية محدثًا مثل A5، فإنه يصبح عادةً بديلاً لجميع المتغيرات السابقة — لذا فإن A20B-8101-0401 لا تعمل فقط كبديل مطابق لجيل الأجهزة الخاص بها ولكن أيضًا كبديل مناسب لإصدارات اللوحة الرئيسية السابقة في عائلة 30i/31i/32i-A.
يُعد تحديد "بدون وظيفة الكمبيوتر" تفصيلاً هامًا للشراء.
تم تقديم سلسلة 30i/31i/32i في تكوينين: قياسي (بدون كمبيوتر مدمج) ومع وظيفة كمبيوتر مدمجة.
يقوم متغير وظيفة الكمبيوتر بتشغيل كمبيوتر مدمج يعتمد على Windows على نفس اللوحة الرئيسية، مما يتيح وظائف CNC المفتوحة من FANUC، وتطوير واجهة المستخدم الرسومية المخصصة، وبرامج التطبيقات المستندة إلى الكمبيوتر.
إن A20B-8101-0401 هو المتغير غير الخاص بالكمبيوتر. لا يمكن استبداله بلوحة الكمبيوتر الرئيسية ذات الوظيفة — الأجهزة والموصلات وتكوين البرامج تختلف بين الاثنين.

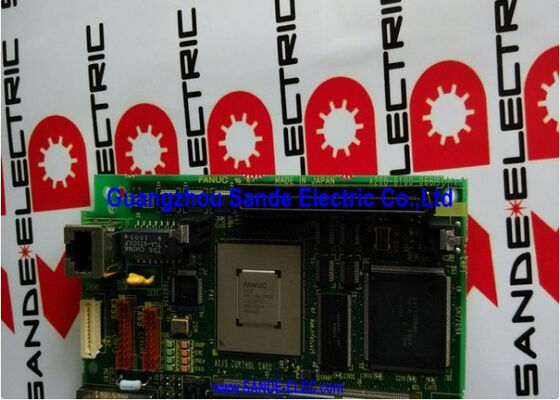

| المعلمة | القيمة |
|---|---|
| CNC متوافق | FANUC Series 30i-A, 31i-A, 32i-A (30i-TA, 30i-MA) |
| وظيفة الكمبيوتر | غير متضمنة |
| موقع التثبيت | وحدة LCD/MDI (لوحة المشغل) |
| وحدة PSU المصاحبة | A20B-8101-0010 |
| مراجعة الأجهزة | A5 |
| واجهة الوحدة | FSSB, Serial Spindle, I/O Link |
| وحدات التوصيل | بطاقة CPU, FROM/SRAM, بطاقة تحكم المحور |
| خطوة الاستبدال المسبق | النسخ الاحتياطي لبيانات SRAM إلزامي |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
تستخدم سلسلة 30i/31i/32i-A بنية مادية مختلفة عن وحدات تحكم FANUC i-series السابقة. في سلسلة 16i/18i، توجد اللوحة الرئيسية داخل خزانة التحكم على رف. في سلسلة 30i/31i/32i-A، يتم تثبيت اللوحة الرئيسية مباشرة على الجزء الخلفي من وحدة LCD/MDI — لوحة المشغل.
هذا التكامل يقلل من البصمة الإجمالية للخزانة ويبسط الكابلات، ولكنه يغير إجراء الصيانة.
للوصول إلى A20B-8101-0401، يجب فتح لوحة المشغل أو إزالة وحدة LCD/MDI من الجهاز.
يمكن الوصول إلى اللوحة من الجزء الخلفي من اللوحة. هذا يعني أن الاستبدال يمكن غالبًا أن يتم عند الجهاز دون تفكيك خزانة التحكم بالكامل.
ومع ذلك، فإن موقع تثبيت وحدة LCD/MDI — أحيانًا في مكان مرتفع على الجهاز، وأحيانًا في قلادة — يعني أن ظروف الوصول تختلف بشكل كبير بين تصميمات الأجهزة.
خطط للوصول قبل البدء. تأكد من الأدوات المطلوبة. تأكد من أن لوحة الاستبدال تم اختبارها وجاهزة.
يُعد النسخ الاحتياطي واستعادة بيانات SRAM الجزء الأكثر استهلاكًا للوقت في الإجراء — تبديل اللوحة المادي نفسه، بمجرد إنشاء الوصول، أمر مباشر.
تتفاعل A20B-8101-0401 مع وحدات FROM/SRAM التي تحتفظ بجميع البيانات الخاصة بالجهاز.
يشمل ذلك معلمات CNC، وبرنامج سلم PMC (وحدة تحكم الآلة القابلة للبرمجة)، وبيانات إزاحة الأداة، وأنظمة إحداثيات العمل، وبرامج الأجزاء المخزنة.
لا يوجد أي من هذه البيانات على اللوحة الرئيسية نفسها — إنها على وحدات FROM/SRAM.
ومع ذلك، تخزن بعض تكوينات وحدة التحكم بيانات متعلقة بالتمهيد في SRAM يجب إدارتها بعناية أثناء استبدال اللوحة. إرشادات الصيانة من FANUC واضحة:
قم بعمل نسخة احتياطية لجميع بيانات SRAM قبل البدء. استخدم وظيفة النسخ الاحتياطي لشاشة التمهيد من FANUC، أو نقل DNC، أو بطاقة ذاكرة FANUC لالتقاط مجموعة البيانات الكاملة. بعد استبدال اللوحة، قم باستعادة بيانات SRAM قبل محاولة التشغيل العادي.
تؤدي تخطي هذه الخطوة إلى وضع لا يمكن للجهاز فيه العمل — المعلمات في القيم الافتراضية، و PMC ليس لديه سلم لتنفيذه، وبرامج الأجزاء مفقودة.
الاسترداد من هذا ممكن ولكنه يستغرق وقتًا طويلاً. خمس دقائق من النسخ الاحتياطي قبل بدء العمل توفر ساعات محتملة من إعادة الإدخال بعد ذلك.
س1: بعد استبدال A20B-8101-0401، يعرض CNC إنذار "SR" أو أخطاء بدء تشغيل متعلقة بالذاكرة. ماذا يعني هذا؟
تشير إنذارات SR عند بدء التشغيل عادةً إلى أن بيانات SRAM لم يتم استعادتها بشكل صحيح بعد استبدال اللوحة. تحقق من تحميل نسخة SRAM الاحتياطية بالكامل. إذا تمت مقاطعة عملية النسخ الاحتياطي أو تم استخدام ملف بيانات خاطئ، فستبدأ CNC ببيانات معلمات تالفة أو غير مكتملة.
استخدم قائمة التمهيد من FANUC لإعادة تحميل صورة SRAM من وسائط النسخ الاحتياطي. إذا لم يتم إجراء نسخة احتياطية قبل الاستبدال، فاتصل بـ FANUC أو مهندس معتمد — استعادة المعلمات الافتراضية ممكنة ولكنها تتطلب إعادة إدخال يدوي دقيق لجميع القيم الخاصة بالجهاز.
س2: هل يمكن لـ A20B-8101-0401 استبدال اللوحة الرئيسية A20B-8101-0400 الأقدم في CNC من سلسلة 30i/31i-A؟
نعم. الإصدار -0401 (مراجعة A5) هو البديل المحدث لـ -0400 والمتغيرات السابقة للوحة الرئيسية في عائلة 30i/31i/32i-A غير الخاصة بالكمبيوتر.
تحدد FANUC مراجعات الأجهزة الجديدة كبديل لجميع المتغيرات السابقة، لذا فإن -0401 مناسب لأي جهاز من سلسلة 30i/31i/32i-A استخدم لوحة رئيسية سابقة غير خاصة بالكمبيوتر.
تأكد من أن الجهاز يستخدم التكوين غير الخاص بالكمبيوتر قبل الطلب — متغيرات لوحة وظيفة الكمبيوتر لها أرقام أجزاء مختلفة ولا يمكن استبدالها.
س3: يستخدم الجهاز لوحة LCD ملونة مقاس 15 بوصة. هل تدعم A20B-8101-0401 هذه الشاشة؟
تتصل اللوحة الرئيسية A20B-8101-0401 بوحدة LCD من خلال واجهة العرض المدمجة في تجميع LCD/MDI.
عادةً ما يتم تحديد توافق اللوحة مع حجم الشاشة بواسطة تكوين نظام CNC العام بدلاً من اللوحة الرئيسية وحدها.
إذا كانت اللوحة الرئيسية الأصلية تعمل مع لوحة الألوان مقاس 15 بوصة، فإن الاستبدال المباشر بـ A20B-8101-0401 سيعمل أيضًا مع تلك اللوحة.
إذا كنت في شك، تحقق من تطابق مواصفات واجهة العرض بين اللوحة البديلة ووحدة LCD المثبتة.
س4: كم من الوقت يستغرق إجراء استبدال كامل لـ A20B-8101-0401 عادةً؟
بالنسبة لفني ذي خبرة في أجهزة 30i/31i/32i-A، يستغرق الإجراء الكامل — النسخ الاحتياطي لـ SRAM، تبديل اللوحة المادي، استعادة SRAM، والتحقق الوظيفي — عادةً من 2 إلى 4 ساعات. يستغرق التبديل المادي نفسه من 30 إلى 60 دقيقة اعتمادًا على الوصول إلى اللوحة.
يشكل النسخ الاحتياطي واستعادة SRAM، بما في ذلك التحقق، جزءًا كبيرًا من الوقت المتبقي.
تستغرق الإجراءات لأول مرة على تكوين جهاز غير مألوف وقتًا أطول. وجود دليل صيانة FANUC للجهاز المحدد مفتوحًا ومتاحًا يسرع العملية بشكل كبير.
س5: ينتج CNC "إنذار نظام" عند التشغيل بعد تثبيت A20B-8101-0401 الجديدة. تعرض الشاشة رمز خطأ. كيف يجب التحقيق في هذا؟
يشير إنذار النظام فورًا بعد تثبيت اللوحة عادةً إلى أحد ثلاثة أشياء: استعادة بيانات SRAM غير مكتملة، أو عدم تطابق تكوين الأجهزة (مثل عدم تثبيت بطاقة CPU أو وحدة FROM/SRAM بشكل صحيح)، أو مشكلة اتصال مادي (كابل لم يتم إعادة توصيله بالكامل أثناء إعادة التثبيت).
تحقق من جميع تثبيتات الوحدات أولاً — اضغط على كل وحدة توصيل بقوة في موصلها. تحقق من إعادة توصيل جميع الكابلات. ثم حاول استعادة SRAM من قائمة التمهيد.
إذا استمر الإنذار بعد هذه الفحوصات، قم بتسجيل رمز الخطأ المحدد وقارنه في دليل صيانة FANUC Series 30i/31i/32i-A (B-63945EN).
