| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8101-0440 |

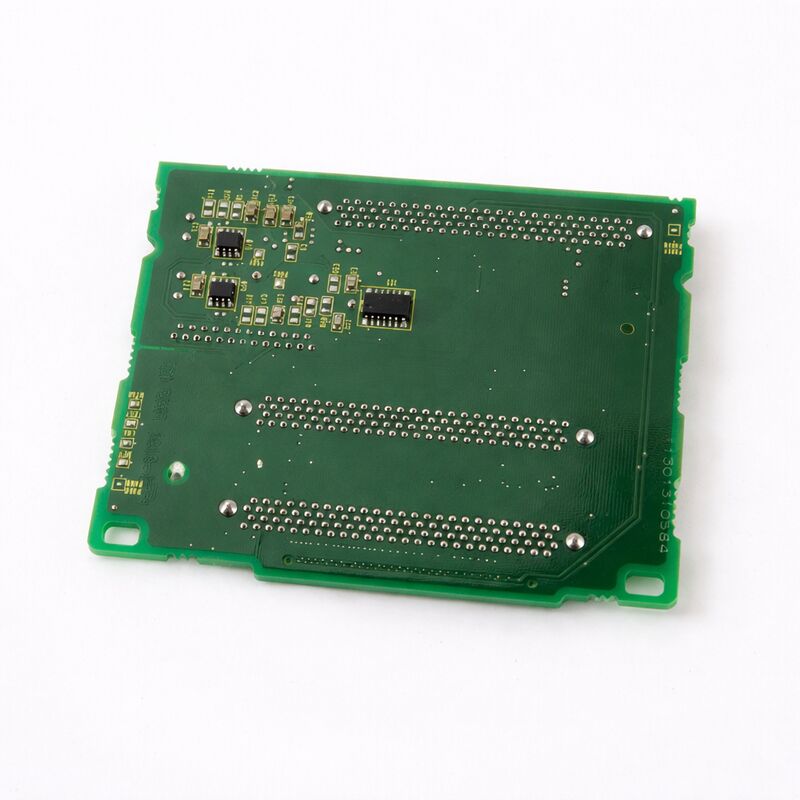

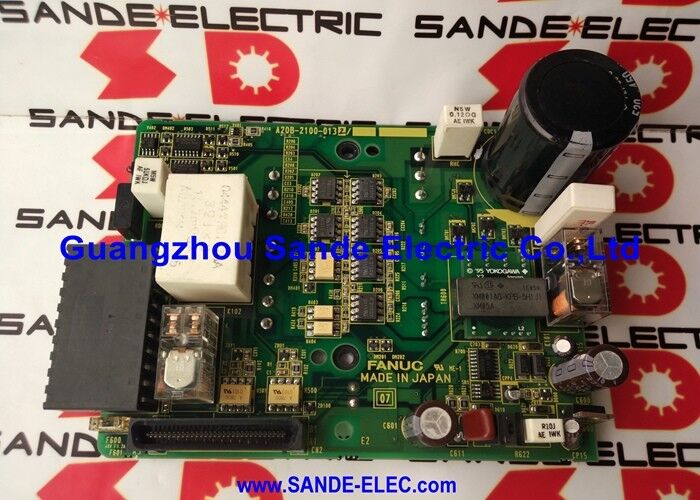

تنتمي لوحة FANUC A20B-8101-0440 إلى واحدة من أكثر عائلات اللوحات قدرة تقنية التي أنتجتها FANUC — سلسلة A20B-8101 لجيل CNC 30i/31i/32i.
هذه هي عائلة اللوحات للآلات التي تدفع حدود ما يمكن أن تفعله آلات CNC: القطع المتزامن بخمسة محاور لمكونات الطيران والفضاء، والتدوير والطحن متعدد المسارات على مراكز الآلات المركبة، والاستيفاء النانوي للأسطح ذات الدرجة البصرية، وعمليات المغزل المتعدد المتزامنة على خطوط النقل.
كل وظيفة يؤديها نظام التحكم الرقمي بالحاسوب تمر عبر الأجهزة في سلسلة A20B-8101.
يعالج معالج اللوحة الرئيسية حسابات الاستيفاء، واتصال السيرفو، وواجهة المغزل، وتنفيذ سلم PMC بشكل متزامن، كل ذلك ضمن أوقات دورة تحافظ على تشغيل الآلة بمعدلات تغذية مطلوبة دون انقطاع.
تعالج دوائر الاتصال الخاصة باللوحة — FSSB لمضخمات السيرفو، و I/O Link لمدخلات/مخرجات الآلة، وروابط المغزل التسلسلية لمحركات المغزل — عشرات التبادلات المتزامنة للبيانات عالية السرعة كل ميللي ثانية.
تمثل A20B-8101-0440 هذا المستوى من أجهزة التحكم.
مثل جميع اللوحات في العائلة، تعمل في البيئة المتطلبة لأداة الآلة الإنتاجية: الدورة الحرارية مع تسخين الآلة وتبريدها، والاهتزاز من عملية التشغيل المنقولة عبر هيكل الآلة، والبيئة الكهربائية لخزانة مشتركة مع محركات سيرفو عالية الطاقة ومضخمات المغزل.
تصمم FANUC هذه اللوحات لهذه البيئة — مكونات صناعية، تخطيط PCB دقيق لحصانة EMC، وأنظمة موصلات مصنفة للمتطلبات الميكانيكية للاستخدام الإنتاجي.
| المعلمة | القيمة |
|---|---|
| السلسلة | A20B-8101 |
| المنصة المتوافقة | FANUC Series 30i/31i/32i-A والمتغيرات |
| الفئة | لوحة تحكم CNC رئيسية / عالية الوظائف |
| جهد التشغيل | يتم توفيره من النظام (رف تحكم CNC) |
| البناء | لوحة PCB صناعية FR-4، مكونات SMD |
| الواجهة | FSSB، I/O Link، Serial Spindle، Display |
| الحالة | متوفر — مجدد، تم اختباره |
| المنشأ | اليابان |
سلسلة A20B-8101 كبيرة وتغطي العديد من الوظائف المميزة. فهم مكان تواجد -0440 يتطلب نظرة موجزة على هيكل العائلة.
اللوحات ذات الأرقام الأقل في العائلة (A20B-8101-0010 حتى حوالي -0100) تغطي لوحات الخيارات والاتصالات: -0030 هي لوحة Fast Ethernet، و -0050 هي Profibus master، و -0100 هي Profibus slave، و -0220 هي DeviceNet master، و -0330 هي DeviceNet slave.
هذه لوحات خيارات يتم توصيلها بفتحات توسيع اللوحة الرئيسية لإضافة إمكانيات الاتصال.
تتضمن اللوحات ذات الأرقام الأعلى لوحات CPU الرئيسية لأجيال وتكوينات أجهزة 30i/31i/32i-A المختلفة: تغطي -0360 حتى -0403 نطاق اللوحة الرئيسية بما في ذلك متغيرات SA (مستقلة) وغير SA.
بالإضافة إلى هذه، تغطي اللوحات في نطاق -0440 وما فوق متغيرات الأجيال اللاحقة والتكوينات المتخصصة ضمن عائلة 30i/31i/32i-A.
تشترك جميع اللوحات في العائلة في نفس مبادئ التصميم: المتانة الصناعية، وهندسة ناقل FANUC الخاصة، والتوافق البرمجي مع برنامج CNC 30i/31i/32i-A.
تتطلب صيانة اللوحات في عائلة A20B-8101 نفس النهج المنضبط عبر جميع المتغيرات:
حماية البيانات قبل العمل. يجب عمل نسخة احتياطية لجميع بيانات SRAM — المعلمات، سلم PMC، البرامج، بيانات الإحداثيات — قبل إزالة أي لوحة رئيسية.
قد تكون وحدات FROM/SRAM موجودة على اللوحة الرئيسية أو منفصلة عنها، ولكن عملية النسخ الاحتياطي متطابقة: استخدم وظيفة النسخ الاحتياطي لشاشة بدء تشغيل FANUC أو نقل DNC إلى جهاز كمبيوتر.
إدارة الوحدات. الوحدات الإضافية المثبتة على اللوحة الأصلية (بطاقة CPU، بطاقة تحكم السيرفو، وحدات الذاكرة) يتم نقلها إلى اللوحة البديلة. يجب تثبيت كل وحدة بالكامل — التثبيت غير الكامل يسبب أنماط خطأ تحاكي فشل اللوحة الرئيسية.
سلامة الاتصال. بعد إعادة التثبيت، تحقق من أن جميع الكابلات متصلة بالكامل. موصلات الألياف الضوئية FSSB مهمة بشكل خاص — ليف يبدو متصلاً ولكنه غير مقفل بالكامل ينتج عنه أخطاء اتصال سيرفو متقطعة يصعب تشخيصها دون معرفة أن الليف قد تم إزاحته.
التحقق المنهجي. بعد استعادة البيانات وتشغيل الطاقة، انتقل عبر جميع شاشات عرض CNC، وتحقق من تشغيل PMC من خلال اختبار مدخلات/مخرجات الآلة، وتأكد من جاهزية محور السيرفو، وقم بتشغيل دورة اختبار على برنامج معروف قبل تسليم الآلة للإنتاج.
س1: كيف أتأكد من أن A20B-8101-0440 هي لوحة الاستبدال الصحيحة قبل الطلب؟
قم بمقارنة رقم القطعة مع الوثائق الكهربائية للآلة أو ملصق اللوحة الرئيسية الحالية. تحتوي لوحات FANUC الرئيسية على رقم القطعة مطبوعًا على اللوحة نفسها، غالبًا مع لاحقة تشير إلى مراجعة الأجهزة.
تأكد من أن رقم قطعة اللوحة يطابق القطعة التي يتم طلبها، بما في ذلك أي لاحقة. إذا لم يعد رقم القطعة الأصلي للآلة متاحًا، فاتصل بمورد قطع غيار متخصص في FANUC للتأكد من اللوحات الحالية المتوافقة.
س2: بعد تثبيت A20B-8101-0440، يتم تشغيل CNC ولكن محاور السيرفو تظهر إنذار 401 (سيرفو جاهز متوقف). ماذا يشير هذا؟
يشير الإنذار 401 (VRDY OFF) عند بدء التشغيل بعد استبدال اللوحة عادةً إلى أن اتصال الألياف الضوئية FSSB بين اللوحة الرئيسية ومضخم السيرفو الأول في سلسلة FSSB لم يتم إنشاؤه. تحقق من موصل COP10A على اللوحة — تأكد من إدخال كابل الألياف الضوئية بالكامل وتثبيته.
تأكد أيضًا من تشغيل مضخمات السيرفو (تم تطبيق طاقة التحكم 24 فولت) قبل أن يحاول CNC الاتصال بـ FSSB.
إذا كانت طوبولوجيا FSSB تحتوي على مضخمات متعددة، فيجب على CNC الاتصال بكل منها بالتتابع — خطأ في مضخم واحد يقطع السلسلة في المصب.
س3: هل تدعم الآلة خيار وظيفة الكمبيوتر (CNC مفتوح يعتمد على Windows) لوحة A20B-8101-0440؟
ترتبط إمكانية وظيفة الكمبيوتر في جيل 30i/31i/32i-A بلوحات رئيسية محددة. تتضمن لوحات وظيفة الكمبيوتر نظام كمبيوتر مدمج (معالج، ذاكرة، وواجهات جانب الكمبيوتر) بالإضافة إلى وظائف اللوحة الرئيسية CNC القياسية.
اللوحات القياسية (غير الكمبيوتر) تفتقر إلى هذا النظام الفرعي. قبل الطلب، تأكد مما إذا كان التكوين الأصلي للآلة يتضمن وظيفة الكمبيوتر — هذا يحدد نوع اللوحة المطلوبة. استخدام لوحة غير كمبيوتر لاستبدال لوحة وظيفة كمبيوتر (أو العكس) لن يعمل بشكل صحيح.
س4: هل يمكن لمركز إصلاح متخصص تجديد لوحة من سلسلة A20B-8101 بدلاً من استبدالها؟
نعم. تقوم مراكز الإصلاح المتخصصة في FANUC بتجديد لوحات سلسلة A20B-8101 بانتظام — استبدال المكثفات الإلكتروليتية، والموصلات التالفة، و ICs الفاشلة، والاختبار على منصات اختبار وحدات تحكم FANUC المخصصة.
بالنسبة للمنشآت التي تكون فيها A20B-8101-0440 باهظة الثمن للاستبدال المباشر، غالبًا ما يكون التجديد المختبر من مركز مؤهل هو الخيار الأكثر فعالية من حيث التكلفة.
تأكد من أن مركز الإصلاح لديه خبرة موثقة مع لوحات سلسلة A20B-8101 على وجه التحديد، وليس فقط لوحات FANUC بشكل عام، حيث تختلف هندسة لوحات CNC عالية الأداء اختلافًا كبيرًا عن أجيال لوحات FANUC الأبسط.
س5: يظهر CNC إنذار "SRVO-062 BZAL" بعد استبدال اللوحة الرئيسية. ماذا يحدث؟
BZAL هو إنذار بطارية صفر — تم فصل بطارية النسخ الاحتياطي لبيانات SRAM الخاصة بـ CNC أو فشلت، وقد تكون محتويات SRAM قد فقدت أو تلفت. يحدث هذا الإنذار بشكل شائع عند فصل البطارية أثناء استبدال اللوحة دون استعادة SRAM من النسخ الاحتياطي أولاً.
إذا تم عمل نسخة احتياطية لبيانات SRAM قبل إزالة اللوحة، فاستعدها من وسيط النسخ الاحتياطي عبر شاشة بدء التشغيل.
استبدل البطارية بوحدة جديدة. إذا لم يتم عمل نسخة احتياطية، فإن الاستعادة تتطلب إعادة إدخال يدوية لجميع معلمات الآلة — وهي عملية تستغرق وقتًا طويلاً تؤكد سبب ضرورة النسخ الاحتياطي لـ SRAM قبل أي عمل على اللوحة.
