| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8200-0011 |

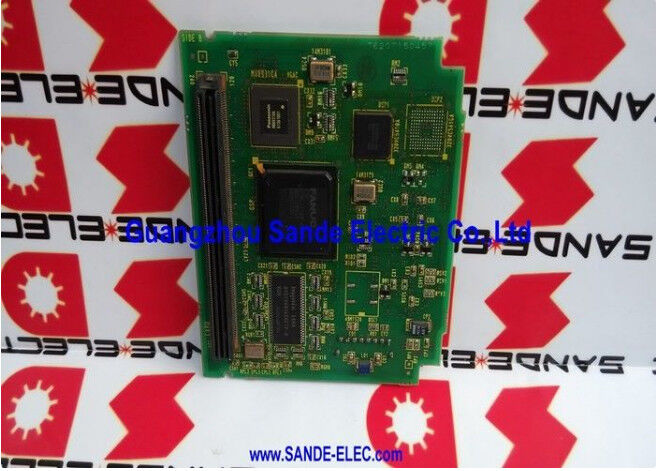

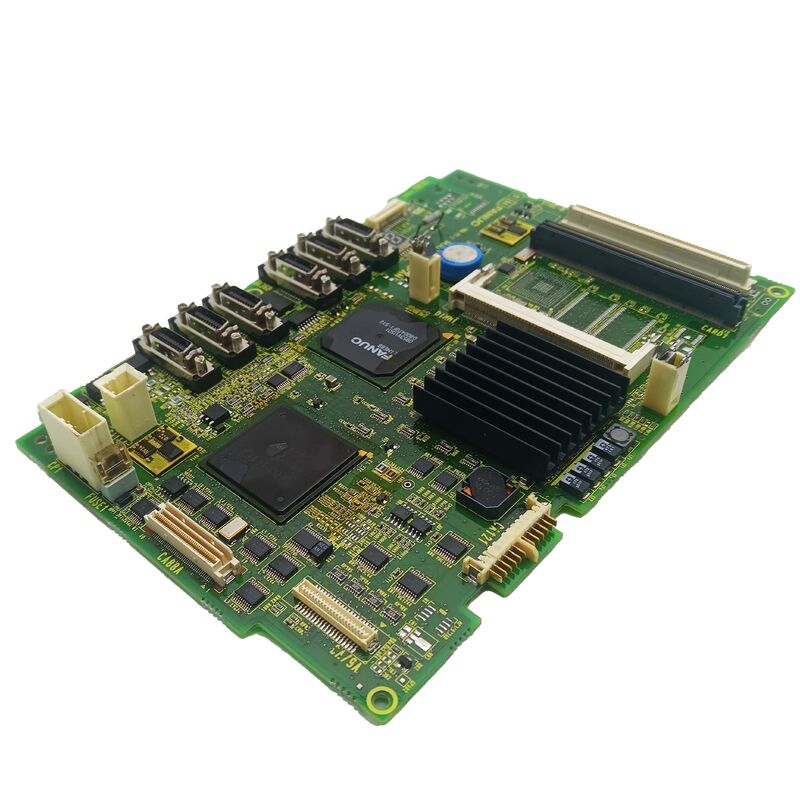

الـFANUC A20B-8200-0011هو لوحة مع دور من السهل التقليل من شأنه من اسمها "اللوحات الورقية التحكم في شاشة العرض الرسومية" يبدو ثانوية، ولكن في آلة العمل CNC،العرض الفاشل هو في الواقع آلة لا يمكن تشغيلها.
لا يستطيع المشغل رؤية مواقع المحور، ولا يستطيع قراءة رسائل الإنذار، ولا يستطيع التنقل في البرامج، ولا يمكنه التحقق من سرعة الغزل أو تحويل التغذية. حتى لو كان نظام الخدمة و PMC يعملان بشكل كامل،الآلة ذات الشاشة الفارغة أو الفاسدة لا تعمل.
The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).
في الأجيال السابقة من FANUC CNC ، كانت الوظائف الرسومية يتم التعامل معها عادة بواسطة لوحات فرعية رسمية منفصلة ومخصصة بدون وظيفة وحدة المعالجة المركزية الخاصة بها.جيل A20B-8200 يمثل تحرك FANUC نحو أجهزة التحكم في العرض الأكثر تكاملاً، وضع معلومات وحدة المعالجة المركزية مباشرة على لوحة العرض الرسومية نفسها.
The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.
إن توفر كلا الرقمين يسهل شراء قطع الغيار لأن بعض وثائق FANUC وأنظمة قطع الغيار تستخدم تسمية واحدة بينما تستخدم أخرى.
| المعلم | القيمة |
|---|---|
| إشارات متقاطعة | A350-8200-T018 |
| الوظيفة | وحدة المعالجة المركزية الرئيسية + تحكم الشاشة الرسومية |
| الهندسة المعمارية | وحدة تحكم العرض الرئيسية (تراقب الوحدات الفرعية) |
| السلسلة | A20B-8200 |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |
يشير وصف هذه اللوحة باسم "Main CPU Graphic" إلى تصميمها مزدوج الوظائف في بنية عرض FANUC. في FANUC CNC مع العديد من لوحات معالجة الرسومات ،هناك عادة تسلسل هرمي: بطاقة المعالجة المركزية الرسومية الرئيسية (مثل A20B-8200-0011) تتلقى بيانات العرض عالية المستوى من معالج التحكم في CNC ، وتفسير عناصر الشاشة التي تحتاج إلى تقديمها ،وتوزع أوامر التصوير إلى وحدات الرسومات الفرعية التي تتعامل مع أجزاء محددة من مخرجات العرض.
هذه الهندسة المعمارية للمراقب الرئيسي تخدم غرضًا عمليًا.
معالج التحكم الرئيسي لـ CNC لديه ما يكفي ليفعله إدارة حلقات الخدمة، تنفيذ التداخل، مسح منطق سلم PMC،ووضع نظام المراقبة إزالة كل تعديل العرض إلى وحدة معالجة العرض المخصصة يعني أن معالجة التحكم لا تتداخل مع مهام العرض.
تقوم وحدة المعالجة المركزية العاملة على جهاز A20B-8200-0011 بمهمة الحفاظ على شاشة المشغل متجددة مع البيانات الحالية ، بغض النظر عما إذا كانت وحدة المعالجة المركزية الرئيسية مشغولة.
عندما تفشل هذه اللوحة، فإن العواقب تعتمد على أي من وظائفها تفشل أولاً. إذا فشلت وظيفة وحدة المعالجة المركزية،مما يؤدي إلى شاشة فارغة تماما أو ثابتةإذا فشلت وظيفة التحكم الرسومية، قد يعرض العرض بيانات مشوشة أو محتوى جزئي فقط.
معرفة نوع الفشل الذي حدث يساعد مهندس الصيانة على تحديد أولويات الشاشة الفارغة الكاملةفي حين أن شاشة فاسدة جزئيا قد تشير إما هذه اللوحة أو وحدة الرسومات الفرعية.
تشخيص خطأ في شاشة CNC يتطلب العمل من خلال سلسلة الإشارة من معالج التحكم الرئيسي لـ CNC إلى الشاشة:
الخطوة الأولى:تأكيد ما إذا كانت وظائف CNC الأخرى تعمل. إذا كانت المحاور تستجيب لأوامر الركض (حتى دون رؤية الشاشة) ، يتم تشغيل الغزل ، وPMC تنفيذ وظائف الآلة ،جانب التحكم يعمل الخطأ في سلسلة العرض.
الخطوة الثانيةتحقق من إمدادات الطاقة و الإضاءة الخلفية لوحدة العرض (بالنسبة لشاشات LCD). يتم تشغيل الشاشة التي تكون مظلمة ولكن لديها إضاءة خلفية دافئة إذا لم تظهر أي صورة حتى مع قوة الإضاءة الخلفية الصحيحة ،فشلت أجهزة العرض الإلكترونية أو إشارة من لوحة العرض.
الخطوة الثالثةإذا ظهرت شاشة اختبار أو رسالة بدء تشغيل عادةً عند تشغيل، ولم يظهر أي شيء، فإن جهاز A20B-8200-0011 لم يبدأ بإنتاج شاشة العرض.هذا هو النمط الأكثر احتمالا للإشارة إلى لوحة الرسومات الرئيسية وحدة المعالجة المركزية.
الخطوة الرابعةإذا ظهرت بعض عناصر الشاشة بشكل صحيح (تسميات المفاتيح الرقيقة، على سبيل المثال) ولكن مناطق أخرى فارغة أو تالفة،قد تكون الوحدة الرسومية الفرعية التي تتعامل مع منطقة العرض المتأثرة هي مصدر الخطأ بدلاً من لوحة الرسومات الرئيسية للمحاسب.
أحد الجوانب المطمئنة لاستبدال A20B-8200-0011 هو أن هذا اللوح لا يحتوي على بيانات خاصة بالجهازلا يتم تخزين تحويلات الأدوات في لوحة تحكم العرض الرسومي.
جميع هذه البيانات تقع في وحدات FROM و SRAM من CNC ، والتي تقع على لوحة وحدة المعالجة المركزية الرئيسية ولا تتأثر باستبدال لوحة الرسومات.
لذا فإن استبدال لوحة العرض من بين أنظف إجراءات الصيانة المتاحة، وذلك عن طريق تغيير اللوحة، وتطبيق الطاقة، والتحقق من العرض.لا يوجد تسلسل للتحقق من المعلماتفقط تأكد من أن الشاشة تظهر بشكل صحيح عبر صفحات العرض المختلفة لـ CNC
السؤال 1: لوحة مشغل CNC شاشة فارغة تماما عند تشغيل، ولكن محاور الآلة تستجيب بشكل طبيعي لإدخالات الجوج من لوحة المفاتيح. هل يؤكد هذا فشل A20B-8200-0011؟
المحاور التشغيلية على الرغم من الشاشة الفارغة يدعم بقوة خطأ في نظام العرض الفرعي بدلا من خطأ لوحة التحكم الرئيسية. تأكيد وحدة العرض نفسها تعمل (تحقق من مؤشر الضوء الخلفي،قياس تشغيل الكهرباء إذا كان متاحاً).
إذا كانت وحدة العرض تعمل ولكن لم تظهر أي صورة، لوحة تحكم العرض هي المشتبه بها الرئيسية.أيضا التحقق من اتصال الكابلات بين لوحة العرض ووحدة العرض.
السؤال 2: هل A20B-8200-0011 قابلة للتبادل مع الاختلاف المجاور A20B-8200-0010؟
هذه الأرقام الثنائية هي نسخ قريبة ولكنها متميزة من اللوحات داخل عائلة A20B-8200. قد تخدم تكوينات CNC مختلفة أو مستويات مراجعة البرمجيات.
قبل استبدال واحد بالآخر، تأكد من الوثائق المقابلة الرسمية لشركة FANUC أن -0010 و -0011 مدرجان على أنهما قابلين للتبادل لتركيب CNC المحدد.يمكن أن يؤدي استبدال المتغير غير المتوافق إلى فشل في إطلاق الشاشة أو تقديم الشاشة غير الصحيح حتى مع لوحة الاستبدال تعمل بشكل كامل.
س3: يظهر الشاشة شاشات حالة CNC الصحيحة ولكن وظيفة عرض مسار الأدوات الرسومية تظهر منطقة فارغة تماما. هل هذا A20B-8200-0011؟
فشل انتقائي من عرض مسار الأدوات الرسومية فقط في حين أن جميع شاشات وضع الحرف (المعلمات، والتراجع،قائمة البرامج) هي نقاط صحيحة لوظيفة تقديم الرسومات بدلاً من وظيفة وحدة المعالجة المركزية الرئيسية.
قد يشير هذا النمط إلى الوحدة الرسومية الفرعية بدلاً من الوحدة الرئيسية A20B-8200-0011 ، اعتمادًا على بنية العرض المحددة.
A20B-8200-0011 لا يزال يستحق التحقيق إذا استبدال الوحدة الفرعية لا يحل الخطأ.
السؤال 4: كيف يتم اختبار A20B-8200-0011 بعد الاستبدال قبل إعادة الجهاز إلى الإنتاج؟
التنقل من خلال كل من صفحات العرض CNC بشكل منهجي: موقف، برنامج، إزالة / إعداد، معايير النظام، رسالة / تاريخ الإنذار، الرسم البياني (محاكاة مسار الأداة) ،وأي شاشات مخصصة لصناعة الآلات.
تأكد من أن كل صفحة يتم تحميلها بشكل صحيح ، وتحديثها عند تغيير البيانات (تغيير المعيار وتحقق من تحديثات الشاشة) ، والانتقال بسلاسة عند تبديل الصفحات.اختبر وظيفة MDI للتأكد من ظهور المفاتيح على الشاشة.
من غير المرجح أن يكون لللوح الذي يجتاز هذا الفحص الشامل للملاحة على الشاشة أي أخطاء في العرض.
السؤال 5: هل يمكن إصلاح A20B-8200-0011 على مستوى المكونات بعد الضرر الكهربائي؟
إصلاح مستوى المكونات ممكن لمراكز إصلاح المتخصصة في FANUC مع المعدات المناسبة. وتشمل أوضاع الفشل الشائعة فشل وحدة تحكم إمدادات الطاقة، وتلف مكونات حماية المدخلات،وفي بعض الحالات فشل في دائرة التذبذب أو الساعة.
لا يمكن إصلاح وحدة تحكم مركزية معالجة معالجة معالجة معالجة معالجة معالجة معالجة.فشل جزئي حيث تعمل بعض وظائف العرض وغيرها غالبا ما تكون ناتجة عن وحدات التداول الطرفية المحددة التي يمكن استبدالها.
بالنسبة للآلات الحرجة للإنتاج حيث تكلفة وقت التوقف مرتفعة، فإن استخدام وحدة استبدال تم اختبارها مسبقًا أثناء إصلاح الأصلي هو النهج الأكثر عملية.
