| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8200-0360 |

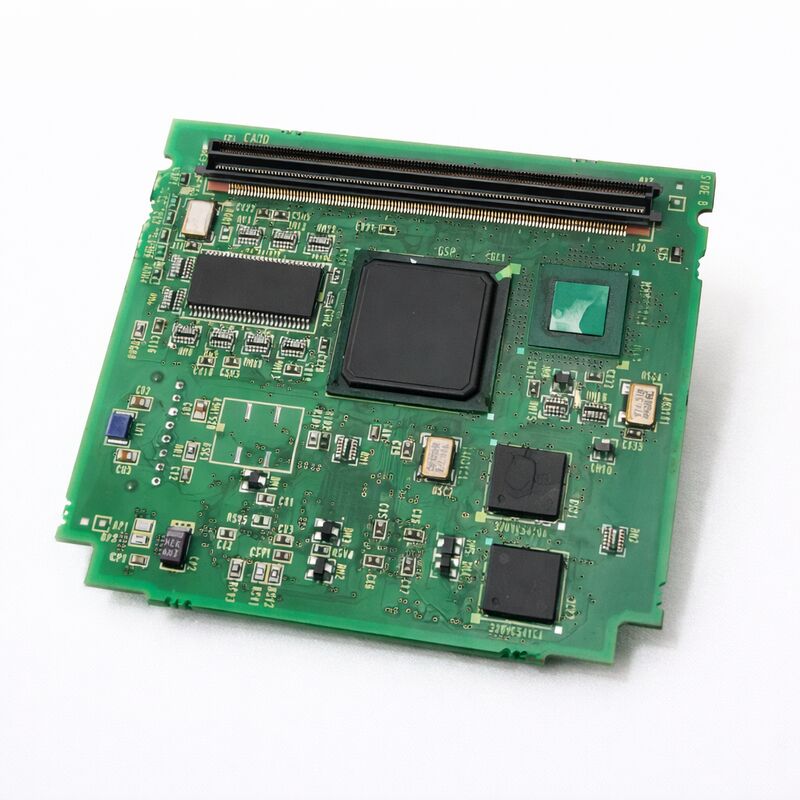

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unitفي الهندسة المعمارية الداخلية لـ 0i-C ، هذه الوحدة تقع بين لوحة وحدة المعالجة المركزية الرئيسية ونظام مكبر الخدمة:يقوم بمعالجة أوامر حركة المحور من مرحلة الاندماج CNC ويدير واجهة الاتصال الخدمية لنظام القيادة.
يحدد التسمية ذات الأربعة محاور القدرة الوظيفية للوحدة وهو نقطة فحص التوافق الأساسية لاستبدالها. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changesتأكد من أن الوحدة المثبتة تحدد محور 4 من ملصقها قبل الحصول على بديل.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8200-0360 |
| السلسلة | A20B-8200 |
| عدد المحاور | 4 |
| CNC متوافق | FANUC 0i-C |
| النوع | برنامج التحكم في الـ (PCB) |
| الأصل | اليابان |
كانت FANUC 0i-C منصة CNC المدمجة من FANUC للجيل الذي قدم خدمة رقمية كاملة مع الاتصالات FSSB في حزمة فعالة من حيث التكلفة لآلات CNC الصغيرة والمتوسطة.لا تزال أجهزة التحكم 0i-C موجودة في عدد كبير من محولات CNC النشطة، ومراكز التصنيع، وأجهزة تحويل الطاحونة التي تم تصنيعها خلال عقد 2000 وأوائل 2010.
عندما تقوم وحدة التحكم في 0i-C بتطوير خطأالمحاور المتأثرة تفقد السيطرة CNC عادة ما تولد الاتصالات الخدمية أو إنذارات FSSB عبر المحاور التي تمر عبر هذه الوحدة.
إدراجات الخدمة لـ A20B-8200-0360 تشير إلى أن اختيار البرمجيات الثابتة أو السلسلة قد يكون ذو صلة بالبديل.قد تحمل الوحدة برمجيات ثابتة محددة لمراجعة منصة 0i-C أو تكوين المحورقبل تركيب بديل، تأكد مع المورد أن برنامج الوحدة الثابت متوافق مع إصدار تحكم 0i-C المحدد المثبت في الآلة.
هذا مهم بشكل خاص إذا خضعت الآلة لتحديث البرمجيات منذ البناء الأصلي.
س1: ما معنى التسمية ذات الأربعة محاور في الممارسة العملية؟
هذا يعني أن هذه الوحدة تتحكم في الاتصالات الخدمية لأربعة محاور الماكينة في وقت واحد. على مركز معالجة 0i-C نموذجي، هذه المحاور الأربعة تتوافق مع X، Y، Z،و محور رابع (مثل محور خطي أو دواري رابع).تتعامل الوحدة مع توزيع أوامر المحور ومعالجة ردود الفعل للموقع لجميع الأربعة في وقت واحد.لا يمكن استبدال إصدار مختلف من سلسلة A20B-8200 مع عدد المحاور دون تغييرات تكوين محور CNC.
س2: ما هي الأعراض التي تشير إلى فشل هذه الوحدة؟
إنذارات الاتصال بالخدمات أو FSSB التي تؤثر على محاور متعددة في وقت واحد وخاصة جميع المحاور الأربعة التي تمر عبر هذه الوحدة هي نمط الفشل المميز.إذا فشل محور واحد بينما تبقى المحاور الأخرى طبيعية، يكون العيب أكثر احتمالاً في مكبر المحور المحدد أو المحرك أو كابل الترميز. فقدان جميع المحاور الأربعة في وقت واحد عند تشغيل الطاقة ، دون أخطاء في الأسلاك ، يشير إلى وحدة التحكم في الخدمة.
س3: هل استبدال A20B-8200-0360 يتطلب تغييرات في معايير CNC؟
لاستبدال 4 محاور متطابقة مع برنامج ثابت متطابقلا تتطلب عادة أي تغييرات في مُعلمات المحور يتم تخزين مُعلمات الخدمة وإعدادات نوع المحرك في ذاكرة SRAM لـ CNC ولا يتأثر بتبادل الوحدةإذا كان البديل يحمل مراجعة مختلفة للبرمجيات الثابتة، قد تكون هناك حاجة إلى خطوات تشغيل إضافية. تحقق من توافق البرمجيات الثابتة مع المورد قبل التثبيت.
السؤال 4: هل يمكن استخدام أنواع A20B-8200 مع عدد محاور مختلف كبدائل؟
لا. تتضمن عائلة A20B-8200 وحدات التحكم بالخدمات ذات قدرات محورية مختلفة لتكوينات 0i-C مختلفة.استبدال وحدة مع عدد محور مختلف يغير توجيه محور التحكم ويتطلب إعادة تكوين معايير محور CNCدائماً مطابقة لمواصفات 4 محاور وتأكيد رقم الجزء الكامل A20B-8200-0360.
السؤال 5: من أين يأتي A20B-8200-0360؟
من خلال سوق FANUC 0i-C CNC بعد التسليم 0i-C المتخصصين في وحدات الخدمة وتجار قطع الغيار FANUC CNC.تأكيد رقم الجزء الكامل وطلب من المورد للتحقق من توافق البرمجيات الثابتة مع مراجعة 0i-C المحددة في الجهازيجب التعامل بأمان من خلال ESD أثناء التثبيت.
