| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-8200-0392 |

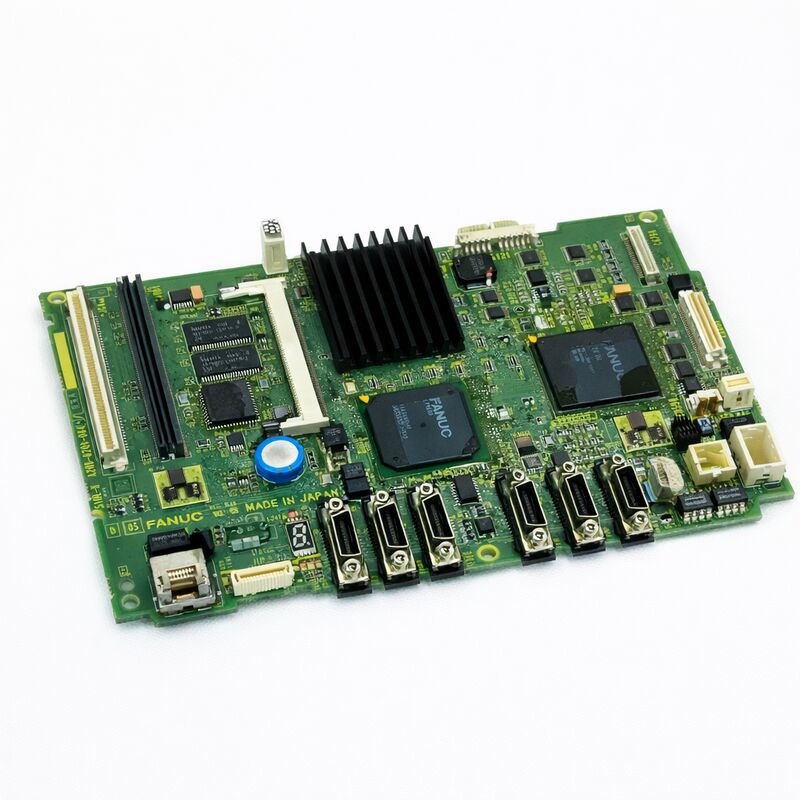

A20B-8200-0392 هو لوحة PCB الرئيسية لمجموعة FANUC 0i-C (ZERO i-C) CNC لوح المركزي لوحة تحكم 0i-C. هذه هي لوحة المنصة: القاعدة التي تقوم عليها وحدة وحدة المعالجة المركزية ووحدات الذاكرةلوحات الاتصالات الخدمية، وحدات العرض، وPCBs الخيارية مثبتة. عندما هذا اللوح يفشل، كل التحكم CNC يفشل معه.
كان FANUC 0i-C (ZERO i-C) منصة CNC المدمجة والفعالة من حيث التكلفة من FANUC للجيل الذي جلب الاتصالات الرقمية الكاملة للخدمات والفيسب إلى محولات CNC الصغيرة والمتوسطة ، ومراكز التصنيع ،والآلات التي تدور الطاحونةالآلات التي بنيت على هذه المنصة خلال 2000s وأوائل 2010s لا تزال في الإنتاج النشط بأعداد كبيرة.A20B-8200-0392 هو اللوحة الرئيسية التي تحدد هذا التحكم الجيل الأجهزة وتحدد اللوحات الطرفية، وحدات الذاكرة، والبطاقات الخيارية يمكن استخدامها في هذا التكوين.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-8200-0392 |
| CNC متوافق | FANUC 0i-C (صفر i-C) |
| السلسلة | A20B-8200 |
| النوع | لوحة PCB الرئيسية (لوحة المنصة) |
| الوضع | تم إيقافه |
| الأصل | اليابان |
A20B-8200-0392 هي لوحة 0i-C. يستخدم الPCB الرئيسي 0i-D أرقام أجزاء مختلفة في عائلة A20B-8200 (مثل A20B-8200-0843 لمتغير 0i-D A3U).لا يمكن استبدال اللوحات الرئيسية النموذج C والنموذج D، تنسيقات وحدات الذاكرة، وتوافق لوحة الخيار تختلف بين الجيلين.تأكيد جهاز التحكم المثبت هو 0i-C من شاشة معلومات النظام أو من وثائق الجهاز قبل الطلب.
A20B-8200-0392 هو هيكل اللوحة الرئيسية فقط وحدات الذاكرة (SRAM ، FROM) ، لوحات الاتصالات الخدمية ، و PCBs الخيارية هي مكونات منفصلة. في استبدال اللوحة الرئيسية مماثلة ،هذه اللوحات قابلة لنقل عادة من اللوحة الفاشلة إلى البديلإذا كان الحدث الذي تسبب في فشل اللوحة الرئيسية قد أضر أيضًا باللوحات الإضافية ، فيجب الحصول عليها بشكل منفصل.
التحقق من حالة بطارية SRAM الاحتياطية قبل البدء إذا كانت البطارية هامشية ، فإن استبدال اللوحة الرئيسية يخاطر بفقدان بيانات SRAM إذا استنفدت البطارية أثناء التبادل.
س1: ما هو A20B-8200-0392 وماذا يفعل؟
هو لوحة الأقراص الرئيسيّة للـ FANUC Series 0i-C (ZERO i-C) CNC. إنه لوحة أساس لوحة التحكم التي تقوم عليها وحدات وحدة المعالجة المركزيّة ووحدات الذاكرة ولوحات الاتّصالو يتم تركيب بطاقات الخيارعندما تفشل هذه اللوحة، وحدة التحكم غير فعالة. استبدالها يعيد هيكل الأجهزة التي تعتمد عليها جميع اللوحات الأخرى في وحدة التحكم.
س2: هل استبدال A20B-8200-0392 يتطلب نسخة احتياطية من معايير CNC؟
يتم تخزين معايير CNC والبرامج وبيانات الأداة في وحدة SRAM (لوحة توصيل) ، وليس في لوحة PCB الرئيسية. إذا كانت وحدة SRAM سليمة ونقلت إلى اللوحة الرئيسية البديلة ،يتم الاحتفاظ ببياناتها. تحقق من صحة بطارية SRAM قبل البدء في استبدالها لضمان عدم فقدان البيانات أثناء التبديل. إذا كان الحدث الأصلي قد أضر بوحدة SRAM،استعادة من أحدث نسخة احتياطية متاحة.
السؤال 3: هل يمكن استخدام A20B-8200-0392 في نظام 0i-D أو 0i-F؟
لا، الـ 0i-C و 0i-D/0i-F هي أجيال مختلفة من الأجهزة مع أرقام أجزاء مختلفة من اللوحة الرئيسية، وتخطيطات الموصلات، وتوافق اللوحة.A20B-8200-0392 هو 0i-C اللوحة الرئيسية انها ليست متوافقة مع 0i-D أو أحدث منصات.
السؤال الرابع: جهاز التحكم يعمل على شاشة التشغيل ولكن لن يبدأ بالعمل الطبيعي. هل هذا هو اللوح الرئيسي؟
عجز شاشة التشغيل على أنظمة 0i-C يشير عادة إلى مشكلة في وحدة FROM أو SRAM (محتويات FROM تالفة ، وحدة ذاكرة غير قابلة للقراءة ، أو بيانات المعلمات غير صالحة).الوصول إلى قائمة البدء والتحقق من حالة وحدة FROMإذا فشل التحقق من FROM ، فإن وحدة الذاكرة تتطلب اهتمامًا. عادةً ما تكون هذه مشكلة في لوحة التوصيل بدلاً من خطأ في اللوحة الرئيسية.
السؤال 5: من أين يأتي A20B-8200-0392؟
من خلال سوق FANUC 0i-C CNC بعد التجهيز و المتخصصين في لوحات FANUC 0i-C الرئيسية و تجار قطع الغيار القديمة في FANUC CNC.تأكيد رقم الجزء الدقيق A20B-8200-0392 (وليس 0i-D المجاورة أو غيرها من 0i-C المتغير) من ملصق اللوحة المثبتةطلب معلومات عن مراجعة البرنامج الثابت لو أن جهاز التحكم لديه متطلبات محددة لمستوى البرمجيات
