A20B-8200-0541 Fanuc لوحة PCB A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc لوحة PCB A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc لوحة PCB A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc لوحة PCB A20B82000541 A2OB-82OO-O54I

مكان المنشأ اليابان
اسم العلامة التجارية FANUC
إصدار الشهادات CE ROHS
رقم الموديل A20B-8200-0541
تفاصيل المنتج
حالة:
جديد / مستعمل
رقم الصنف:
A20B-8200-0541
أصل:
اليابان
شهادة:
م
إبراز:

لوحة PCB A20B Fanuc,a20b لوحة دوائر CNC,لوحة دوائر مطبوعة سي إن سي

,

a20b cnc circuit board

,

pcb cnc circuit board

شروط الدفع والشحن
الحد الأدنى لكمية
1 قطعة
تفاصيل التغليف
التعبئة الأصلية
وقت التسليم
0-3 أيام
شروط الدفع
/ تي تي، بايبال، ويسترن يونيون
القدرة على العرض
100 قطعة / يوم
وصف المنتج

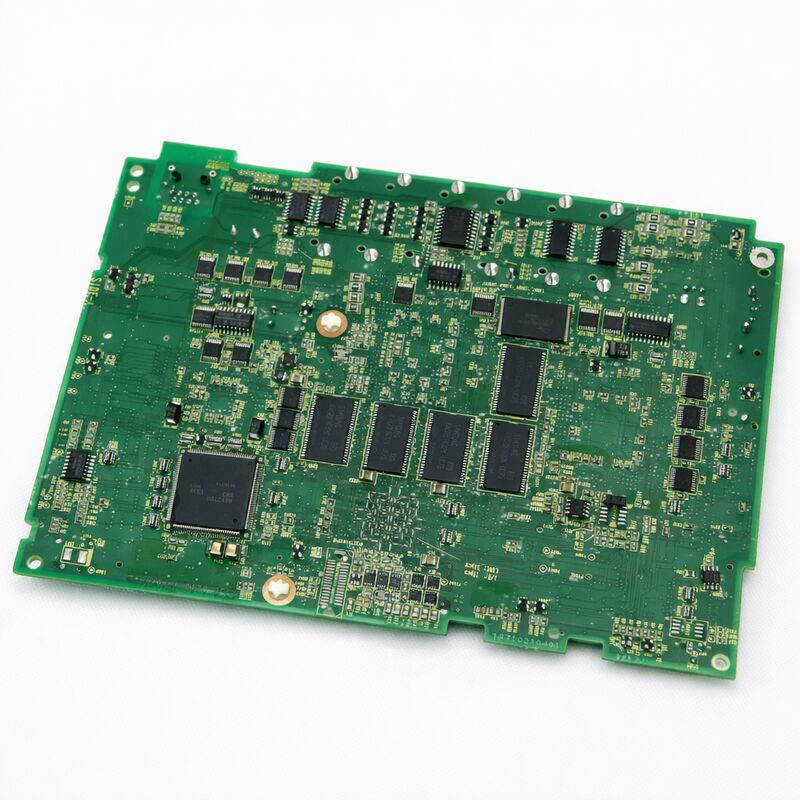

لوحة FANUC PCB A20B-8200-0541 A20B-8200-0541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | سلسلة 0i-D اللوحة الرئيسية A1
لوحة التحكم المركزية لوحدات التحكم CNC 0i-TD / 0i-MD، سلسلة A20B-8200، منشأ ياباني
نظرة عامة
الـ FANUC A20B-8200-0541 هي اللوحة الرئيسية من الجيل A1 لوحدات التحكم CNC من سلسلة 0i-D. تعتبر 0i-D نظام CNC متوسط المدى من FANUC مصمم لأدوات الآلات الإنتاجية التي تشكل أكبر شريحة من قاعدة CNC المثبتة عالميًا. يشمل ذلك المخارط ذات محورين أو ثلاثة محاور، ومراكز التشغيل ذات ثلاثة أو أربعة محاور، ومراكز الدوران والتشغيل المدمجة، وآلات التجليخ المستقلة.
يشير تعيين A1 إلى الجيل الأصلي للأجهزة للوحة الرئيسية 0i-D. قدمت FANUC مراجعات لاحقة للأجهزة A3 و A5 مع توفر تحسينات المكونات. من منظور البرمجيات، تعمل جميع مراجعات الأجهزة بنفس برنامج 0i-D وتنتج سلوك CNC متطابق. لاستبدال قطع الغيار، تعتبر لوحة A1 هي الخيار المناسب للآلات المزودة بأجهزة A1 في الأصل.
المواصفات الرئيسية
CNC متوافق FANUC Series 0i-D (0i-MD, 0i-TD)
مراجعة الأجهزة A1
واجهة السيرفو FSSB (ناقل السيرفو التسلسلي بالألياف الضوئية)
واجهة المغزل مغزل تسلسلي (JA7x)
شبكة إيثرنت مدمج
ناقل الإدخال/الإخراج I/O Link
وحدات التوصيل بطاقة المحور، FROM/SRAM، بطاقات الخيارات
هل يتطلب النسخ الاحتياطي لـ SRAM؟ نعم - قبل الاستبدال
الحالة متوفر - مجدد، تم اختباره
المنشأ اليابان
هندسة 0i-D - ما تديره اللوحة الرئيسية
تستخدم 0i-D هندسة لوحة متكاملة تدمج جميع وظائف التحكم تقريبًا على لوحة رئيسية واحدة، على عكس أجيال FANUC السابقة التي وزعت الوظائف عبر لوحات متعددة في رفوف كبيرة.
  • اتصال السيرفو FSSB: تتواصل دائرة FSSB الضوئية للوحة الرئيسية مع جميع مضخمات السيرفو عبر روابط تسلسلية عالية السرعة بالألياف الضوئية، حاملة أوامر الموضع، وأوامر السرعة، وبيانات التغذية الراجعة لكل محور سيرفو في وقت واحد.
  • واجهة المغزل التسلسلي: يتواصل مضخم المغزل مع اللوحة الرئيسية عبر رابط مغزل تسلسلي (موصل JA7A)، وينقل أوامر السرعة، وطلبات توجيه المغزل، وبيانات التغذية الراجعة.
  • إيثرنت مدمج: يدعم منفذ الإيثرنت المدمج عمليات DNC، واتصال MTConnect، ووظائف خادم الويب CNC دون الحاجة إلى بطاقات اتصال منفصلة.
  • I/O Link: تدير إدخال/إخراج أداة الآلة بما في ذلك مفاتيح الحد، ومحددات الأدوات، وإشارات قفل الباب، وعناصر تحكم التبريد عبر ناقل I/O Link التسلسلي المتصل بوحدات الإدخال/الإخراج الموزعة.
إجراء الاستبدال - الخطوات الرئيسية
  1. النسخ الاحتياطي لـ SRAM: قبل إزالة اللوحة، قم بعمل نسخة احتياطية لجميع بيانات SRAM عبر شاشة بدء تشغيل CNC، مع التقاط المعلمات، وبرنامج سلم PMC، وبيانات إزاحة الأداة، وأنظمة إحداثيات العمل، وبرامج الأجزاء المخزنة.
  2. جرد الوحدات: وثق جميع وحدات التوصيل المثبتة على اللوحة الأصلية (بطاقة التحكم بالمحور، وحدة FROM/SRAM، وحدات الخيارات) لنقلها إلى اللوحة البديلة.
  3. التبديل المادي: قم بإيقاف التشغيل، وانتظر تفريغ المكثفات، وقم بتأريض نفسك، وأزل الوحدات من اللوحة الأصلية، وقم بتثبيتها على اللوحة البديلة، ثم قم بتثبيت اللوحة البديلة.
  4. استعادة SRAM: قم بتشغيل الجهاز في وضع بدء التشغيل وقم بتحميل النسخة الاحتياطية لـ SRAM من بطاقة الذاكرة أو الكمبيوتر، مع تأكيد تحميل البيانات بنجاح.
  5. التحقق الوظيفي: قم بتشغيل الجهاز إلى التشغيل العادي وتحقق من استجابة جميع المحاور، وجاهزية المغزل، وتنفيذ PMC، وحالات الإدخال/الإخراج الصحيحة.
أسئلة متكررة
س1: بعد استبدال A20B-8200-0541، تظهر وحدة التحكم CNC إنذار نظام "سلسلة 900" عند بدء التشغيل. ماذا يعني هذا؟
عادةً ما تشير إنذارات النظام من السلسلة 900 إلى أخطاء في تكوين الأجهزة بعد استبدال اللوحة الرئيسية. تحقق من أن وحدات التوصيل مثبتة بالكامل وحاول إجراء استعادة SRAM مرة أخرى من وضع بدء التشغيل. إذا استمر الإنذار، ارجع إلى رقم الإنذار المحدد في دليل صيانة FANUC Series 0i-D (B-64305EN).
س2: هل يمكن استبدال A20B-8200-0541 (مراجعة A1) بلوحة رئيسية لاحقة من مراجعة A3 أو A5؟
تعتبر مراجعات الأجهزة اللاحقة (A20B-8200-0847 لـ A3، و A20B-8200-0849 لـ A5) بدائل متوافقة وظيفيًا للوحة A1 في آلات 0i-D. تظل إجراءات النسخ الاحتياطي والاستعادة لبيانات SRAM متطابقة. قم بتأكيد التوافق مع مورد قطع الغيار الخاص بك فيما يتعلق بالمراجعة المحددة وإصدار وحدة التحكم في الآلة/البرنامج.
س3: تظهر آلة 0i-D "إنذار FSSB" فورًا بعد استبدال اللوحة الرئيسية. جميع مضخمات السيرفو تعمل بالطاقة. ما الذي يجب فحصه؟
عادةً ما تشير إنذارات FSSB بعد استبدال اللوحة إلى اتصالات الألياف الضوئية FSSB غير المتصلة أو الملوثة. افحص كل اتصال ألياف FSSB عند كل من اللوحة الرئيسية (موصلات COP10A) ونهايات المضخم، مع التأكد من الإدخال الكامل والتثبيت الصحيح. قم بتنظيف نهايات الألياف بقطعة قماش جافة خالية من الوبر إذا كان التلوث مرئيًا.
س4: هذه آلة 0i-TD (خراطة). هل تعمل A20B-8200-0541 لكل من تكوينات 0i-TD و 0i-MD؟
تعتبر اللوحة الرئيسية A20B-8200-0541 مشتركة لكل من تكوينات 0i-TD و 0i-MD. يكمن الاختلاف الوظيفي في برنامج تحكم CNC المخزن في وحدة FROM وإعدادات المعلمات في SRAM. تأكد من أن وحدة FROM/SRAM تحمل برنامج التكوين الصحيح لتطبيقك.
س5: كم من الوقت تستغرق عملية النسخ الاحتياطي والاستعادة الكاملة لـ SRAM لآلة 0i-D نموذجية؟
بالنسبة للآلات الإنتاجية النموذجية ذات PMC متوسطة الحجم والعديد من البرامج المخزنة، تستغرق عمليات النسخ الاحتياطي من 3 إلى 10 دقائق وتستغرق عمليات الاستعادة مدة مماثلة. يضيف التحقق من البيانات 5-15 دقيقة. يتراوح إجمالي وقت النسخ الاحتياطي/الاستعادة عادةً من 20 إلى 40 دقيقة للفنيين المستعدين باستخدام بطاقات ذاكرة معروفة.
